Biểu đồ hoạt động tương tự như biểu đồ luồng, là một dạng mô hình dùng để mô tả hành vi của hệ thống, có thể được sử dụng để mô tả quy trình làm việc và hành vi đồng thời của hệ thống, nhằm thể hiện mối quan hệ thứ tự của các hoạt động được thực hiện bởi đối tượng tham gia vào một hành vi nào đó của hệ thống, là một biểu hiện khác của máy trạng thái.
Biểu đồ hoạt động được sử dụng để phân tích quy trình, với sự hỗ trợ của công cụ trực quan, mô tả quá trình vận hành của các sự việc cụ thể trong thế giới thực, đầu ra vừa dễ hiểu cho con người, vừa thuận tiện cho việc phát triển và thực hiện bởi máy tính.
Cộng tác đa người dùng thời gian thực với liên kết chia sẻ để chuyển thông tin ngay lập tức
Tạo đồ họa tự động từ văn bản với cải tiến phong cách
Chủ đề dựng sẵn với tùy chỉnh đầy đủ
Hỗ trợ biểu tượng, hình ảnh, nhãn, công thức LaTeX, khối mã, liên kết, tệp đính kèm
Xuất: PNG, VISIO, PDF, SVG | Nhập: VISIO, Mermaid
Lưu trữ đám mây thời gian thực, đồng bộ đa thiết bị, lịch sử phiên bản và bảo mật dữ liệu
Sơ đồ hoạt động là biểu diễn tập trung vào hoạt động, hình chữ nhật bo góc biểu thị hoạt động, trên đường chuyển tiếp thường không ghi nội dung, chỉ khi thực hiện đánh giá, cần ghi điều kiện đánh giá trên đường.
Sơ đồ trạng thái là biểu diễn tập trung vào trạng thái, hình chữ nhật bo góc biểu thị trạng thái, nội dung ghi trên đường chuyển tiếp tương ứng với hoạt động của sơ đồ hoạt động.
Điểm khởi đầu: Một sơ đồ hoạt động bắt đầu, sẽ vẽ một điểm khởi đầu, biểu thị bằng vòng tròn đặc.
Hoạt động: Đại diện cho một bước thao tác hoặc nhiệm vụ trong quá trình hệ thống hoặc kinh doanh, biểu thị bằng hình chữ nhật bo góc, bên trong ghi tên hoạt động.

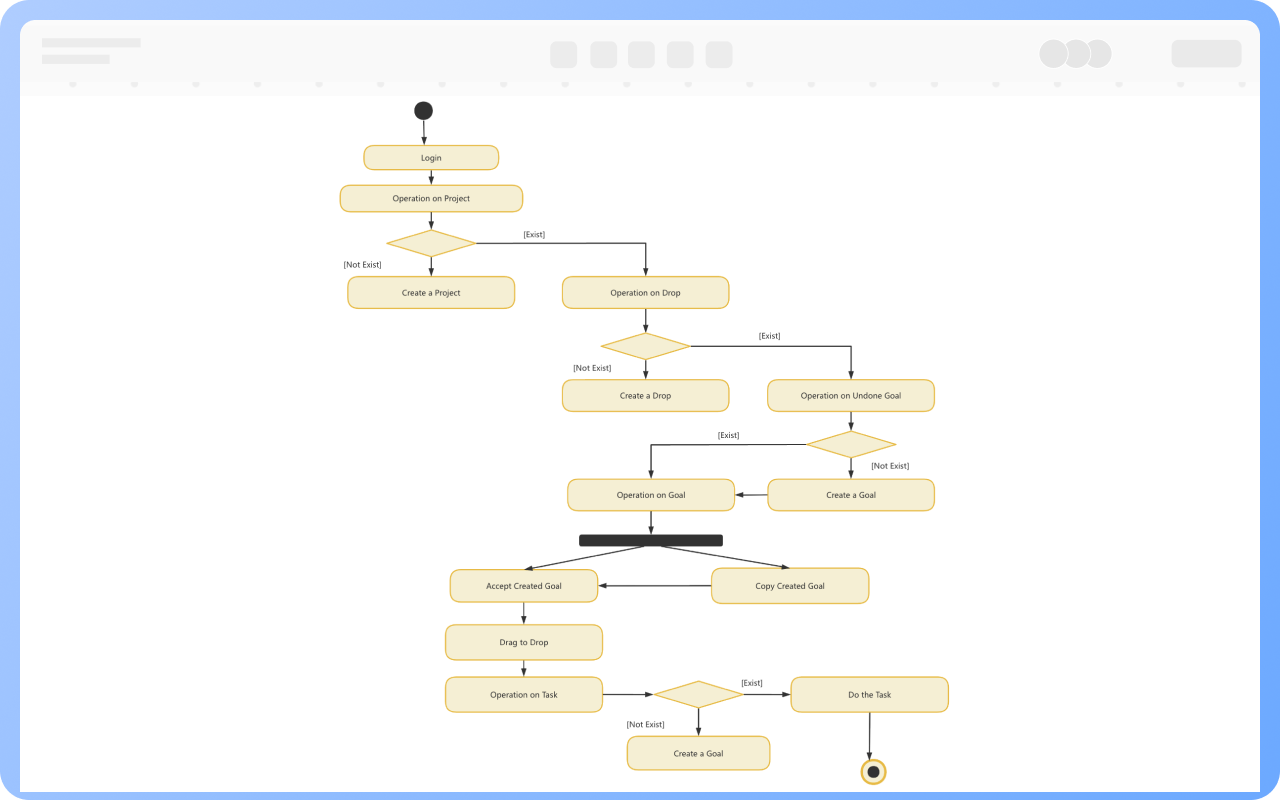

Phán đoán: Biểu thị bằng hình thoi, cũng gọi là nhánh và hợp nhất, một phán đoán có một đường vào, có hai hoặc nhiều hơn các đường ra.
Đồng bộ: Biểu thị bằng hình chữ nhật hẹp đặc, cũng gọi là phân nhánh và hợp nhất, dùng để mô tả quá trình song song, phân nhánh dùng để biểu thị bắt đầu của hoạt động song song, còn hợp nhất dùng để biểu thị kết thúc của hoạt động song song.

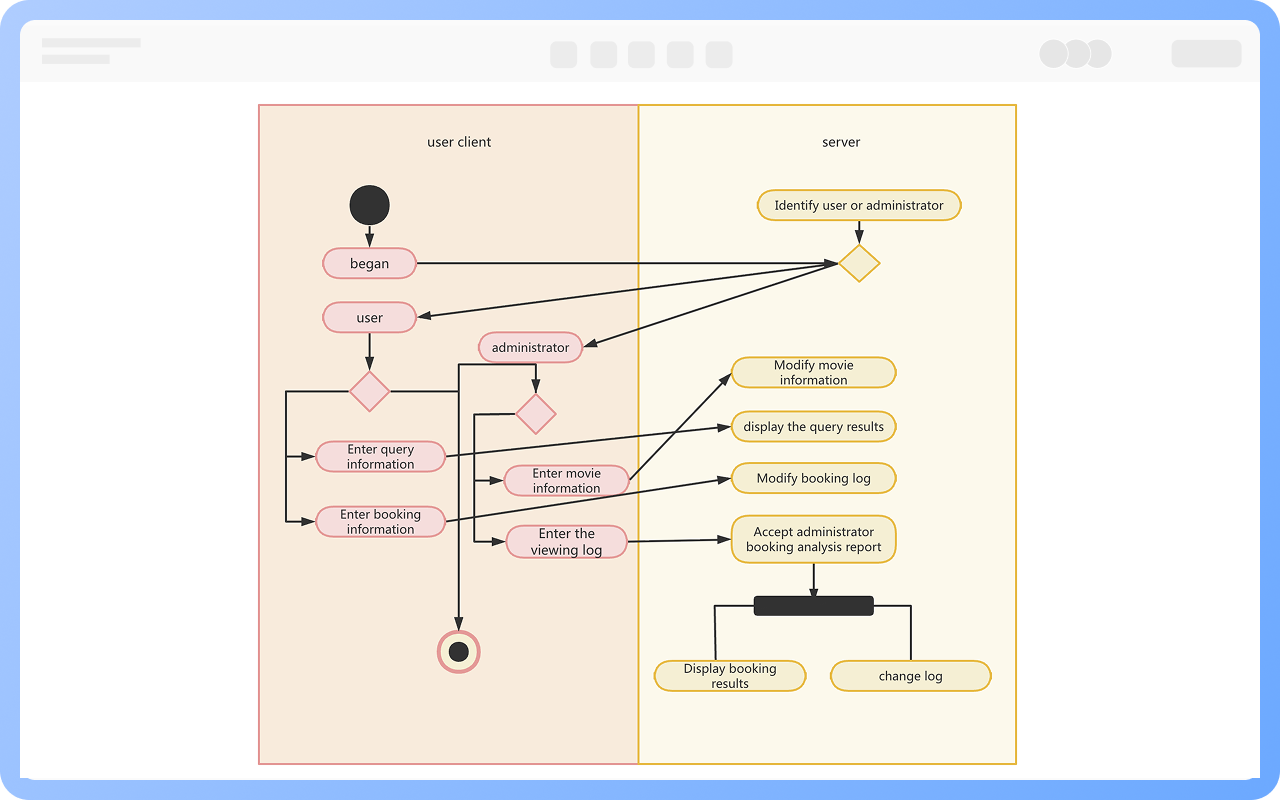

Làn bơi: Làn bơi nhóm các hoạt động hoặc hành động theo đối tượng thực hiện, mỗi nhóm sử dụng làn bơi để tách ra. Như vậy, vừa mô tả rõ ràng tình hình chuyển tiếp của hoạt động hoặc hành động, vừa biểu thị rõ ràng các hoạt động hoặc hành động đó do ai thực hiện.
Điểm kết thúc: Tại điểm kết thúc của quy trình, vẽ thêm điểm kết thúc, biểu thị bằng vòng tròn đồng tâm.
Độ chi tiết của tất cả các nút hoạt động nên tương tự nhau:
“Đăng nhập hệ thống” và “Nhấn nút” xuất hiện đồng thời là sai.
“Điền tên người dùng và mật khẩu” -> “Xác thực danh tính” -> “Vào giao diện chính”, đây là đúng.

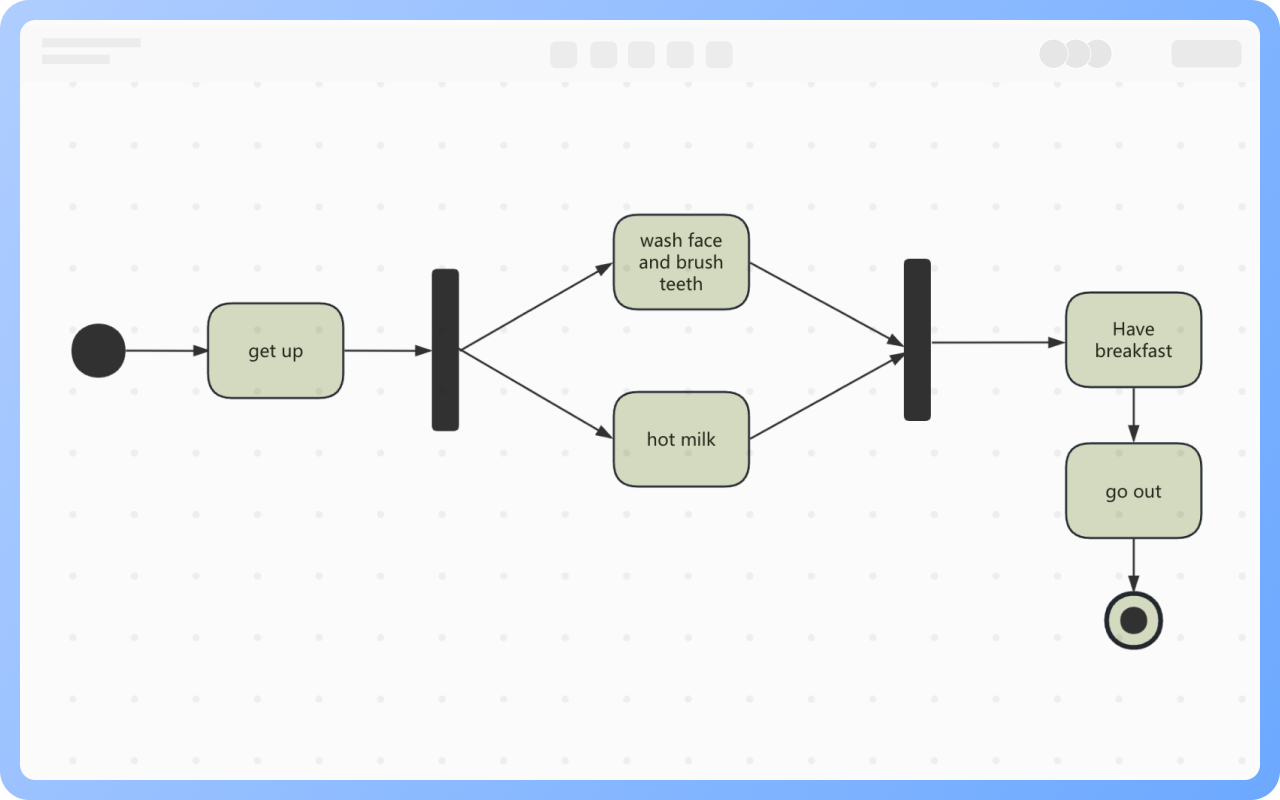

Trong cùng một thời điểm, có hai hoặc nhiều hơn các luồng điều khiển đồng thời, phân nhánh biểu thị một luồng điều khiển phân giải thành hai hoặc nhiều hơn các luồng điều khiển đồng thời, hợp nhất biểu thị hai hoặc nhiều hơn các luồng điều khiển đồng thời được đồng bộ tại đây.
Trong sơ đồ hoạt động, sử dụng thanh đồng bộ để giải thích tình hình phân nhánh và hợp nhất của các luồng điều khiển này, thanh đồng bộ biểu thị bằng hình chữ nhật hẹp đặc.
Mô hình hóa quy trình kinh doanh: Phê duyệt mua sắm, quy trình xin nghỉ
Mô hình hóa luồng thao tác chức năng hệ thống: Đăng nhập, đặt hàng, tạo báo cáo
Mô hình hóa hành vi của lớp (kết hợp với sơ đồ trạng thái): Quy trình đăng ký người dùng, quy trình xử lý đơn hàng
Mô hình hóa hành vi đồng thời hoặc hợp tác: Hợp tác đa luồng, phân phối nhiệm vụ
1, Kiểm soát hình ảnh đơn giản, tránh lồng ghép quá sâu
2, Xác định rõ người thực hiện mỗi hành động
3, Sử dụng hợp lý cấu trúc phán đoán và đồng thời
4, Có thể kết hợp sử dụng với các sơ đồ UML khác
Trong biểu đồ hoạt động, chỉ có một điểm bắt đầu, nhưng có thể có nhiều điểm kết thúc.
Biểu đồ hoạt động quy định tên hoạt động cần tuân theo cụm động từ, tránh việc coi đối tượng là hoạt động, đối tượng thao tác không rõ ràng, v.v.
Không phải. Trong hầu hết các trường hợp, phân nhánh và hợp nhất tồn tại cùng nhau, nhưng cũng có trường hợp chỉ có phân nhánh mà không có hợp nhất.
Làn bơi nhóm các hoạt động hoặc hành động theo đối tượng thực hiện, mỗi nhóm được tách biệt bằng làn bơi, vừa mô tả rõ ràng tình hình chuyển giao của hoạt động hoặc hành động, vừa thể hiện rõ ràng những hoạt động hoặc hành động đó được ai hoàn thành.
Mỗi làn bơi được đặt tên theo tên của đối tượng hoặc tên của người thực hiện, những tên này là duy nhất trong một biểu đồ hoạt động.
1, theo thứ tự từ trên xuống dưới, từ trái sang phải
2, các hoạt động nên thẳng hàng nhất có thể
3, không để các đường nối hoạt động cắt nhau
4, số lượng hoạt động nên được kiểm soát trong khoảng 10-15
1, biểu đồ hoạt động có thể biểu thị tình huống hoạt động đồng thời, trong khi lưu đồ thì không.
2, biểu đồ hoạt động là hướng đối tượng, trong khi lưu đồ là hướng quy trình.
3, biểu đồ hoạt động mô tả các quy tắc mà thứ tự hoạt động của đối tượng tuân theo, tập trung thể hiện hành vi của hệ thống, không phải quá trình xử lý của hệ thống; lưu đồ tập trung mô tả quá trình xử lý, cấu trúc chính của nó là tuần tự, nhánh và vòng lặp, giữa các quá trình xử lý có thứ tự và mối quan hệ thời gian nghiêm ngặt.
1, biểu đồ hoạt động mang tính kỹ thuật, thuộc về một loại biểu đồ động của mô hình UML, thường được sử dụng trong giai đoạn thiết kế hệ thống phần mềm, là một loại biểu đồ để trao đổi với người tham gia. Trong khi BPMN mang tính kinh doanh, dùng để mô tả quy trình thực hiện chương trình, có thể tạo ra tệp khai báo có thể thực thi, có thể được sử dụng cho động cơ quy trình thực thi động;
2, như một tổng thể, biểu đồ BPMN dễ hiểu hơn cho các bên liên quan đến kinh doanh so với biểu đồ hoạt động;
3, BPMN bao gồm các phần tử mô hình đặc biệt, làm cho nó phù hợp hơn cho mục đích kinh doanh. Các phần tử mô hình của biểu đồ hoạt động tương đối đơn giản và đơn nhất;
4, BPMN mô hình hóa tương tác B2B tốt hơn biểu đồ hoạt động.
