Diagram aktywności koncentruje się na aktywnościach, prostokąty z zaokrąglonymi rogami reprezentują aktywności, na liniach przejść zazwyczaj nie zapisuje się treści, tylko w przypadku dokonywania oceny należy zapisać warunki oceny na linii.

Diagram stanów koncentruje się na stanach, prostokąty z zaokrąglonymi rogami reprezentują stany, a treść na liniach przejść odpowiada aktywnościom w diagramie aktywności.

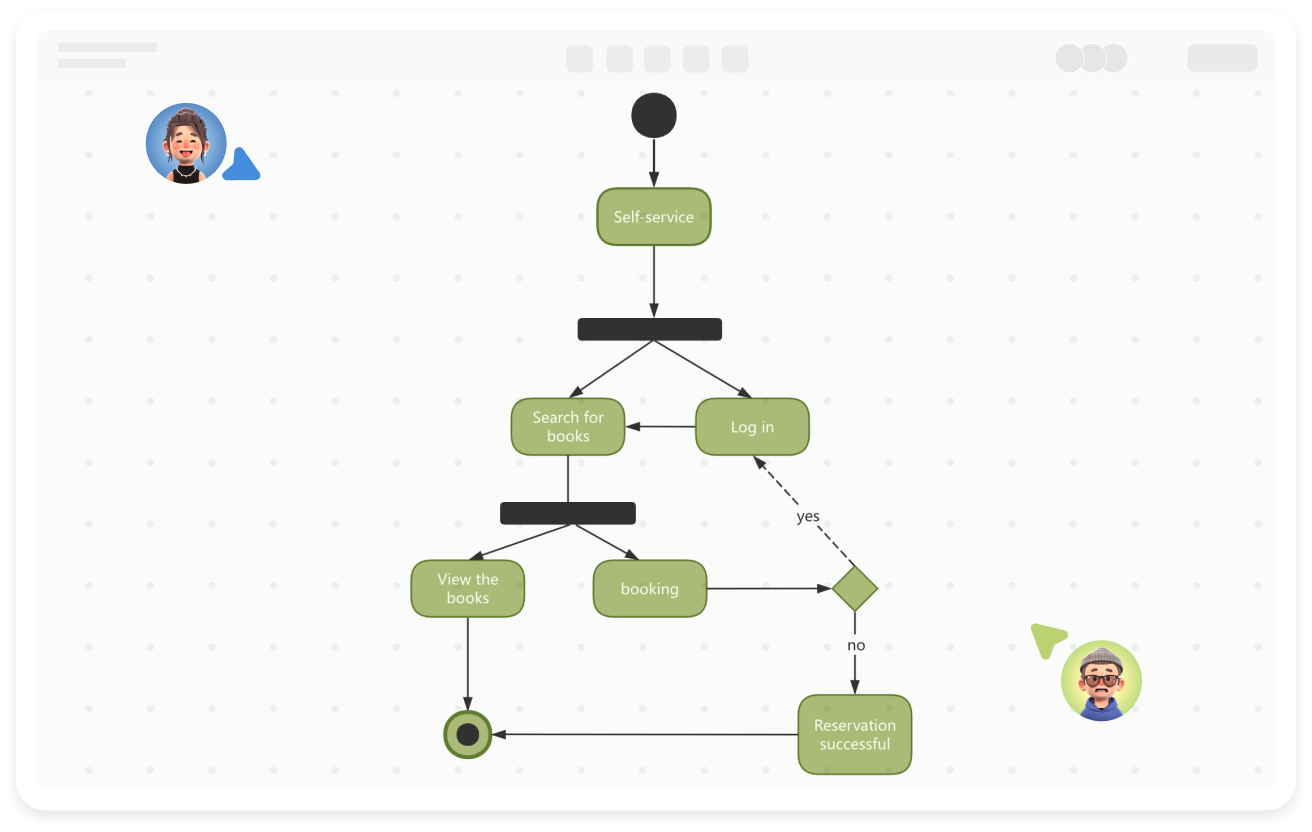

Punkt początkowy: Na początku tworzenia diagramu aktywności, rysuje się punkt początkowy, który jest reprezentowany przez wypełnione koło.

Aktywność: Reprezentuje krok operacyjny lub zadanie w systemie lub procesie biznesowym, przedstawiona jest za pomocą prostokąta z zaokrąglonymi rogami, wewnątrz którego zapisuje się nazwę aktywności.

Ocena: Reprezentowana przez romb, nazywana także rozgałęzieniem i scaleniem, jedna ocena ma jedną ścieżkę wejścia i dwie lub więcej ścieżek wyjścia.

Synchronizacja: Reprezentowana przez wąski wypełniony prostokąt, nazywana również rozgałęzieniem i scaleniem, służy do opisu procesów równoległych, rozgałęzienie służy do oznaczenia początku aktywności równoległych, a scalenie do oznaczenia ich zakończenia.

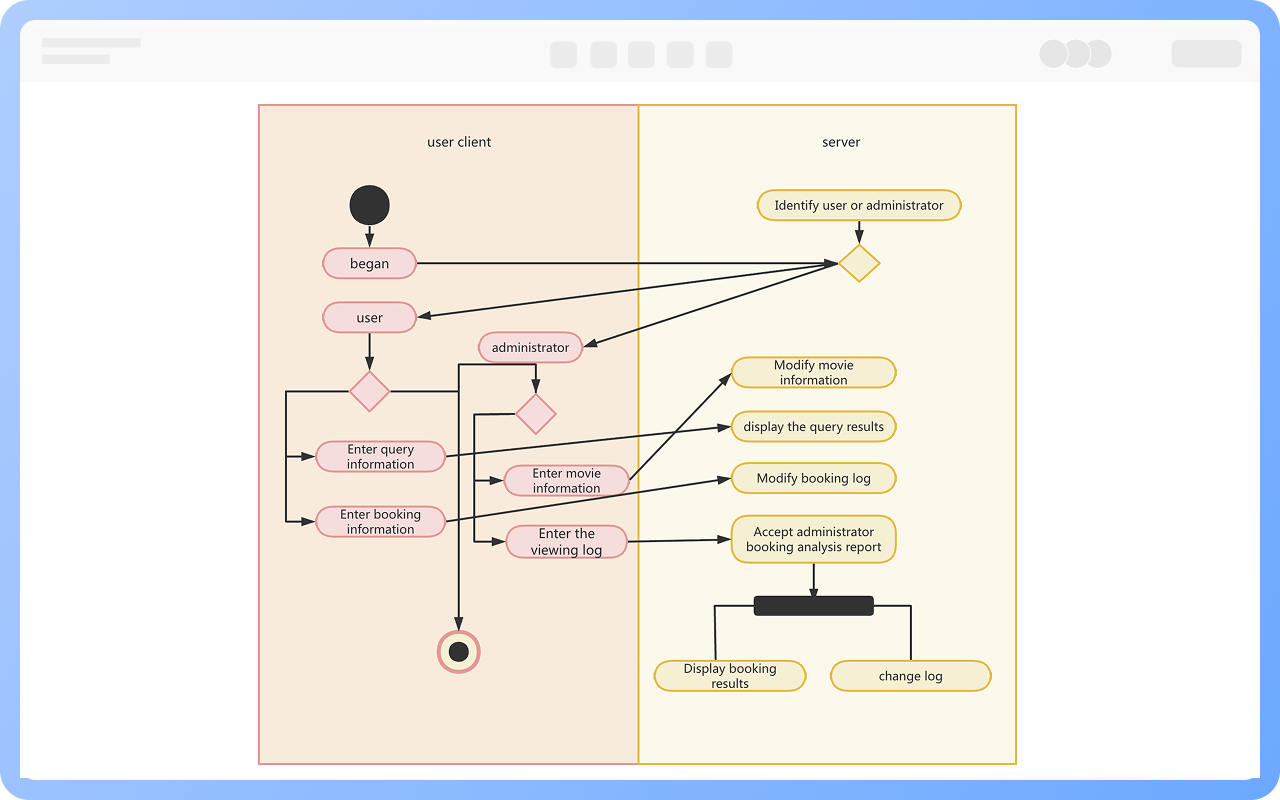

Pasy: Pasy grupują aktywności lub działania według wykonawców, każda grupa jest oddzielona pasem. Dzięki temu można jasno opisać przepływ aktywności lub działań oraz wskazać, kto je wykonuje.

Wielkość wszystkich węzłów aktywności powinna być mniej więcej taka sama:

„Logowanie do systemu” i „Kliknij przycisk” pojawiają się jednocześnie, co jest błędne.

„Wpisz nazwę użytkownika i hasło” -> „Weryfikacja tożsamości” -> „Przejdź do głównego interfejsu”, to jest poprawne.

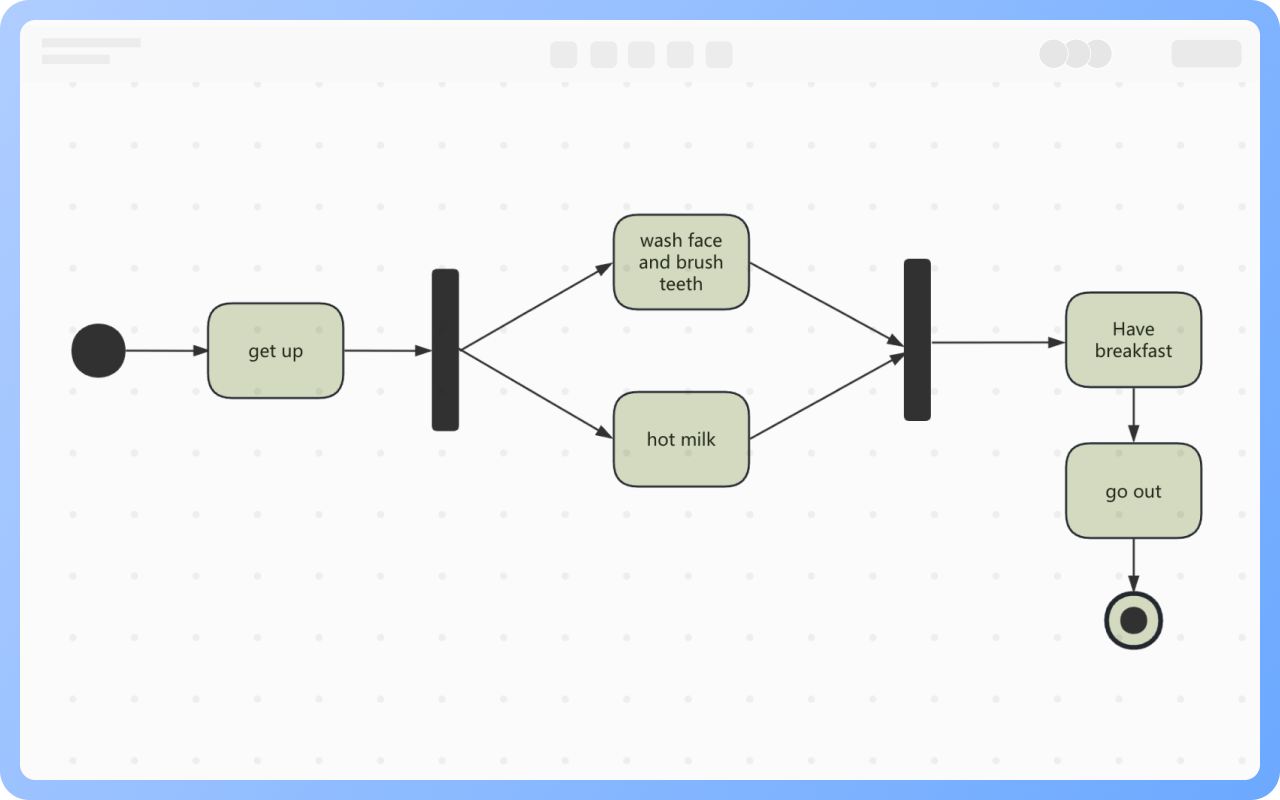

W przypadku, gdy w tym samym czasie występują dwa lub więcej równoległe przepływy sterowania, rozgałęzienie oznacza, że jeden przepływ sterowania dzieli się na dwa lub więcej równoległe przepływy sterowania, a scalenie oznacza, że dwa lub więcej równoległe przepływy sterowania są synchronizowane.

Na diagramie aktywności używa się paska synchronizacji do przedstawienia rozgałęzień i scalenia tych przepływów sterowania, pasek synchronizacji jest reprezentowany przez wąski wypełniony prostokąt.

Modelowanie procesów biznesowych: Zatwierdzanie zakupów, procesy urlopowe

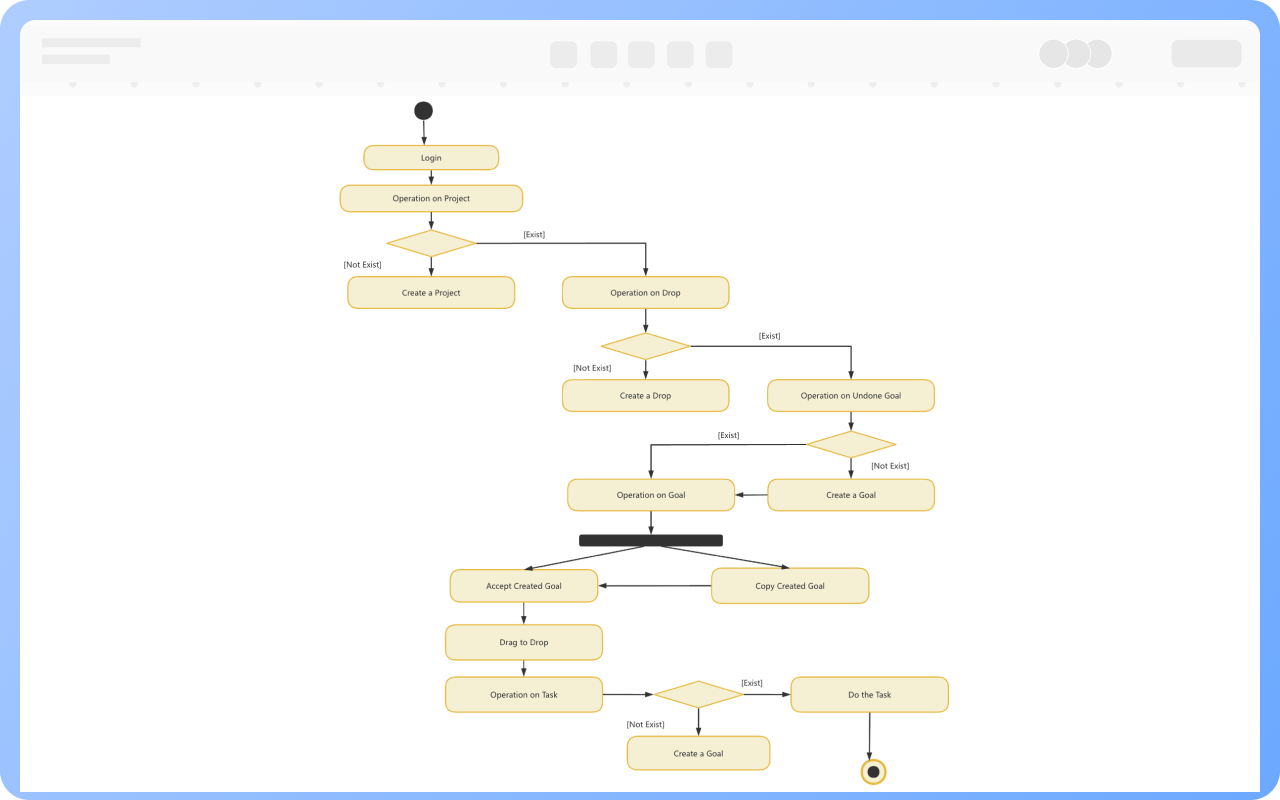

Modelowanie przepływu operacji funkcji systemu: Logowanie, składanie zamówień, generowanie raportów

Modelowanie zachowań klasy (w połączeniu z diagramem stanów): Proces rejestracji użytkownika, proces przetwarzania zamówień

Modelowanie zachowań równoległych lub współpracy: Współpraca wielowątkowa, dystrybucja zadań

1. Utrzymuj prostotę grafiki, unikaj zbyt głębokiego zagnieżdżania

2. Określ wykonawcę każdej akcji

3. Racjonalne wykorzystanie struktury oceny i równoległości

4. Można używać w połączeniu z innymi diagramami UML
