活動圖和狀態圖區別
活動圖是以活動為核心表達，圓角矩形表示活動，轉移線上通常不寫內容，只是在進行判斷的時候，要在線上寫出判斷的條件。
狀態圖是以狀態為核心表達，圓角矩形表示狀態，在轉移線上寫的內容，對應的是活動圖的活動。
線上建立圖表
活動圖類似於流程圖，是一種用於描述系統行為的模型視圖，它可以用來描述系統的工作流程和並發行為，用於展現參與系統某一行為的對象進行的各種活動的順序關係，是狀態機的另一個表現形式。
活動圖是為了分析流程，借助可視化的工具，描繪現實世界中具體事情的運轉過程，輸出既方便人們理解，又便於計算機開發實現的內容。
活動圖主要作用：
1. 描述一個操作執行過程中所完成的工作，說明角色、工作流、組織和對象是如何工作的；
2. 對用例的工作流進行建模，說明用例的實例是如何執行動作以及如何改變對象狀態；
3. 幫助相關人員理解業務處理過程；
4. 描述複雜過程的算法。
支援多人線上同屏創作，可設置分享連結，即時傳遞資訊
只需輸入一句話，自動生成所需圖形，並自動美化圖形風格
內建多種主題風格，也可自由設計喜愛的樣式
支援插入圖示、圖片、標籤、備註LaTex公式、程式碼塊、連結、附件等多種形式元件
支援匯出PNG、VISIO、PDF、SVG等格式，支援匯入VISIO、Mermaid格式
檔案即時儲存，多端裝置雲同步，歷史版本可追溯，資料安全有保障

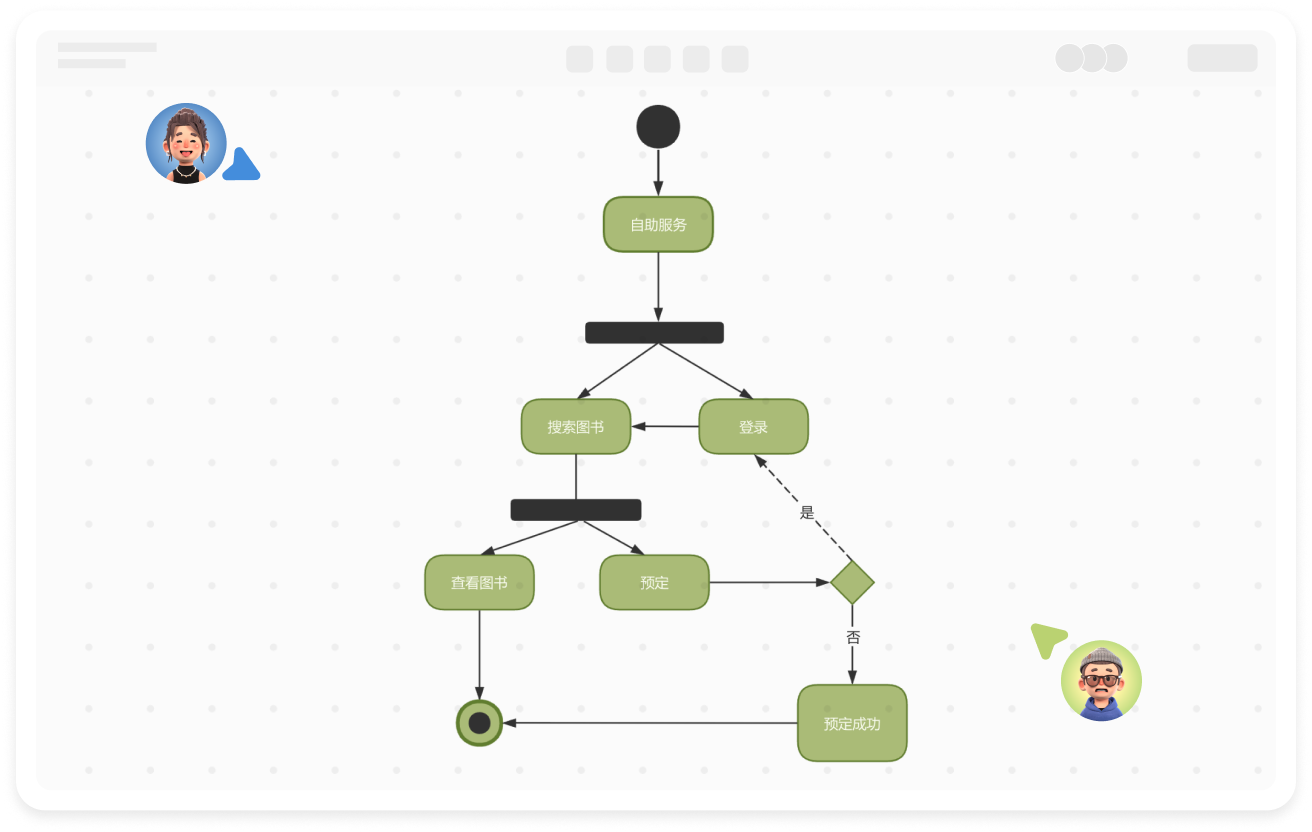

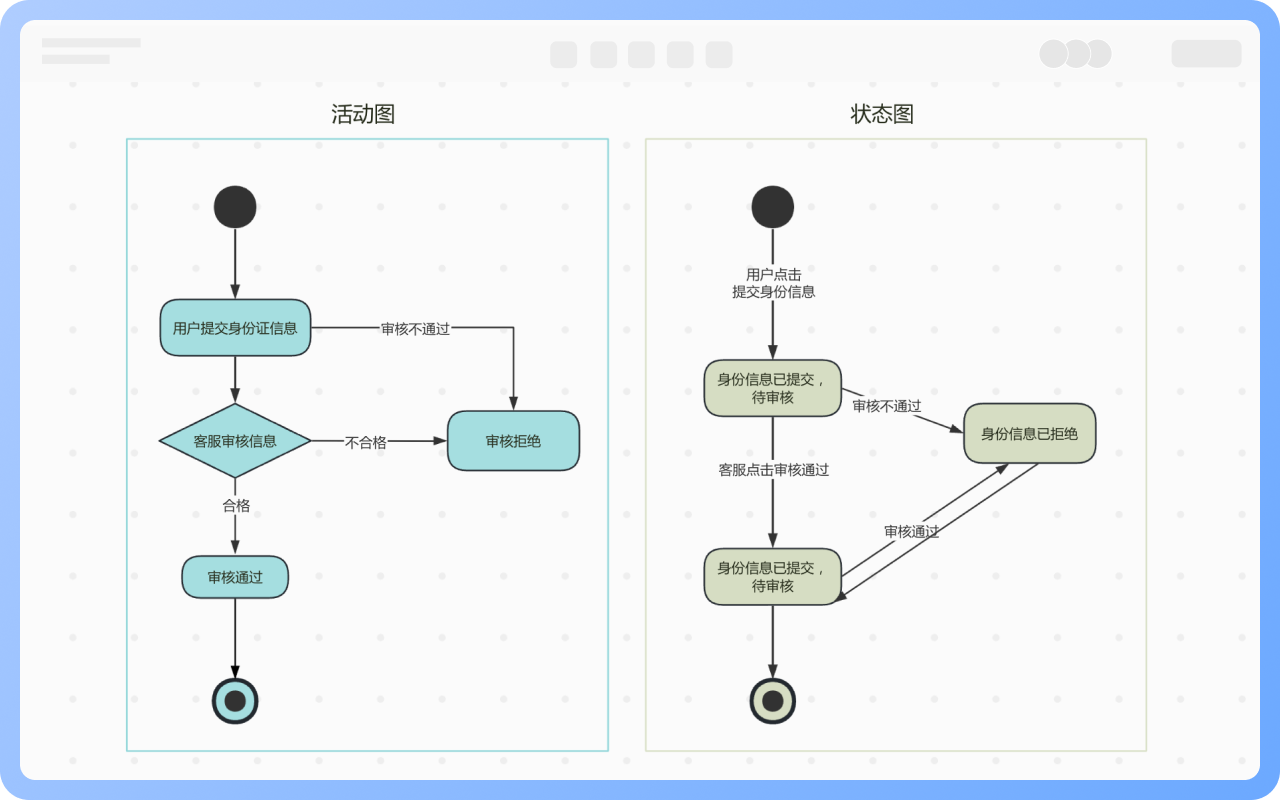

活動圖是以活動為核心表達，圓角矩形表示活動，轉移線上通常不寫內容，只是在進行判斷的時候，要在線上寫出判斷的條件。
狀態圖是以狀態為核心表達，圓角矩形表示狀態，在轉移線上寫的內容，對應的是活動圖的活動。
起始點：一個活動圖開始，會先畫一個起始點，用實心圓表示。
活動：代表系統或業務過程中的一個操作步驟或任務，用圓角矩形表示，裡面寫上活動名稱。
判定：用菱形表示，也稱為分支與合併，一個判定有一個進入路徑，有兩個或兩個以上的轉出路徑。
同步：用實心窄矩形表示，也稱為分叉與匯合，用來描述並行進程，分支用於表示並行活動的開始，而匯合用於表示並行活動的結束。

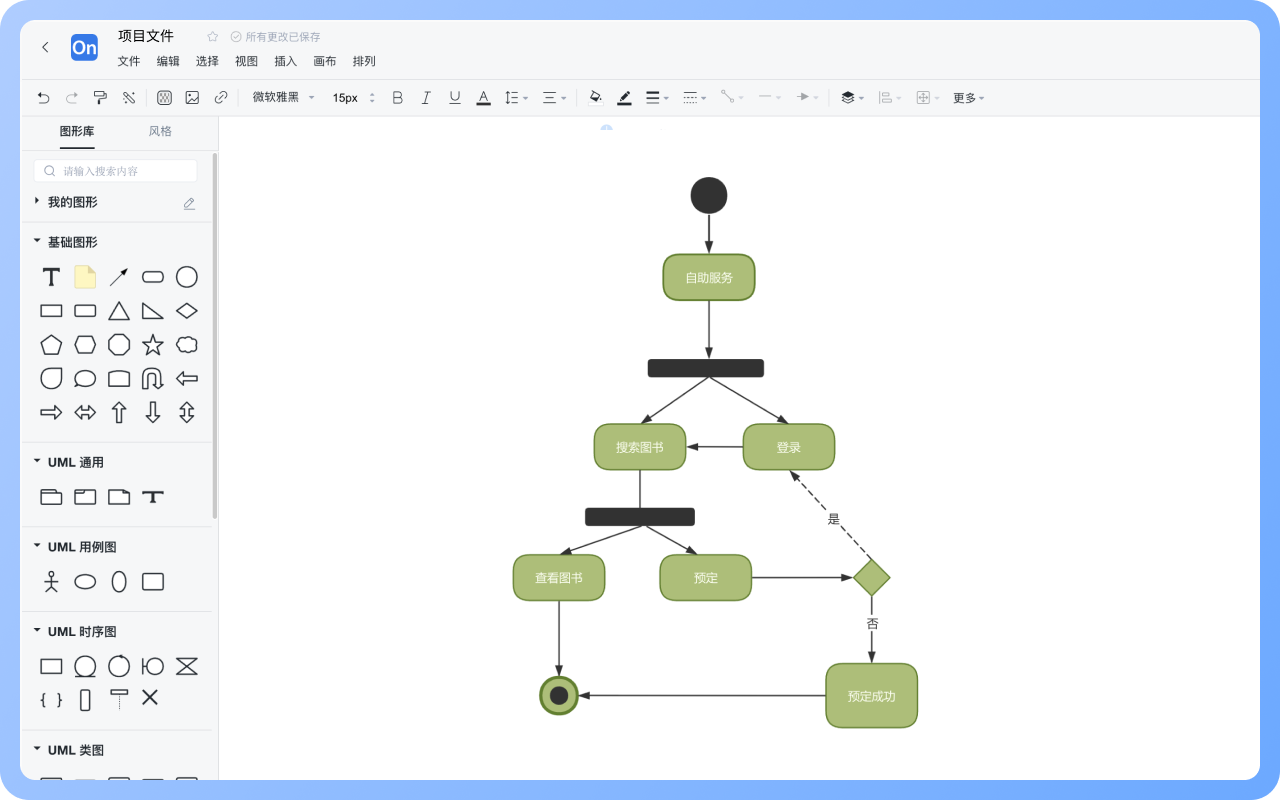

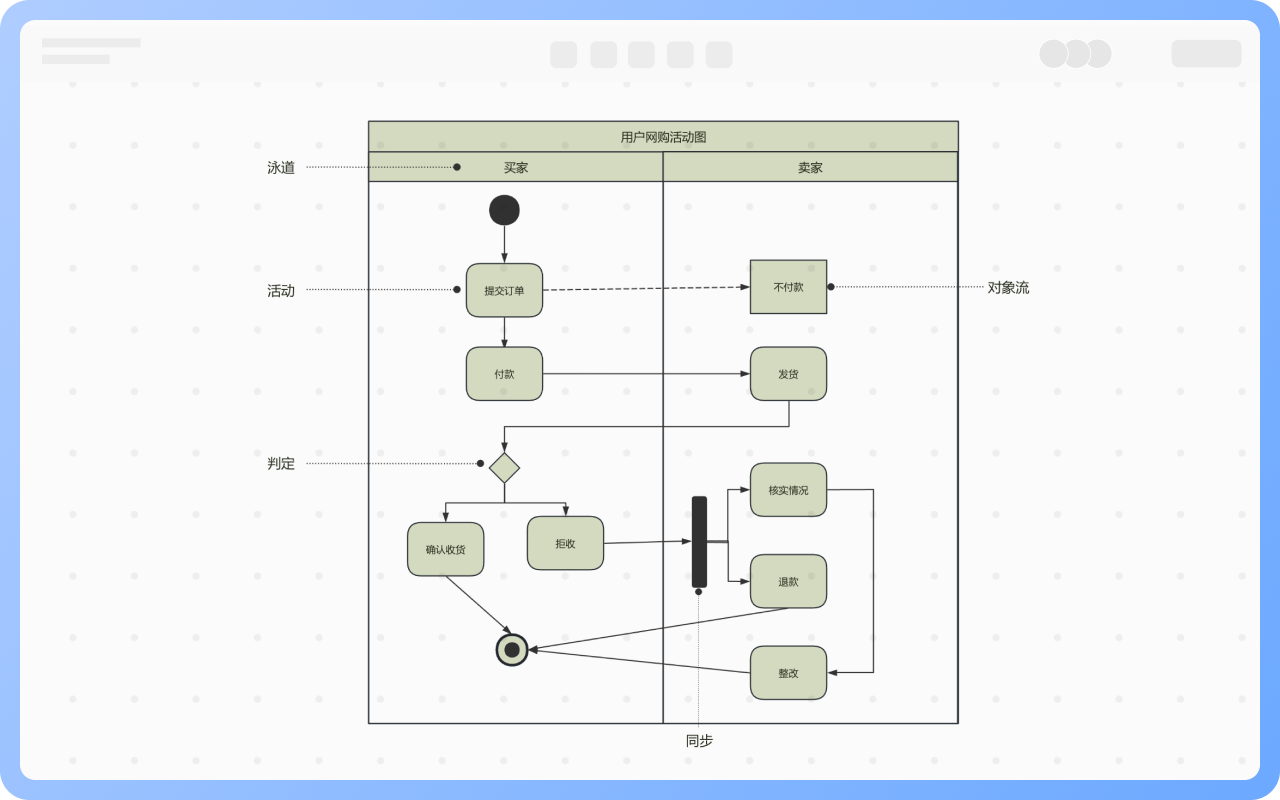

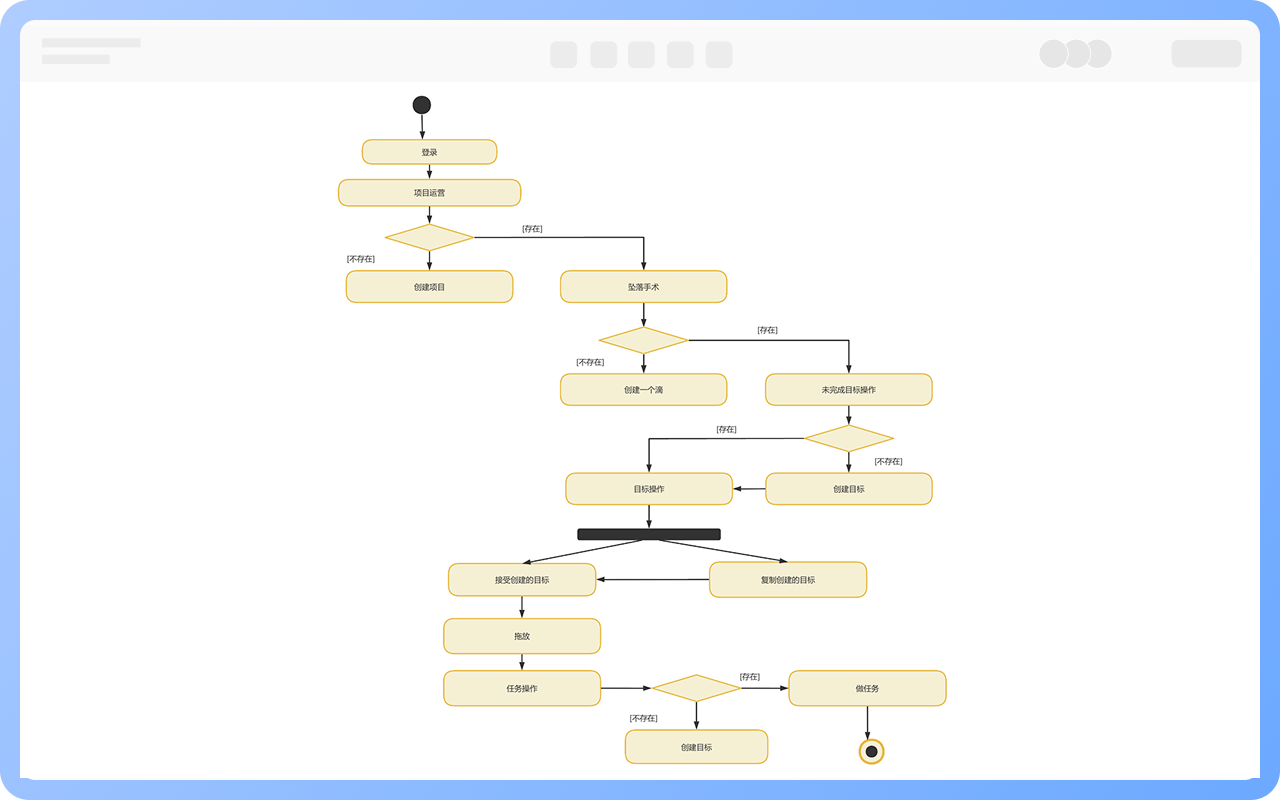

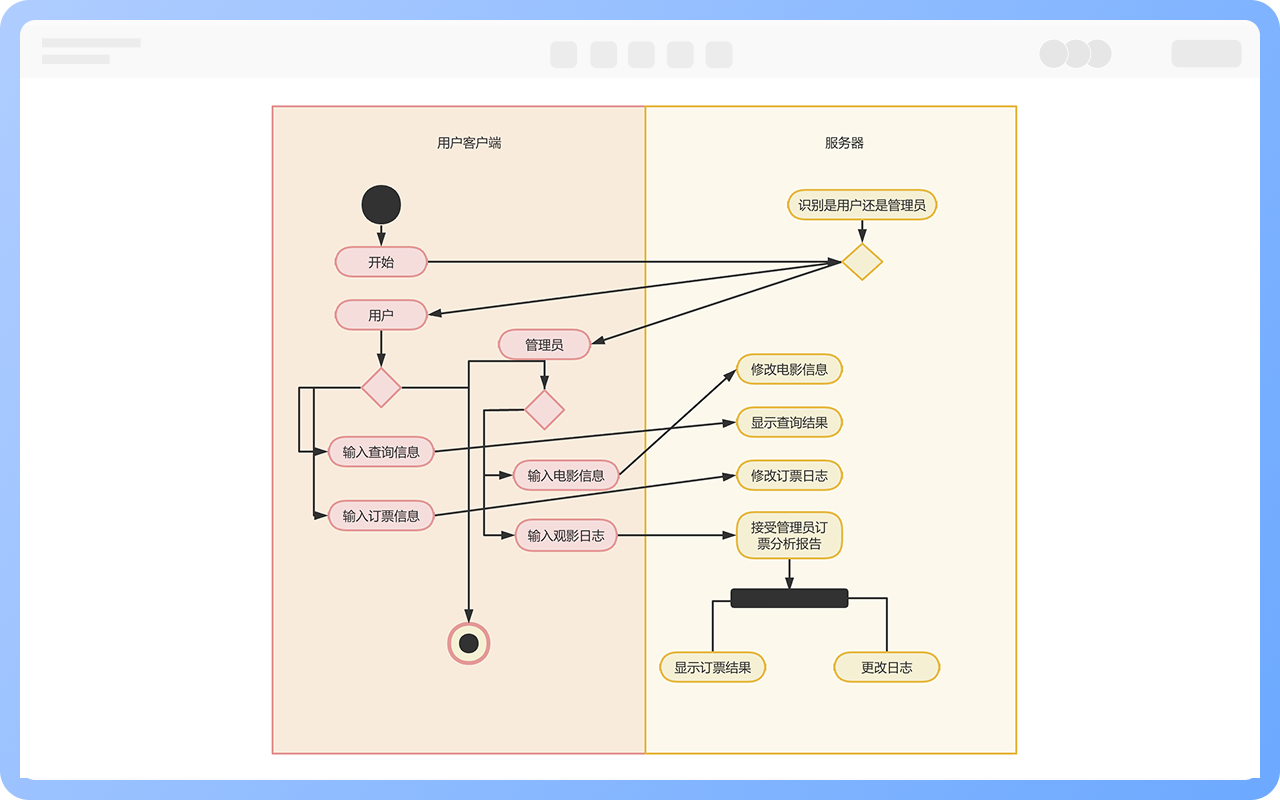

泳道：泳道將活動或動作按執行的對象進行分組，每一組使用泳道來隔開。這樣，即清楚的描述了活動或動作的轉移情況，又表達清楚了這些活動或動作是由誰來完成的。
對象流：用矩形框來表示一個對象，使用虛線箭頭反應活動與對象之間的依賴關係。
結束點：流程結束處，再畫上結束點，用同心圓表示。
所有活動節點的粒度應大致相同：
“登入系統”和“點擊按鈕”同時出現，這是錯誤的。
“填寫用戶名和密碼”->“驗證身份”->“進入主界面”，這是正確的。

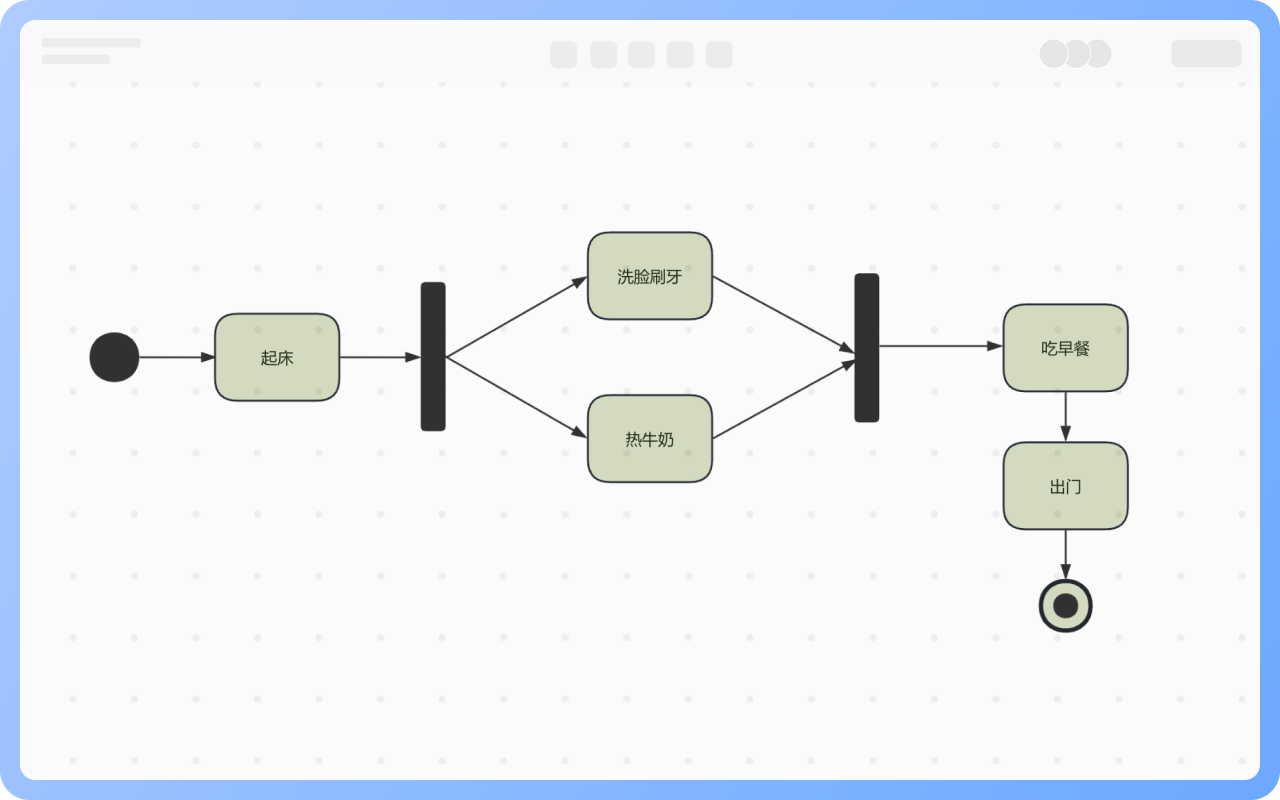

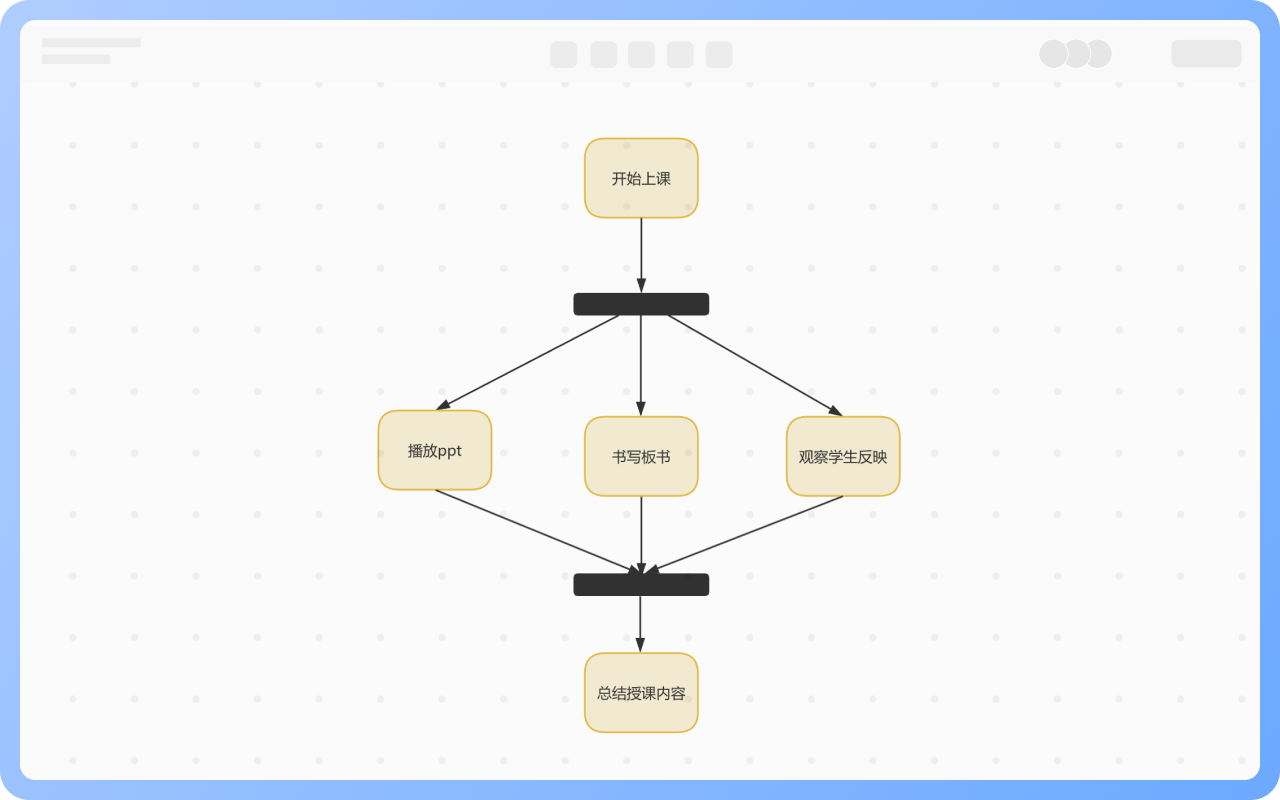

在同一時刻，有兩個或兩個以上的並發控制流的情況，分叉表示一個控制流分解成兩個或多個並發的控制流，匯合表示兩個或多個並發控制流在此取得同步。
在活動圖中使用同步條來說明這些控制流的分叉和匯合情況，同步條用實心窄矩形表示。
業務流程建模：採購審批、請假流程
系統功能操作流建模：登入、下單、報表生成
類的行為建模（配合狀態圖）：用戶註冊流程、訂單處理流程
並發或協作行為建模：多線程協作、任務分發
1，控制圖形簡潔、避免嵌套過深
2，明確每個動作的執行者
3，合理使用判斷與並發結構
4，可以配合其他UML圖使用
活動圖中起始點只有一個，結束點可能有多個。
活動圖規定活動命名需遵循動賓短語，避免把對象當成活動、操作對象不明確等問題。
不是。通常情況下，分叉和匯合是並存的，但也有只存在分叉沒有匯合的情況。
泳道將活動或動作按執行的對象進行分組，每一組使用泳道來隔開，即清楚的描述了活動或動作的轉移情況，又表達清楚了這些活動或動作是由誰來完成的。
每個泳道都以對象的名稱或活動者的名稱來命名，這些名稱在一個活動圖中是唯一的。
1，從上往下、從左往右的順序
2，活動之間儘量對齊
3，活動連線不要交叉
4，活動數量控制在10-15個以內
1，活動圖能夠表示並發活動的情形，而流程圖不能。
2，活動圖是面向對象的，而流程圖是面向過程的。
3，活動圖描述的是對象活動的順序關係所遵循的規則，他著重表現的是系統的行為，而非系統的處理過程；流程圖著重描述處理過程，它的主要結構是順序、分支和循環，各個處理過程之間有嚴格的順序和時間關係。
1，活動圖是技術性的，屬於UML建模的一種動態視圖，通常用在軟體系統的設計階段，是給參與人交流的一種圖示。而BPMN是業務性的，用於描述程序執行流程，可以生成可執行的聲明文件，可用於流程引擎動態執行；
2，作為一個整體，BPMN圖比業務圖更容易讓業務利益相關者理解；
3，BPMN包含特殊的建模元素，使其更適合業務目的。活動圖建模元素相對來說更簡單和單一；
4，BPMN比活動圖更好地建模B2B交互。
