Ang activity diagram ay nakatuon sa mga aktibidad, ang mga parihabang may bilugan na sulok ay kumakatawan sa mga aktibidad, at karaniwan ay walang nakasulat sa mga linya ng paglipat, maliban kung mayroong pagsusuri, kung saan kailangan mong isulat ang kondisyon ng pagsusuri sa linya.

Ang state diagram ay nakatuon sa mga estado, ang mga parihabang may bilugan na sulok ay kumakatawan sa mga estado, at ang nilalaman na nakasulat sa mga linya ng paglipat ay tumutukoy sa mga aktibidad sa activity diagram.

Simula: Kapag nagsisimula ang isang activity diagram, unang iguguhit ang isang simula gamit ang isang solidong bilog.

Aktibidad: Kumakatawan sa isang hakbang o gawain sa proseso ng sistema o negosyo, na kinakatawan ng isang parihabang may bilugan na sulok, at isinusulat ang pangalan ng aktibidad sa loob nito.

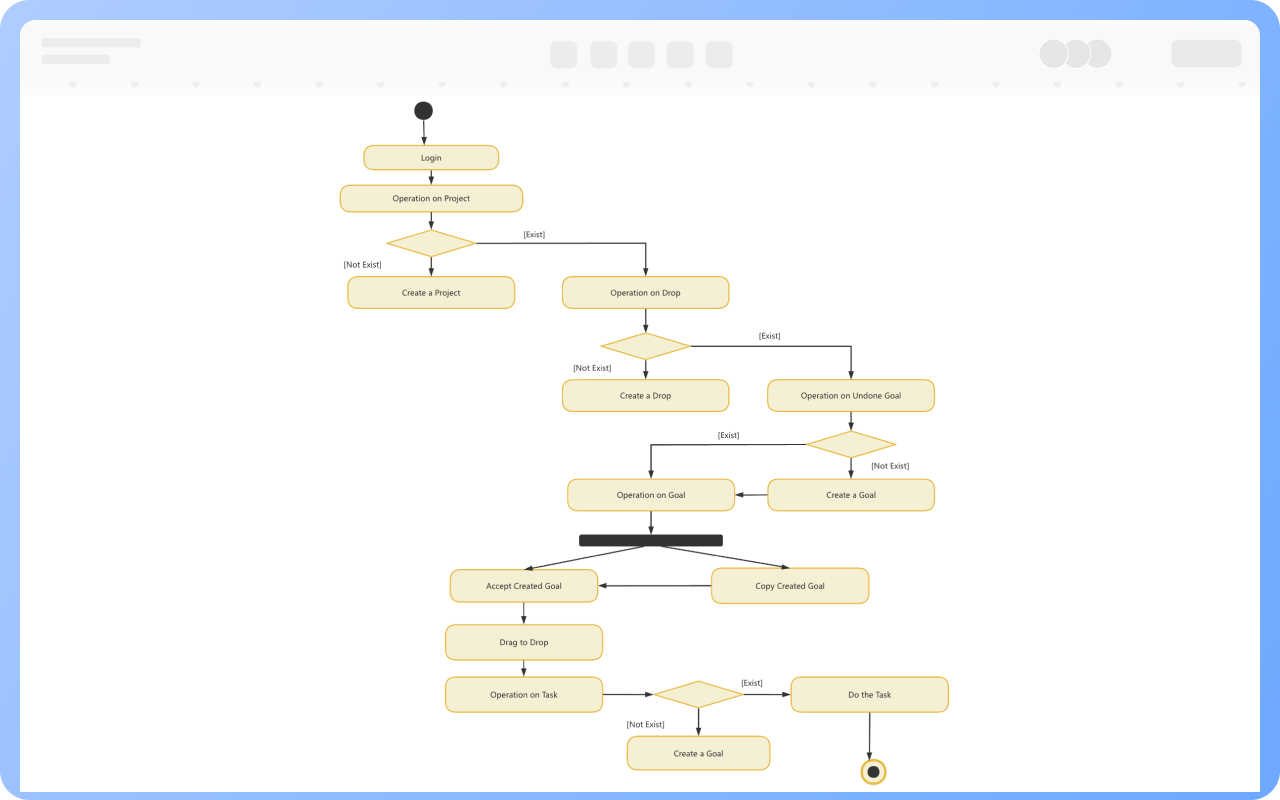

Pagsusuri: Kinakatawan ng isang rhombus, na tinatawag ding sangay at pagsasama, isang pagsusuri ay may isang pumapasok na landas at dalawa o higit pang mga papalabas na landas.

Pag-sabay: Kinakatawan ng isang makitid na solidong parihaba, na tinatawag ding sangay at pagsasama, na ginagamit upang ilarawan ang mga parallel na proseso, ang sangay ay ginagamit upang ipakita ang simula ng mga parallel na aktibidad, habang ang pagsasama ay ginagamit upang ipakita ang pagtatapos ng mga parallel na aktibidad.

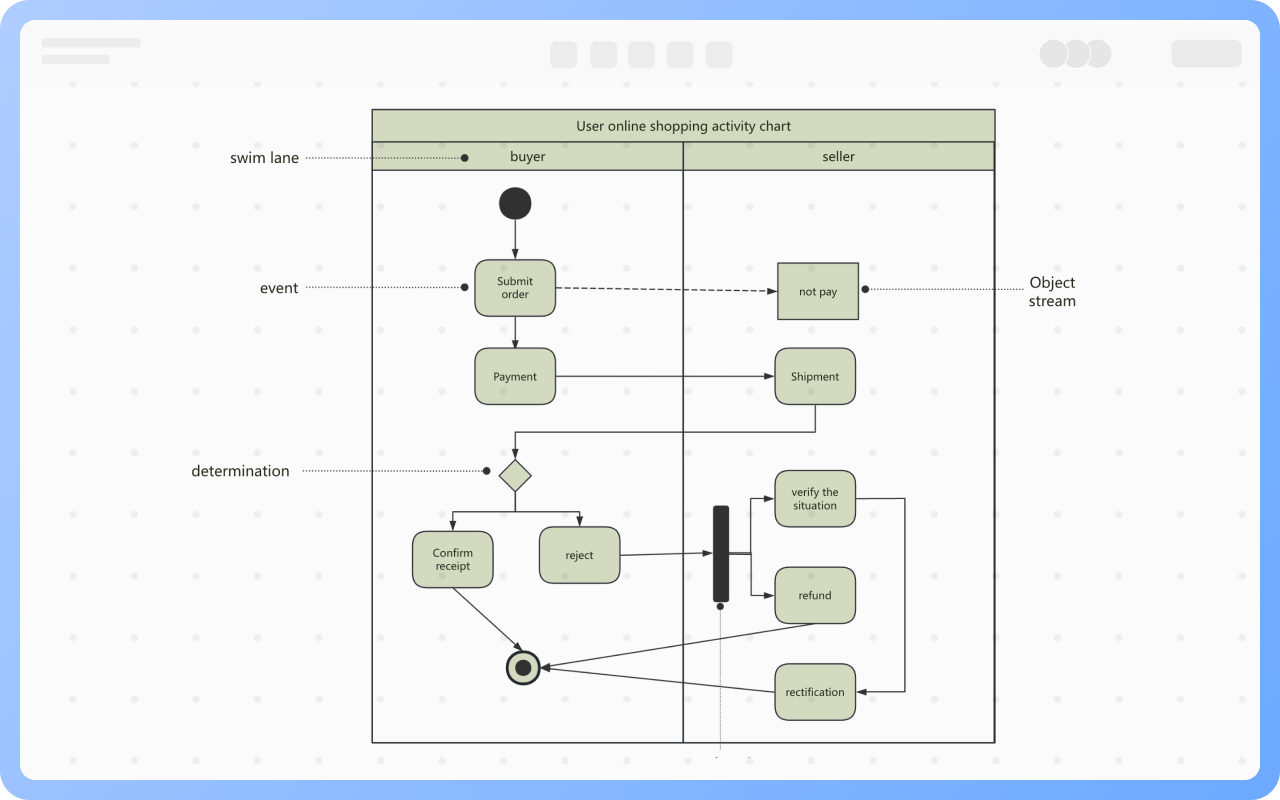

Object Flow: Kinakatawan ng isang parihabang kahon ang isang object, at ginagamit ang mga dashed na arrow upang ipakita ang ugnayan ng dependency sa pagitan ng mga aktibidad at object.

Ang lahat ng aktibidad na node ay dapat magkaroon ng halos parehong butil:

Ang sabay na paglitaw ng “Mag-login sa sistema” at “Mag-click ng button” ay mali.

“Maglagay ng username at password” -> “I-verify ang pagkakakilanlan” -> “Pumasok sa pangunahing interface”, ito ay tama.

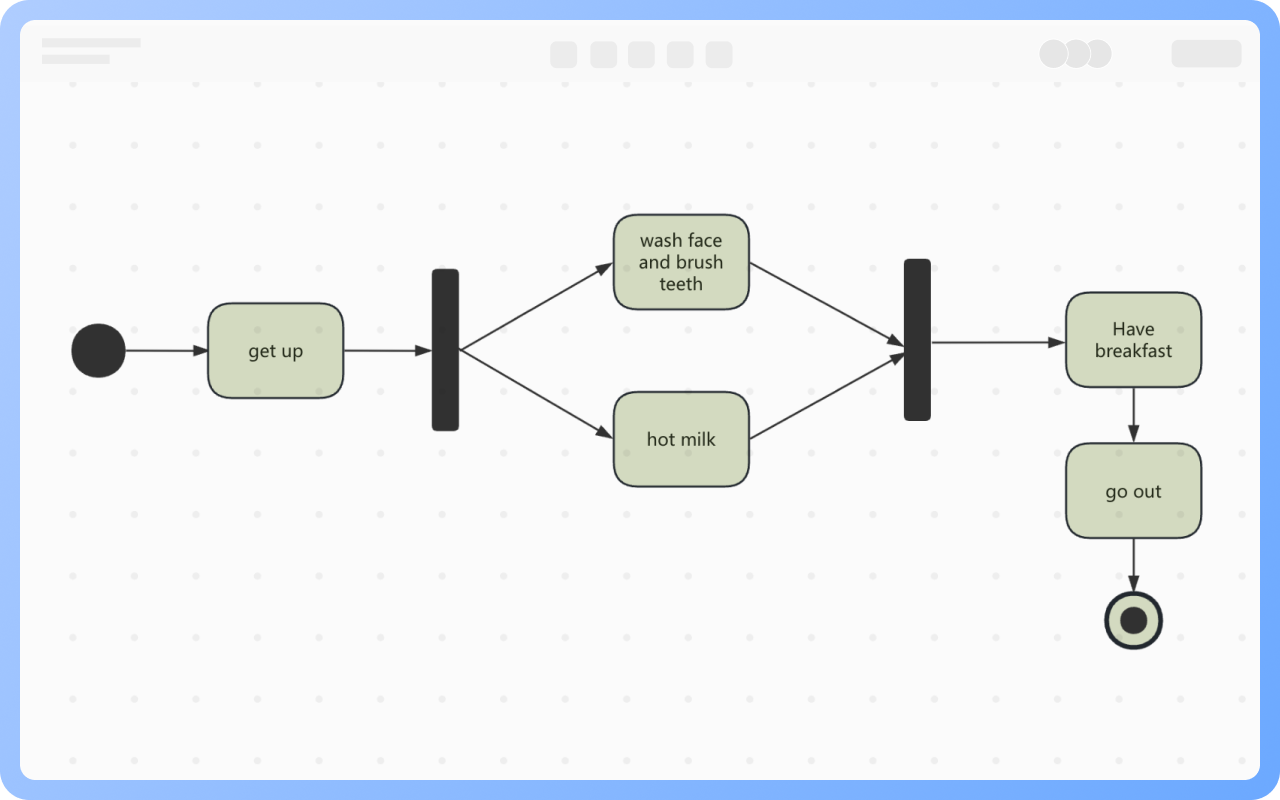

Sa parehong oras, kung mayroong dalawa o higit pang sabay-sabay na control flow, ang sangay ay kumakatawan sa isang control flow na nahahati sa dalawa o higit pang sabay-sabay na control flow, at ang pagsasama ay kumakatawan sa dalawa o higit pang sabay-sabay na control flow na nagkakasabay dito.

Sa activity diagram, ginagamit ang mga synchronization bar upang ipaliwanag ang mga sitwasyon ng sangay at pagsasama ng mga control flow na ito, na kinakatawan ng mga makitid na solidong parihaba.

Pagmomodelo ng Proseso ng Negosyo: Pag-apruba ng pagbili, proseso ng paghingi ng leave

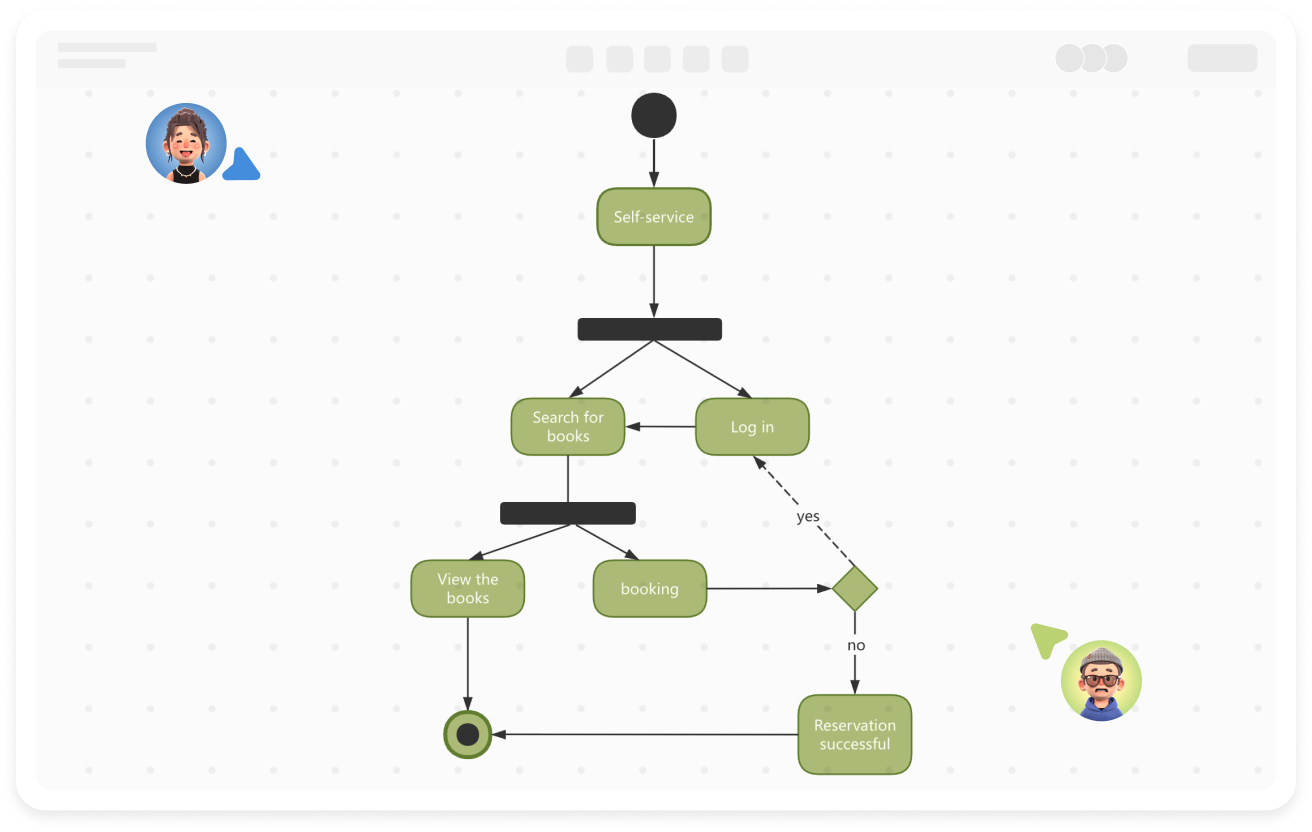

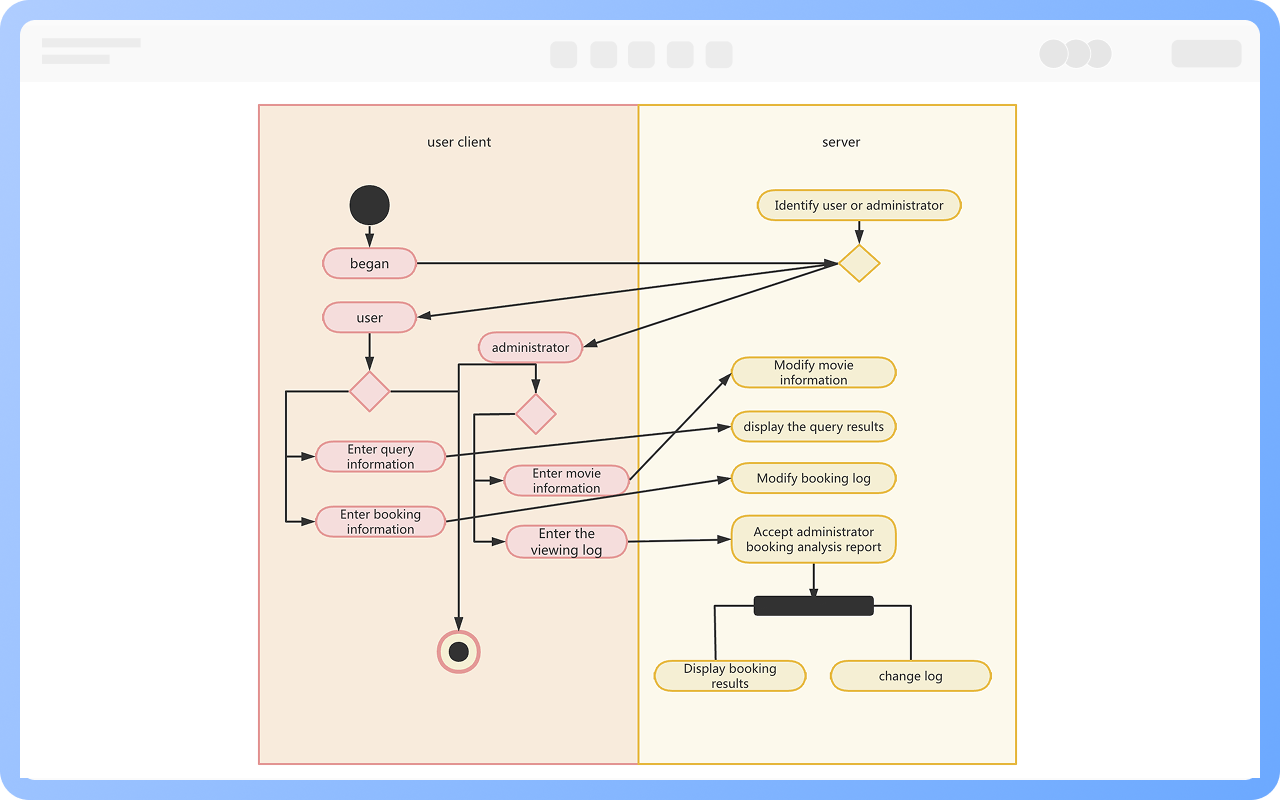

Pagmomodelo ng Daloy ng Operasyon ng Sistema: Pag-login, pag-order, pagbuo ng ulat

Pagmomodelo ng Asal ng Klase (kasama ang state diagram): Proseso ng pagpaparehistro ng gumagamit, proseso ng pagproseso ng order

Pagmomodelo ng Sabay-sabay o Pakikipagtulungan na Asal: Pakikipagtulungan sa multi-thread, pamamahagi ng gawain

1, Panatilihing simple ang mga diagram, iwasan ang masyadong malalim na nesting

2, Tukuyin ang bawat tagaganap ng aksyon

3, Gamitin nang wasto ang mga istruktura ng pagsusuri at sabay-sabay

4, Maaaring gamitin kasama ng iba pang UML diagram
