Ang mga communication diagram at sequence diagram ay parehong UML interaction diagram, na maaaring magpalitan, may pagkakatulad sa mga pangunahing responsable, parehong pinapagana ng mensahe, at may pagkakasunud-sunod.

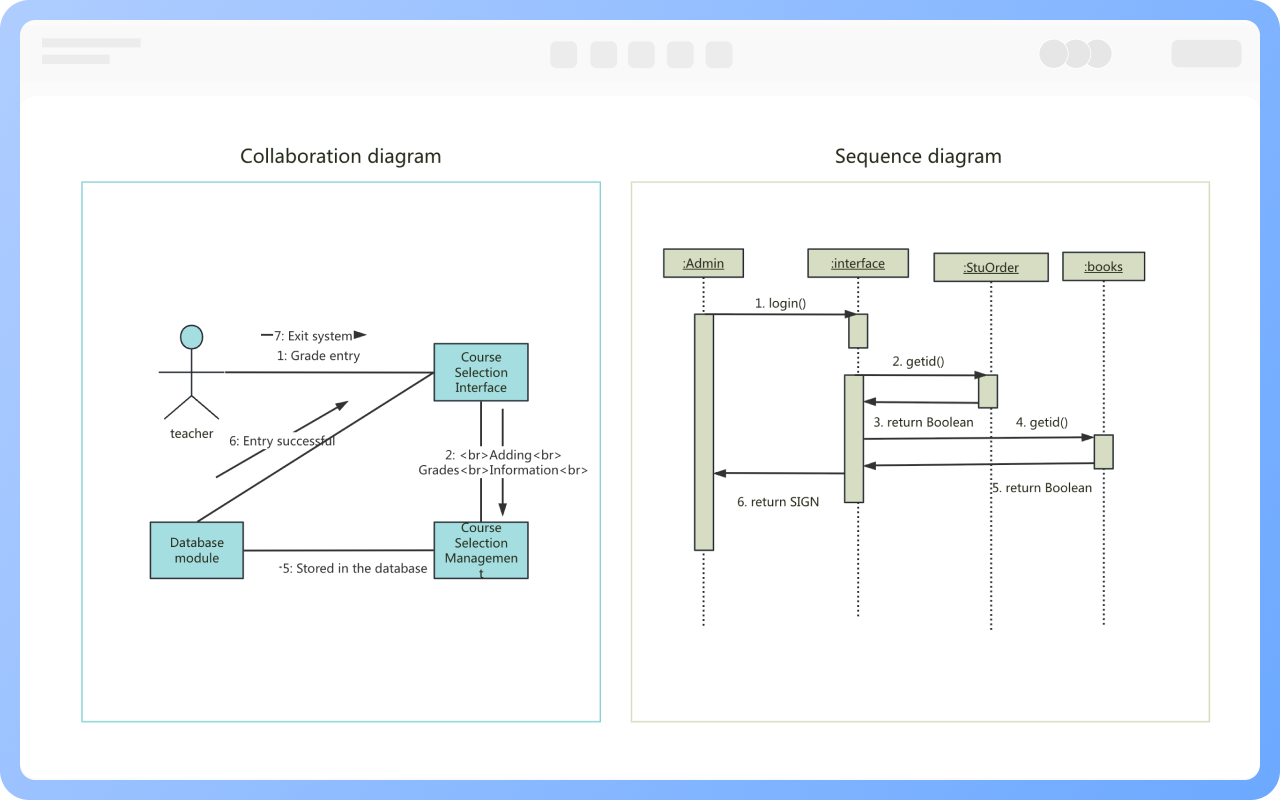

Ngunit may malinaw na pagkakaiba, ang communication diagram ay nagpapahayag ng kooperasyon sa pagitan ng mga bagay, habang ang sequence diagram ay nagpapahayag ng pagkakasunod-sunod ng oras ng mga mensaheng naganap sa kooperasyon sa pagitan ng mga bagay.

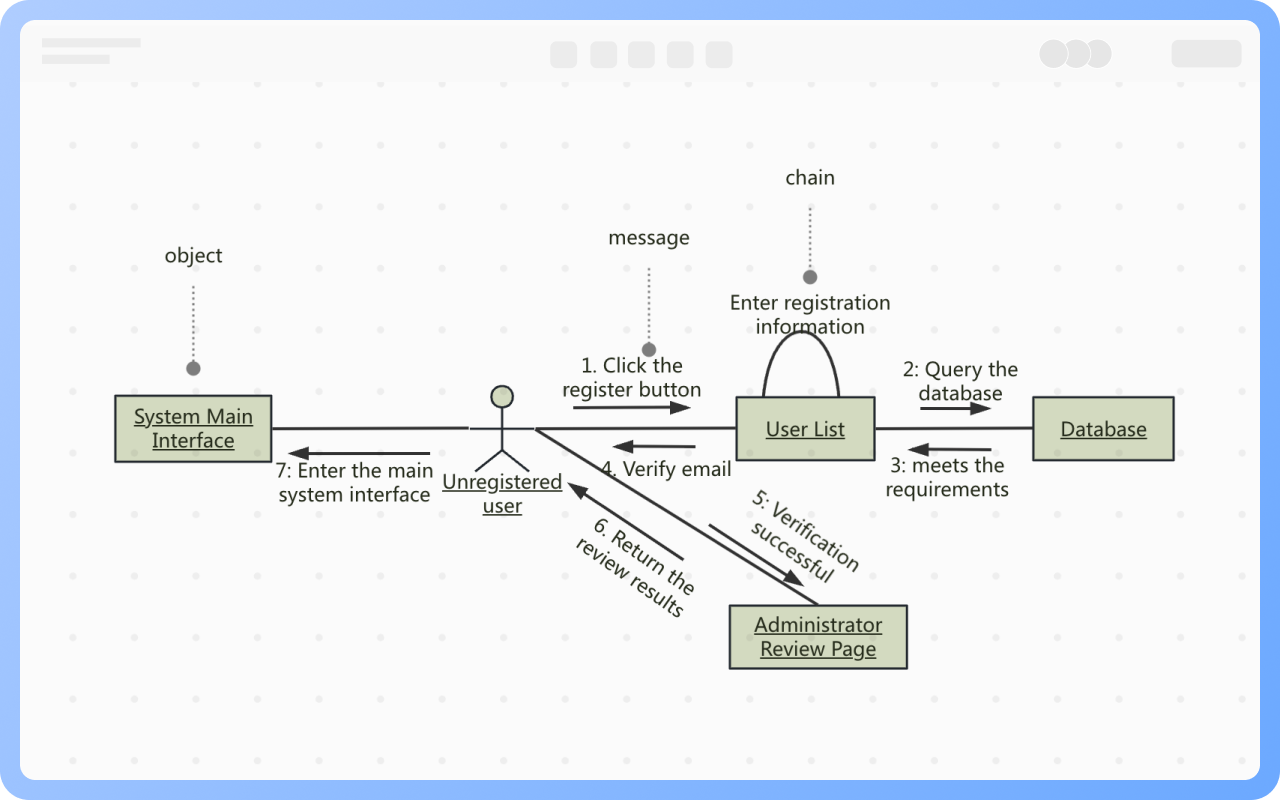

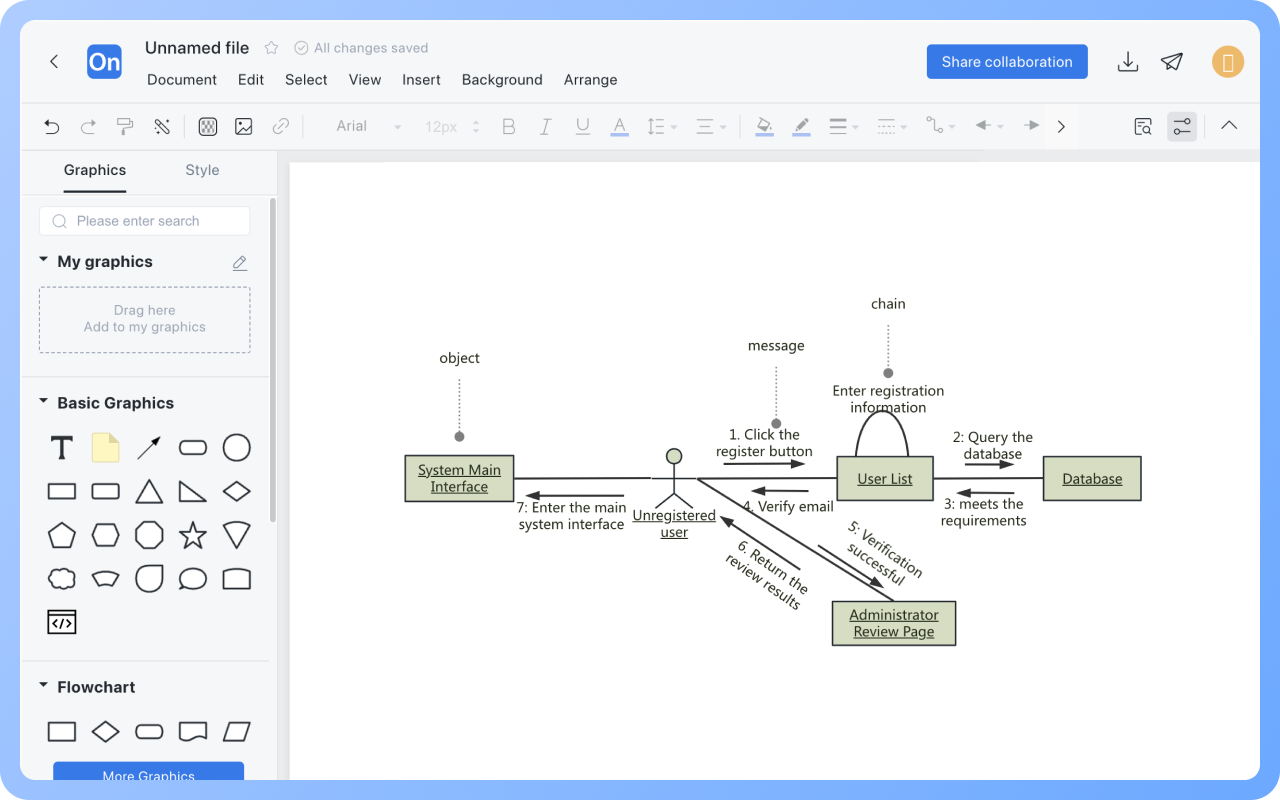

Ang communication diagram ay pangunahing binubuo ng tatlong elemento: mga bagay, mga mensahe, at mga chain.

Bagay: Ang konsepto ng mga bagay sa collaboration diagram at sequence diagram ay pareho, ngunit sa collaboration diagram, hindi nito maipapakita ang paglikha at pagtanggal ng mga bagay, kaya walang limitasyon sa posisyon ng mga bagay sa diagram.

Mensahe: Ang mensahe ay binubuo ng tatlong bahagi: ang nagpadala, ang tumatanggap, at ang pangalan ng mensahe. Upang ipakita ang pagkakasunod-sunod ng pagpapadala ng mensahe sa proseso ng interaksyon, kailangan magdagdag ng numero sa mensahe.

Chain: Ang chain ay ang koneksyon sa pagitan ng mga bagay, at isang halimbawa ng asosasyon ng klase, ang chain ay gumagamit ng solid line o arc upang ikonekta ang dalawang bagay.

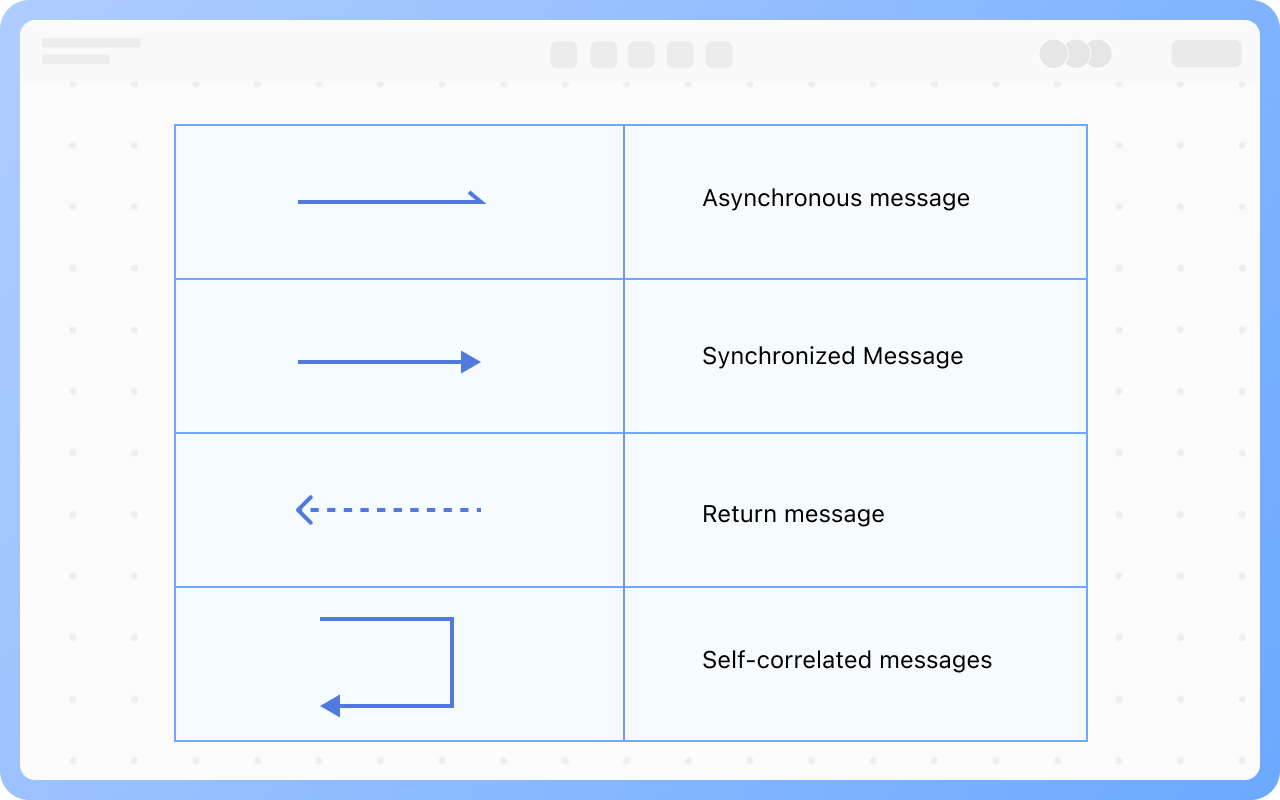

Ang mga mensahe ay karaniwang nahahati sa synchronous na mensahe, asynchronous na mensahe, return na mensahe, self-associated na mensahe.

Synchronous na mensahe: Pagkatapos magpadala ng mensahe ang bagay, kailangan maghintay ng tumatanggap na bagay na tumugon at bumalik ng mensahe bago magpatuloy sa iba pang gawain, na kinakatawan ng "solid line arrow";

Asynchronous na mensahe: Pagkatapos magpadala ng mensahe ang bagay, hindi na kailangan maghintay ng tumatanggap na bagay na bumalik ng mensahe, maaaring magpatuloy sa iba pang gawain, na kinakatawan ng "solid line + greater than sign";

Return na mensahe: Bumabalik mula sa tawag ng proseso, na kinakatawan ng "dashed line arrow";

Self-associated na mensahe: Nagpapakita ng sariling tawag ng pamamaraan, o isang pamamaraan sa loob ng isang bagay na tumatawag sa ibang pamamaraan, na kinakatawan ng isang "half-closed na parihaba + arrow sa ilalim na solid line".

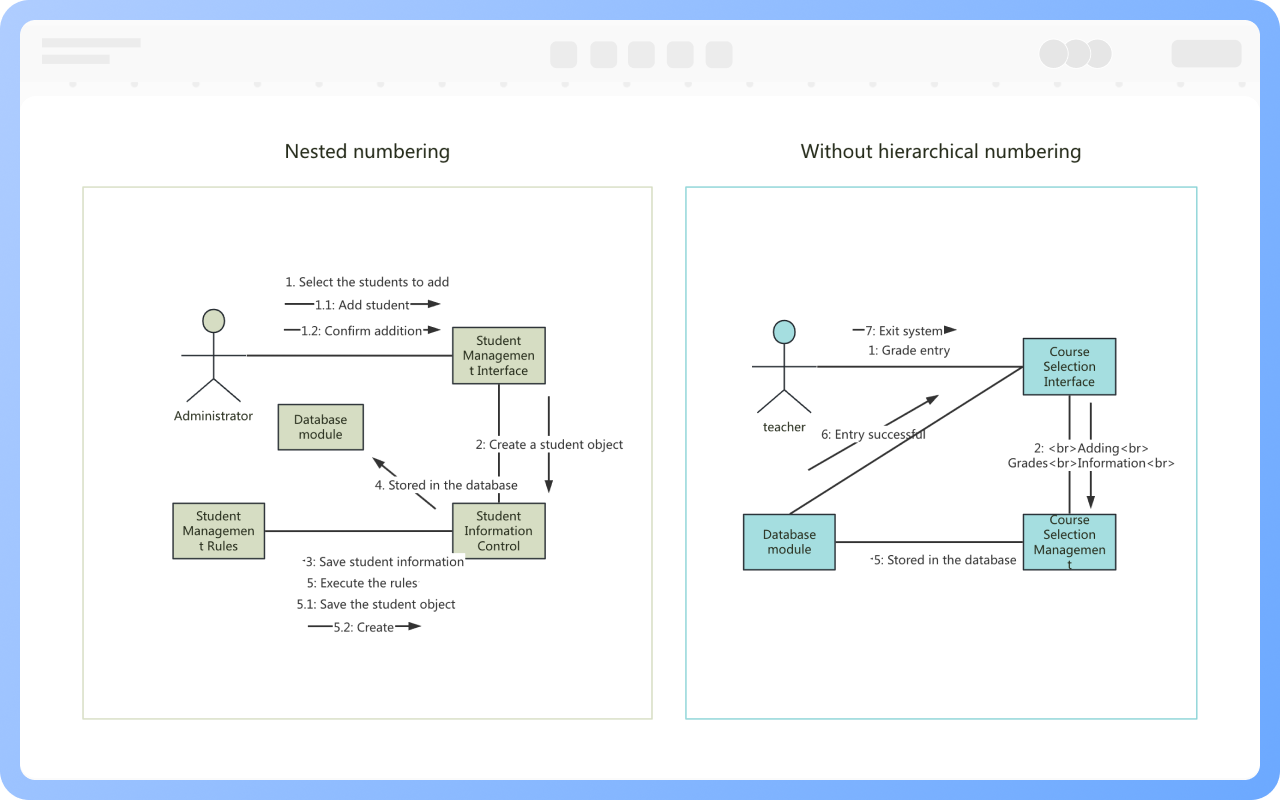

May dalawang uri ng pag-numero ng mensahe, isa ay walang hierarchical na numero (ayon sa pagkakasunod-sunod), simple at madaling maunawaan; ang isa pa ay nested na numero, mas madaling ipakita ang ugnayan ng pagsasama ng mensahe.

1, Itakda ang konteksto ng interaksyon

2, Itakda ang senaryo ng interaksyon

3, Itakda ang paunang katangian para sa bawat bagay

4, Ilarawan ang mga chain kung saan maaaring magpadala ng impormasyon ang mga bagay

5, Itakda ang numero ng pagkakasunod-sunod ng mensahe

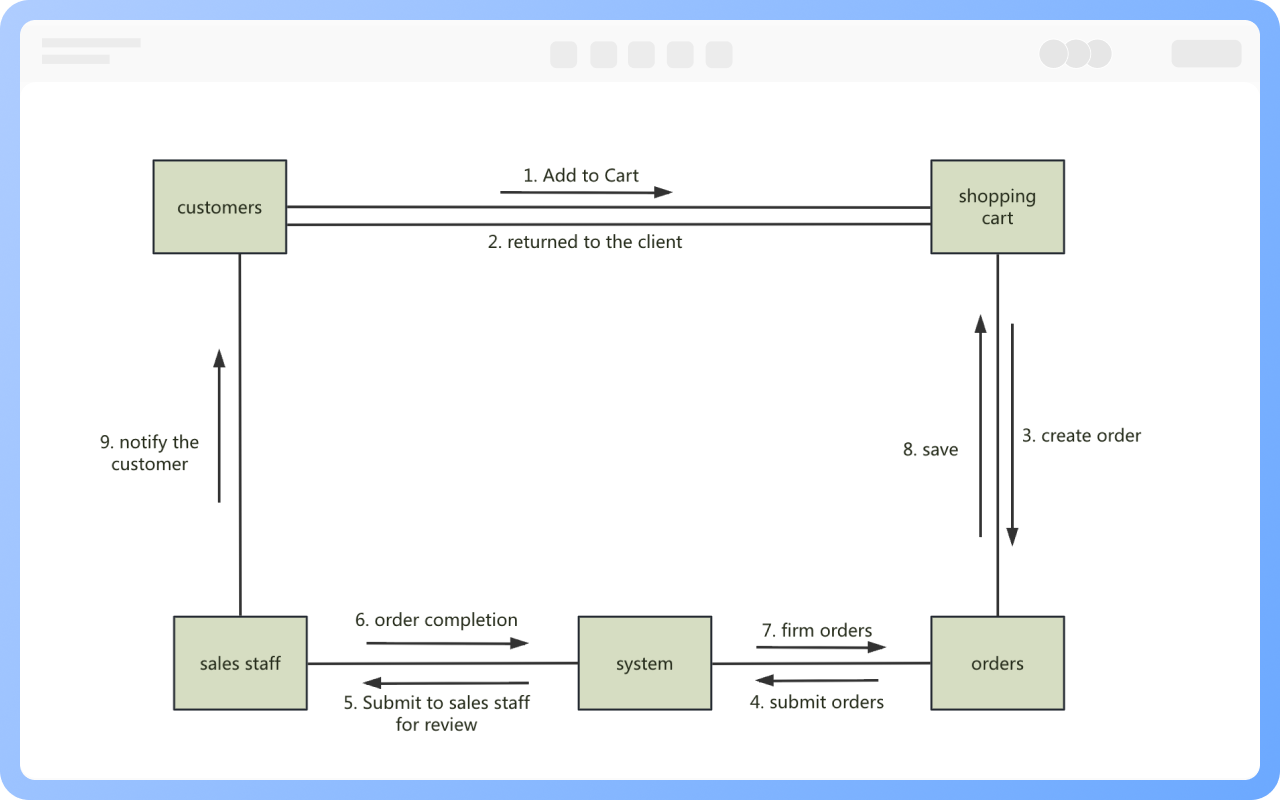

Para sa use case: Sa pamamagitan ng paglalarawan ng pagpapadala ng mensahe sa pagitan ng mga bagay, ipinapakita ang lohikal na pagpapahayag ng partikular na konteksto ng paggamit

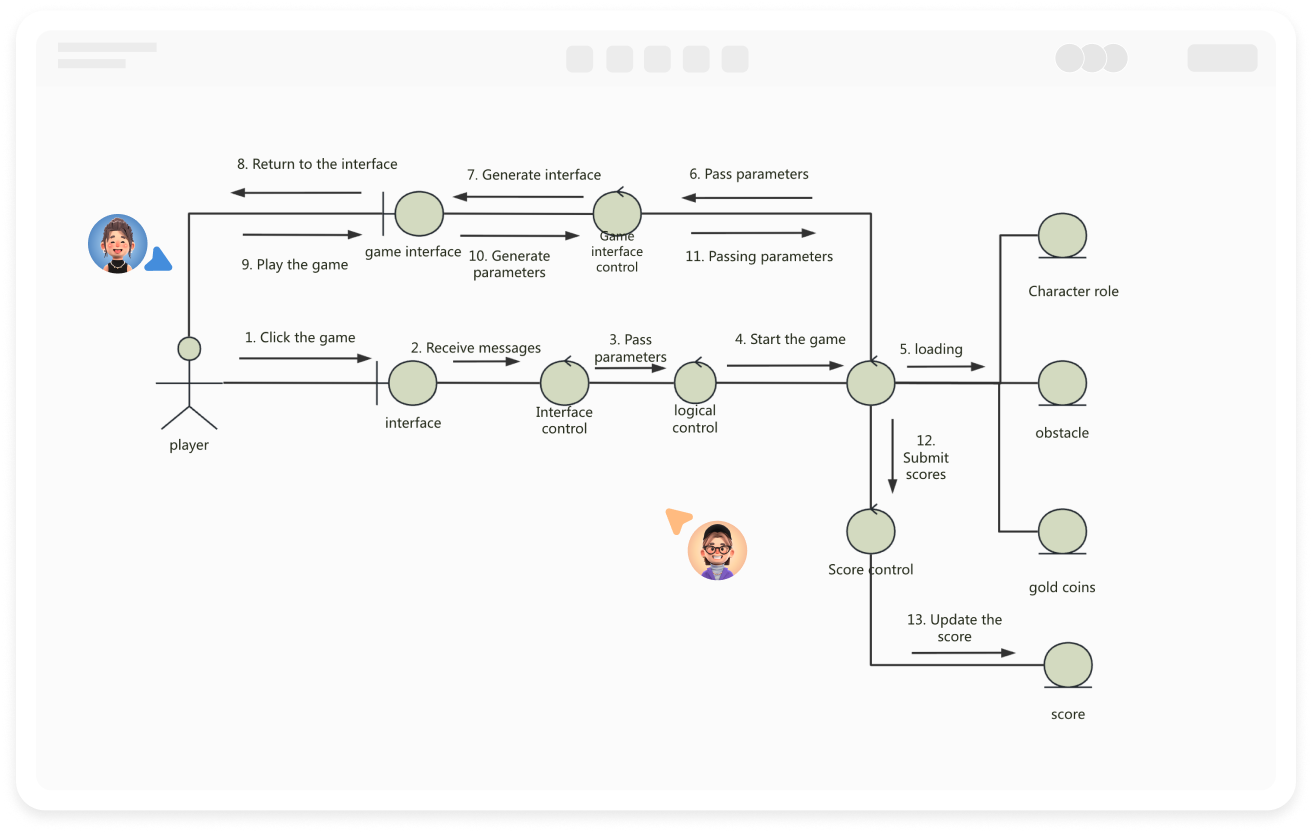

Para sa mga bagay: Ipinapakita ang istrukturang pang-organisasyon ng espasyo ng mga bagay at ang kanilang mga interaksyon

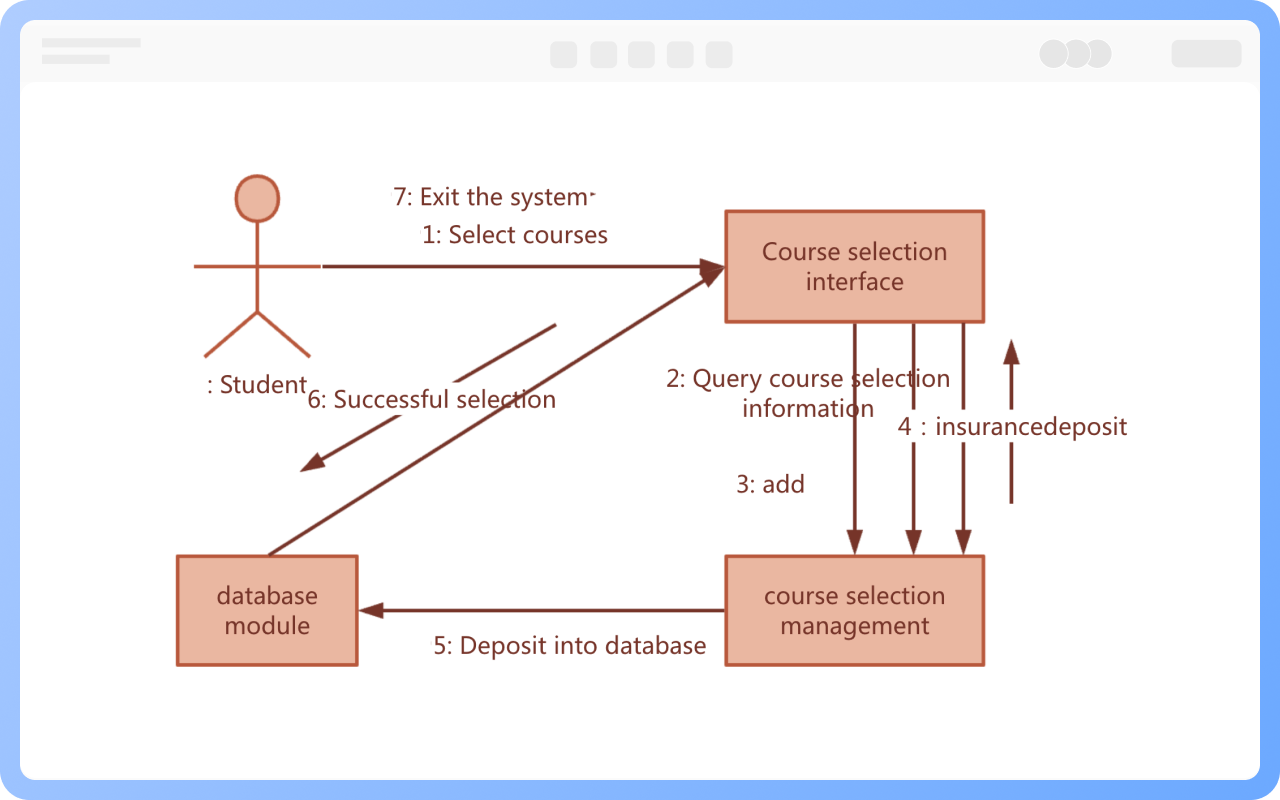

Para sa klase: Ipinapakita ang pagpapatupad ng operasyon ng isang klase
