Les diagrammes de communication et les diagrammes de séquence sont tous deux des diagrammes d'interaction UML, pouvant être convertis l'un en l'autre, avec des acteurs similaires, tous deux pilotés par des messages et ayant un ordre.

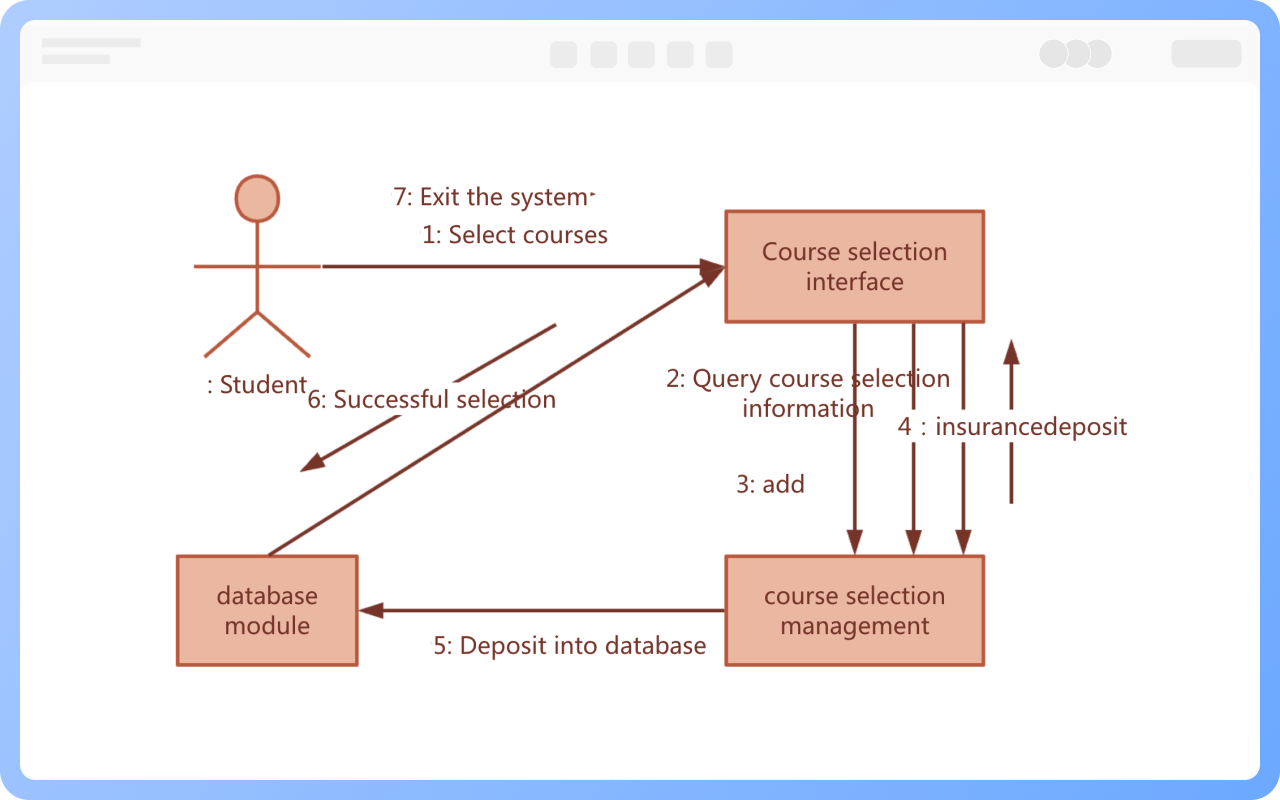

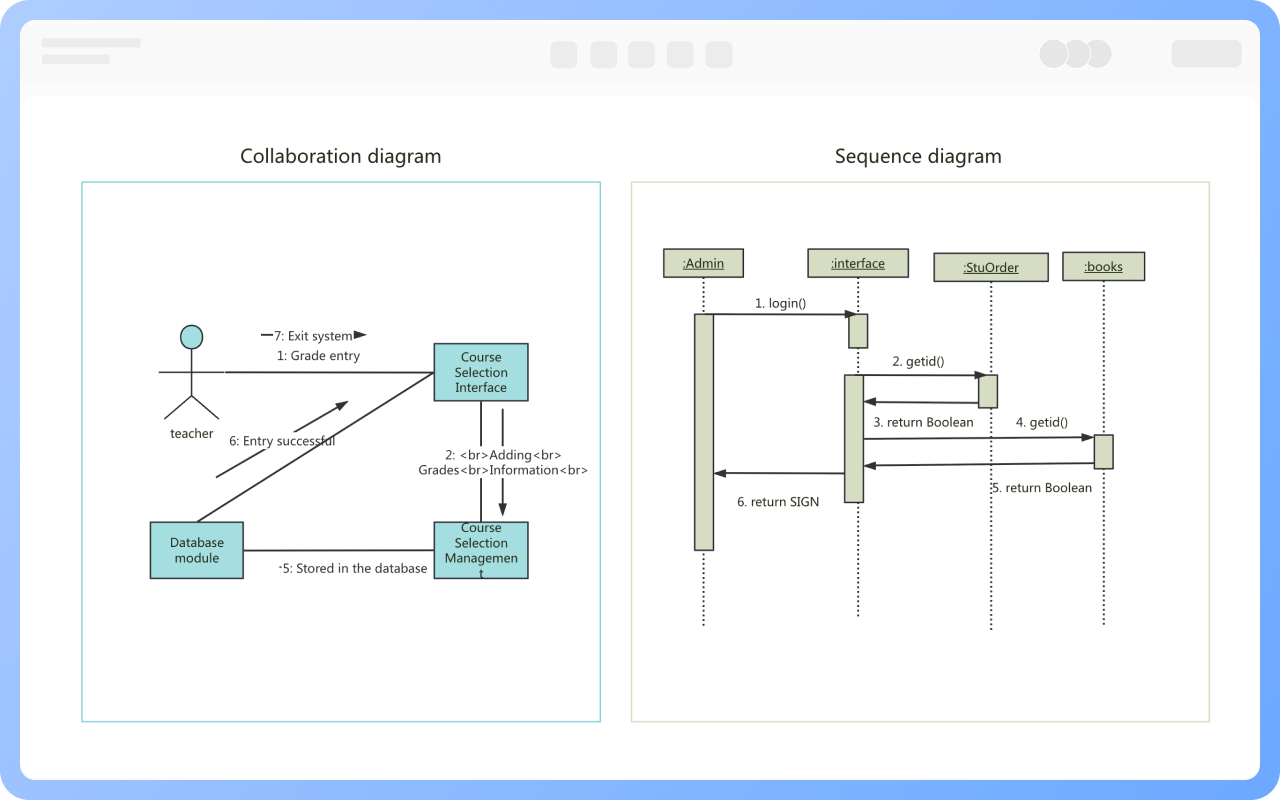

Cependant, il y a des différences évidentes. Le diagramme de communication exprime la relation de coopération entre les objets, tandis que le diagramme de séquence exprime l'ordre chronologique des messages générés par la coopération entre les objets.

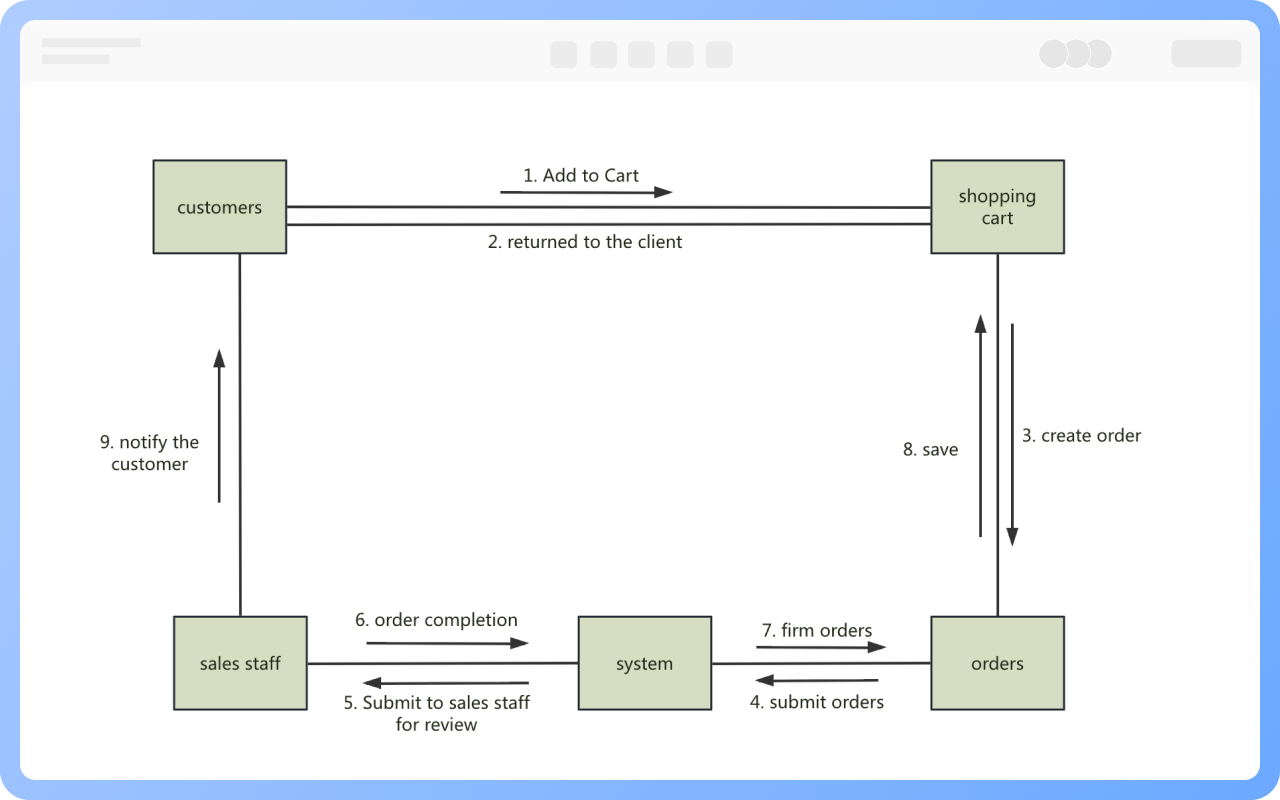

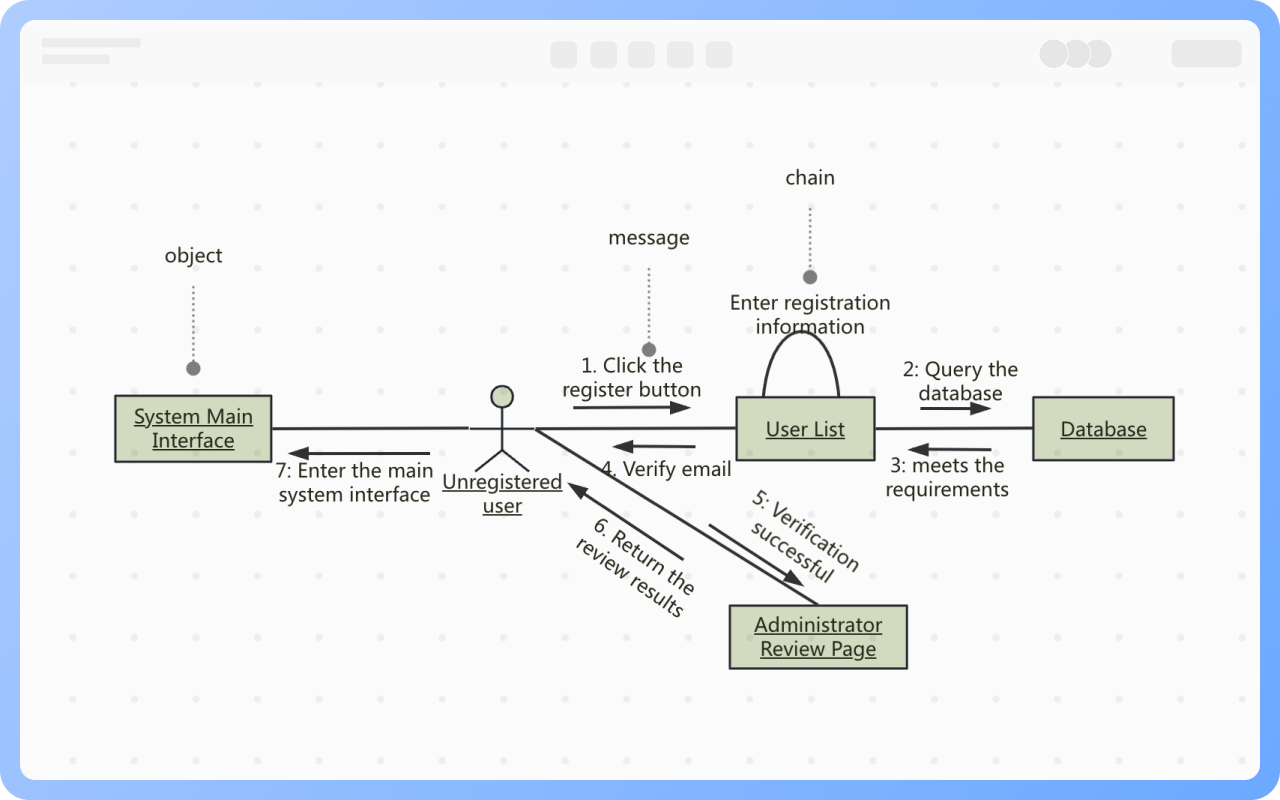

Le diagramme de communication est principalement composé de trois éléments : objets, messages et liens.

Objets : Le concept d'objet dans le diagramme de collaboration est le même que dans le diagramme de séquence, sauf que dans le diagramme de collaboration, il n'est pas possible de représenter la création et la suppression d'objets, donc il n'y a pas de restriction sur la position des objets dans le diagramme.

Messages : Un message est composé de trois parties : l'expéditeur, le destinataire et le nom du message. Pour indiquer l'ordre d'envoi des messages au cours de l'interaction, il est nécessaire d'ajouter un numéro au message.

Liens : Un lien est la connexion entre les objets, c'est aussi une instance d'association de classe, le lien utilise une ligne pleine ou un arc pour connecter deux objets.

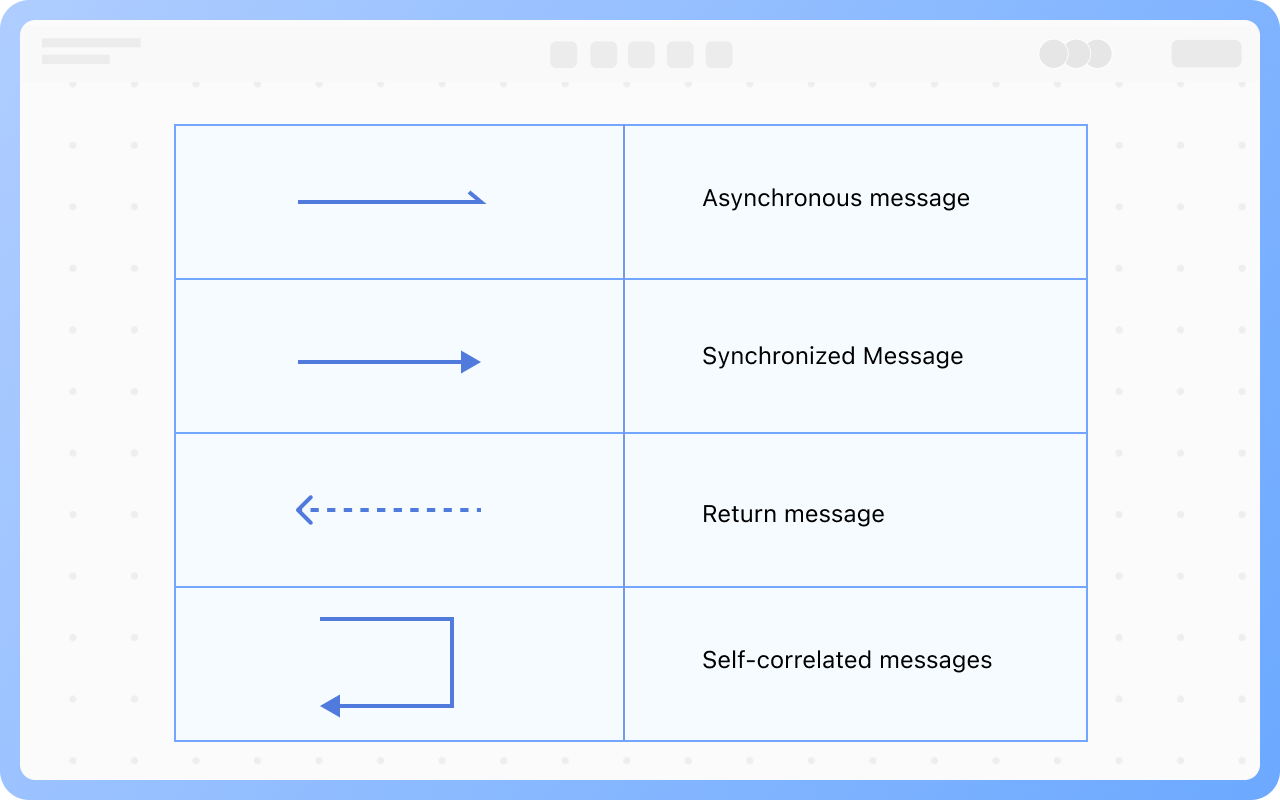

Les messages sont généralement classés en messages synchrones, messages asynchrones, messages de retour et messages d'auto-association.

Message synchrone : Après qu'un objet a envoyé un message, il doit attendre que l'objet récepteur ait répondu et renvoyé un message avant de pouvoir continuer son travail, représenté par une "flèche pleine" ;

Message asynchrone : Après qu'un objet a envoyé un message, il n'a pas besoin d'attendre le retour du message de l'objet récepteur pour continuer son travail, représenté par une "ligne pleine + signe supérieur" ;

Message de retour : Retour d'un appel de procédure, représenté par une "flèche en pointillés" ;

Message d'auto-association : Représente un appel à soi-même d'une méthode, ou l'appel d'une méthode à une autre méthode à l'intérieur d'un même objet, représenté par un "rectangle semi-fermé + flèche pleine en dessous".

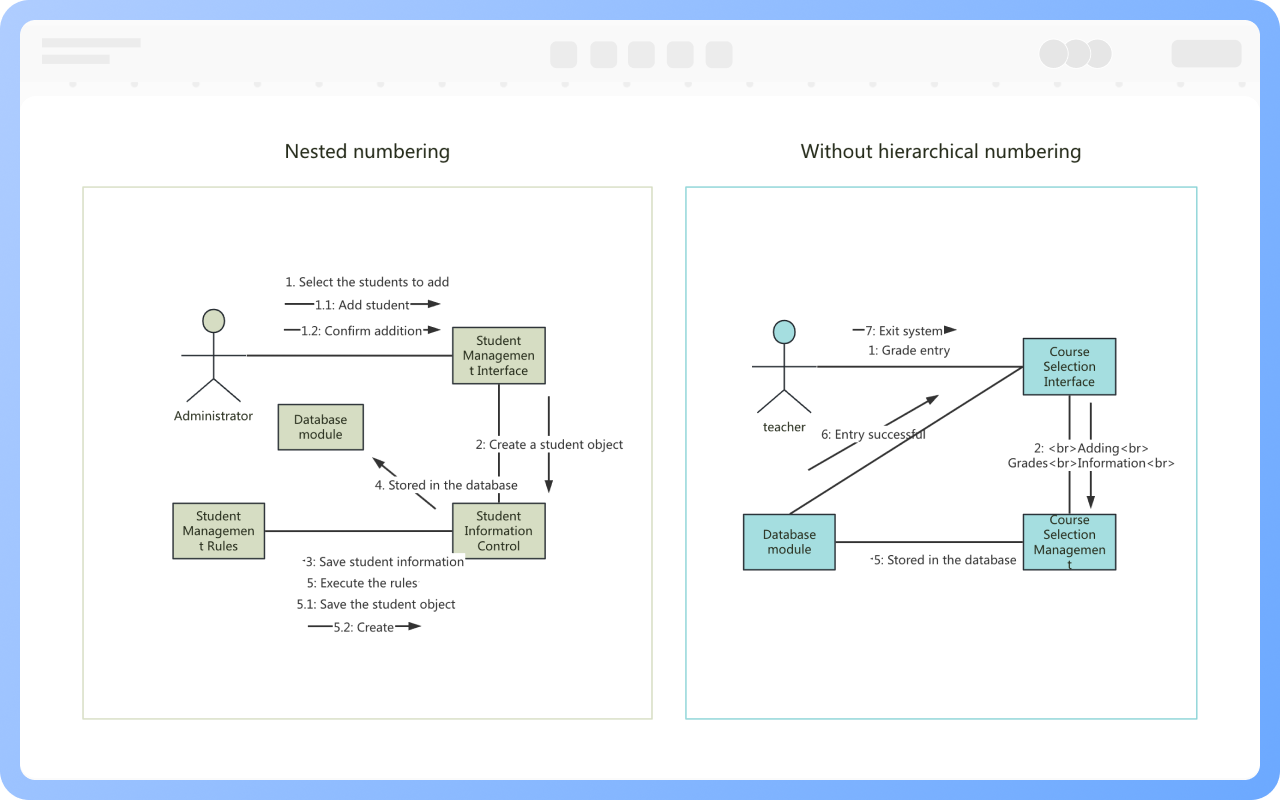

Il existe deux types de numérotation des messages, l'une est une numérotation sans hiérarchie (numérotation séquentielle), simple et intuitive ; l'autre est une numérotation imbriquée, plus facile pour représenter la relation d'inclusion des messages.

1. Définir le contexte de l'interaction

2. Définir le scénario de l'interaction

3. Définir les caractéristiques initiales de chaque objet

4. Décrire les chaînes possibles de transmission d'informations entre les objets

5. Attribuer un numéro d'ordre aux messages

Pour les cas d'utilisation : Reflète l'expression logique du contexte d'utilisation spécifique en décrivant la transmission des messages entre les objets

Pour les objets : Montre la structure organisationnelle spatiale des objets et leurs relations d'interaction

Pour les classes : Représente l'implémentation des opérations d'une classe
