Diagram kolaborasi juga disebut diagram komunikasi, adalah diagram interaksi UML yang menunjukkan kolaborasi antara objek karena peristiwa sistem yang dijelaskan oleh use case, dengan fokus pada hubungan kerjasama antara objek. Diagram kolaborasi menyoroti bagaimana objek terhubung dan pesan apa yang disampaikan saat berpartisipasi dalam interaksi tertentu.

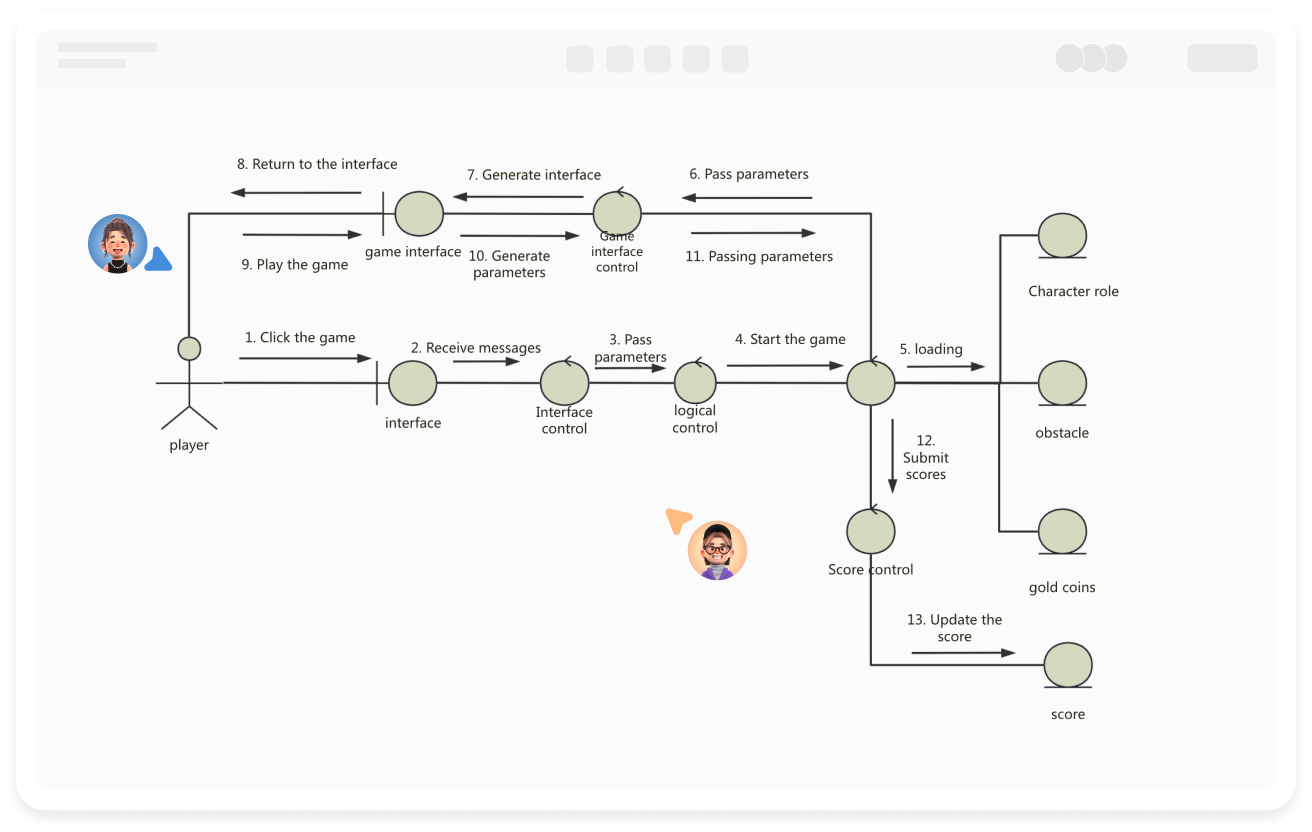

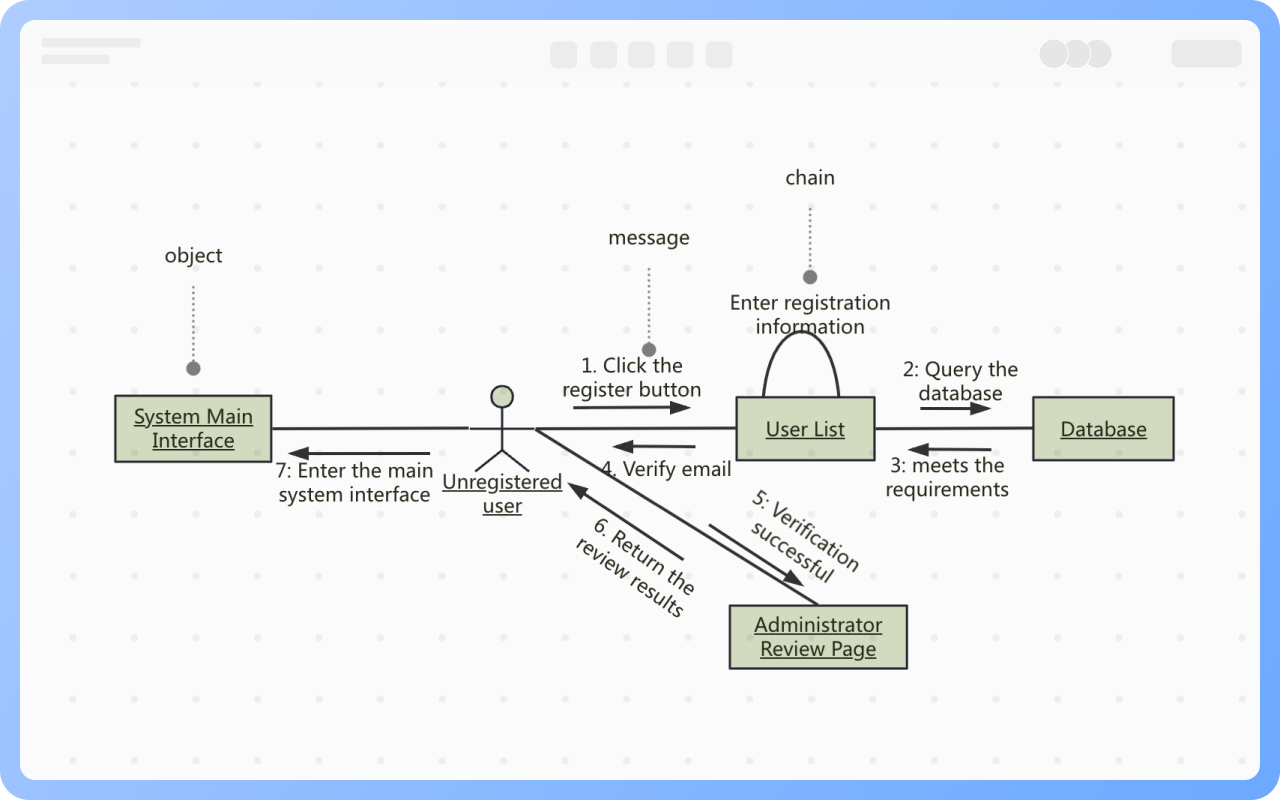

Diagram kolaborasi terutama terdiri dari tiga elemen: objek, pesan, dan tautan. Interaksi antara objek ditunjukkan dengan membangun tautan di antara objek dan menambahkan pesan pada tautan tersebut. Nama pesan mencerminkan niat objek yang dirujuk.
Diagram kolaborasi menggambarkan interaksi objek dalam format grafik atau grid, di mana objek dapat ditempatkan di posisi mana pun dalam diagram. Saat menggunakan diagram kolaborasi, interaksi antar objek ditunjukkan dengan membangun tautan di antara objek dan melampirkan informasi di atasnya. Nama pesan mencerminkan niat objek yang dirujuk saat berinteraksi dengan objek yang dirujuk.
Kolaborasi multi-pengguna real-time dengan tautan yang dapat dibagikan untuk transfer informasi instan
Hasilkan grafik otomatis dari teks dengan peningkatan gaya
Tema bawaan dengan kustomisasi penuh
Mendukung ikon, gambar, label, rumus LaTeX, blok kode, tautan, lampiran
Ekspor: PNG, VISIO, PDF, SVG | Impor: VISIO, Mermaid
Penyimpanan cloud real-time, sinkronisasi multi-perangkat, riwayat versi, dan keamanan data

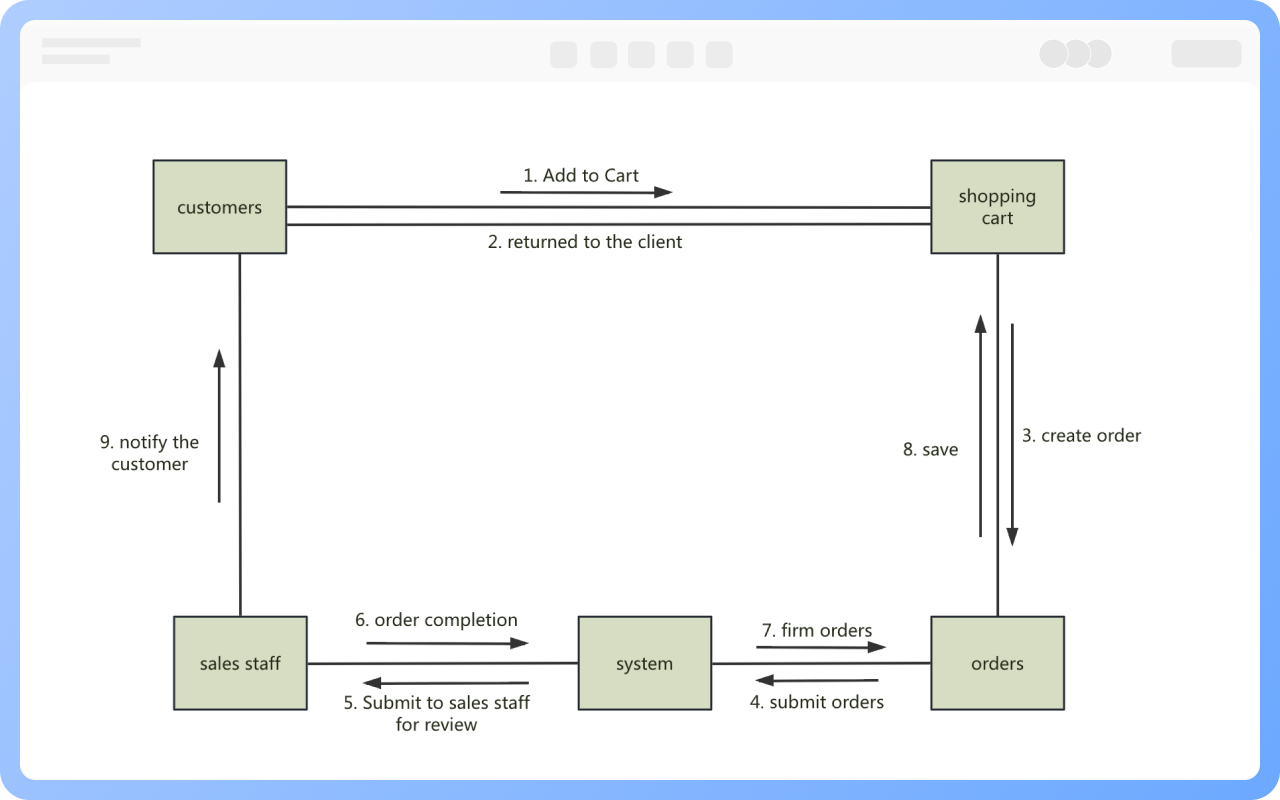

Diagram komunikasi dan diagram urutan keduanya adalah diagram interaksi UML, dapat saling dikonversi, memiliki subjek tanggung jawab yang serupa, dan keduanya digerakkan oleh pesan, memiliki urutan tertentu.
Namun, ada perbedaan yang jelas. Diagram komunikasi menyatakan hubungan kerjasama antar objek, sedangkan diagram urutan menyatakan urutan waktu terjadinya pesan kerjasama antar objek.

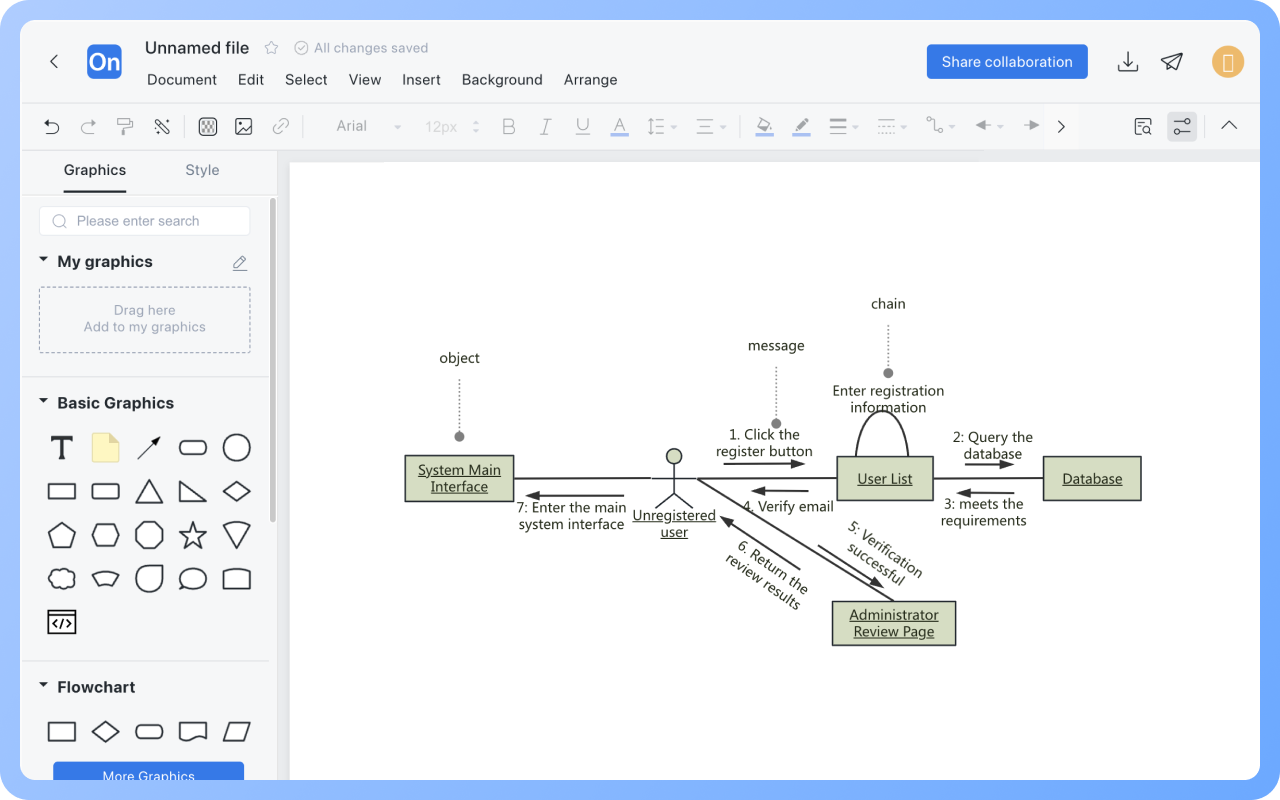

Diagram komunikasi terutama terdiri dari tiga elemen: objek, pesan, dan rantai.
Objek: Konsep objek dalam diagram kolaborasi dan diagram urutan adalah sama, hanya saja dalam diagram kolaborasi, tidak dapat menyatakan pembuatan dan pembatalan objek, sehingga tidak ada batasan posisi objek dalam diagram.
Pesan: Pesan terdiri dari tiga bagian: pengirim, penerima, dan nama pesan. Untuk menjelaskan urutan pengiriman pesan selama interaksi, perlu menambahkan nomor urut pada pesan.
Rantai: Rantai adalah koneksi antar objek, juga merupakan contoh asosiasi kelas, rantai menggunakan garis lurus atau busur untuk menghubungkan dua objek.
Pesan umumnya dibagi menjadi pesan sinkron, pesan asinkron, pesan balasan, dan pesan self-association.
Pesan Sinkron: Setelah objek mengirim pesan, objek penerima harus merespons dan mengembalikan pesan sebelum dapat melanjutkan pekerjaan lain, ditunjukkan dengan "panah garis lurus";
Pesan Asinkron: Setelah objek mengirim pesan, tidak perlu menunggu pesan balasan dari objek penerima untuk melanjutkan pekerjaan lain, ditunjukkan dengan "garis lurus + tanda lebih besar";
Pesan Balasan: Mengembalikan dari pemanggilan proses, ditunjukkan dengan "panah garis putus-putus";
Pesan Self-Association: Menunjukkan pemanggilan diri suatu metode, atau pemanggilan metode lain dalam satu objek, ditunjukkan dengan "persegi panjang semi-tertutup + panah garis lurus di bawah".

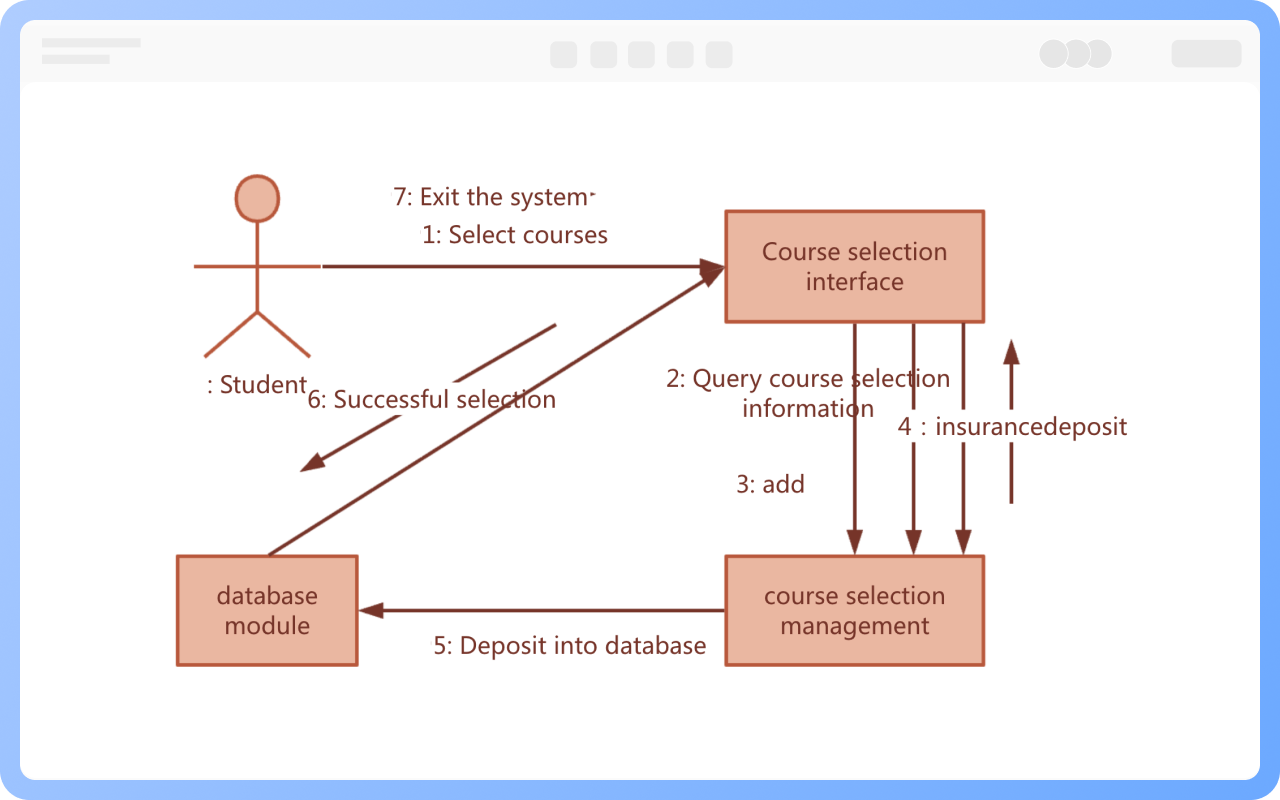

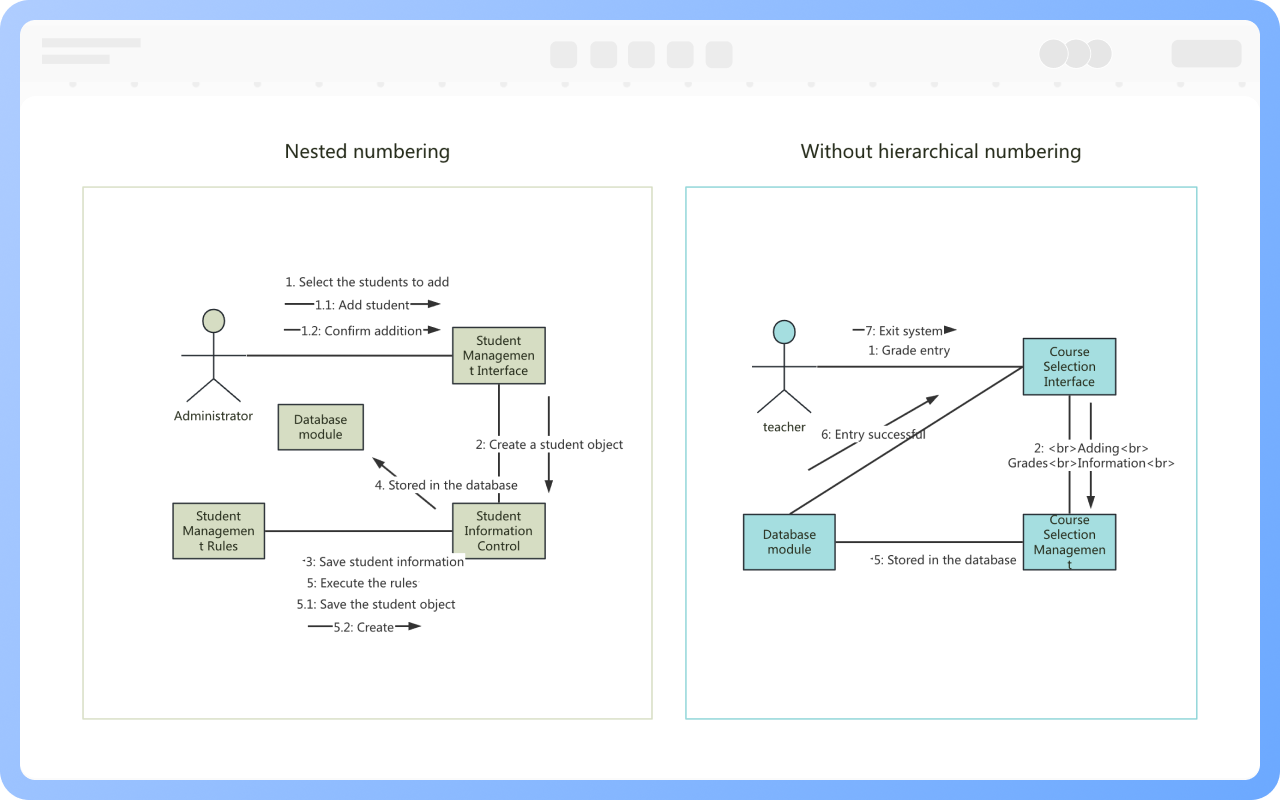

Penomoran pesan ada dua jenis, satu adalah penomoran tanpa hierarki (penomoran berurutan), sederhana dan intuitif; yang lainnya adalah penomoran bersarang, lebih mudah untuk menyatakan hubungan inklusi pesan.
1, Atur konteks interaksi
2, Atur skenario interaksi
3, Atur karakteristik awal untuk setiap objek
4, Jelaskan rantai di mana informasi mungkin mengalir antara objek
5, Atur nomor urut pesan
Untuk Use Case: Menyatakan logika ekspresi konteks penggunaan spesifik melalui deskripsi pengiriman pesan antar objek
Untuk Objek: Menampilkan struktur organisasi ruang dari objek dan hubungan interaksinya
Untuk Kelas: Menunjukkan implementasi operasi kelas
Diagram komunikasi dan diagram urutan saat menggambarkan interaksi objek, meskipun keduanya fokus pada pengiriman pesan antar objek, namun memiliki fokus yang berbeda dan tidak dapat sepenuhnya menggantikan satu sama lain.
Diagram urutan menekankan urutan waktu pengiriman pesan antar objek, sedangkan diagram komunikasi lebih fokus pada struktur antar objek dan cara pengiriman pesan.
Konsep objek dalam diagram komunikasi sama dengan yang ada dalam diagram urutan, dan ada tiga cara penamaan:
1) Menampilkan nama objek dan nama kelas
2) Hanya menampilkan nama objek, tidak menampilkan nama kelas
3) Hanya menampilkan nama kelas, tidak menampilkan nama objek
Ketiga cara penamaan ini sesuai standar, pilih yang paling mudah dipahami oleh pembaca.
Tidak. Setiap pesan memiliki nomor, yang umumnya berupa bilangan bulat, untuk menunjukkan urutan pengiriman pesan.
Urutan waktu dalam diagram urutan adalah dari atas ke bawah, sedangkan dalam diagram komunikasi urutan waktu dinyatakan melalui nomor pesan.
Rantai umumnya memiliki dua bentuk. Salah satunya adalah menghubungkan dua objek yang berbeda, dinyatakan dengan garis lurus, dan yang lainnya adalah objek menghubungkan dirinya sendiri, dinyatakan dengan busur.
Diagram komunikasi menggunakan panah untuk menunjukkan arah pesan, panah yang salah akan membalikkan aliran kontrol, jadi harus dengan ketat menandai arah panah, mengarah ke penerima pesan.
Diagram komunikasi cocok untuk mengekspresikan skenario interaksi dengan struktur yang jelas antar objek, tidak cocok untuk menggambar alur sistem keseluruhan dalam satu diagram, karena akan menyebabkan objek dan garis menjadi kacau dan sulit dibedakan, jadi setiap diagram fokus pada satu kasus penggunaan atau interaksi modul, jumlah objek dikendalikan dalam 5-7.
