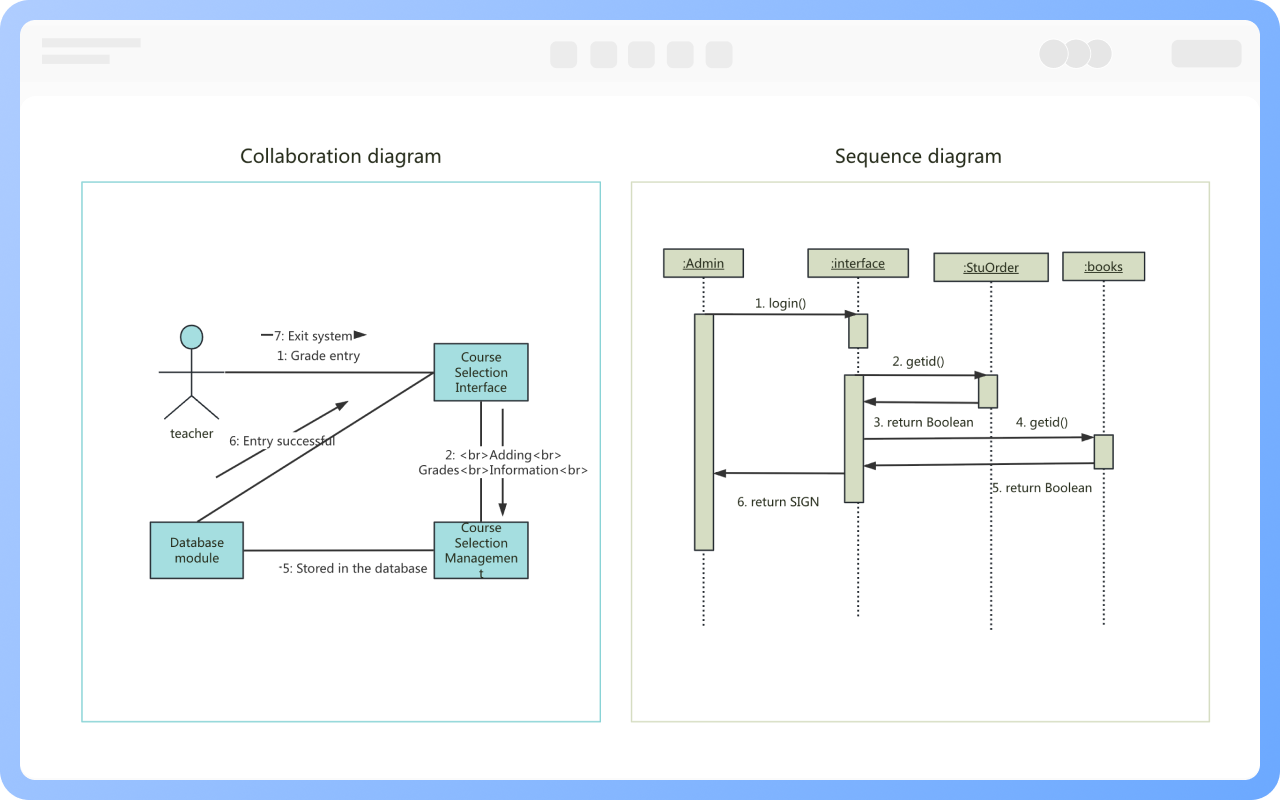

Диаграммы коммуникации и диаграммы последовательности — это диаграммы взаимодействия UML, которые могут быть взаимно преобразованы, имеют схожие субъекты ответственности, управляются сообщениями и имеют последовательность.
Однако у них есть явные различия: диаграмма коммуникации выражает кооперативные отношения между объектами, а диаграмма последовательности выражает временную последовательность сообщений, возникающих в результате сотрудничества между объектами.

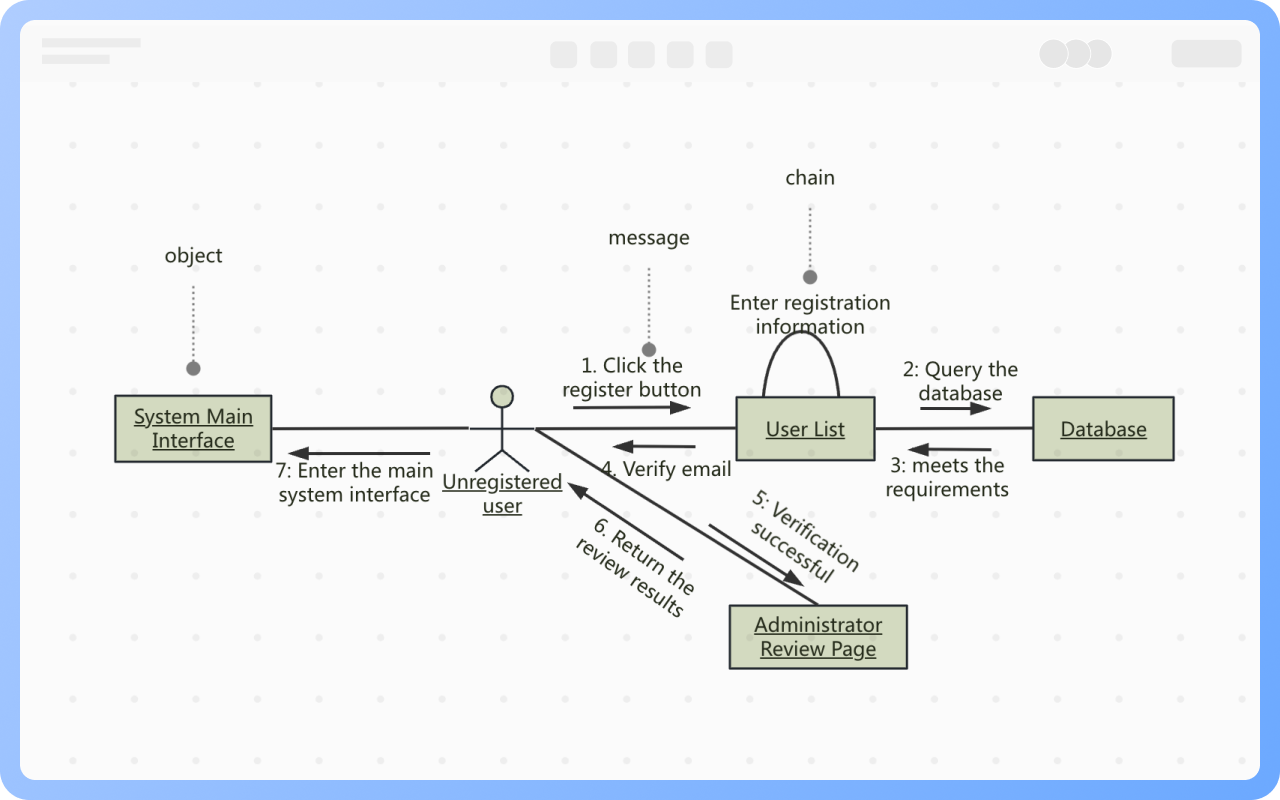

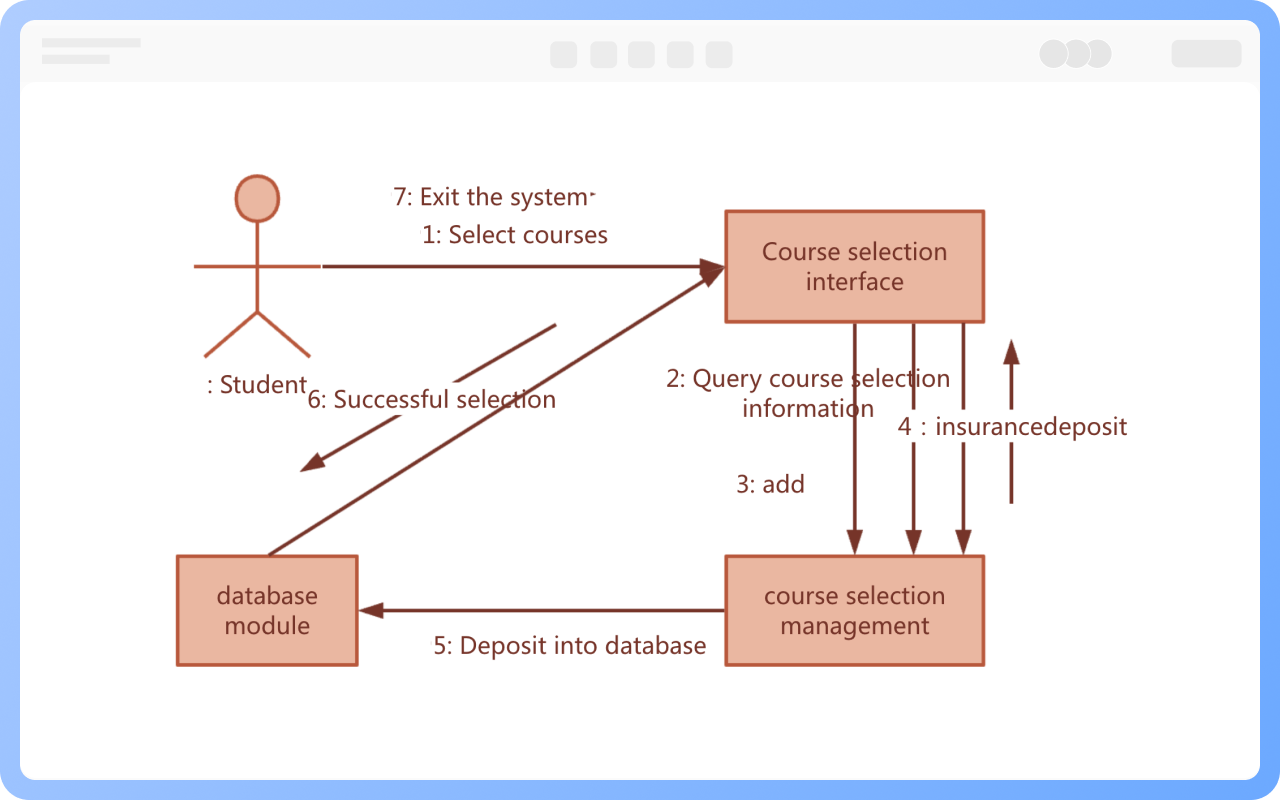

Диаграмма коммуникации в основном состоит из трех элементов: объектов, сообщений и связей.

Объект: Концепция объекта в диаграммах кооперации и диаграммах последовательности одинакова, только в диаграмме кооперации невозможно отразить создание и уничтожение объекта, поэтому для позиции объекта на диаграмме нет ограничений.

Сообщение: Сообщение состоит из трех частей: отправителя, получателя и названия сообщения. Чтобы указать порядок отправки сообщений в процессе взаимодействия, необходимо добавить к сообщению номер.

Связь: Связь — это соединение между объектами, а также экземпляр ассоциации классов. Связь соединяет два объекта с помощью сплошной линии или дуги.

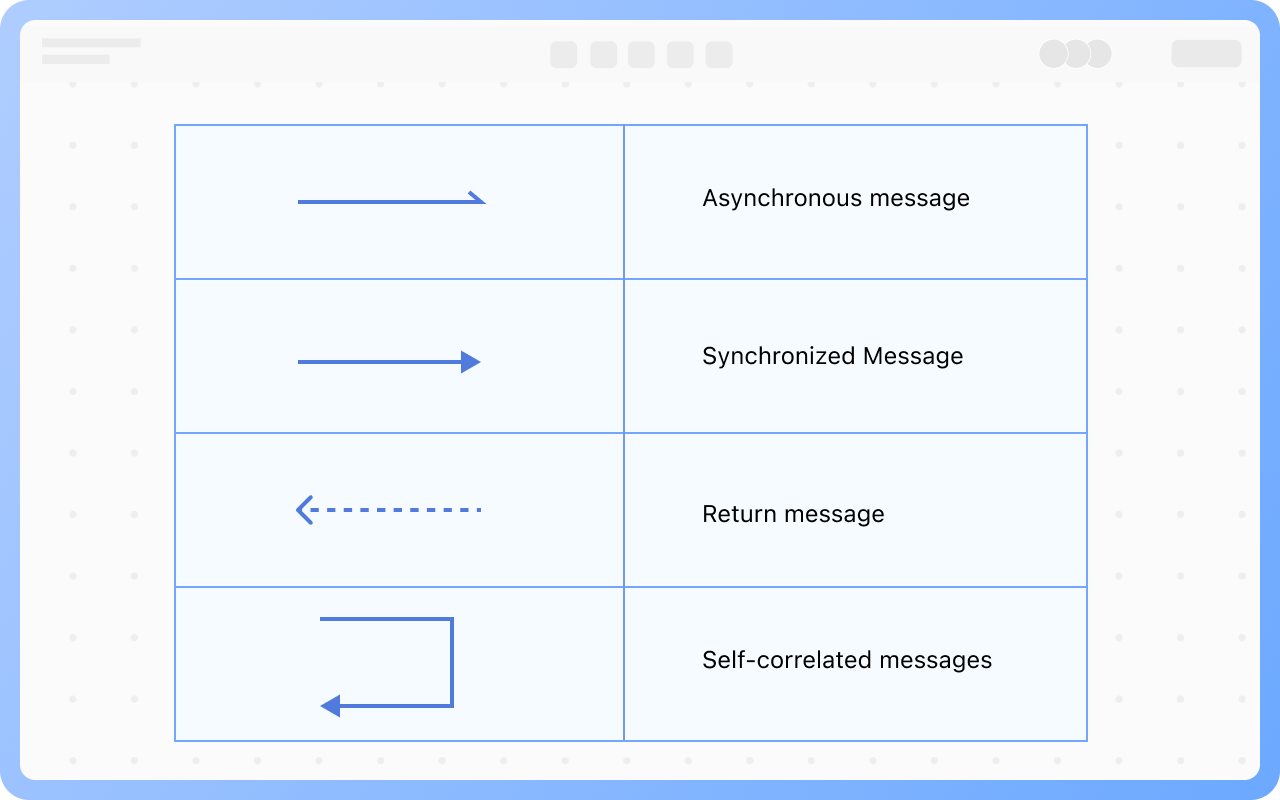

Сообщения обычно делятся на синхронные сообщения, асинхронные сообщения, ответные сообщения и сообщения самосвязи.

Синхронное сообщение: После отправки сообщения объект должен дождаться ответа от объекта-получателя и только затем продолжить работу, обозначается 'сплошной стрелкой';

Асинхронное сообщение: После отправки сообщения объект может продолжать выполнять другие задачи, не дожидаясь ответного сообщения от объекта-получателя, обозначается 'сплошной линией + знаком больше';

Ответное сообщение: Возврат из вызова процедуры, обозначается 'пунктирной стрелкой';

Сообщение самосвязи: Обозначает самообращение метода или вызов одного метода другим внутри объекта, обозначается 'полузакрытым прямоугольником + нижней сплошной стрелкой'.

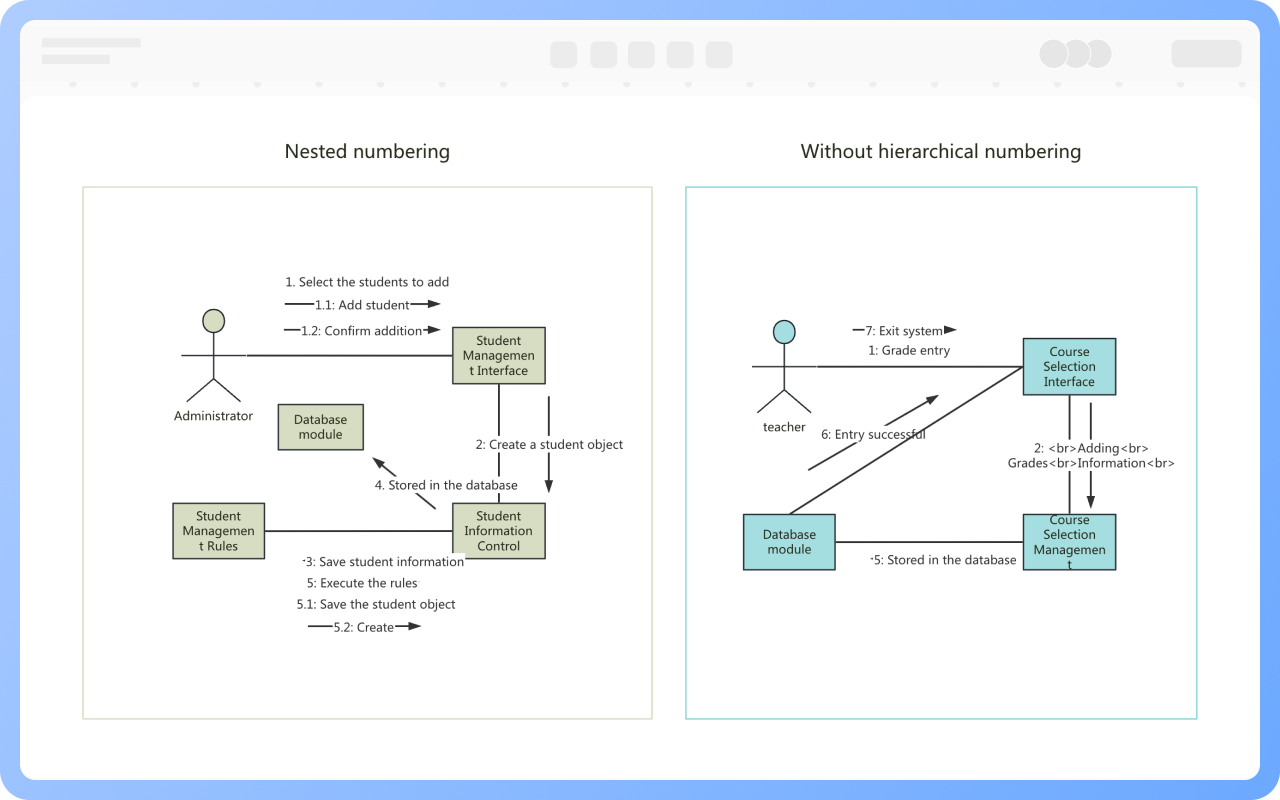

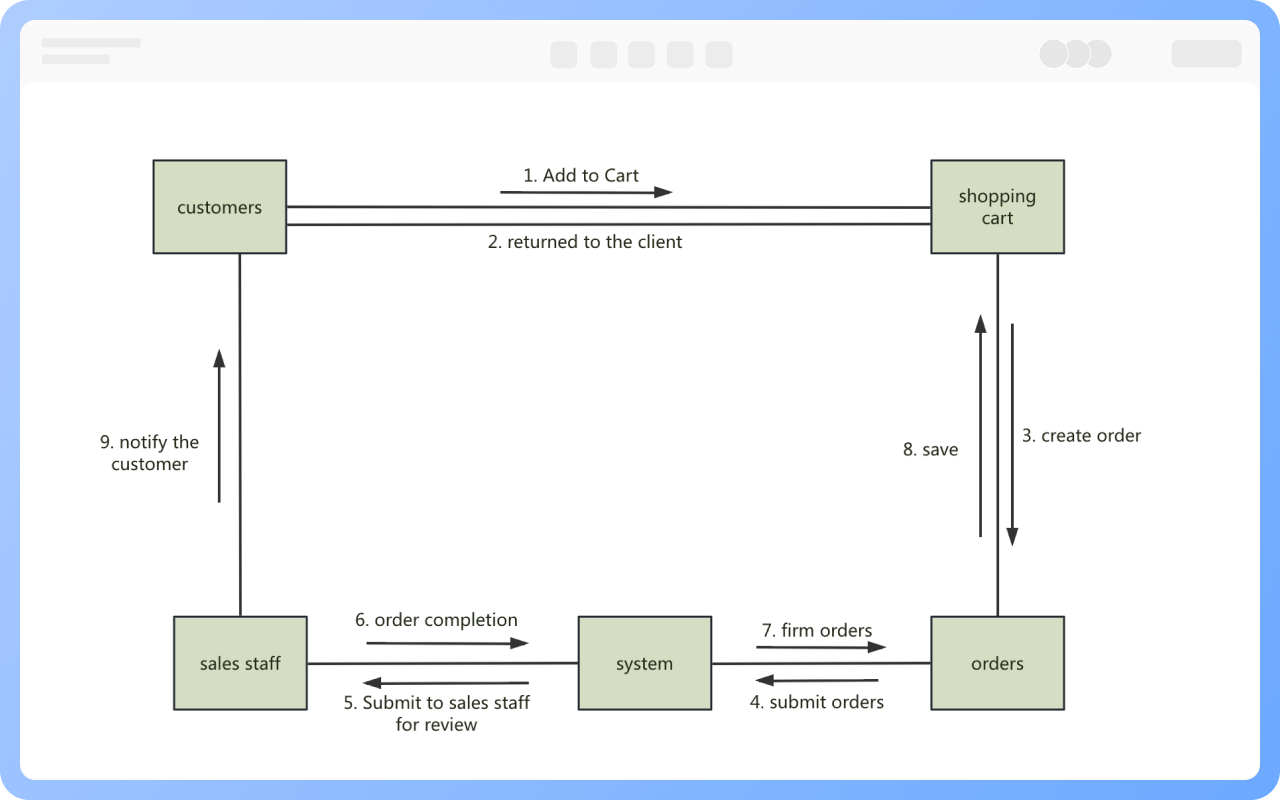

Существует два типа нумерации сообщений: безуровневая нумерация (по порядку), простая и интуитивная; и вложенная нумерация, которая легче отображает отношения включения сообщений.

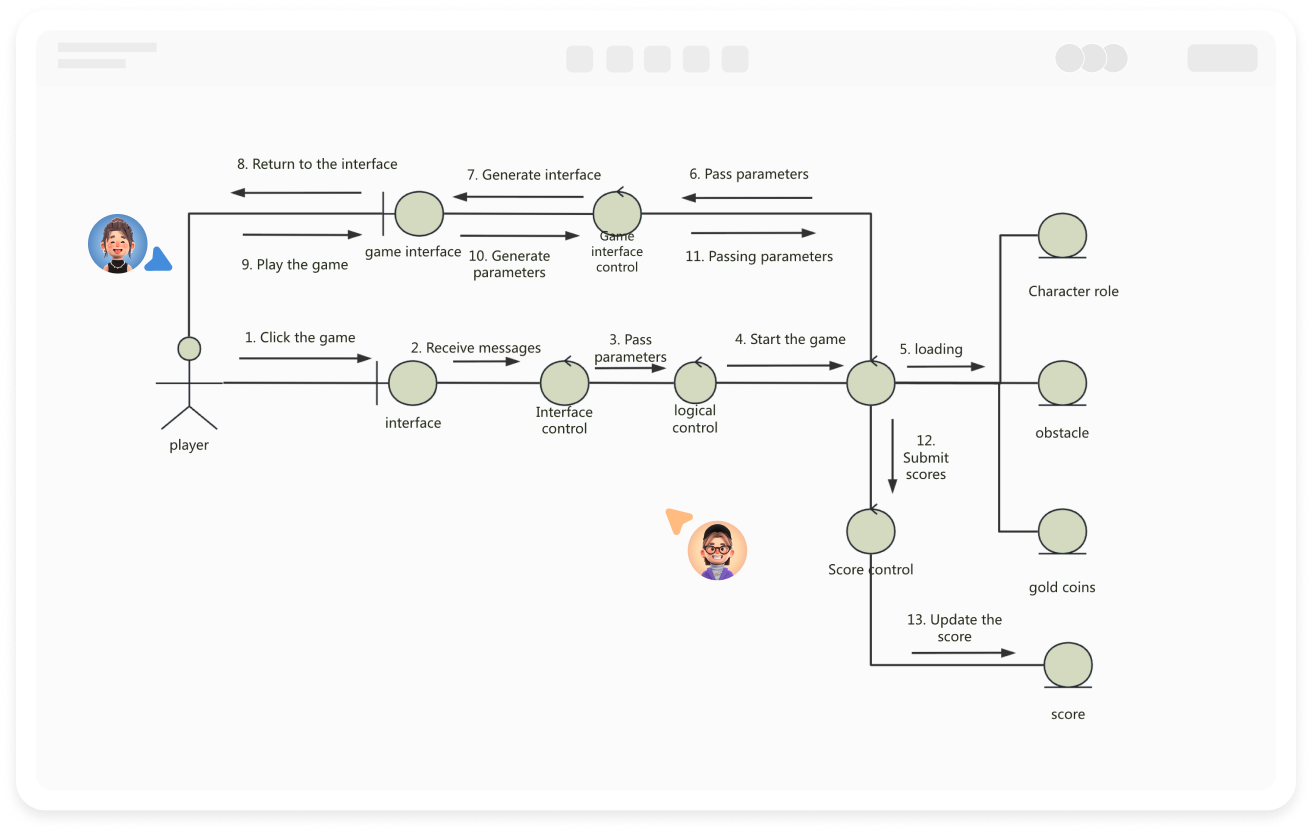

1. Установите контекст взаимодействия

2. Установите сценарий взаимодействия

3. Установите начальные характеристики для каждого объекта

4. Опишите цепочки, по которым информация может передаваться между объектами

5. Установите порядковые номера сообщений

Для случаев использования: Отражает логическое выражение конкретного контекста использования, описывая передачу сообщений между объектами

Для объектов: Показывает пространственную организацию объектов и их взаимодействий

Для классов: Отображает реализацию операций класса
