Диаграмма пакетов состоит из пакетов и отношений между пакетами, демонстрируя зависимости между различными модулями системы через описание отношений между пакетами.
Пакет является механизмом для организации и управления различными элементами модели в UML. Он организует концептуально похожие и связанные элементы модели в пакет, формируя модули с различными функциями или целями, и может контролировать видимость элементов в пакете, чтобы помочь людям лучше понимать сложные системы.
Любой элемент UML может быть сгруппирован в пакет, поэтому классы, объекты, варианты использования, компоненты, узлы, экземпляры узлов и т.д., могут быть организованы в пакеты, что упрощает управление организацией бесчисленных элементов, содержащихся в реальной модели UML.

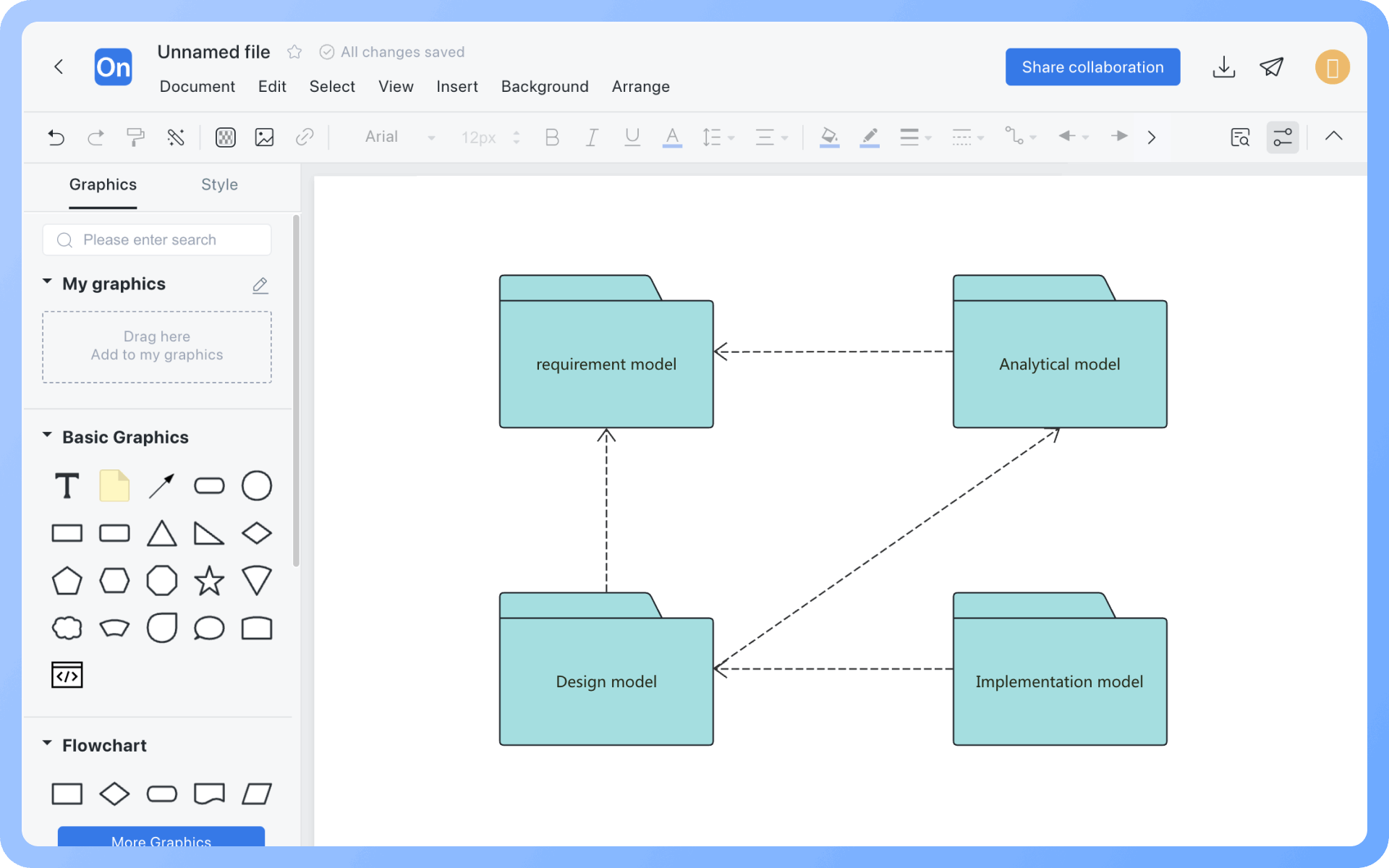

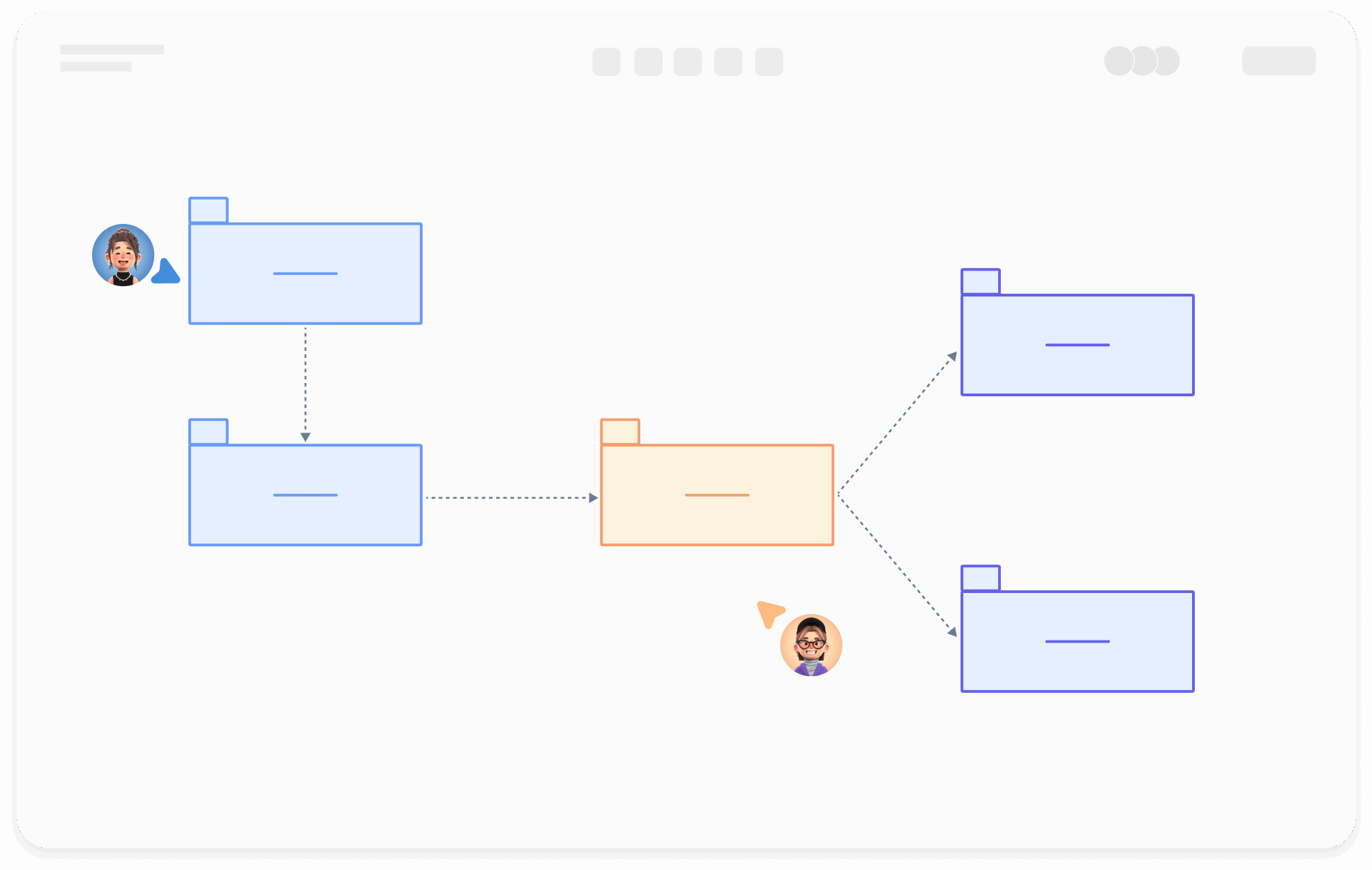

Совместная работа в реальном времени с доступом по ссылке для мгновенной передачи данных
Автоматическое создание графики из текста с улучшением стиля
Встроенные темы с полной настройкой
Поддерживает иконки, изображения, метки, формулы LaTeX, блоки кода, ссылки, вложения
Экспорт: PNG, VISIO, PDF, SVG | Импорт: VISIO, Mermaid
Облачное хранение в реальном времени, синхронизация устройств, история версий и защита данных

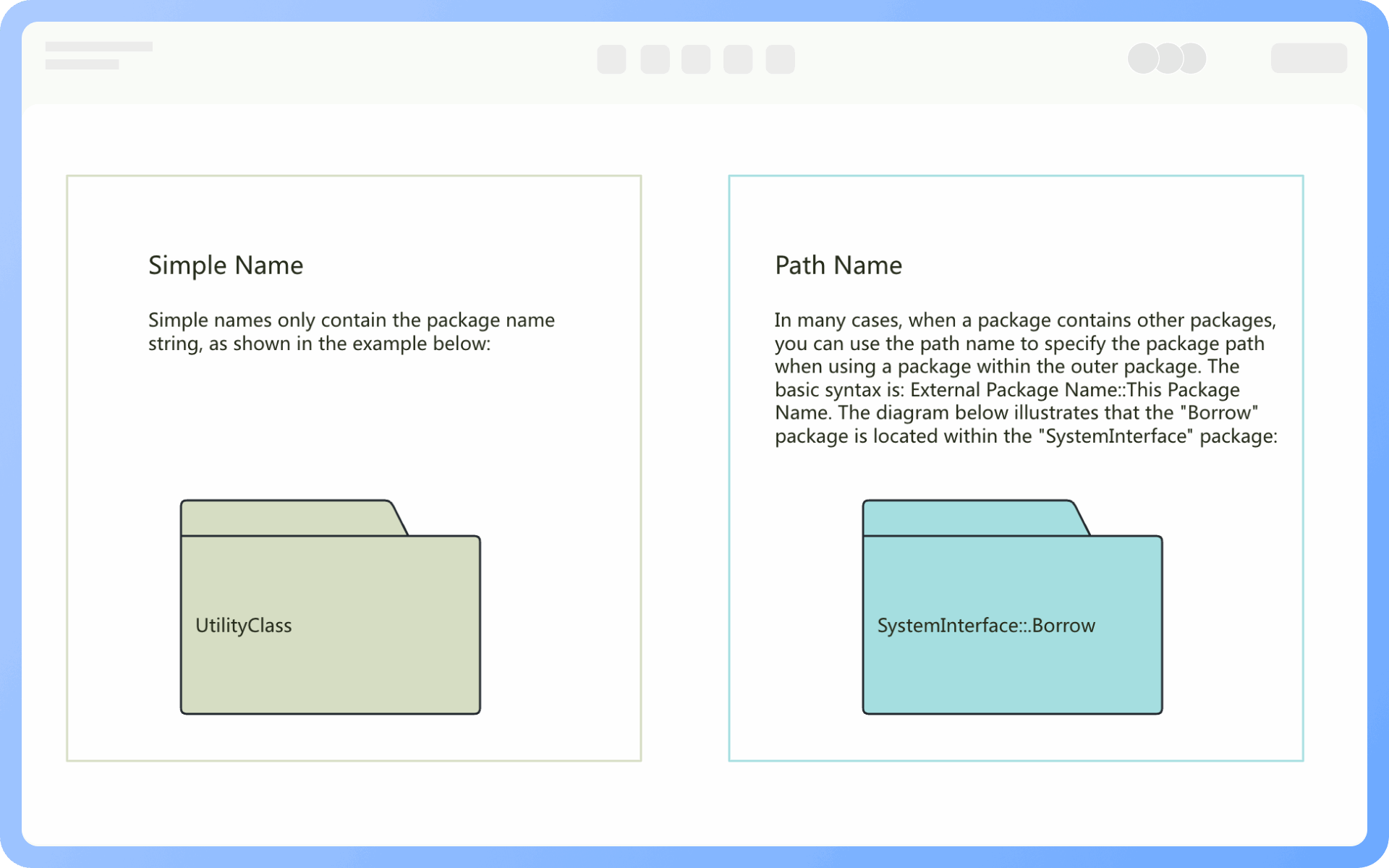

На том же уровне каждый пакет должен иметь уникальное имя, отличающееся от других пакетов. Имена пакетов бывают двух форм:
Простое имя: Простое имя использует только строку имени пакета;
Имя пути: Во многих случаях пакет содержит другие пакеты, поэтому внешнее имя пакета используется для указания пути пакета. Основной синтаксис следующий: [Внешнее Имя Пакета::Это Имя Пакета].
Пакет является механизмом группировки, поэтому он может содержать любые элементы в UML, такие как классы, объекты, сценарии использования, интерфейсы, компоненты, узлы и т.д. Он также может содержать другие пакеты, диаграммы сценариев использования, диаграммы взаимодействия, диаграммы последовательности и т.д.

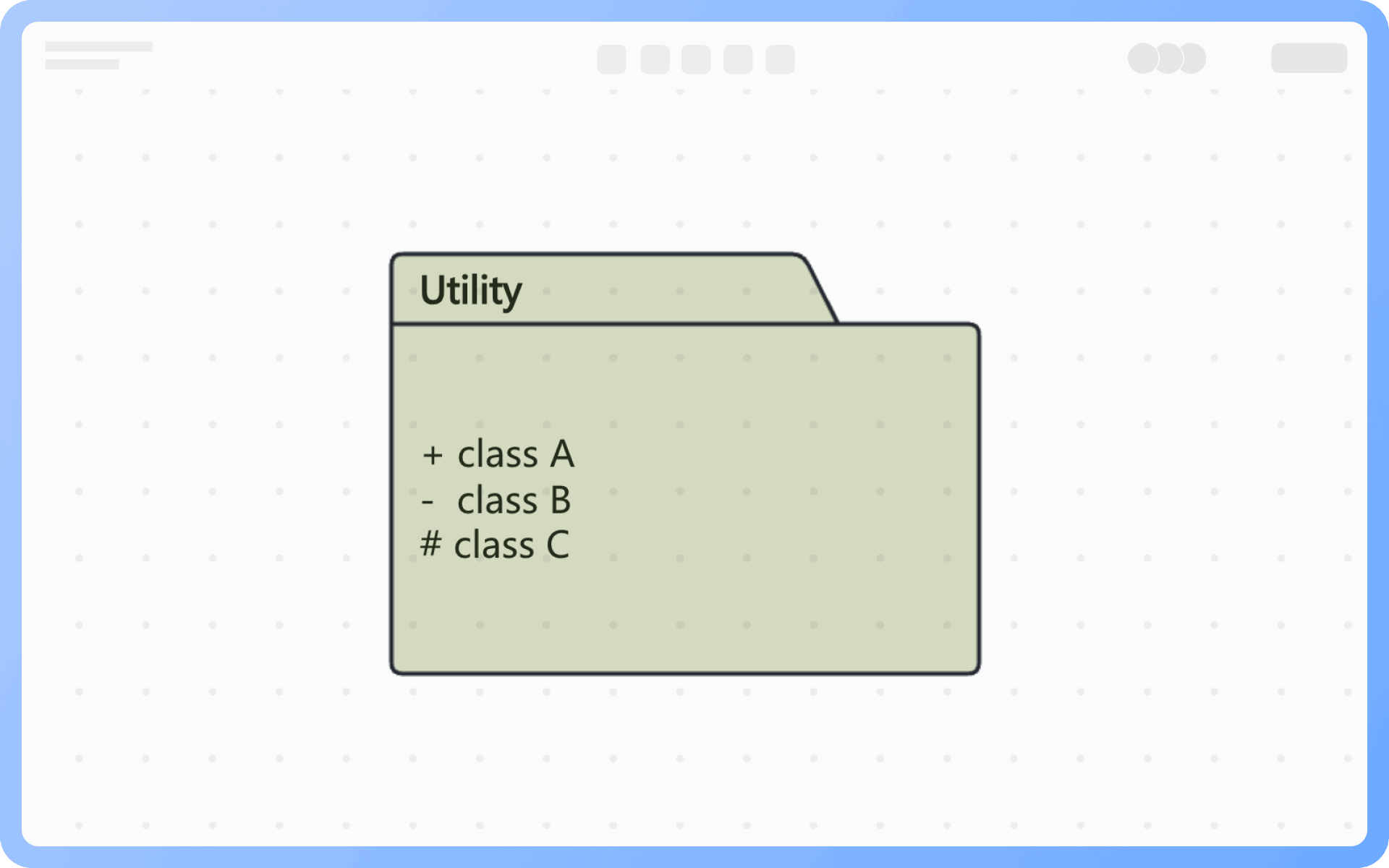

Видимость элементов внутри пакета относится к разрешениям доступа внешних элементов к элементам внутри пакета. Существует обычно три разрешения: публичное, приватное, защищенное.

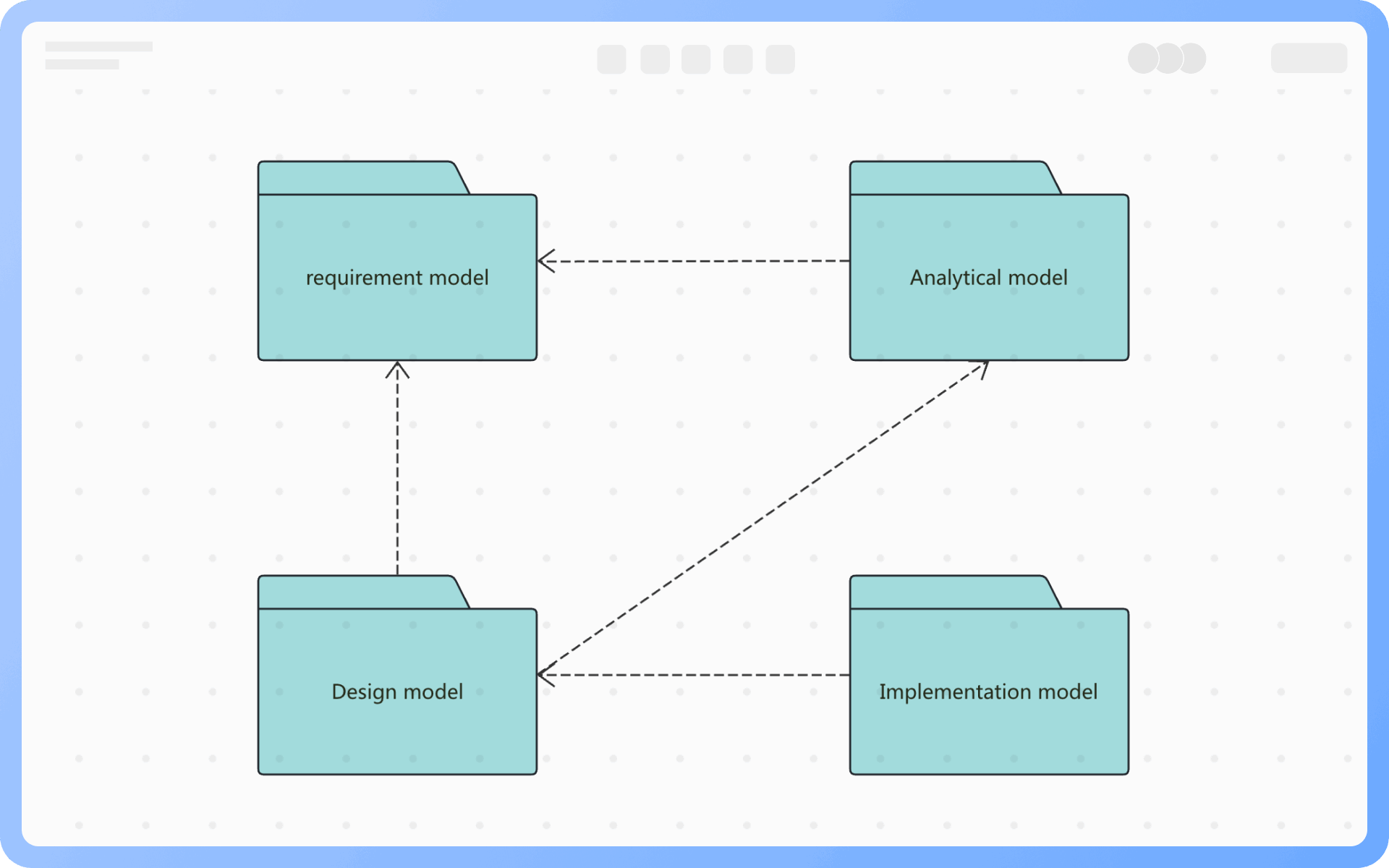

Зависимость отношений: Зависимость отношений между пакетами относится к зависимости, существующей между несколькими элементами в двух пакетах. Зависимость представляется пунктирной стрелкой, указывающей от зависимого пакета к пакету, от которого он зависит. Отношение зависимости между пакетами может быть обобщением, реализацией, импортом и т.д.
Обобщение отношений: Обобщение отношений между пакетами похоже на обобщение отношений между классами. Это обобщение означает, что специализированный пакет может заменять элементы в общем пакете и может добавлять новые элементы. Фактически, обобщение между пакетами также является видом зависимости отношений.

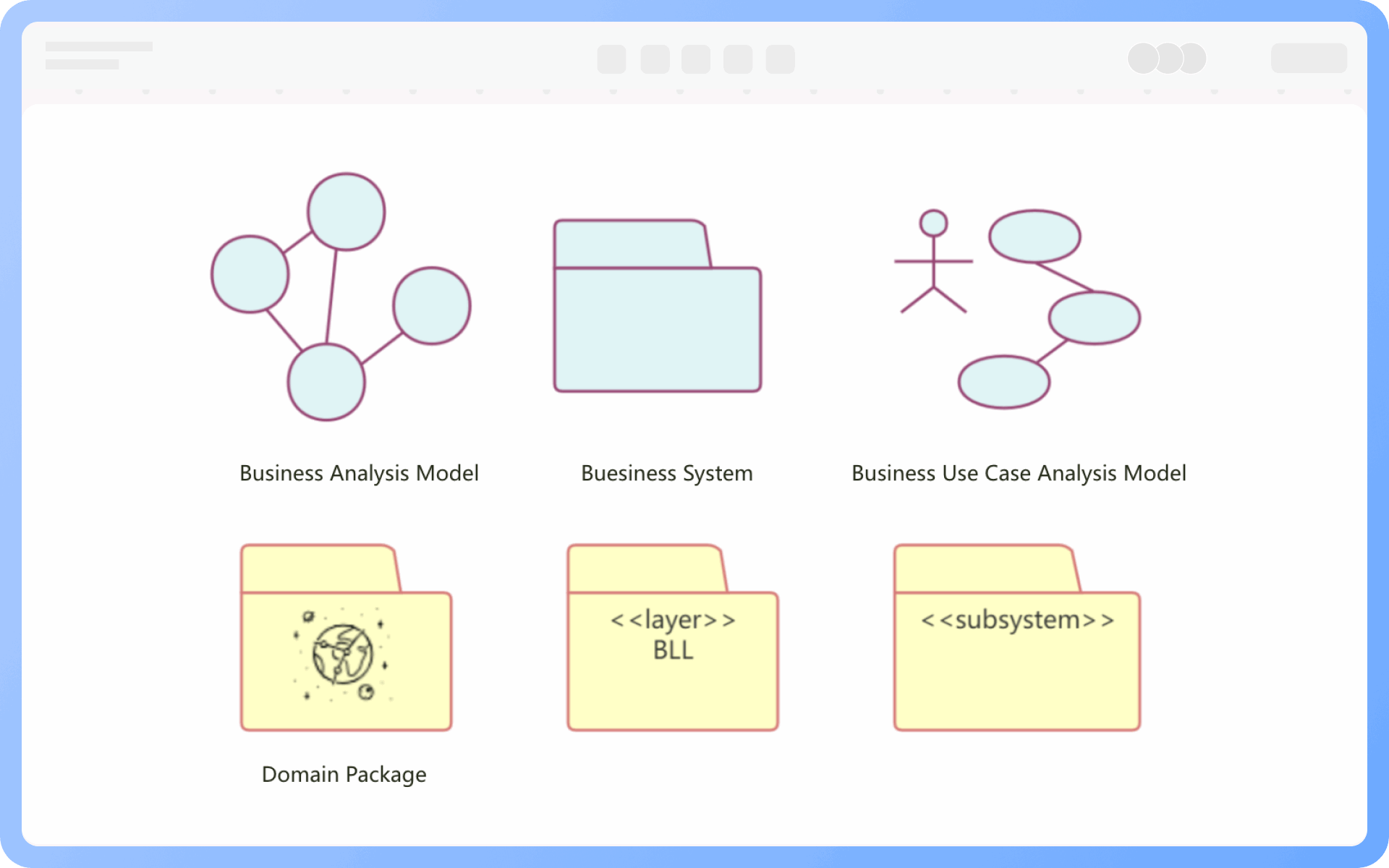

Обычно существует 6 типов стереотипов пакетов: модель бизнес-анализа, бизнес-система, модель анализа сценариев использования бизнеса, доменный пакет, слой и подсистема. Вы можете выбрать подходящий стереотип по необходимости для быстрого определения роли пакета.
1. Управление сложностью больших систем
2. Отражение модульной структуры системы
3. Представление зависимостей и интерфейсных отношений между модулями
4. Облегчение командной работы и деления модулей
1. Многослойное моделирование больших систем

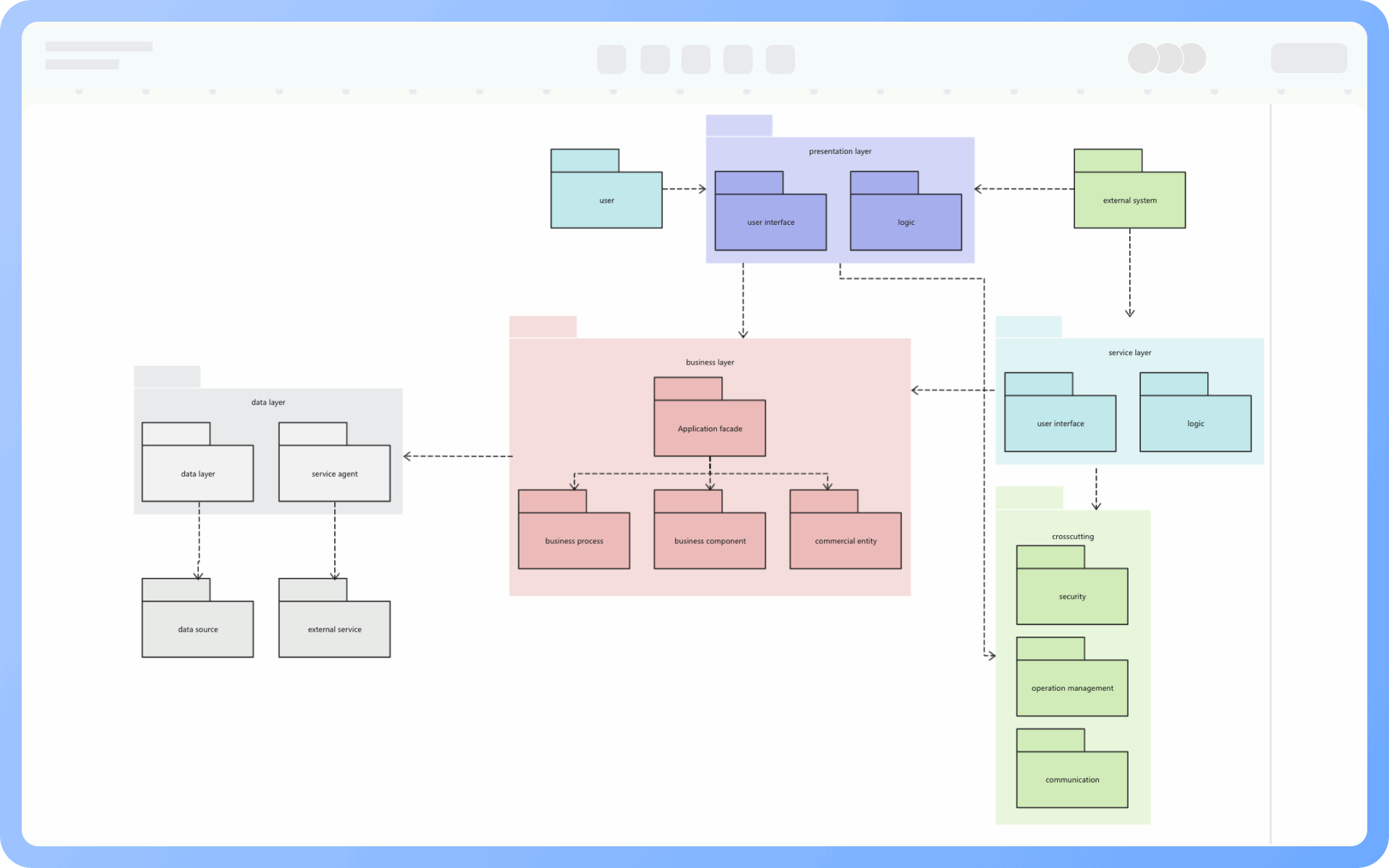

Представление архитектурных слоев, таких как зависимости слоя представления, бизнес-слоя, слоя доступа к данным.
2. Командная работа и деление модулей
Используйте диаграммы пакетов для разделения модулей ответственности до начала разработки, уточните направление зависимостей между пакетами и избегайте циклических зависимостей.
3. Совмещение кода с моделями
Языки как Java, C++ имеют хорошее соответствие между 'пакетами' или 'пространствами имен' и диаграммами пакетов UML, подходят для моделирования структуры кода.
4. Рефакторинг и оптимизация дизайна
Определите проблемы высокой связанности и низкой когезии анализируя диаграммы пакетов и соответственно корректируйте деление модулей.
Ограничений на элементы внутри пакета нет. Пакет является механизмом группировки, поэтому он может содержать любые элементы в UML, такие как классы, варианты использования, интерфейсы, компоненты, узлы и т.д. Он также может содержать другие пакеты, диаграммы вариантов использования, диаграммы сотрудничества, диаграммы последовательностей и т.д.
Нет, элемент может принадлежать только одному пакету.
На одном уровне каждый пакет должен иметь имя, отличающееся от других пакетов.
1. Избегайте циклических зависимостей между пакетами;
2. Имена пакетов должны быть простыми и описательными.
Диаграммы пакетов используются для организации и группировки элементов в диаграммах классов, таких как классы, интерфейсы, подсистемы и т.д., подчеркивая логическую иерархическую структуру.
Диаграммы классов, в свою очередь, используются для описания структурных отношений между классами, сосредотачиваясь на деталях самих классов.
Да, диаграммы пакетов поддерживают вложенные структуры пакетов, используемые для выражения подразделения подпакетов внутри пакета, часто используемые для представления слоистых структур в сложных системах.
Как правило, диаграммы пакетов в основном используют отношения зависимости, но при необходимости могут использоваться другие диаграммы (например, диаграммы компонентов) для выражения семантики, такой как реализация и импорт. Обычно не рекомендуется смешивать несколько отношений в стандартных диаграммах пакетов.
1. Низкая связность и высокая согласованность: Минимизируйте зависимости между пакетами, чтобы повысить независимость;
2. Четкое направление зависимости: Поддерживайте однонаправленные зависимости, чтобы избежать циклических зависимостей;
3. Слоистый дизайн: Разделяйте пакеты в соответствии с архитектурными слоями, обычное разделение на слои: слой представления → слой бизнес-логики → слой доступа к данным;
4. Инкапсулируйте внутреннюю структуру: Открывайте только необходимые классы или интерфейсы, скрывая детали реализации;
5. Используйте комментарии и метки для объяснения отношений: например, <
