Ein Paketdiagramm besteht aus Paketen und den Beziehungen zwischen diesen Paketen. Durch die Beschreibung der Beziehungen zwischen den Paketen wird die Abhängigkeit zwischen den verschiedenen Modulen des Systems dargestellt.
Ein Paket ist ein Mechanismus zur Organisation und Verwaltung der Modellelemente in UML. Es gruppiert konzeptionell ähnliche oder verwandte Modellelemente in einem Paket, um Module mit verschiedenen Funktionen oder Zwecken zu bilden, und ermöglicht die Steuerung der Sichtbarkeit der Elemente im Paket, um das Verständnis komplexer Systeme zu erleichtern.
Jedes UML-Element kann in Paketen gruppiert werden. Daher können Klassen, Objekte, Anwendungsfälle, Komponenten, Knoten, Knoteninstanzen usw. in Paketen organisiert werden, um die Organisation der unzähligen Elemente, die im realen UML-Modell enthalten sind, leichter verwaltbar zu machen.

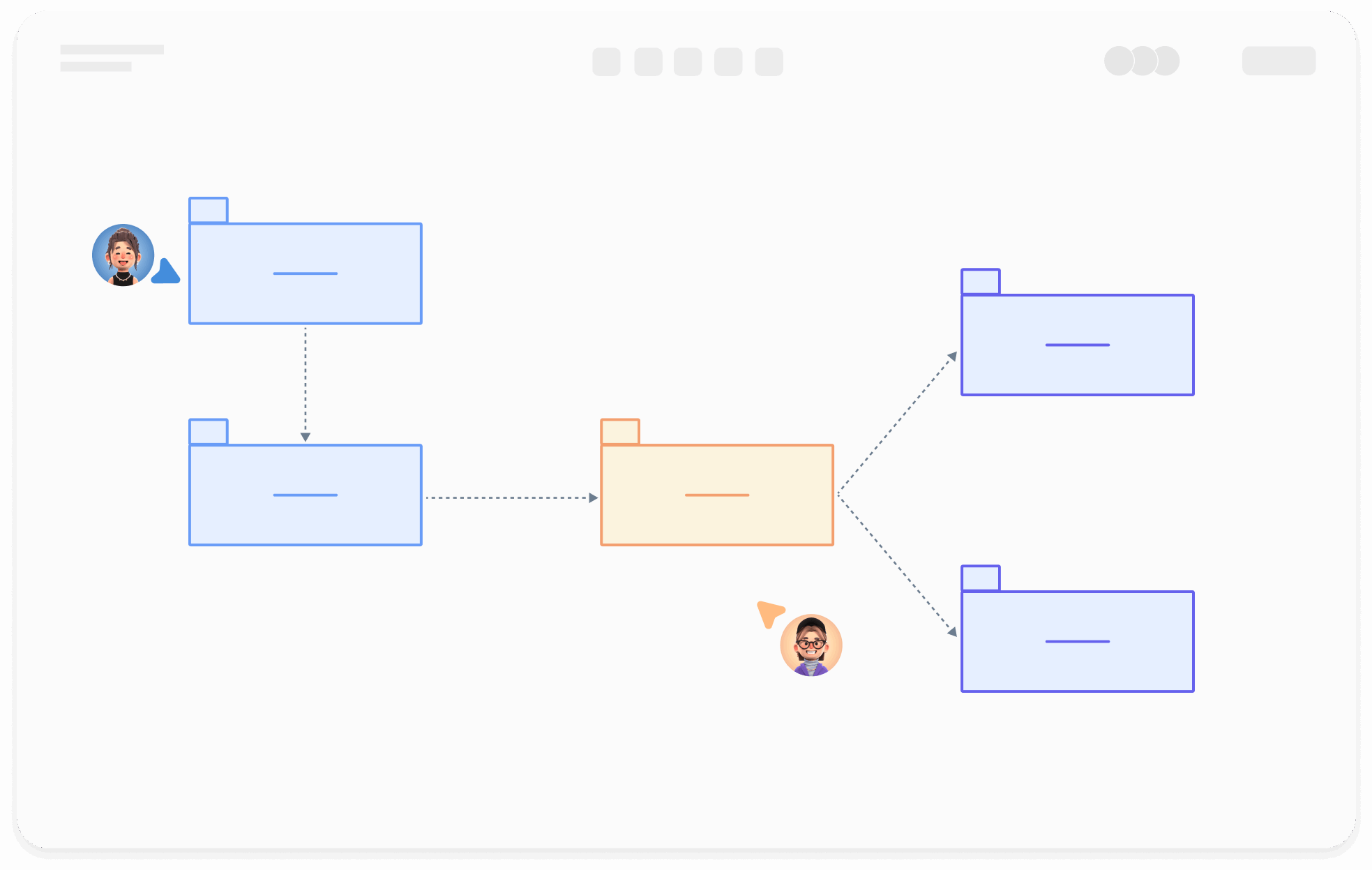

Echtzeit-Zusammenarbeit mehrerer Benutzer mit Teilen-Links für sofortigen Informationsaustausch
Automatische Generierung von Grafiken aus Texteingaben mit Stiloptimierung
Vordefinierte Themen mit vollständigen Anpassungsmöglichkeiten
Unterstützt Symbole, Bilder, Beschriftungen, LaTeX-Formeln, Codeblöcke, Links, Anhänge
Export: PNG, VISIO, PDF, SVG | Import: VISIO, Mermaid
Echtzeit-Cloud-Speicherung, Multi-Gerät-Sync, Versionsverlauf und Datensicherheit

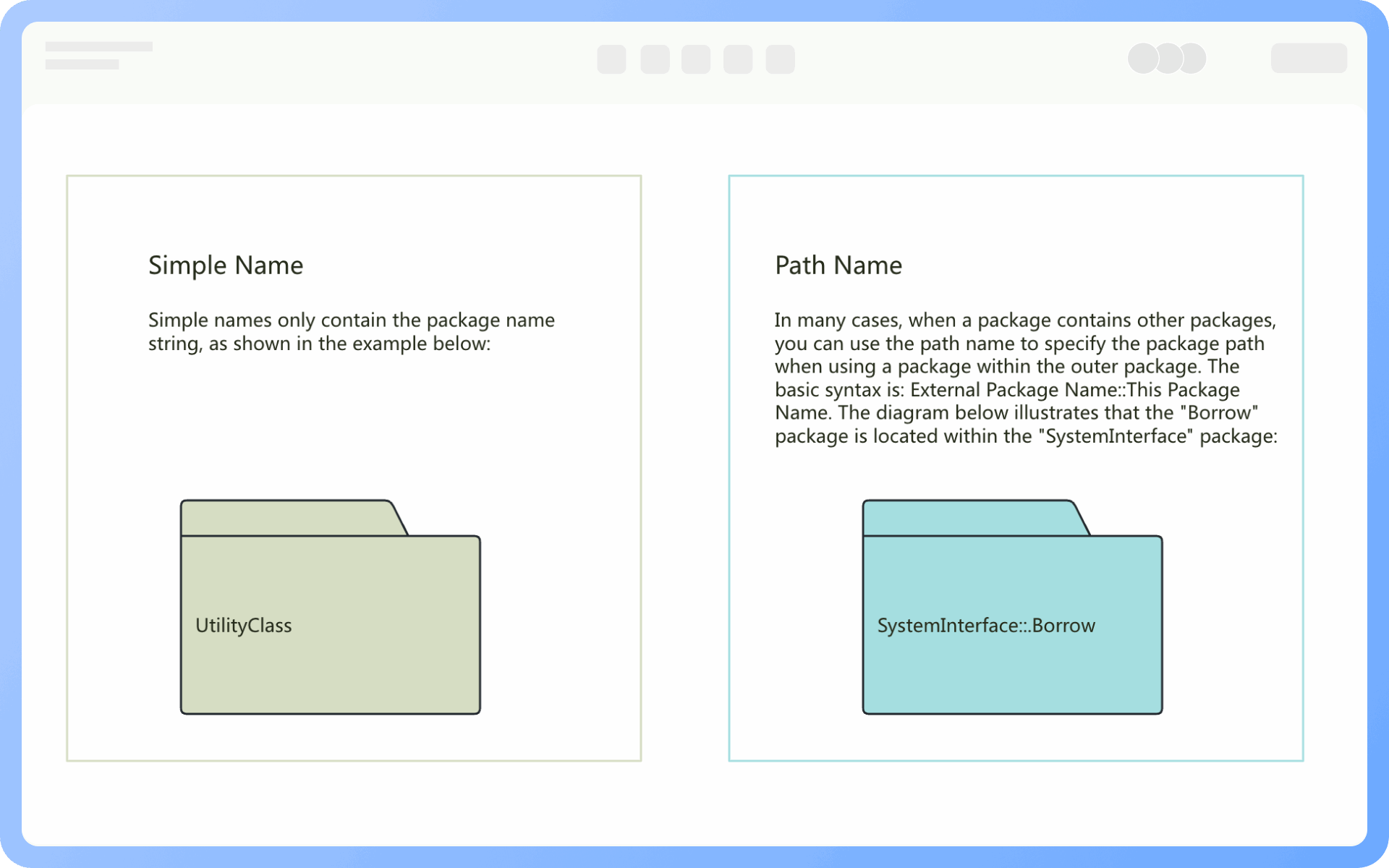

Auf derselben Ebene sollte jedes Paket einen Namen haben, der sich von anderen Paketen unterscheidet. Paketnamen gibt es in zwei Formen:
Einfacher Name: Ein einfacher Name verwendet nur den Namen des Pakets als Zeichenfolge;
Pfadname: In vielen Fällen enthält ein Paket andere Pakete, dann wird der Name des äußeren Pakets verwendet, um den Pfad des Pakets anzugeben. Die grundlegende Syntax lautet: [äußeres Paketname::Paketname].
Ein Paket ist ein Gruppierungsmechanismus, sodass es jedes Element in UML enthalten kann, wie Klassen, Objekte, Anwendungsfälle, Schnittstellen, Komponenten, Knoten usw. Es kann auch andere Pakete, Anwendungsfalldiagramme, Kollaborationsdiagramme, Sequenzdiagramme usw. enthalten.

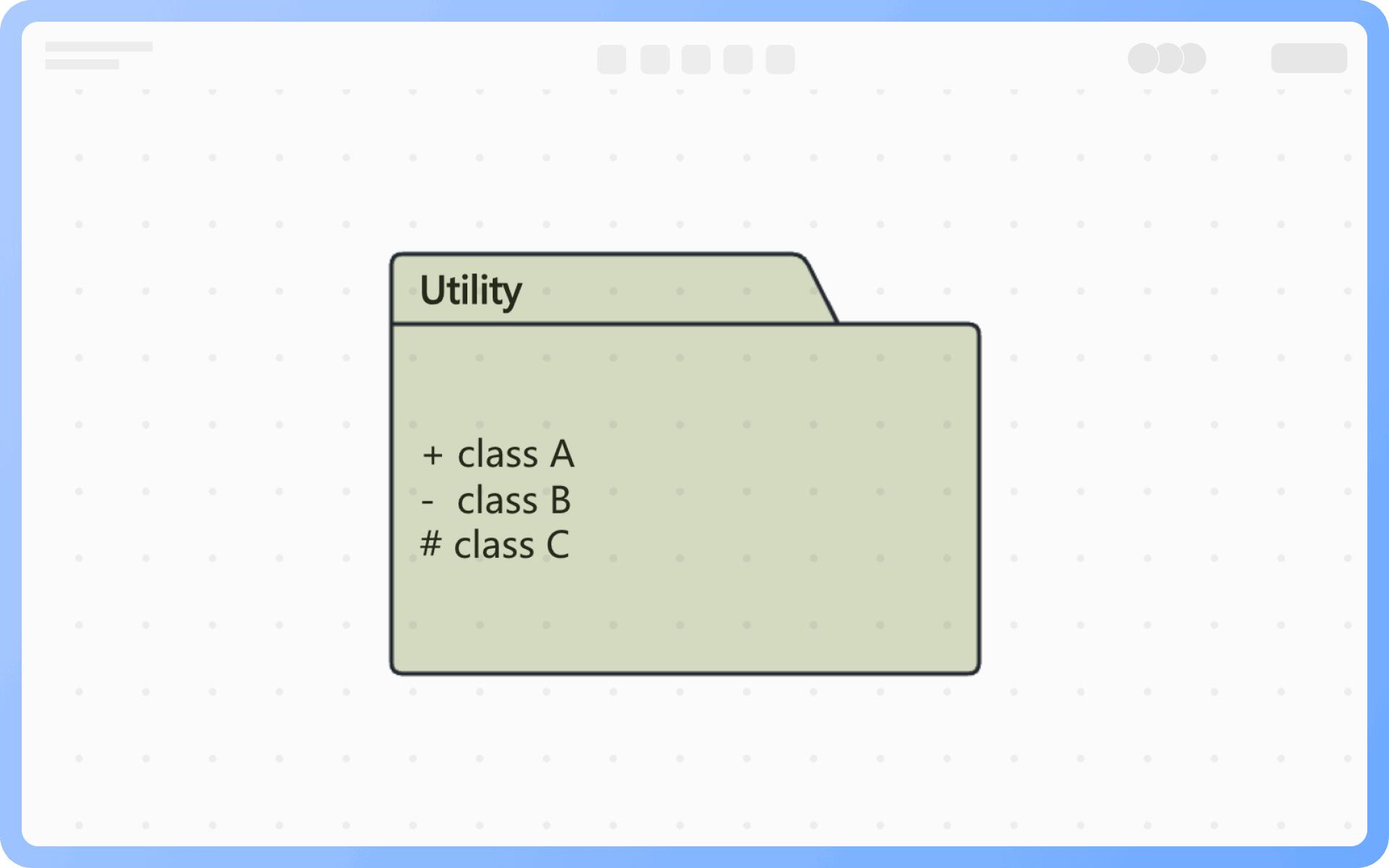

Die Sichtbarkeit von Elementen innerhalb eines Pakets bezieht sich auf die Zugriffsberechtigungen von Elementen außerhalb des Pakets auf die Elemente innerhalb des Pakets. Es gibt drei gängige Berechtigungen: öffentlich, privat, geschützt.

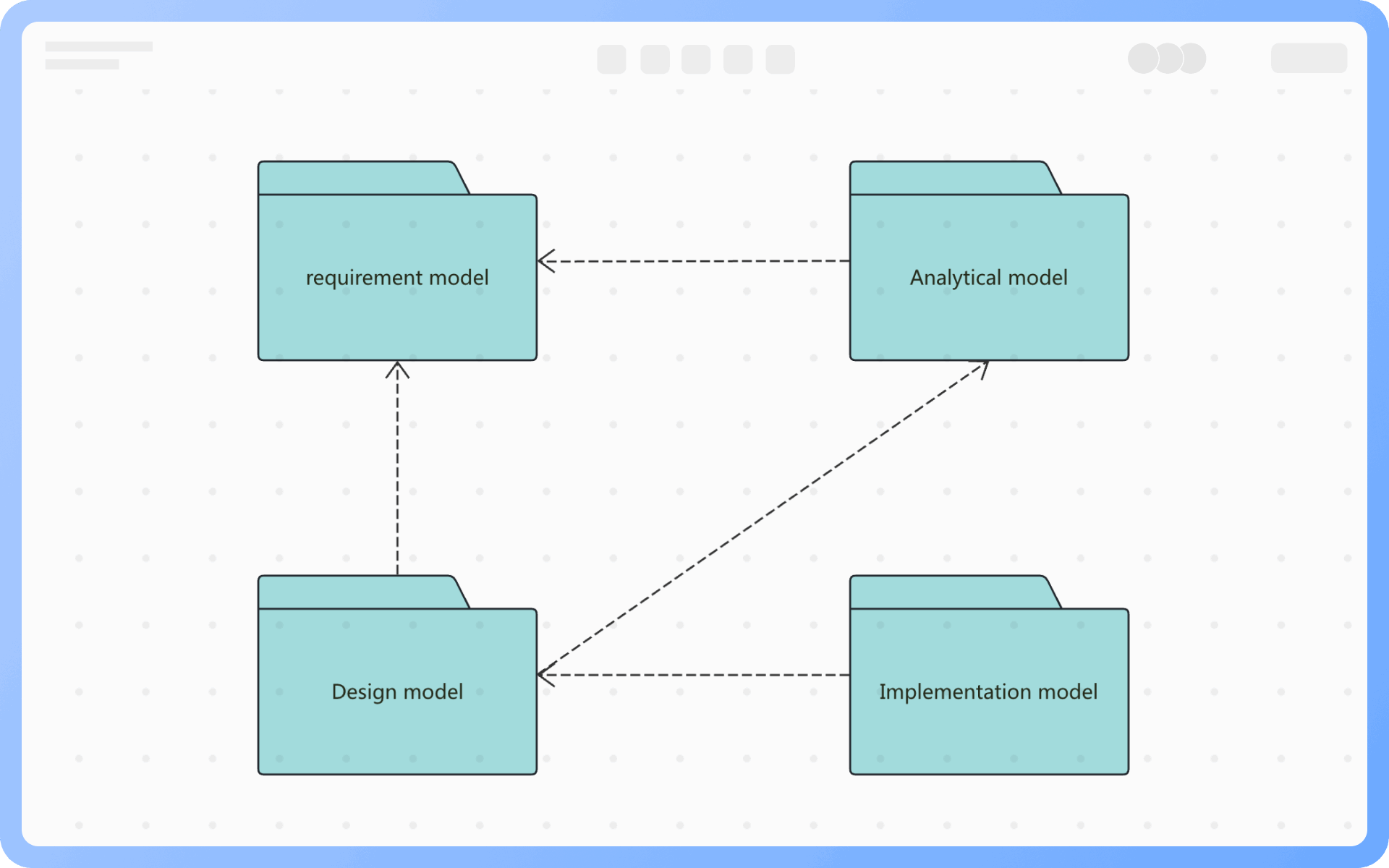

Abhängigkeitsbeziehung: Die Abhängigkeitsbeziehung zwischen Paketen bedeutet, dass es zwischen mehreren Elementen in zwei Paketen eine Abhängigkeit gibt. Abhängigkeiten werden durch gestrichelte Pfeile dargestellt, die vom abhängigen Paket auf das abhängige Paket zeigen. Die Abhängigkeitsbeziehung zwischen Paketen kann Verallgemeinerung, Implementierung, Import usw. sein.
Verallgemeinerungsbeziehung: Die Verallgemeinerungsbeziehung zwischen Paketen ähnelt der Verallgemeinerungsbeziehung zwischen Klassen. Diese Verallgemeinerungsbeziehung bedeutet, dass das spezielle Paket die Elemente im allgemeinen Paket ersetzen und neue Elemente hinzufügen kann. Tatsächlich ist die Verallgemeinerung zwischen Paketen auch eine Art von Abhängigkeitsbeziehung.

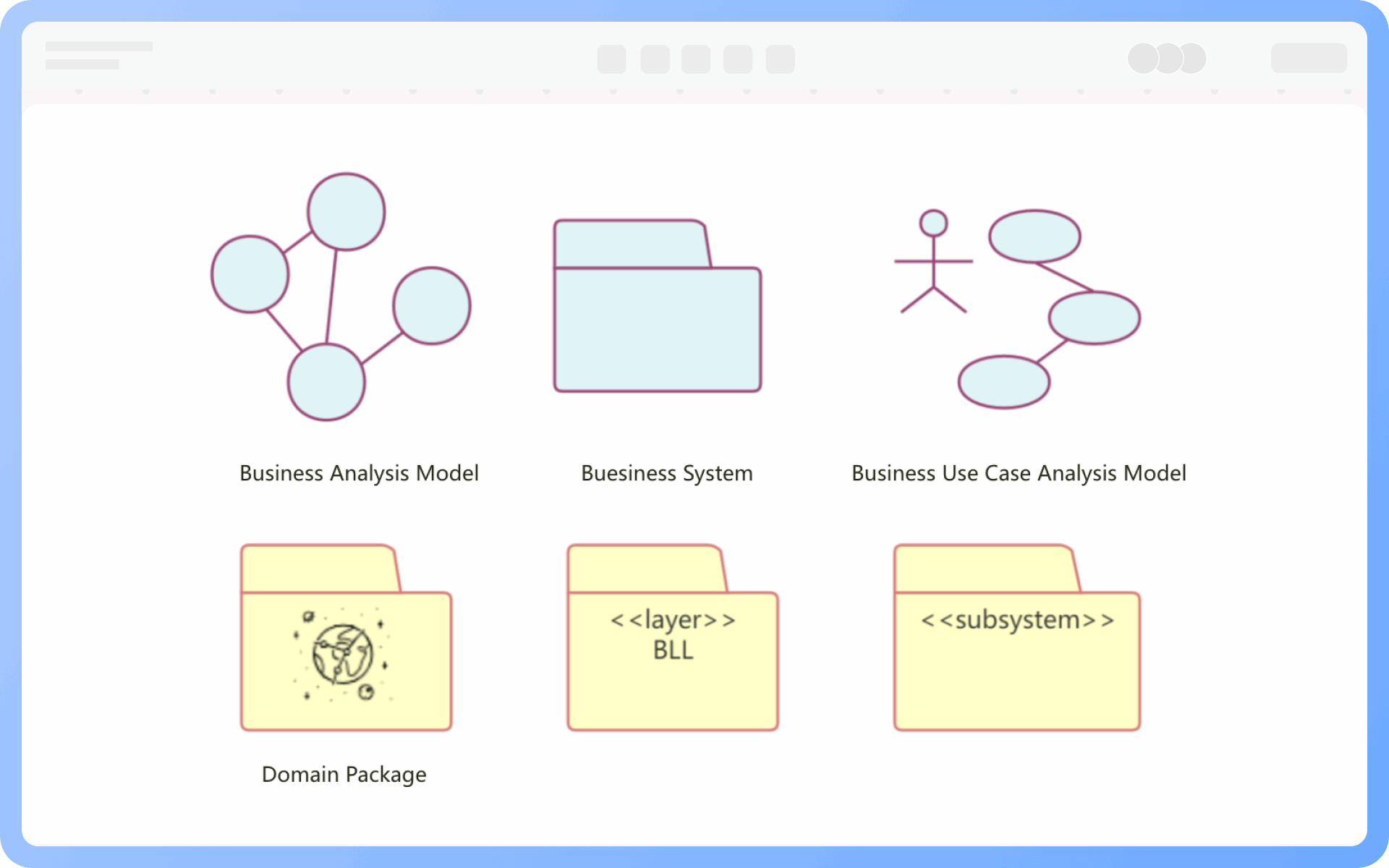

Es gibt sechs gängige Stereotypen von Paketen: Geschäftsanalysenmodell, Geschäftssystem, Geschäftsfallanalysenmodell, Domänenpaket, Schicht und Subsystem. Je nach Bedarf kann der entsprechende Stereotyp ausgewählt werden, um die Funktion des Pakets schnell zu identifizieren.
1. Verwaltung der Komplexität großer Systeme
2. Reflexion der Modulstruktur des Systems
3. Darstellung der Abhängigkeits- und Schnittstellenbeziehungen zwischen Modulen
4. Erleichterung der Teamarbeit und Modulaufteilung

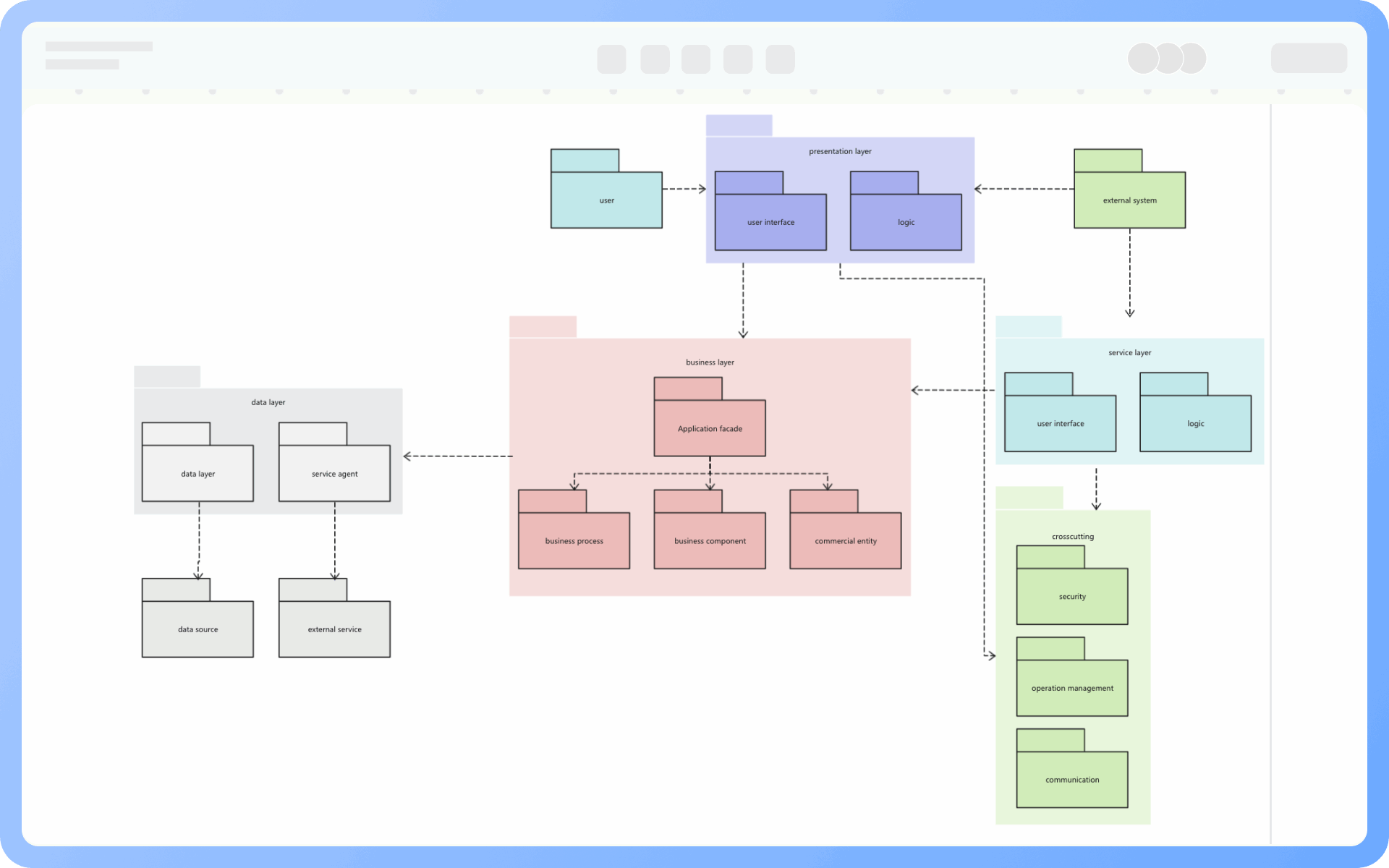

1. Schichtmodellierung großer Systeme

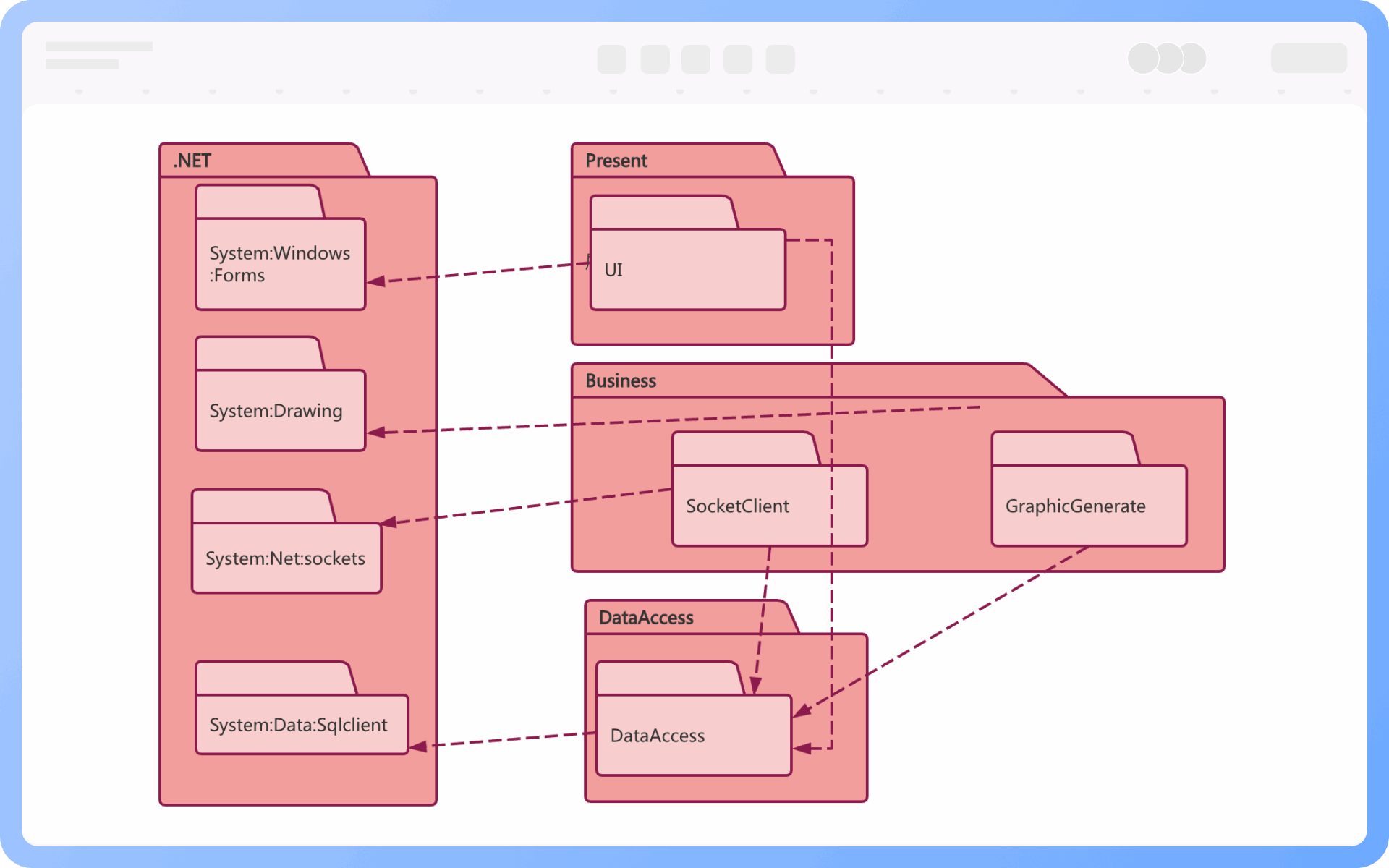

Darstellung der Architekturschichten, wie die Abhängigkeitsbeziehungen zwischen Präsentationsschicht, Geschäftsschicht und Datenzugriffsschicht.
2. Teamarbeit und Modulaufteilung
Vor der Entwicklung werden mit dem Paketdiagramm Verantwortlichkeitsmodule aufgeteilt, die Abhängigkeitsrichtung zwischen Paketen geklärt und zyklische Abhängigkeiten vermieden.
3. Abgleich von Code und Modell
In Sprachen wie Java, C++ haben „Pakete“ oder „Namensräume“ eine gute Abbildungsbeziehung zu UML-Paketdiagrammen und eignen sich für die Modellierung der Codestruktur.
4. Neugestaltung und Optimierung des Designs
Durch die Analyse von Paketdiagrammen können Probleme mit hoher Kopplung und geringer Kohäsion identifiziert und die Modulaufteilung angepasst werden.
Es gibt keine Einschränkungen für Elemente innerhalb eines Pakets. Ein Paket ist ein Gruppierungsmechanismus, daher kann es jedes Element in UML enthalten, wie Klassen, Anwendungsfälle, Schnittstellen, Komponenten, Knoten usw. Es kann auch andere Pakete, Anwendungsfalldiagramme, Kollaborationsdiagramme, Sequenzdiagramme usw. enthalten.
Nein, ein Element kann nur zu einem Paket gehören.
Auf derselben Ebene sollte jedes Paket einen Namen haben, der sich von anderen Paketen unterscheidet.
1. Vermeidung von zyklischen Abhängigkeiten zwischen Paketen;
2. Die Benennung der Pakete sollte einfach und beschreibend sein.
Paketdiagramme dienen zur Organisation und Gruppierung von Elementen in Klassendiagrammen, wie Klassen, Schnittstellen, Subsysteme usw., und betonen die logische Hierarchiestruktur.
Klassendiagramme hingegen beschreiben die Strukturbeziehungen zwischen Klassen und konzentrieren sich auf die Details der Klassen selbst.
Ja, Paketdiagramme unterstützen verschachtelte Strukturen von Paketen, um die weitere Unterteilung von Unterpaketen darzustellen. Dies wird häufig zur Darstellung der Schichtstruktur komplexer Systeme verwendet.
In der Regel verwenden Paketdiagramme hauptsächlich Abhängigkeitsbeziehungen, aber bei Bedarf können andere Diagramme (wie Komponentendiagramme) verwendet werden, um Implementierungen, Importe usw. auszudrücken. In Standard-Paketdiagrammen wird im Allgemeinen nicht empfohlen, verschiedene Arten von Beziehungen zu mischen.
1. Geringe Kopplung, hohe Kohäsion: Reduzieren Sie die Abhängigkeitsbeziehungen zwischen Paketen, um die Unabhängigkeit zu erhöhen;
2. Klare Abhängigkeitsrichtung: Halten Sie die Abhängigkeit unidirektional, um zyklische Abhängigkeiten zu vermeiden;
3. Schichtdesign: Teilen Sie Pakete gemäß der Architekturschicht auf, häufige Schichten: Darstellungsschicht → Geschäftslogikschicht → Datenzugriffsschicht;
4. Kapseln Sie die interne Struktur: Geben Sie nur die notwendigen Klassen oder Schnittstellen frei und verbergen Sie Implementierungsdetails;
5. Verwenden Sie Kommentare und Labels, um Beziehungen zu erklären: wie <
