Ein Aktivitätsdiagramm drückt Aktivitäten aus, die im Mittelpunkt stehen, und abgerundete Rechtecke stellen Aktivitäten dar. Auf der Übergangslinie wird normalerweise nichts geschrieben, nur wenn eine Entscheidung getroffen wird, muss die Bedingung auf der Linie angegeben werden.

Ein Zustandsdiagramm drückt Zustände aus, die im Mittelpunkt stehen, und abgerundete Rechtecke stellen Zustände dar. Der Inhalt, der auf der Übergangslinie geschrieben wird, entspricht den Aktivitäten im Aktivitätsdiagramm.

Startpunkt: Ein Aktivitätsdiagramm beginnt mit einem Startpunkt, der durch einen ausgefüllten Kreis dargestellt wird.

Aktivität: Stellt einen Schritt oder eine Aufgabe im System- oder Geschäftsprozess dar, dargestellt durch ein abgerundetes Rechteck, in dem der Aktivitätsname geschrieben wird.

Entscheidung: Wird durch eine Raute dargestellt, auch Verzweigung und Zusammenführung genannt. Eine Entscheidung hat einen Eingabepfad und zwei oder mehr Ausgabepfade.

Synchronisation: Wird durch ein ausgefülltes schmales Rechteck dargestellt, auch Verzweigung und Zusammenführung genannt, um parallele Prozesse zu beschreiben. Die Verzweigung dient zum Start paralleler Aktivitäten, während die Zusammenführung das Ende paralleler Aktivitäten darstellt.

Objektfluss: Ein Objekt wird durch ein Rechteck dargestellt, und gestrichelte Pfeile zeigen die Abhängigkeitsbeziehung zwischen Aktivitäten und Objekten an.

Die Granularität aller Aktivitätsknoten sollte ungefähr gleich sein:

„System einloggen“ und „Button klicken“ gleichzeitig, das ist falsch.

„Benutzername und Passwort eingeben“ -> „Identität überprüfen“ -> „Hauptoberfläche betreten“, das ist korrekt.

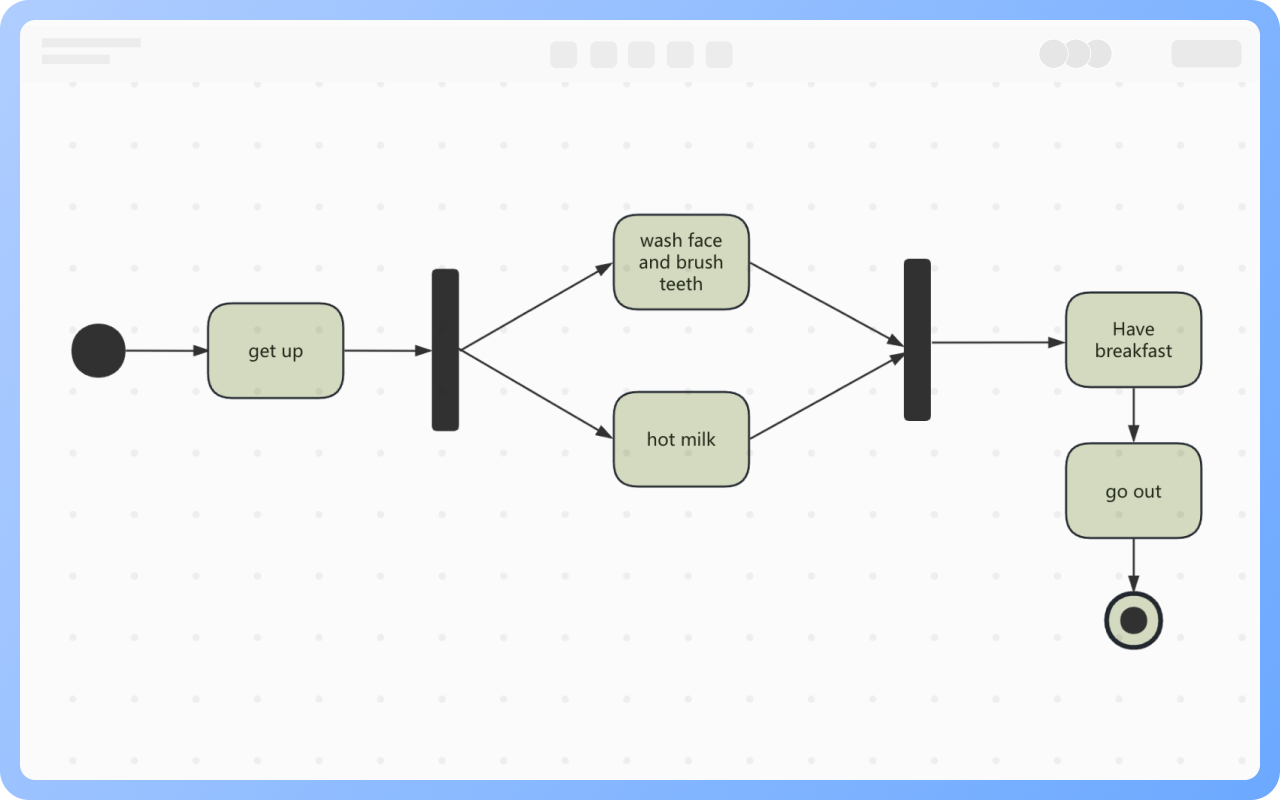

Im selben Moment gibt es zwei oder mehr parallele Kontrollflüsse. Eine Verzweigung bedeutet, dass ein Kontrollfluss in zwei oder mehr parallele Kontrollflüsse aufgeteilt wird, und eine Zusammenführung bedeutet, dass zwei oder mehr parallele Kontrollflüsse synchronisiert werden.

Im Aktivitätsdiagramm wird ein Synchronisationsbalken verwendet, um die Verzweigung und Zusammenführung dieser Kontrollflüsse zu erklären. Der Synchronisationsbalken wird durch ein ausgefülltes schmales Rechteck dargestellt.

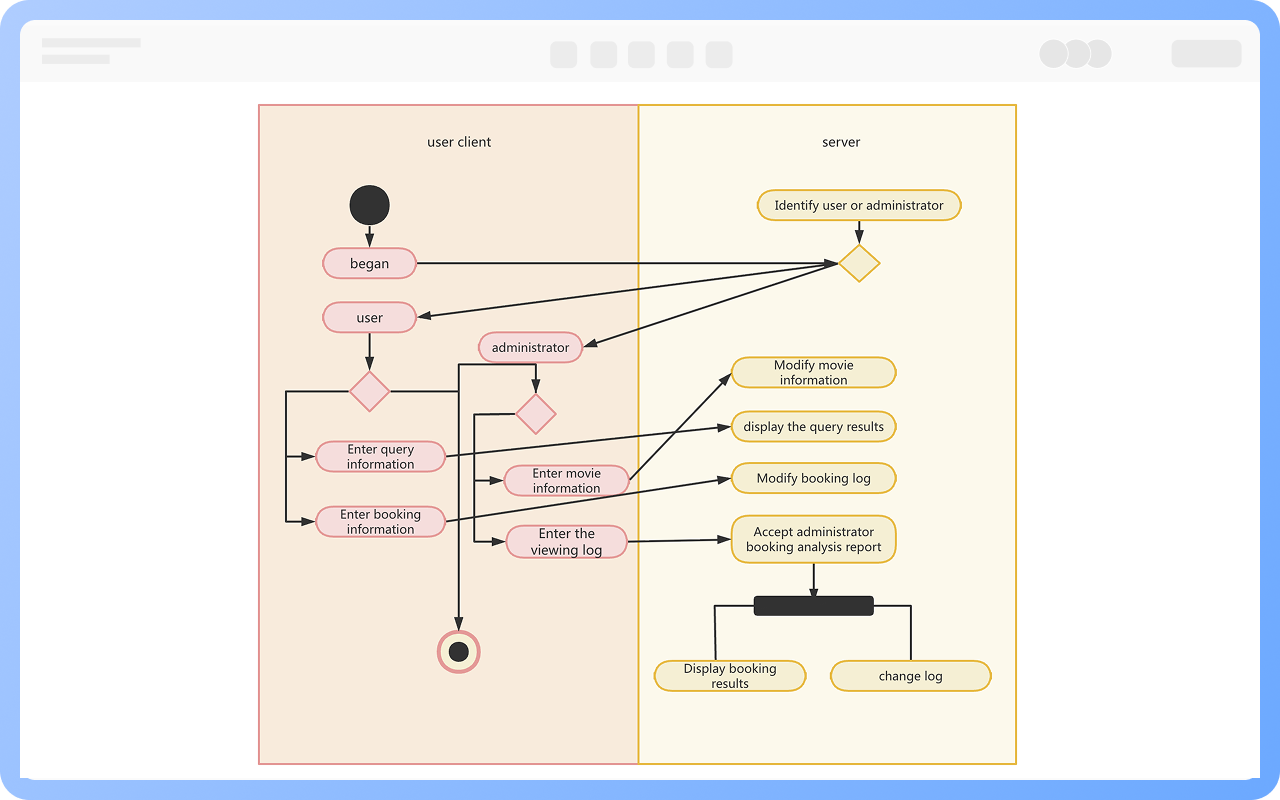

Geschäftsprozessmodellierung: Einkaufsfreigabe, Urlaubsprozess

Systemfunktion Operationsflussmodellierung: Anmeldung, Bestellung, Berichtserstellung

Verhaltensmodellierung von Klassen (in Kombination mit Zustandsdiagrammen): Benutzerregistrierungsprozess, Bestellabwicklungsprozess

Modellierung von parallelem oder kooperativem Verhalten: Multithreading-Kooperation, Aufgabenverteilung

1. Halten Sie das Diagramm einfach, vermeiden Sie zu tiefe Verschachtelungen

2. Klären Sie den Ausführenden jeder Aktion

3. Verwenden Sie Entscheidungs- und Parallelstrukturen angemessen

4. Kann in Verbindung mit anderen UML-Diagrammen verwendet werden
