El diagrama de actividades se centra en la expresión de actividades, el rectángulo de esquinas redondeadas representa la actividad, y generalmente no se escribe nada en la línea de transición, solo cuando se realiza un juicio, se debe escribir la condición del juicio en la línea.

El diagrama de estados se centra en la expresión de estados, el rectángulo de esquinas redondeadas representa el estado, y el contenido escrito en la línea de transición corresponde a la actividad en el diagrama de actividades.

Punto de inicio: Un diagrama de actividades comienza dibujando un punto de inicio, representado por un círculo sólido.

Actividad: Representa un paso operativo o tarea en un proceso del sistema o negocio, representado por un rectángulo de esquinas redondeadas, con el nombre de la actividad escrito dentro.

Decisión: Representada por un rombo, también conocida como rama y unión, una decisión tiene una ruta de entrada y dos o más rutas de salida.

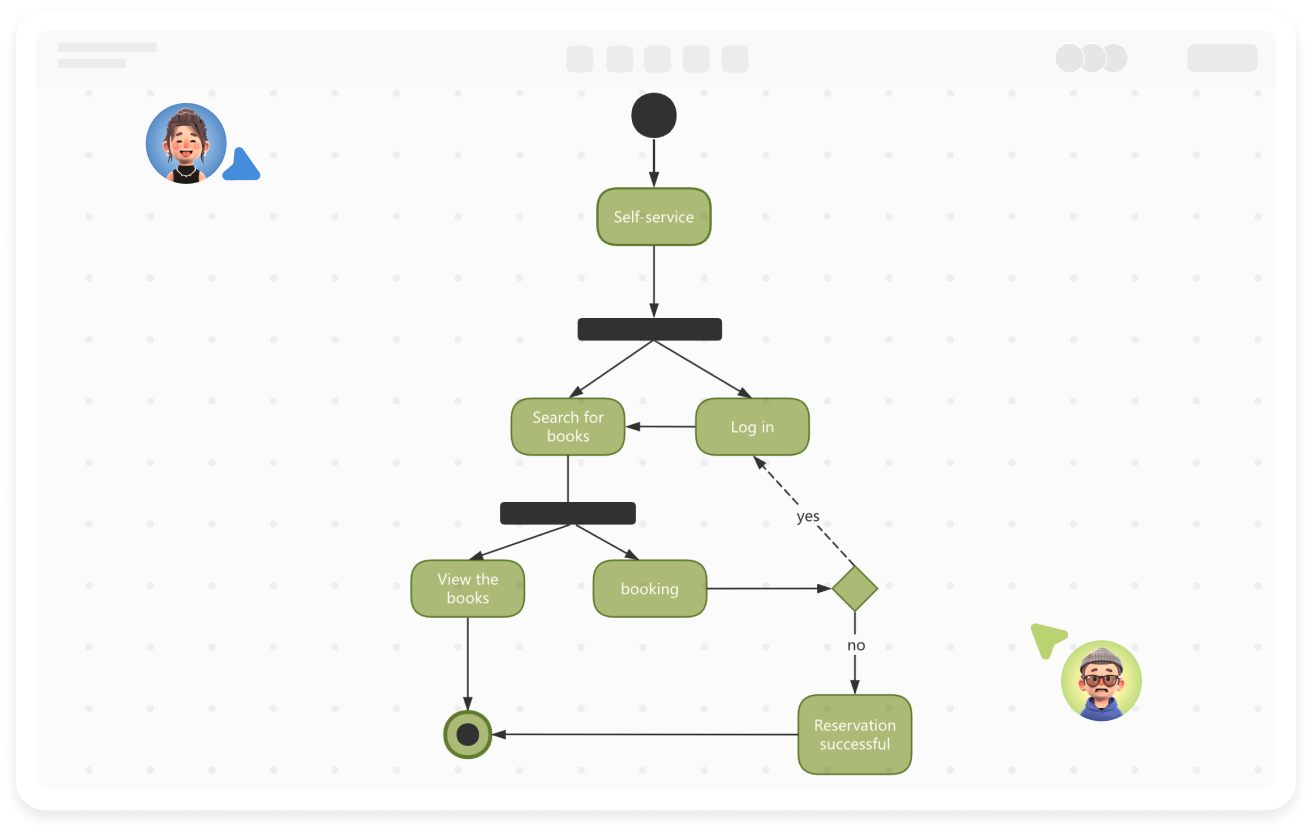

Sincronización: Representada por un rectángulo estrecho sólido, también conocida como bifurcación y unión, se utiliza para describir procesos paralelos, la rama se utiliza para indicar el inicio de actividades paralelas y la unión para indicar el final de actividades paralelas.

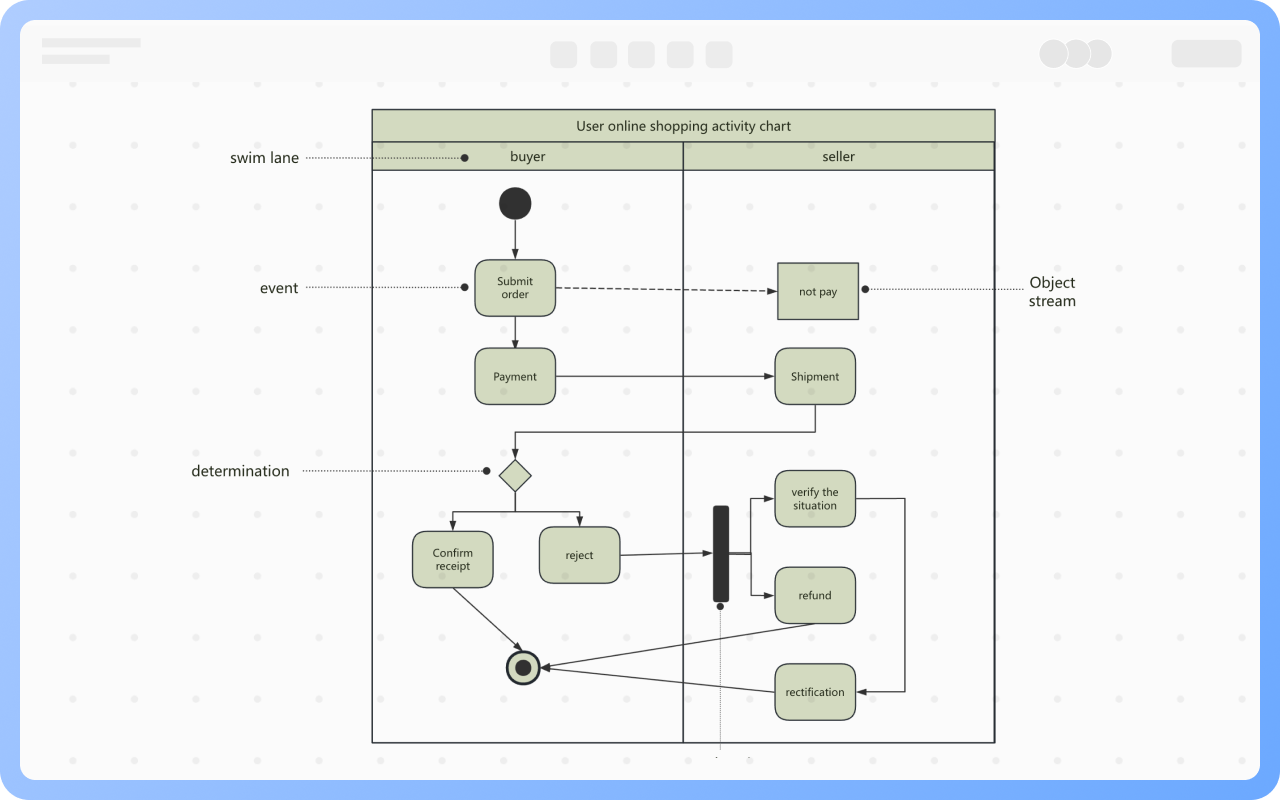

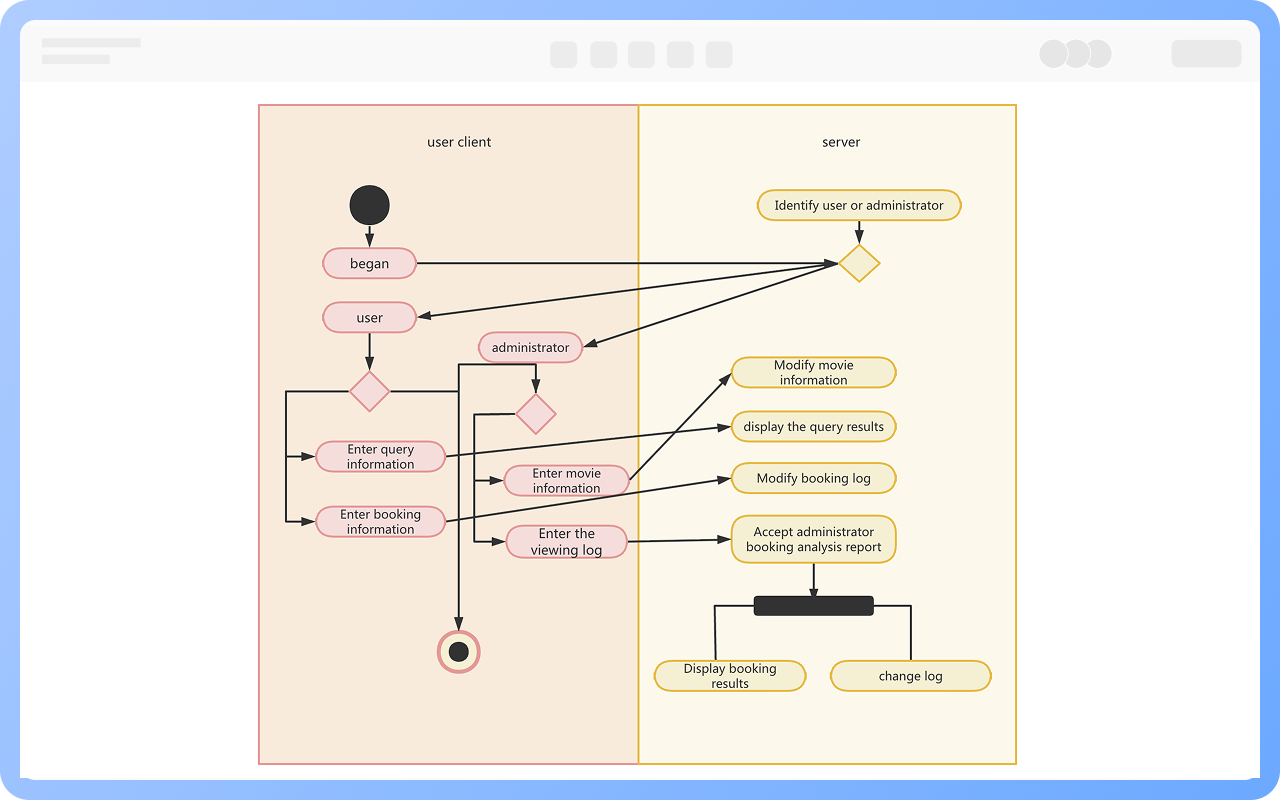

Carril: Los carriles agrupan actividades o acciones según el objeto que las ejecuta, cada grupo se separa por un carril. De esta manera, se describe claramente la transferencia de actividades o acciones y también se deja claro quién las realiza.

El nivel de detalle de todos los nodos de actividad debe ser aproximadamente el mismo:

“Iniciar sesión en el sistema” y “Hacer clic en el botón” aparecen al mismo tiempo, esto es incorrecto.

“Ingresar nombre de usuario y contraseña” -> “Verificar identidad” -> “Entrar a la interfaz principal”, esto es correcto.

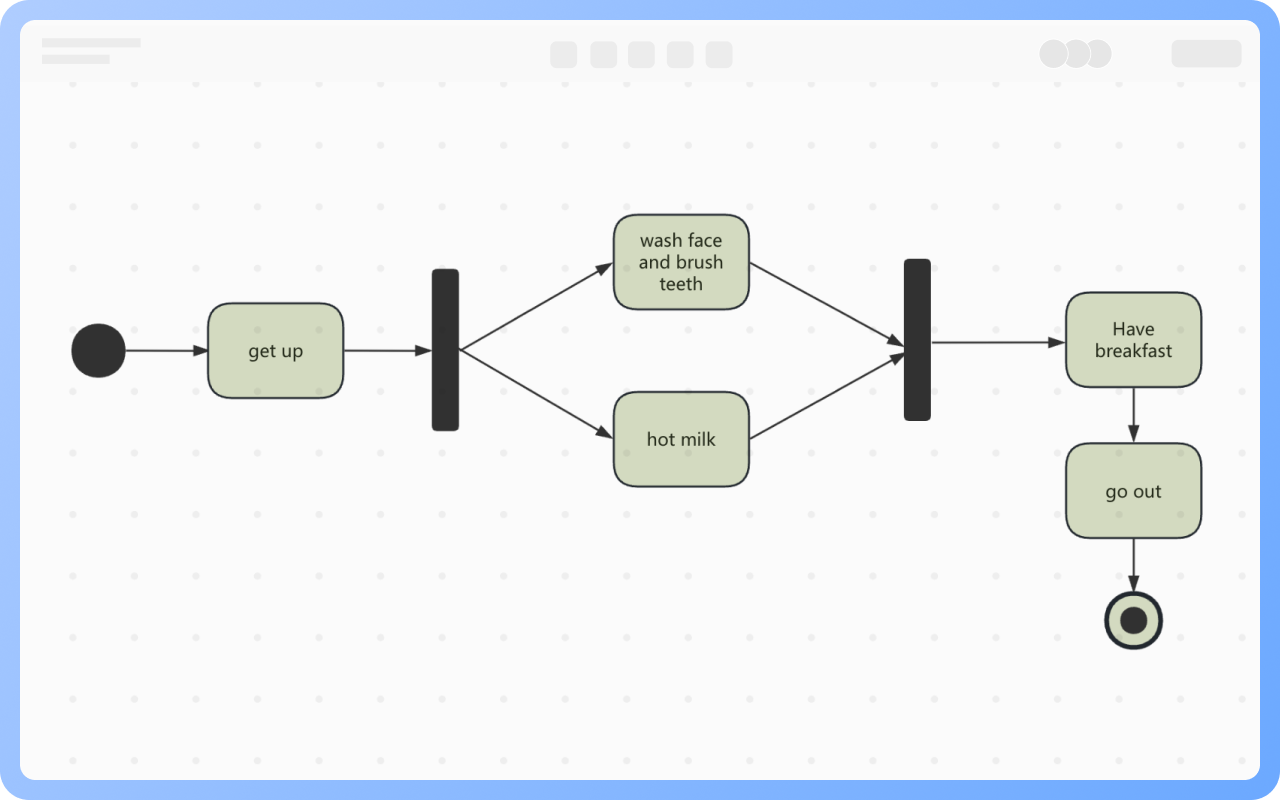

En un mismo momento, hay dos o más flujos de control concurrentes, la bifurcación indica que un flujo de control se descompone en dos o más flujos de control concurrentes, y la unión indica que dos o más flujos de control concurrentes se sincronizan aquí.

En el diagrama de actividades, se utiliza una barra de sincronización para explicar la bifurcación y unión de estos flujos de control, la barra de sincronización se representa con un rectángulo estrecho sólido.

Modelado de procesos de negocio: Aprobación de compras, procesos de solicitud de permiso

Modelado de flujos de operación de funciones del sistema: Inicio de sesión, realizar un pedido, generación de informes

Modelado de comportamiento de clases (junto con diagramas de estado): Proceso de registro de usuario, proceso de manejo de pedidos

Modelado de comportamiento concurrente o colaborativo: Colaboración multihilo, distribución de tareas

1. Mantener la simplicidad del gráfico, evitar anidamientos profundos

2. Clarificar el ejecutor de cada acción

3. Usar estructuras de decisión y concurrencia de manera razonable

4. Puede usarse junto con otros diagramas UML
