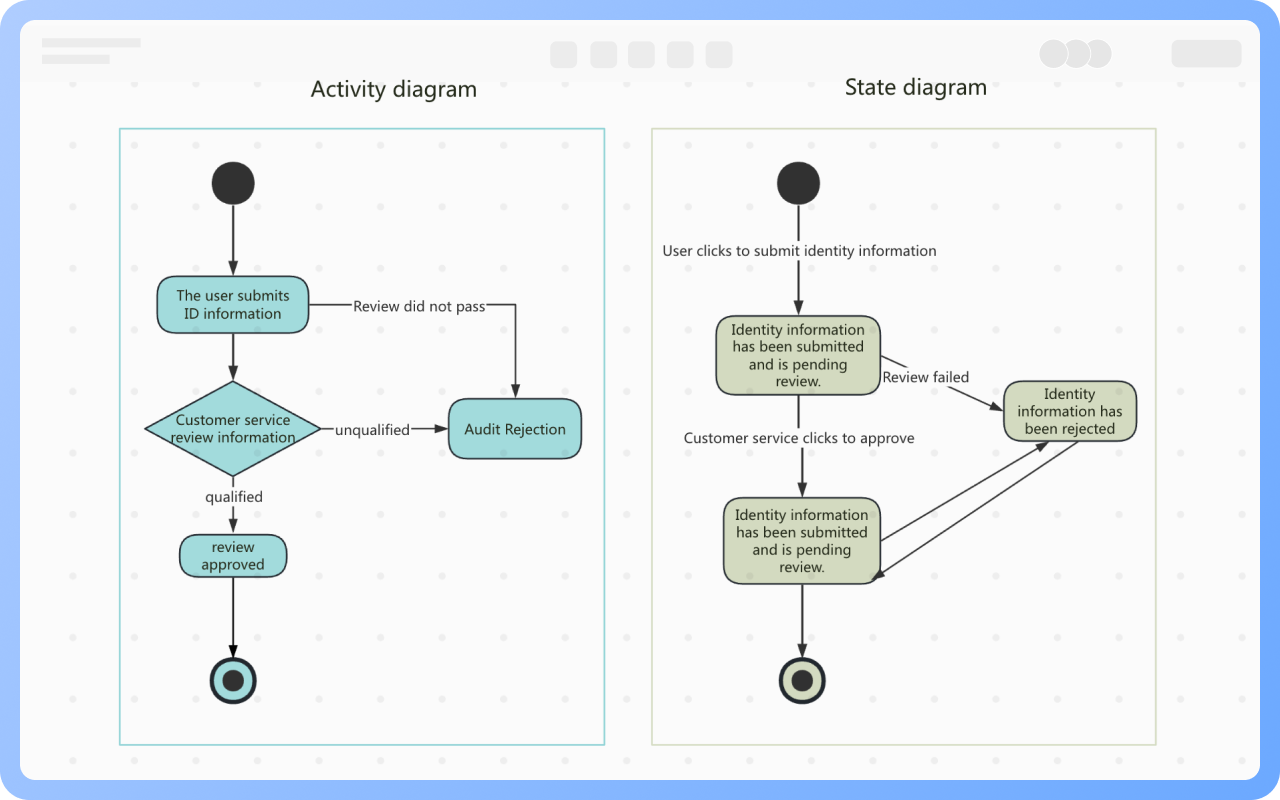

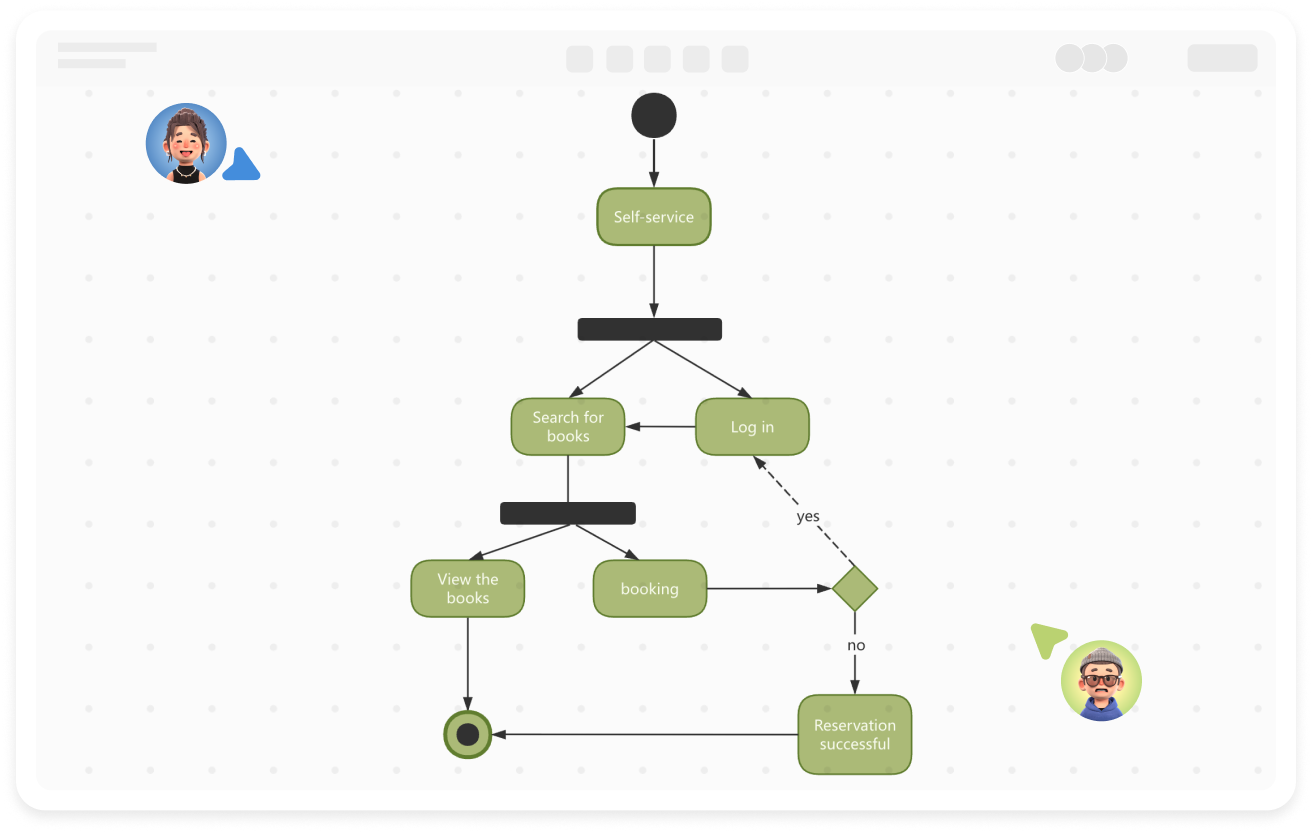

활동도는 활동을 중심으로 표현하며, 둥근 사각형은 활동을 나타내고, 전이선에는 보통 내용을 쓰지 않지만, 판단이 필요한 경우에는 선에 판단 조건을 작성해야 합니다.

상태도는 상태를 중심으로 표현하며, 둥근 사각형은 상태를 나타내고, 전이선에 작성된 내용은 활동도의 활동에 해당합니다.

시작점：활동도가 시작될 때, 먼저 시작점을 그리며, 실선 원으로 표시합니다.

활동：시스템 또는 비즈니스 과정의 작업 단계나 작업을 나타내며, 둥근 사각형으로 표시하고, 내부에 활동 이름을 씁니다.

판단：마름모로 표시하며, 분기 및 병합이라고도 하며, 하나의 판단에는 하나의 진입 경로와 두 개 이상의 전출 경로가 있습니다.

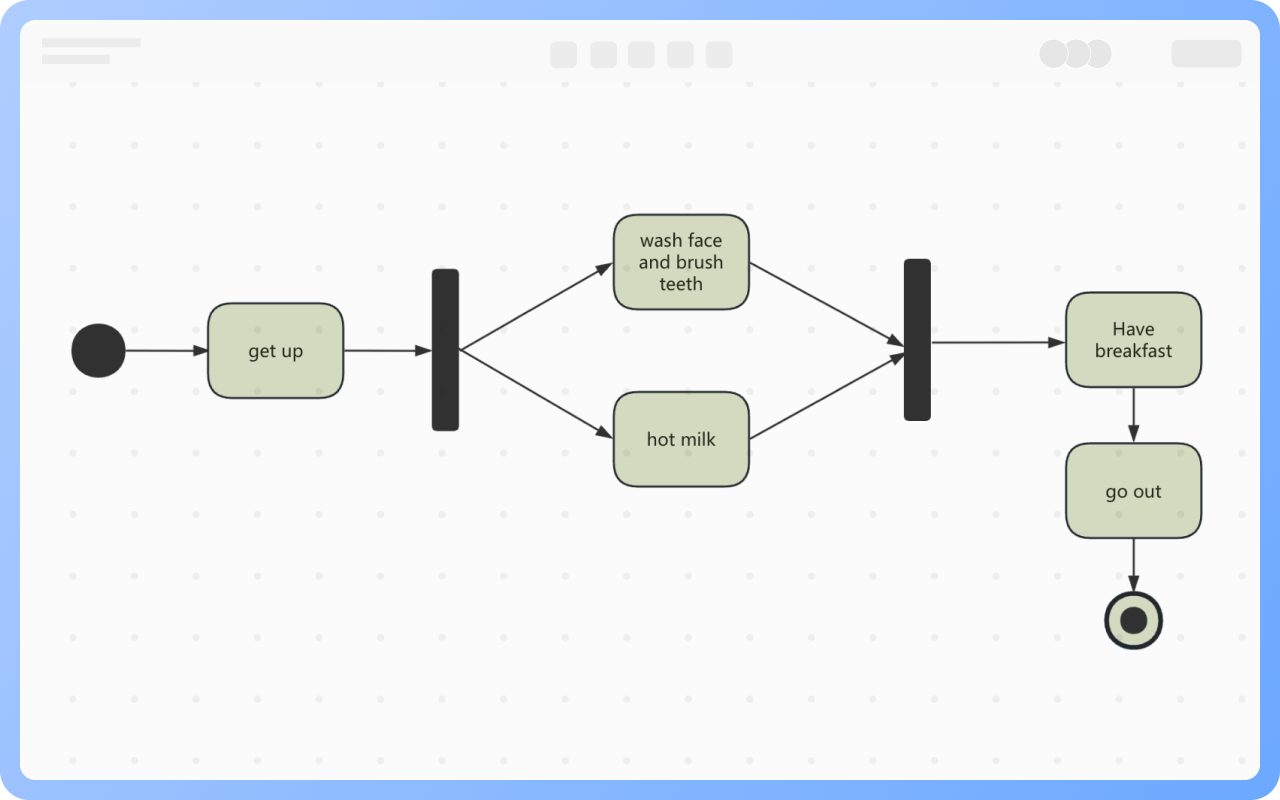

동기화：실선 좁은 사각형으로 표시하며, 분기 및 합류라고도 하며, 병렬 프로세스를 설명하기 위해 사용됩니다. 분기는 병렬 활동의 시작을 나타내고, 합류는 병렬 활동의 끝을 나타냅니다.

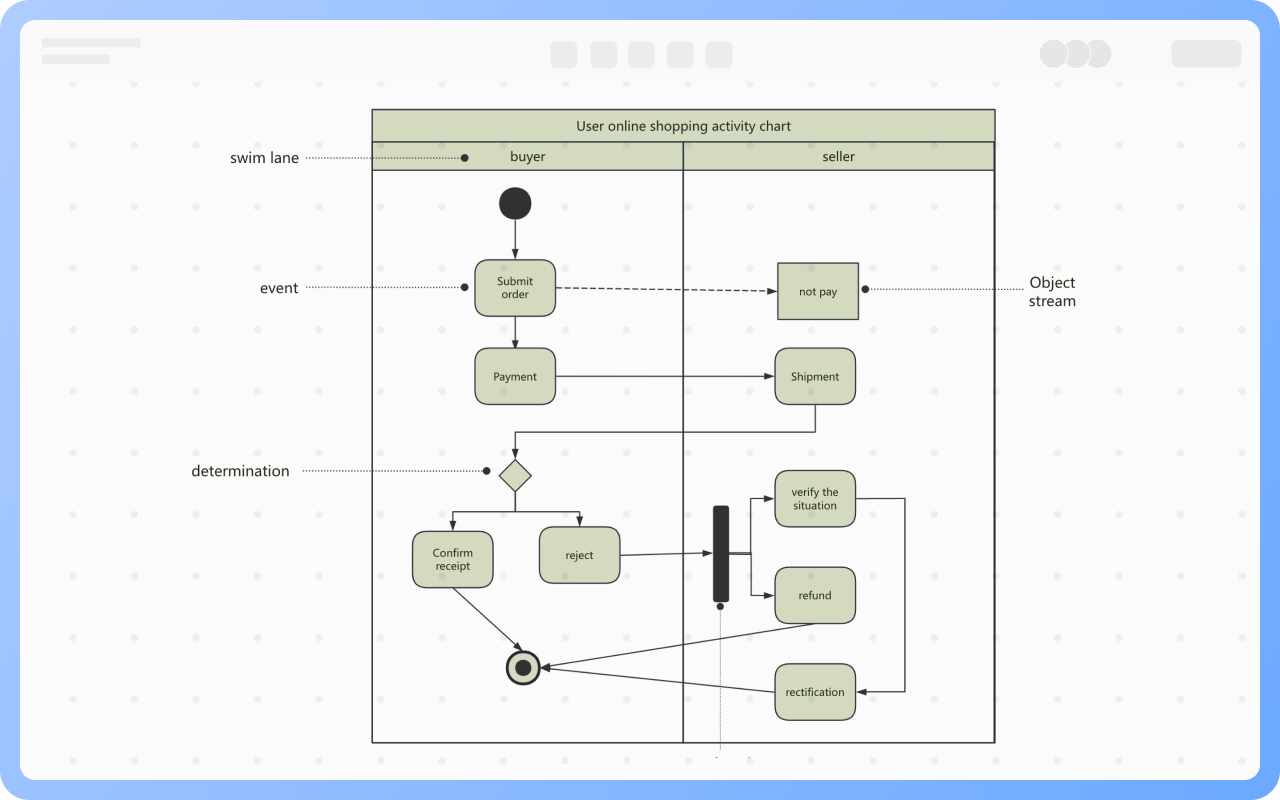

수영장：수영장은 활동이나 동작을 수행하는 객체에 따라 그룹화하며, 각 그룹은 수영장으로 구분됩니다. 이렇게 하면 활동이나 동작의 전이 상황을 명확하게 설명할 수 있으며, 이러한 활동이나 동작이 누가 수행하는지 명확히 표현됩니다.

객체 흐름：사각형 틀로 객체를 표시하며, 점선 화살표를 사용하여 활동과 객체 간의 의존 관계를 나타냅니다.

종료점：프로세스가 끝나는 지점에 종료점을 그리며, 동심원으로 표시합니다.

모든 활동 노드의 입자는 대체로 동일해야 합니다：

“시스템 로그인”과 “버튼 클릭”이 동시에 나타나는 것은 잘못된 것입니다.

“사용자 이름과 비밀번호 입력”->“신원 확인”->“메인 화면으로 이동”은 올바른 것입니다.

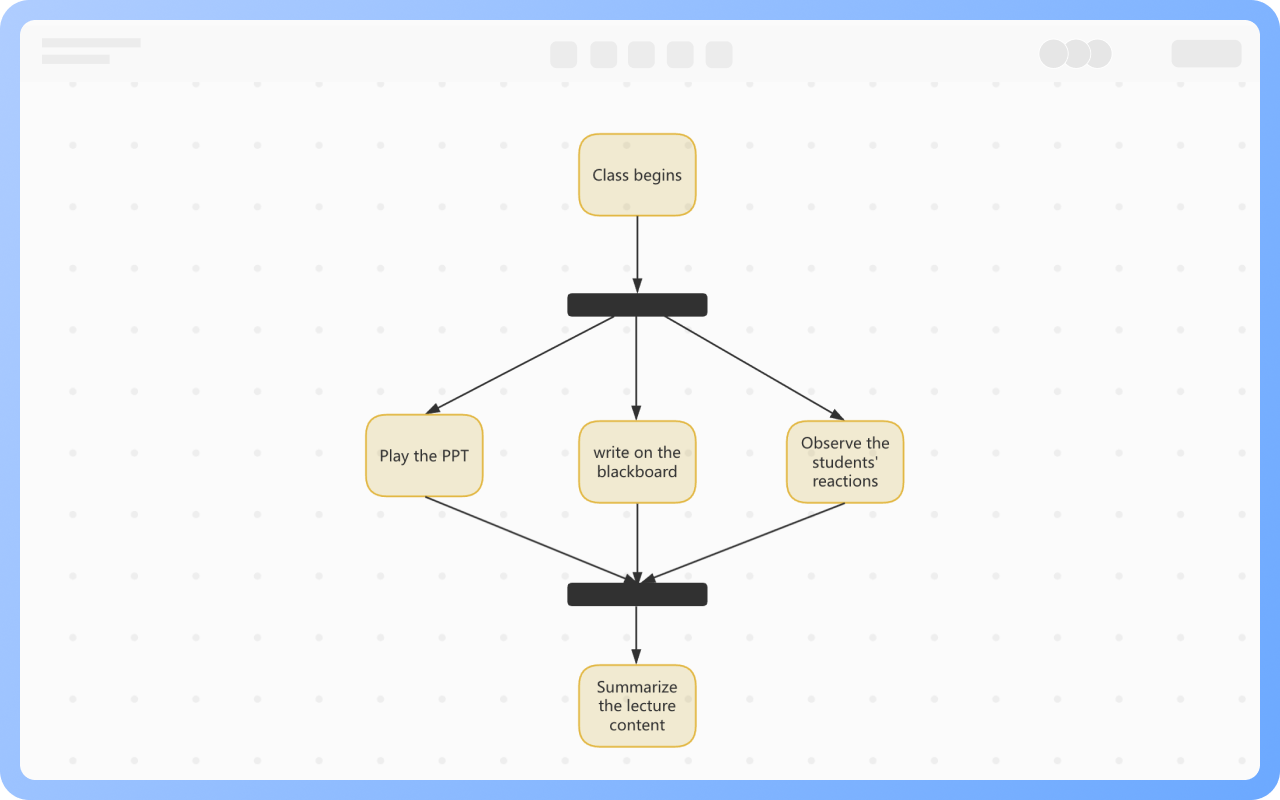

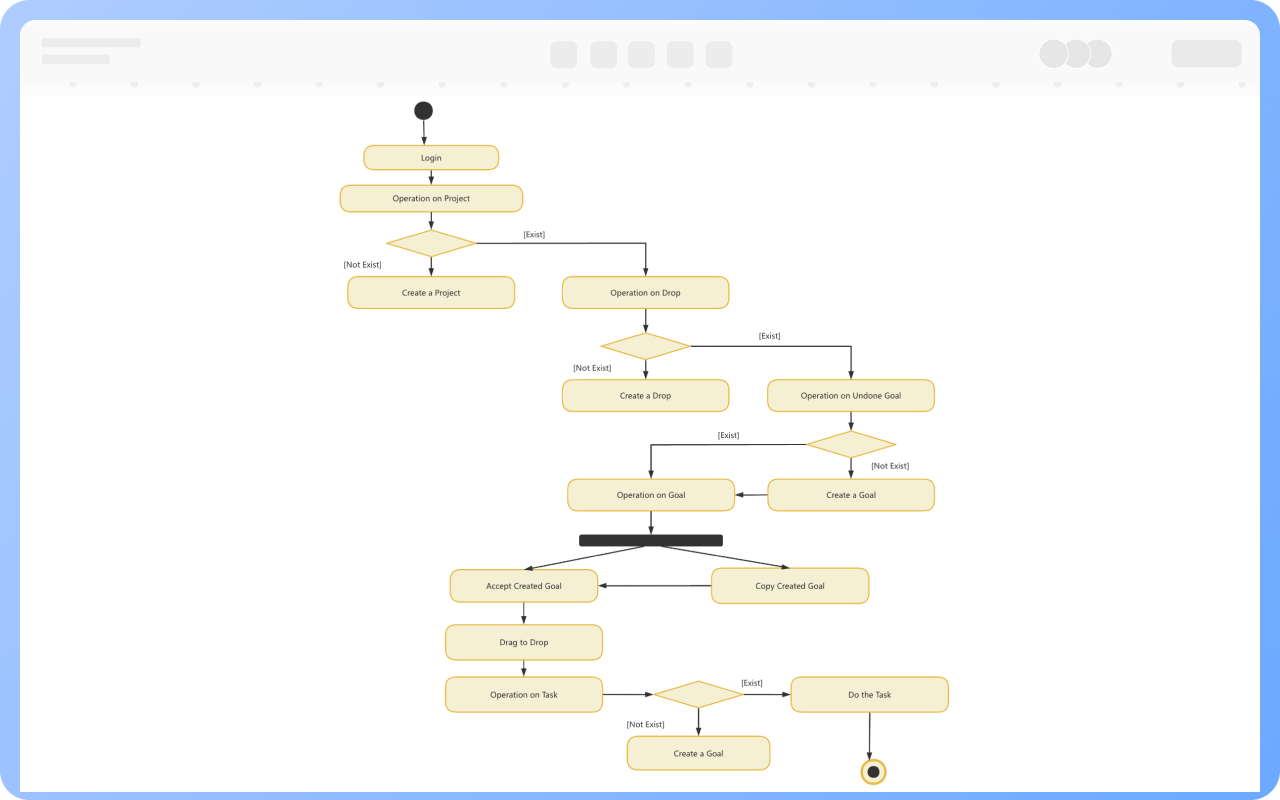

동일한 시점에 두 개 이상의 동시 제어 흐름이 있는 경우, 분기는 하나의 제어 흐름이 두 개 이상의 동시 제어 흐름으로 분해되는 것을 나타내며, 합류는 두 개 이상의 동시 제어 흐름이 여기서 동기화되는 것을 나타냅니다.

활동도에서는 동기화 막대를 사용하여 이러한 제어 흐름의 분기 및 합류 상황을 설명하며, 동기화 막대는 실선 좁은 사각형으로 표시됩니다.

비즈니스 프로세스 모델링：구매 승인, 휴가 프로세스

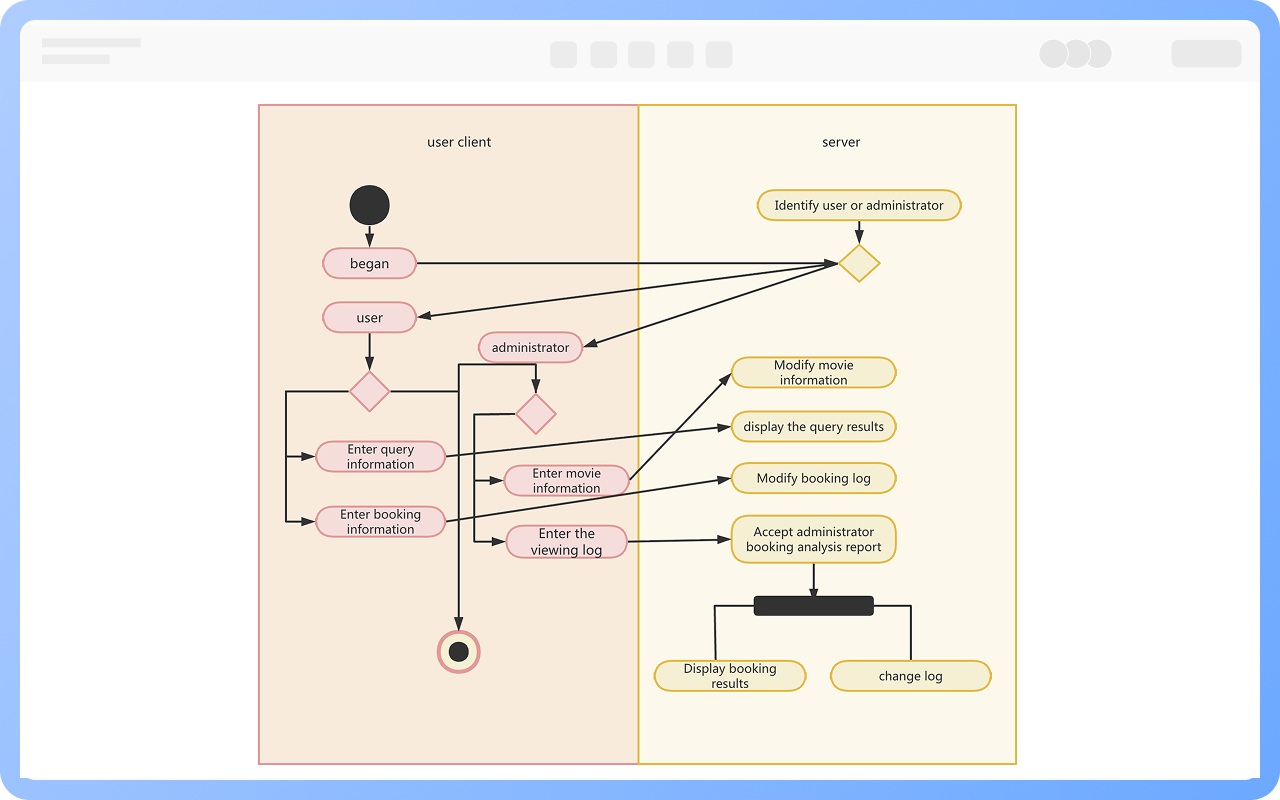

시스템 기능 작업 흐름 모델링：로그인, 주문, 보고서 생성

클래스의 행동 모델링（상태도와 함께）：사용자 등록 프로세스, 주문 처리 프로세스

병렬 또는 협력 행동 모델링：멀티스레드 협력, 작업 분배

1，그래픽을 간결하게 유지하고, 중첩을 너무 깊게 하지 마세요

2，각 동작의 수행자를 명확히 하세요

3，판단 및 병렬 구조를 합리적으로 사용하세요

4，다른 UML 도와 함께 사용할 수 있습니다
