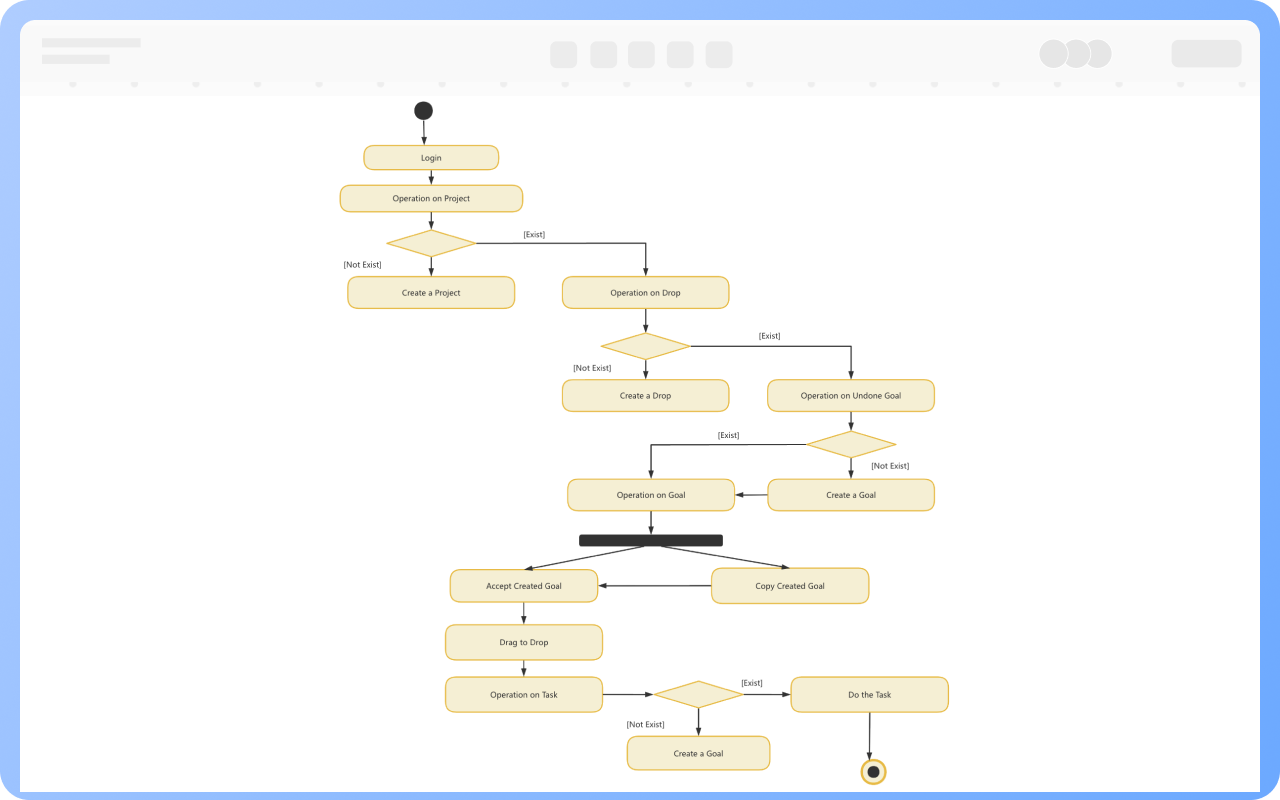

गतिविधि आरेख फ्लोचार्ट के समान होते हैं, यह सिस्टम के व्यवहार का वर्णन करने के लिए एक मॉडल दृश्य है, जिसका उपयोग सिस्टम के वर्कफ्लो और समवर्ती व्यवहार का वर्णन करने के लिए किया जा सकता है। यह सिस्टम के किसी एक व्यवहार में शामिल वस्तुओं द्वारा की गई विभिन्न गतिविधियों के क्रम संबंध को प्रदर्शित करता है, और यह अवस्था मशीन का एक अन्य रूप है।
गतिविधि आरेख का उद्देश्य प्रक्रियाओं का विश्लेषण करना है, दृश्य उपकरणों की मदद से, वास्तविक दुनिया में विशिष्ट घटनाओं के संचालन प्रक्रिया का चित्रण करना, ऐसा आउटपुट प्रदान करना जो लोगों के लिए समझने में आसान हो और कंप्यूटर विकास के लिए भी उपयुक्त हो।

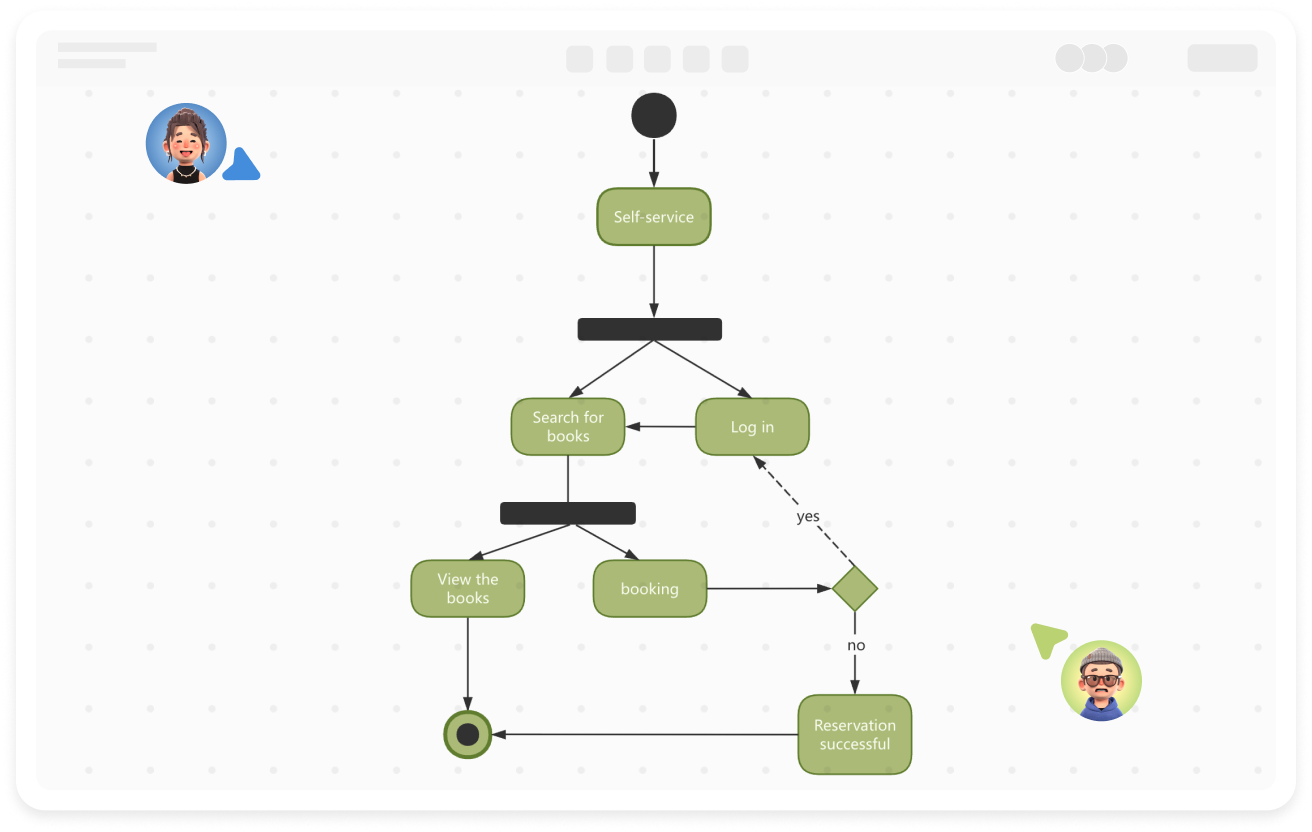

तुरंत जानकारी हस्तांतरण के लिए साझा लिंक के साथ बहु-उपयोगकर्ता वास्तविक समय सहयोग
पाठ इनपुट से स्वचालित ग्राफिक्स जनरेशन और शैली सुधार
पूर्ण अनुकूलन के साथ प्रीबिल्ट थीम
आइकन, छवियां, लेबल, LaTeX सूत्र, कोड ब्लॉक, लिंक, अनुलग्नक समर्थित
निर्यात: PNG, VISIO, PDF, SVG | आयात: VISIO, Mermaid
रीयल-टाइम क्लाउड स्टोरेज, मल्टी-डिवाइस सिंक, संस्करण इतिहास और डेटा सुरक्षा
गतिविधि आरेख गतिविधियों के केंद्रित अभिव्यक्ति पर आधारित होता है, गोल कोने वाले आयत गतिविधियों को दर्शाते हैं, स्थानांतरण रेखा पर आमतौर पर कुछ नहीं लिखा जाता है, केवल निर्णय के समय, रेखा पर निर्णय की शर्त लिखी जाती है।
स्थिति आरेख स्थिति के केंद्रित अभिव्यक्ति पर आधारित होता है, गोल कोने वाले आयत स्थिति को दर्शाते हैं, स्थानांतरण रेखा पर लिखी गई सामग्री, गतिविधि आरेख की गतिविधि के अनुरूप होती है।
प्रारंभिक बिंदु: एक गतिविधि आरेख की शुरुआत में, एक प्रारंभिक बिंदु खींचा जाता है, जिसे ठोस वृत्त द्वारा दर्शाया जाता है।
गतिविधि: प्रणाली या व्यवसाय प्रक्रिया में एक संचालन कदम या कार्य का प्रतिनिधित्व करता है, गोल कोने वाले आयत द्वारा दर्शाया जाता है, जिसमें गतिविधि का नाम लिखा जाता है।
निर्णय: हीरे के आकार से दर्शाया जाता है, जिसे शाखा और मिलन भी कहा जाता है, एक निर्णय के पास एक प्रवेश पथ होता है, और दो या दो से अधिक निकास पथ होते हैं।
समकालिक: ठोस संकीर्ण आयत द्वारा दर्शाया जाता है, जिसे शाखा और मिलन भी कहा जाता है, समानांतर प्रक्रियाओं का वर्णन करने के लिए उपयोग किया जाता है, शाखा का उपयोग समानांतर गतिविधियों की शुरुआत को दर्शाने के लिए किया जाता है, जबकि मिलन समानांतर गतिविधियों के अंत को दर्शाने के लिए होता है।
वस्तु प्रवाह: एक वस्तु को दर्शाने के लिए आयताकार फ्रेम का उपयोग किया जाता है, गतिविधि और वस्तु के बीच निर्भरता को दर्शाने के लिए डॉटेड एरो का उपयोग किया जाता है।
समाप्ति बिंदु: प्रक्रिया के अंत में, समाप्ति बिंदु खींचा जाता है, जिसे संकेंद्रित वृत्त द्वारा दर्शाया जाता है।
सभी गतिविधि नोड्स की कणिका लगभग समान होनी चाहिए:
“प्रणाली में लॉगिन करें” और “बटन पर क्लिक करें” एक साथ प्रकट होना गलत है।
“उपयोगकर्ता नाम और पासवर्ड भरें” -> “पहचान सत्यापित करें” -> “मुख्य इंटरफ़ेस में प्रवेश करें”, यह सही है।
उसी समय पर, दो या दो से अधिक समवर्ती नियंत्रण प्रवाह की स्थिति में, शाखा एक नियंत्रण प्रवाह को दो या अधिक समवर्ती नियंत्रण प्रवाह में विभाजित करती है, मिलन दो या अधिक समवर्ती नियंत्रण प्रवाह को समकालिकता प्राप्त करने की स्थिति में लाता है।
गतिविधि आरेख में इन नियंत्रण प्रवाह की शाखा और मिलन की स्थिति को स्पष्ट करने के लिए समकालिक पट्टी का उपयोग किया जाता है, समकालिक पट्टी ठोस संकीर्ण आयत द्वारा दर्शाई जाती है।
व्यवसाय प्रक्रिया मॉडलिंग: खरीद अनुमोदन, अवकाश प्रक्रिया
प्रणाली कार्य संचालन प्रवाह मॉडलिंग: लॉगिन, ऑर्डर देना, रिपोर्ट जनरेट करना
वर्ग का व्यवहार मॉडलिंग (स्थिति आरेख के साथ): उपयोगकर्ता पंजीकरण प्रक्रिया, ऑर्डर प्रोसेसिंग प्रक्रिया
समवर्ती या सहयोगात्मक व्यवहार मॉडलिंग: मल्टीथ्रेड सहयोग, कार्य वितरण
1, ग्राफिक्स को सरल रखें, अत्यधिक नेस्टिंग से बचें
2, प्रत्येक क्रिया के निष्पादक को स्पष्ट करें
3, निर्णय और समवर्ती संरचनाओं का उचित उपयोग करें
4, अन्य UML आरेखों के साथ उपयोग किया जा सकता है
गतिविधि आरेख में प्रारंभिक बिंदु केवल एक होता है, लेकिन समाप्ति बिंदु कई हो सकते हैं।
गतिविधि आरेख में गतिविधि नामकरण हेतु क्रिया-विशेषण वाक्यांश का पालन करना आवश्यक है, ताकि वस्तु को गतिविधि के रूप में लेने और अस्पष्ट क्रिया वस्तु जैसी समस्याओं से बचा जा सके।
नहीं। सामान्यतः, शाखा और संगम सह-अस्तित्व में होते हैं, लेकिन कुछ स्थितियों में केवल शाखा हो सकती है, संगम नहीं।

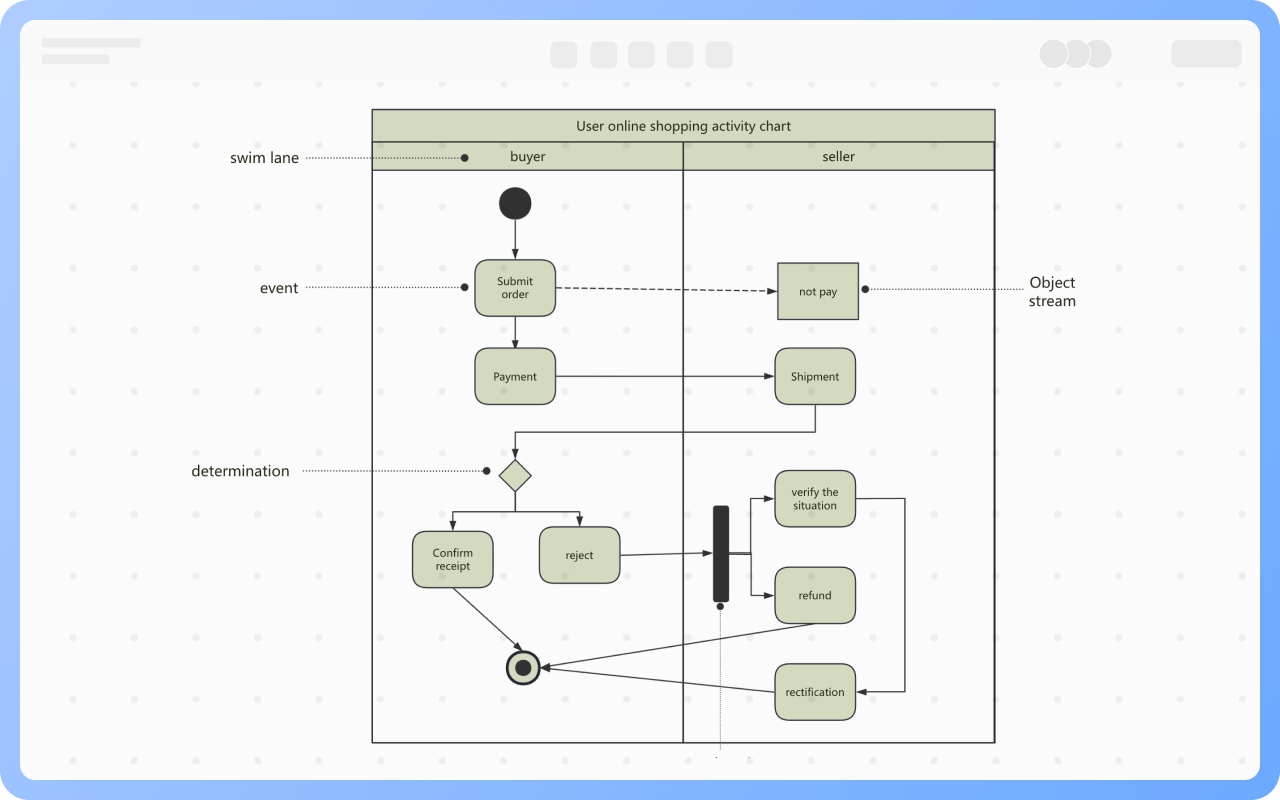

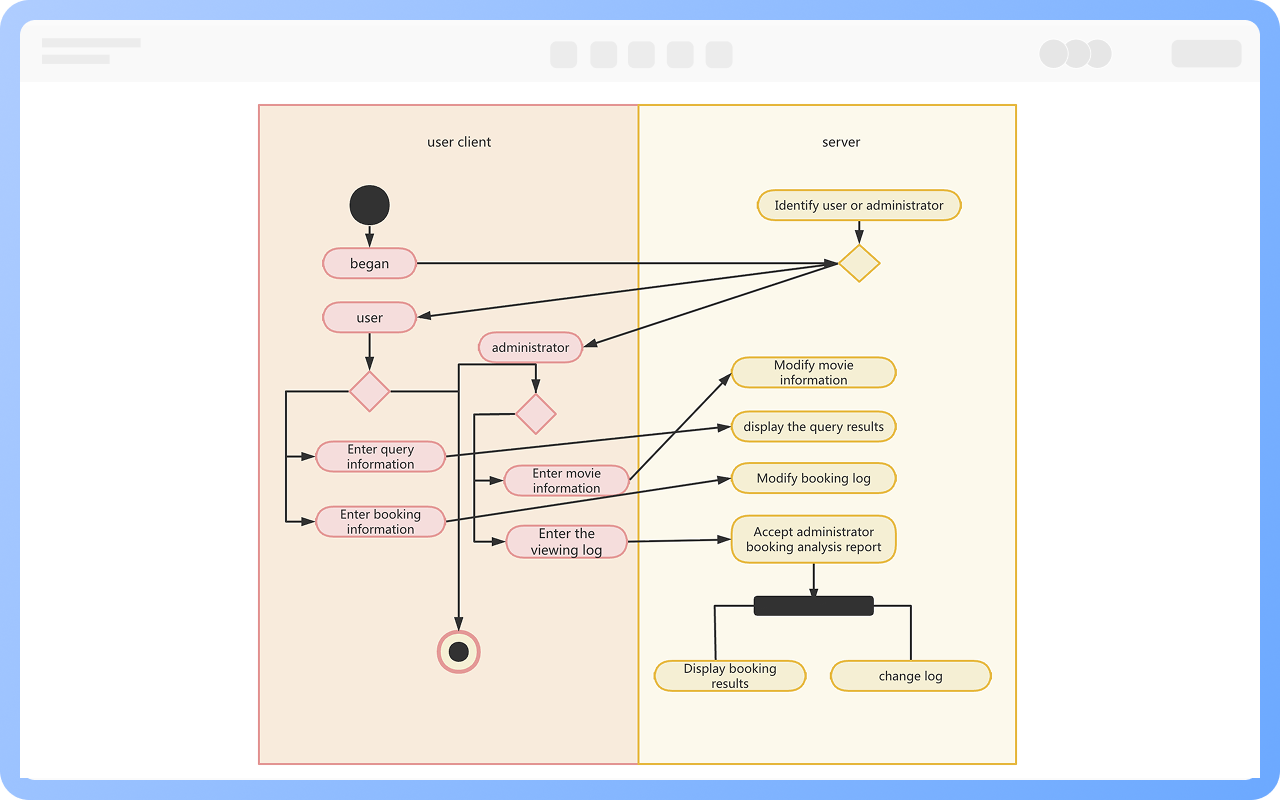

लेन गतिविधियों या क्रियाओं को निष्पादन की वस्तु के अनुसार समूहित करती है, और प्रत्येक समूह को लेन के माध्यम से अलग करती है, जिससे गतिविधियों या क्रियाओं के हस्तांतरण की स्थिति स्पष्ट रूप से वर्णित होती है और यह भी स्पष्ट होता है कि इन गतिविधियों या क्रियाओं को कौन पूरा करता है।
प्रत्येक लेन का नाम वस्तु के नाम या क्रियाकर्ता के नाम पर होता है, और ये नाम एक गतिविधि आरेख में अद्वितीय होते हैं।
1, ऊपर से नीचे, बाएँ से दाएँ क्रम में
2, गतिविधियों को यथासंभव संरेखित करना
3, गतिविधियों की रेखाओं को पार न करें
4, गतिविधियों की संख्या 10-15 के भीतर नियंत्रित करें
1, गतिविधि आरेख समानांतर गतिविधियों की स्थिति का प्रतिनिधित्व कर सकता है, जबकि प्रवाह चार्ट नहीं कर सकता।
2, गतिविधि आरेख वस्तु-उन्मुख होता है, जबकि प्रवाह चार्ट प्रक्रिया-उन्मुख होता है।
3, गतिविधि आरेख वस्तु गतिविधियों के अनुक्रम संबंधों के नियमों का वर्णन करता है, जो प्रणाली के व्यवहार को दर्शाता है, न कि प्रणाली की प्रक्रिया को; प्रवाह चार्ट प्रक्रिया का वर्णन करता है, जिसकी मुख्य संरचना क्रम, शाखा और चक्र है, और विभिन्न प्रक्रियाओं के बीच सख्त अनुक्रम और समय संबंध होता है।
1, गतिविधि आरेख तकनीकी होता है, यह UML मॉडलिंग का एक गतिशील दृश्य है, जो आमतौर पर सॉफ़्टवेयर प्रणाली के डिज़ाइन चरण में उपयोग किया जाता है और यह सहभागी व्यक्तियों के बीच संवाद का एक आरेख है। जबकि BPMN व्यावसायिक होता है, यह प्रोग्राम निष्पादन प्रक्रिया का वर्णन करता है और निष्पादन योग्य घोषणा फ़ाइल उत्पन्न कर सकता है, जिसका उपयोग प्रक्रिया इंजन के गतिशील निष्पादन के लिए किया जा सकता है;
2, एक संपूर्ण के रूप में, BPMN आरेख व्यवसाय के हितधारकों के लिए व्यवसाय आरेख की तुलना में अधिक समझने योग्य है;
3, BPMN में विशेष मॉडलिंग तत्व होते हैं, जो इसे व्यावसायिक उद्देश्यों के लिए अधिक उपयुक्त बनाते हैं। गतिविधि आरेख के मॉडलिंग तत्व तुलनात्मक रूप से सरल और एकल होते हैं;
4, BPMN गतिविधि आरेख की तुलना में B2B इंटरैक्शन को बेहतर तरीके से मॉडल करता है।
