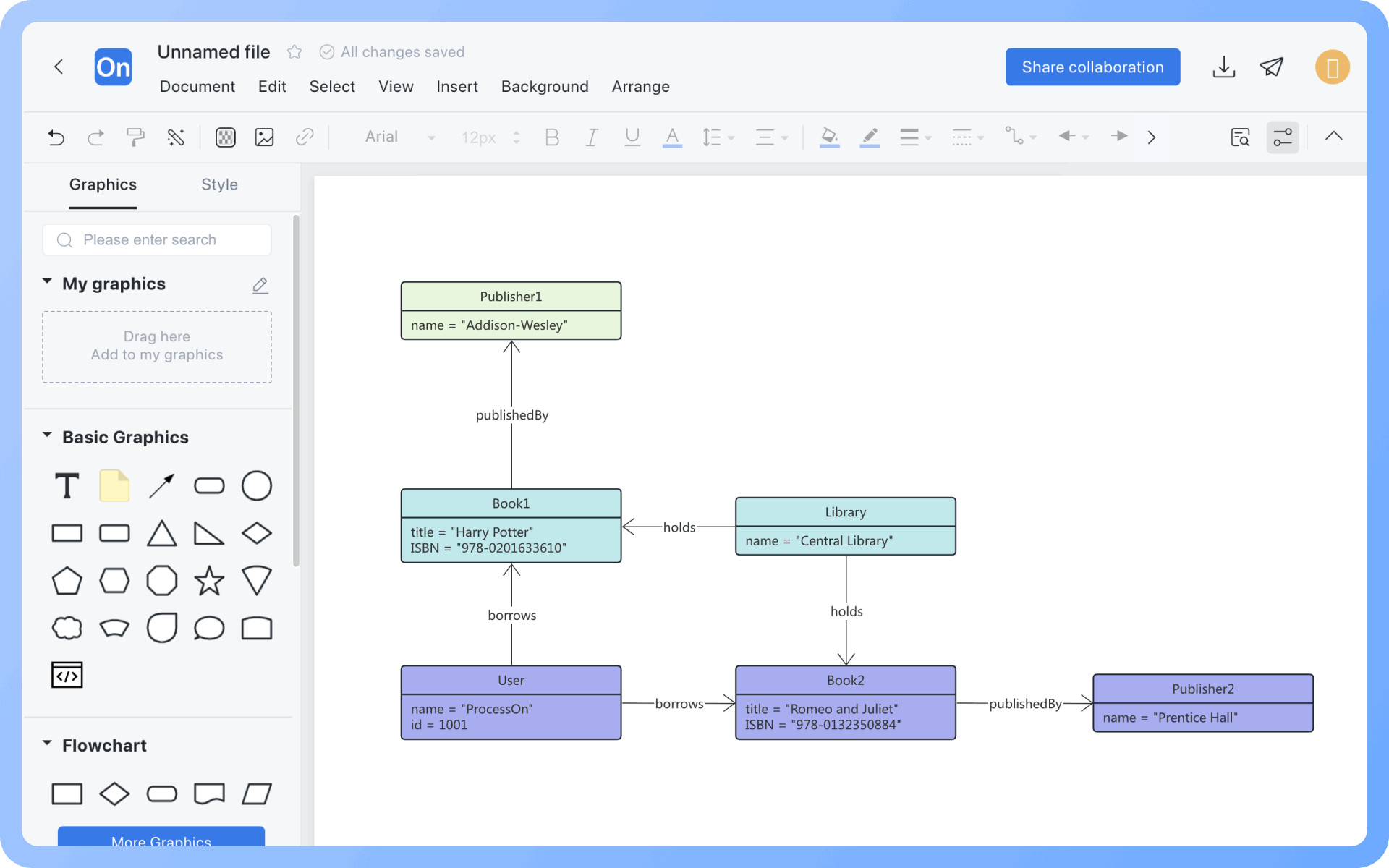

ऑब्जेक्ट आरेख UML में एक अनौपचारिक आरेख है, जो आमतौर पर कम उपयोग किया जाता है, और यह एक विशेष समय पर वस्तुओं के समूह और उनके बीच संबंधों का ग्राफिकल प्रतिनिधित्व है। ऑब्जेक्ट आरेख एक विशेष समय बिंदु पर सिस्टम की स्थिर संरचना का वर्णन कर सकता है, यह वर्ग आरेख का उदाहरण और स्नैपशॉट है, जिसका उपयोग सिस्टम में सहभागिता करने वाले विभिन्न वस्तुओं की स्थिति को एक विशेष समय पर वर्णित करने के लिए किया जाता है।
ऑब्जेक्ट आरेख का उपयोग परिदृश्य बहुत सीमित है:
1, मुख्य रूप से सिस्टम की एक विशेष समय पर विशिष्ट संचालन स्थिति को दर्शाने के लिए उपयोग किया जाता है।
2, आमतौर पर वर्ग मॉडल के डिज़ाइन को प्रमाणित करते समय उपयोग किया जाता है, अर्थात जटिल तर्क के वर्ग इंटरैक्शन को स्थापित करते समय, वर्ग आरेख की सहायता के लिए ऑब्जेक्ट आरेख का उपयोग किया जा सकता है।
तुरंत जानकारी हस्तांतरण के लिए साझा लिंक के साथ बहु-उपयोगकर्ता वास्तविक समय सहयोग
पाठ इनपुट से स्वचालित ग्राफिक्स जनरेशन और शैली सुधार
पूर्ण अनुकूलन के साथ प्रीबिल्ट थीम
आइकन, छवियां, लेबल, LaTeX सूत्र, कोड ब्लॉक, लिंक, अनुलग्नक समर्थित
निर्यात: PNG, VISIO, PDF, SVG | आयात: VISIO, Mermaid
रीयल-टाइम क्लाउड स्टोरेज, मल्टी-डिवाइस सिंक, संस्करण इतिहास और डेटा सुरक्षा

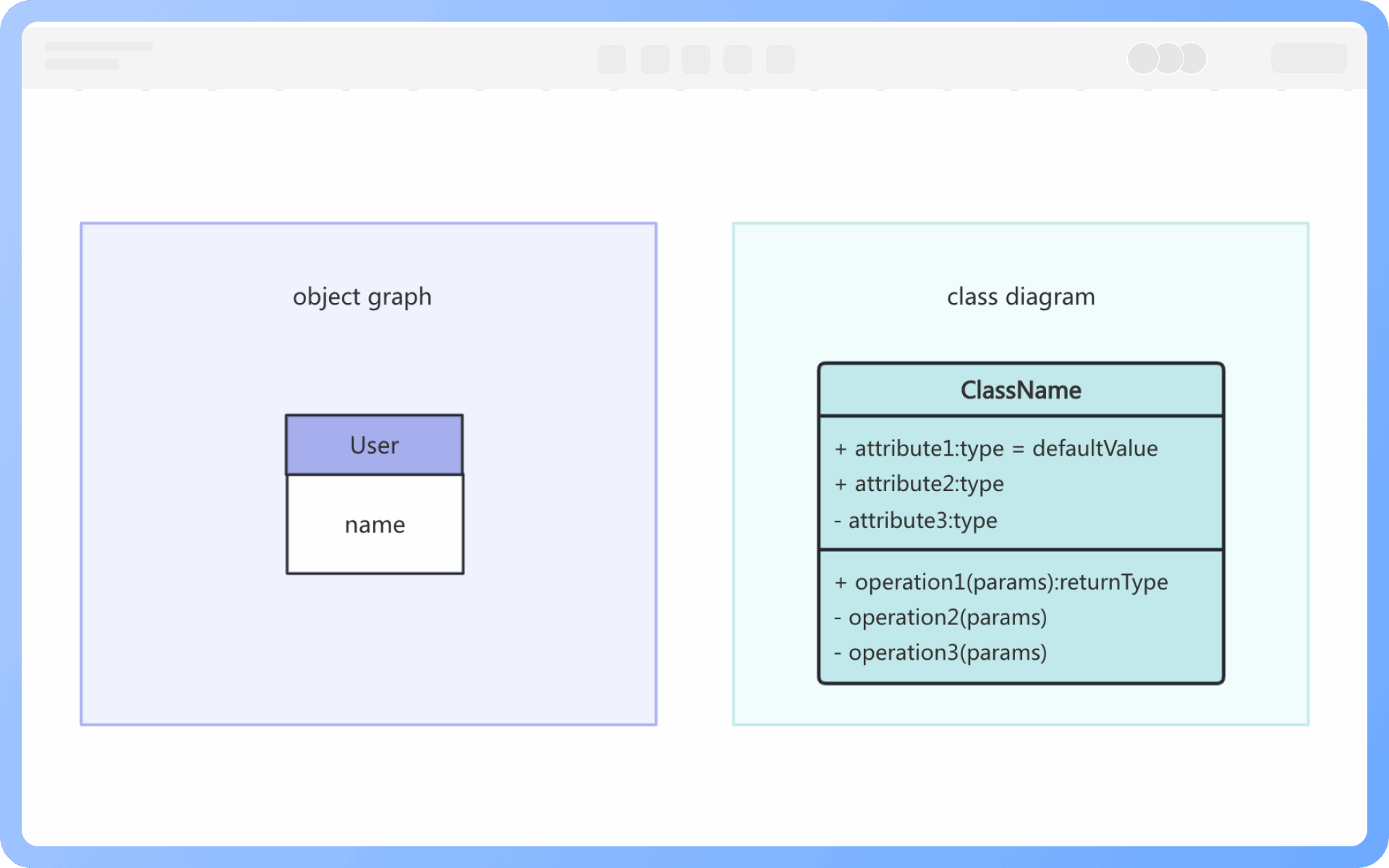

1, क्लास आरेख द्वारा निर्मित मॉडल सामान्य स्थिति का वर्णन करता है, जबकि ऑब्जेक्ट आरेख द्वारा निर्मित मॉडल किसी विशेष स्थिति का वर्णन करता है।
2, क्लास आरेख प्रणाली की ऑब्जेक्ट संरचना का पूर्ण वर्णन कर सकता है, जबकि ऑब्जेक्ट आरेख नहीं कर सकता।
3, क्लास आरेख में एक क्लास, ऑब्जेक्ट आरेख में कई ऑब्जेक्ट के अनुरूप हो सकता है।
ऑब्जेक्ट क्लास के उदाहरण होते हैं, जो समय और स्थान में मौजूद स्थिति और व्यवहार को समाहित करने वाली एक ठोस इकाई होती है।
लिंक क्लास संबंधों के उदाहरण होते हैं, जो दो या अधिक ऑब्जेक्ट के बीच स्वतंत्र कनेक्शन होते हैं।
मानक प्रदर्शन विधि: ऑब्जेक्ट नाम पहले, क्लास नाम बाद में, बीच में ':' का उपयोग करके जोड़ते हैं, ऑब्जेक्ट नाम और क्लास नाम दोनों को रेखांकित किया जाता है;
अनाम प्रदर्शन विधि: उन स्थितियों के लिए जहां ऑब्जेक्ट का नाम अभी तक नहीं दिया गया है;
संक्षिप्त प्रदर्शन विधि: क्लास नाम को छोड़ देना;
विशेष रूप: बहु-ऑब्जेक्ट और सक्रिय ऑब्जेक्ट।

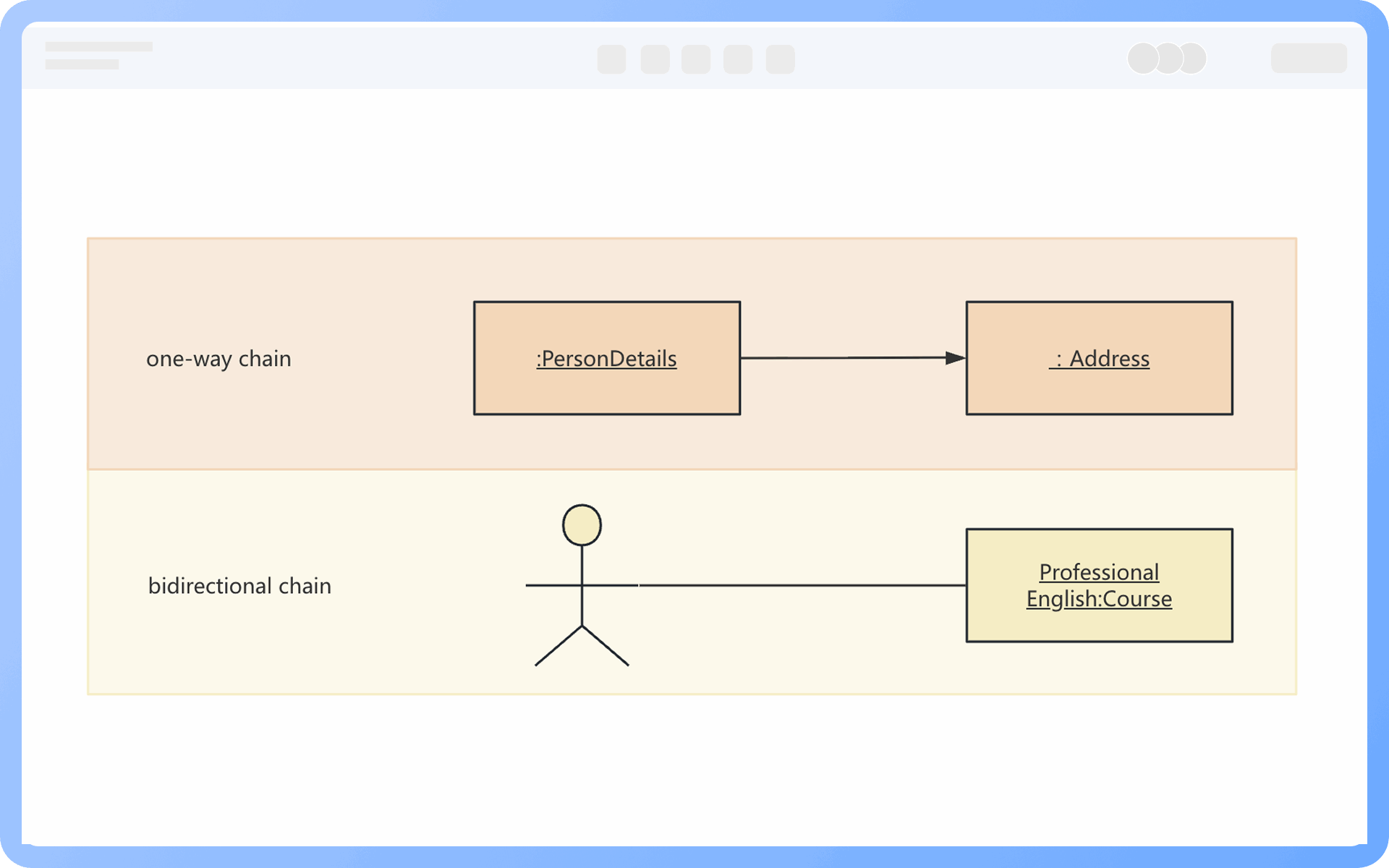

एकतरफा लिंक: तीर वाली सीधी रेखा का उपयोग करके दर्शाया जाता है
द्विपक्षीय लिंक: बिना तीर वाली सीधी रेखा का उपयोग करके दर्शाया जाता है
1, जटिल डेटा संरचना का वर्णन
ऑब्जेक्ट आरेख का उपयोग करके ऑब्जेक्ट के बीच संबंधों को चित्रित करना जटिल डेटा संरचना के किसी एक समय के स्नैपशॉट को स्पष्ट करने में मदद कर सकता है, जिससे जटिल डेटा संरचना के अमूर्तन में सहायता मिलती है। जब क्लास की बातचीत में तर्क जटिल होता है, तो कुछ ऑब्जेक्ट आरेख बनाना पूरक स्पष्टीकरण के लिए विचार किया जा सकता है।
2, स्नैपशॉट में व्यवहार का प्रदर्शन
ऑब्जेक्ट आरेख एक श्रृंखला के स्नैपशॉट के माध्यम से प्रभावी ढंग से घटना के व्यवहार को व्यक्त कर सकता है। जब क्लास मॉडल को डिज़ाइन करते हैं, तो ऑब्जेक्ट आरेख का उपयोग करके एक रनटाइम स्थिति का अनुकरण किया जा सकता है ताकि रनटाइम डिज़ाइन की उपयुक्तता की पुष्टि की जा सके।
पहचान: अपने जीवनकाल में इसका एक अद्वितीय नाम होता है।
स्थिति: इसमें वस्तु के सभी गुण और उन गुणों के वर्तमान मान शामिल होते हैं।
व्यवहार: संचालन को बुलाया जा सकता है।
वस्तु समय और स्थान में मौजूद एक ठोस इकाई है, जबकि वर्ग एक मॉडल है जो वस्तु के 'मूल' को निरूपित करता है।
1, वर्ग सामान्यीकृत होता है, वस्तु व्यक्तिगत होती है;
2, वर्ग परिभाषा है, वस्तु उदाहरण है;
3, वर्ग अमूर्त है, वस्तु ठोस है।

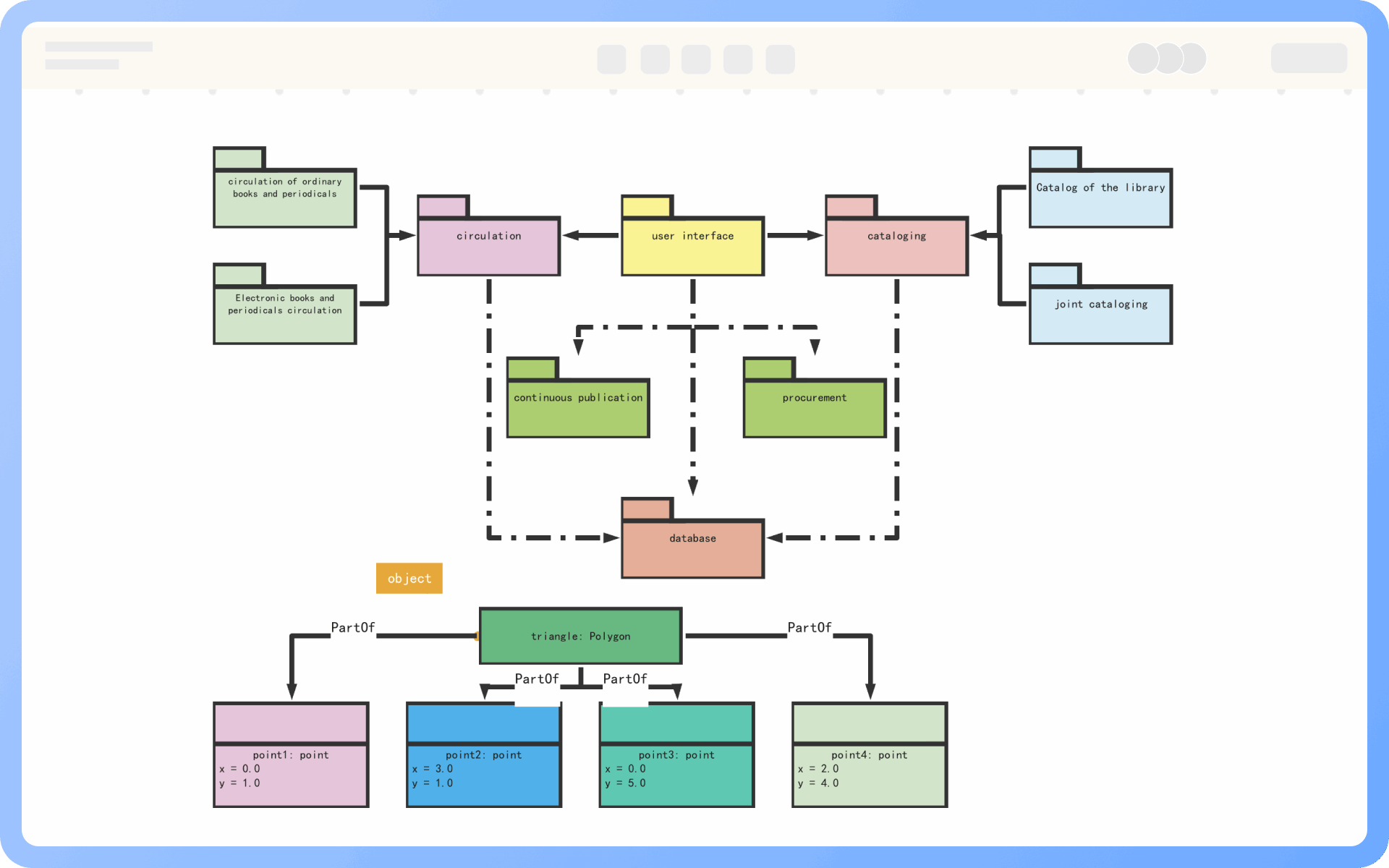

वस्तु आरेख में पैकेज सीधे जावा में पैकेज के अनुरूप होता है, जो पदानुक्रम और सामग्री को संगठित करने के लिए उपयोग किया जाता है। यह तय करने के लिए कि पैकेज को चित्रित करना है या नहीं, वास्तविक स्थिति के आधार पर निर्णय लिया जाना चाहिए।

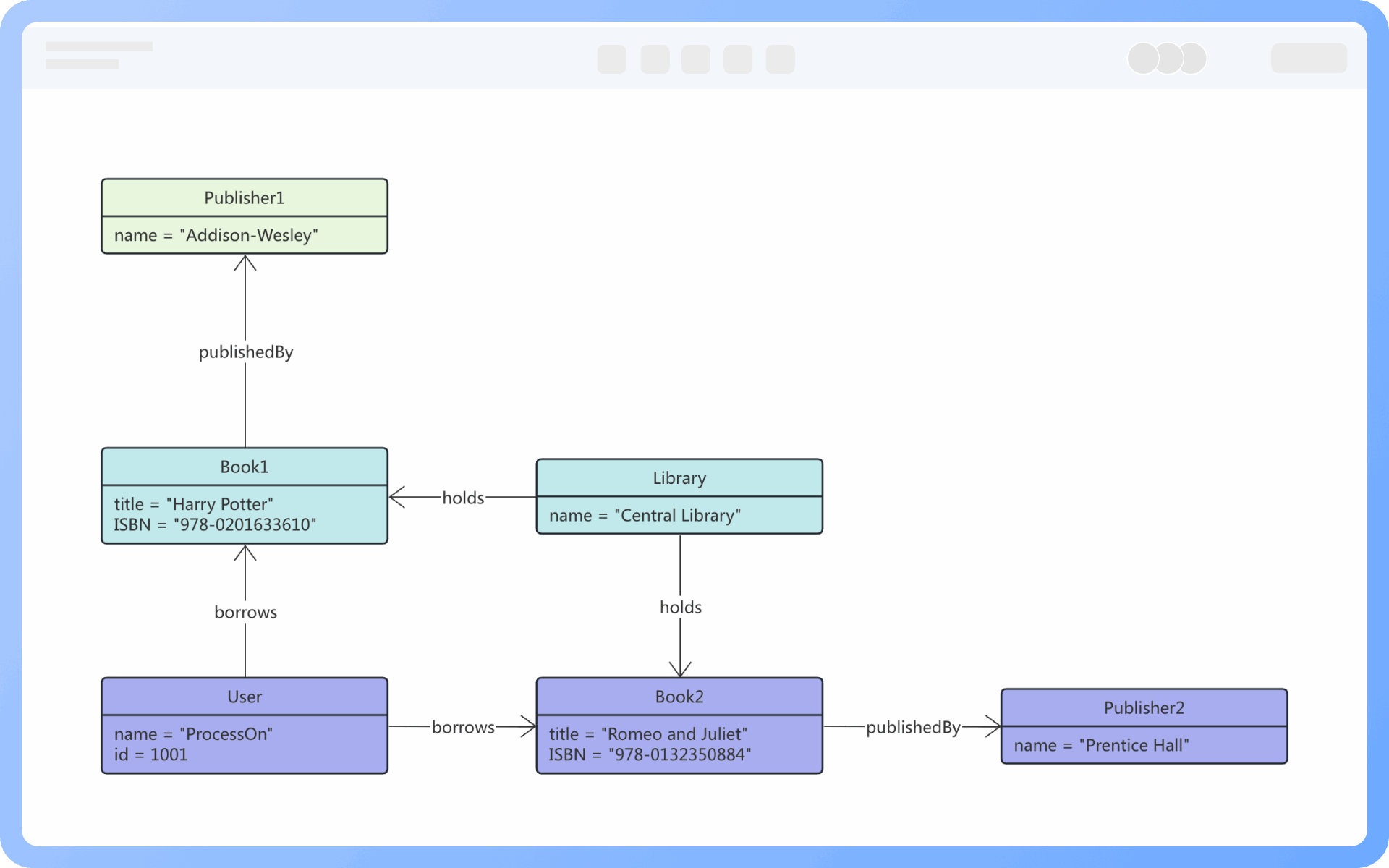

वस्तु आरेख UML में एक स्थिर संरचना आरेख है, जिसका उपयोग मुख्य रूप से सिस्टम में किसी विशेष समय पर वस्तु के उदाहरणों और उनके संबंधों को प्रदर्शित करने के लिए किया जाता है। वस्तु आरेख विशिष्ट उदाहरण के माध्यम से, डेवलपर्स को वस्तु की स्थिति और पारस्परिक क्रिया को सहज रूप से समझने में मदद करता है।
नहीं। वस्तु आरेख वर्ग आरेख का उदाहरणीकरण है और इसे किसी विशेष व्यावसायिक समय पर वास्तविक वस्तु संबंधों को प्रतिबिंबित करना चाहिए, कई वस्तुओं के बीच पारस्परिक क्रिया की स्थिति को प्रदर्शित करना चाहिए। अत्यधिक सरलीकरण से बचना चाहिए, अन्यथा यह पाठकों को महत्वपूर्ण अर्थों के बारे में गलतफहमी में डाल सकता है।
वस्तु आरेख में वस्तुओं को (वस्तु नाम:वर्ग नाम) के प्रारूप में नामित किया जाना चाहिए, जैसे: (stu1:Student)।
