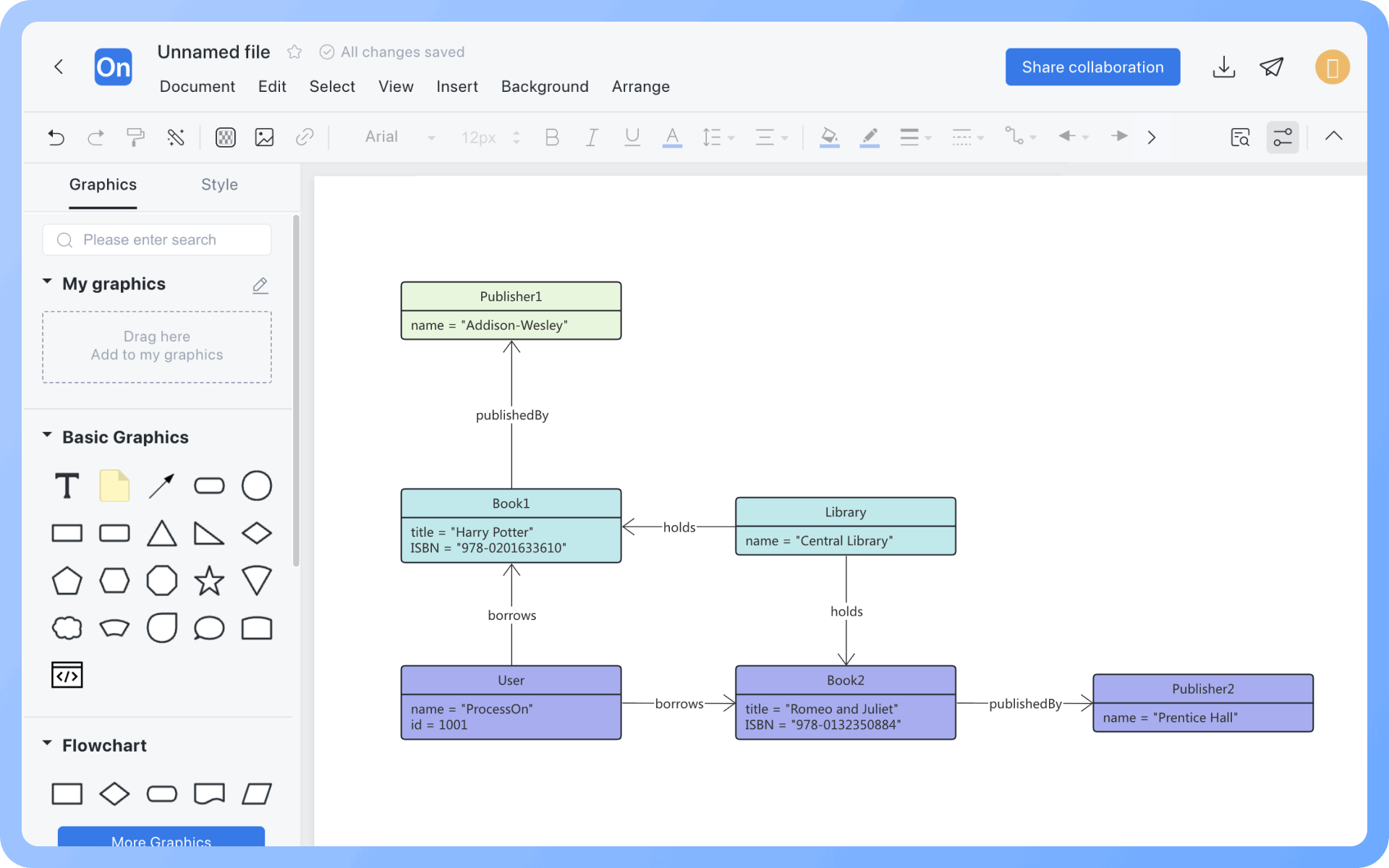

O diagrama de objetos é um diagrama informal na UML, geralmente pouco utilizado, que representa um conjunto de objetos em um determinado momento e as relações entre eles. O diagrama de objetos pode descrever a estrutura estática de um sistema em um ponto específico no tempo, sendo uma instância e um instantâneo do diagrama de classes, usado para descrever o estado dos vários objetos participantes da interação em um determinado momento.
Os cenários de uso do diagrama de objetos são bastante limitados:
1. Principalmente usado para ilustrar o estado operacional específico de um sistema em um determinado momento.
2. Geralmente usado ao argumentar o design do modelo de classes, ou seja, ao estabelecer interações de classes com lógica complexa, o diagrama de objetos pode ser usado para auxiliar na explicação do diagrama de classes.
Colaboração em tempo real multiutilizador com links partilháveis para transferência instantânea
Gera automaticamente gráficos a partir de texto com melhorias de estilo
Temas predefinidos com personalização completa
Suporta ícones, imagens, etiquetas, fórmulas LaTeX, blocos de código, links, anexos
Exportar: PNG, VISIO, PDF, SVG | Importar: VISIO, Mermaid
Armazenamento cloud em tempo real, sincronização multi-dispositivo, histórico de versões e segurança de dados

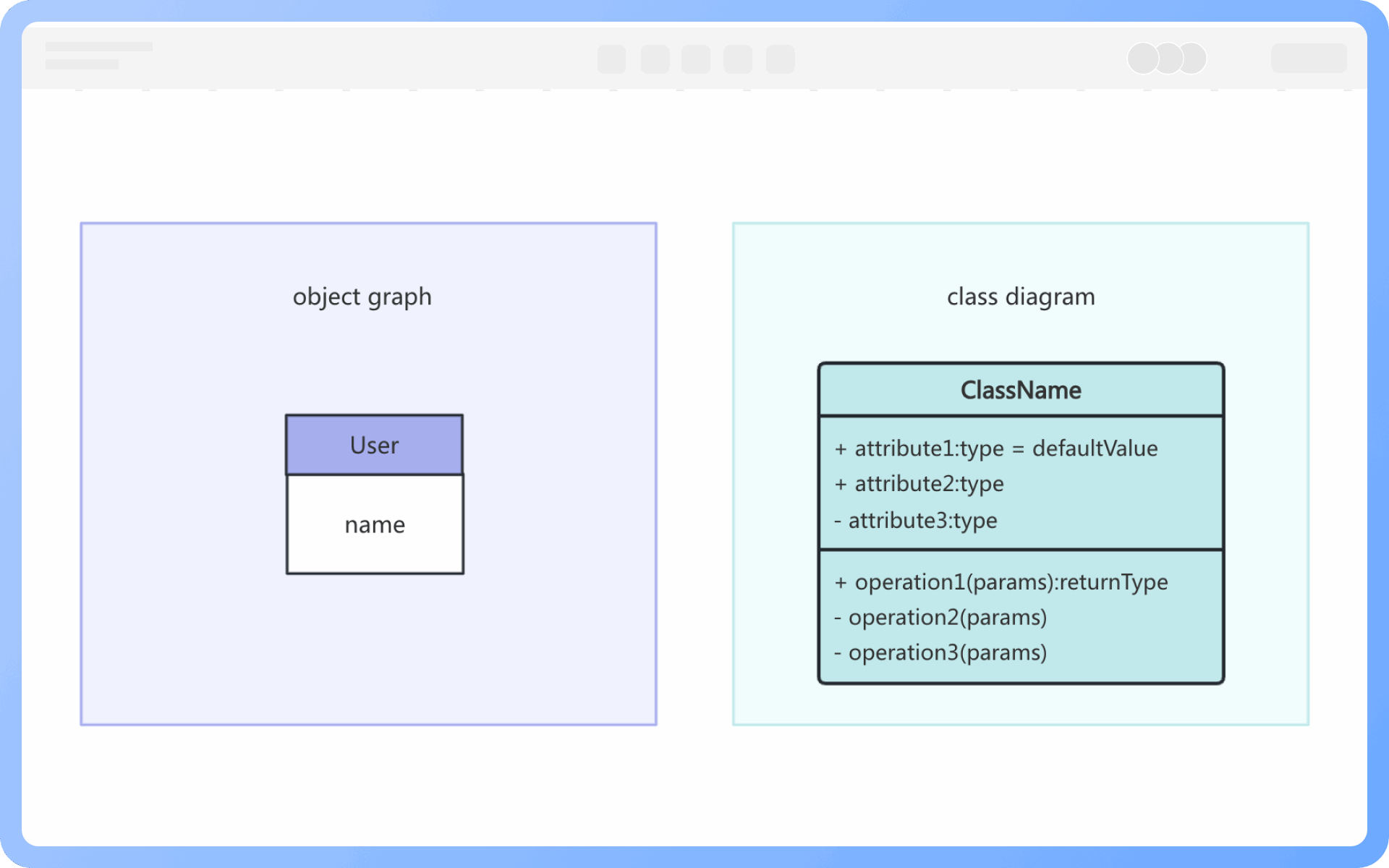

1, O modelo estabelecido pelo diagrama de classes descreve uma situação geral, enquanto o modelo estabelecido pelo diagrama de objetos descreve uma situação específica.
2, O diagrama de classes pode descrever completamente a estrutura de objetos do sistema, enquanto o diagrama de objetos não pode.
3, Uma classe no diagrama de classes pode corresponder a vários objetos no diagrama de objetos.
O objeto é uma instância de uma classe, uma entidade concreta que existe no tempo e no espaço, encapsulando estado e comportamento.
A ligação é uma instância de uma relação de classe, uma conexão independente entre dois ou mais objetos.

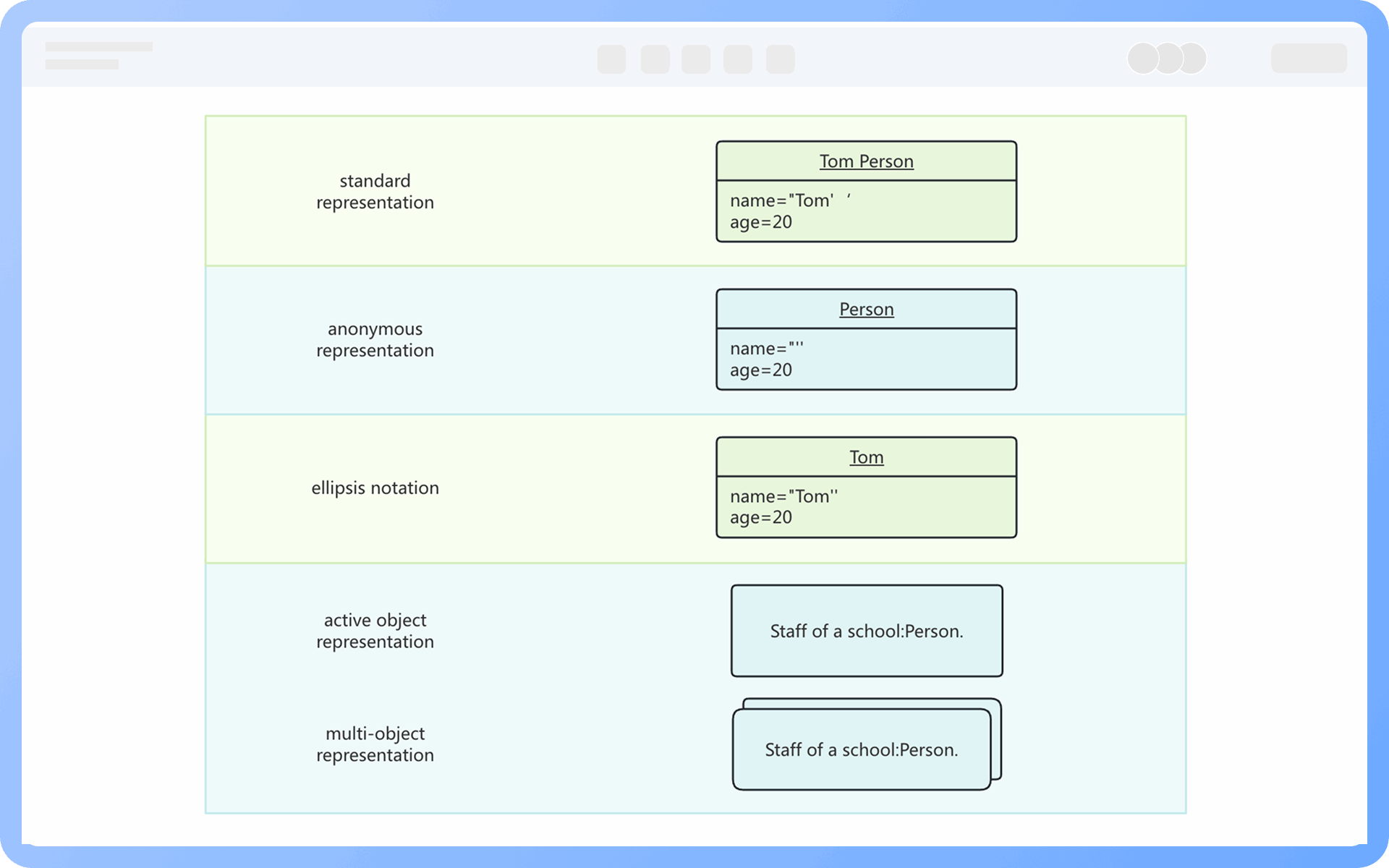

Notação padrão: O nome do objeto vem primeiro, seguido pelo nome da classe, conectados por “:”; tanto o nome do objeto quanto o nome da classe são sublinhados;
Notação anônima: Usada quando o objeto ainda não foi nomeado;
Notação abreviada: O nome da classe é omitido;
Forma especial: Multiobjetos e objetos ativos.

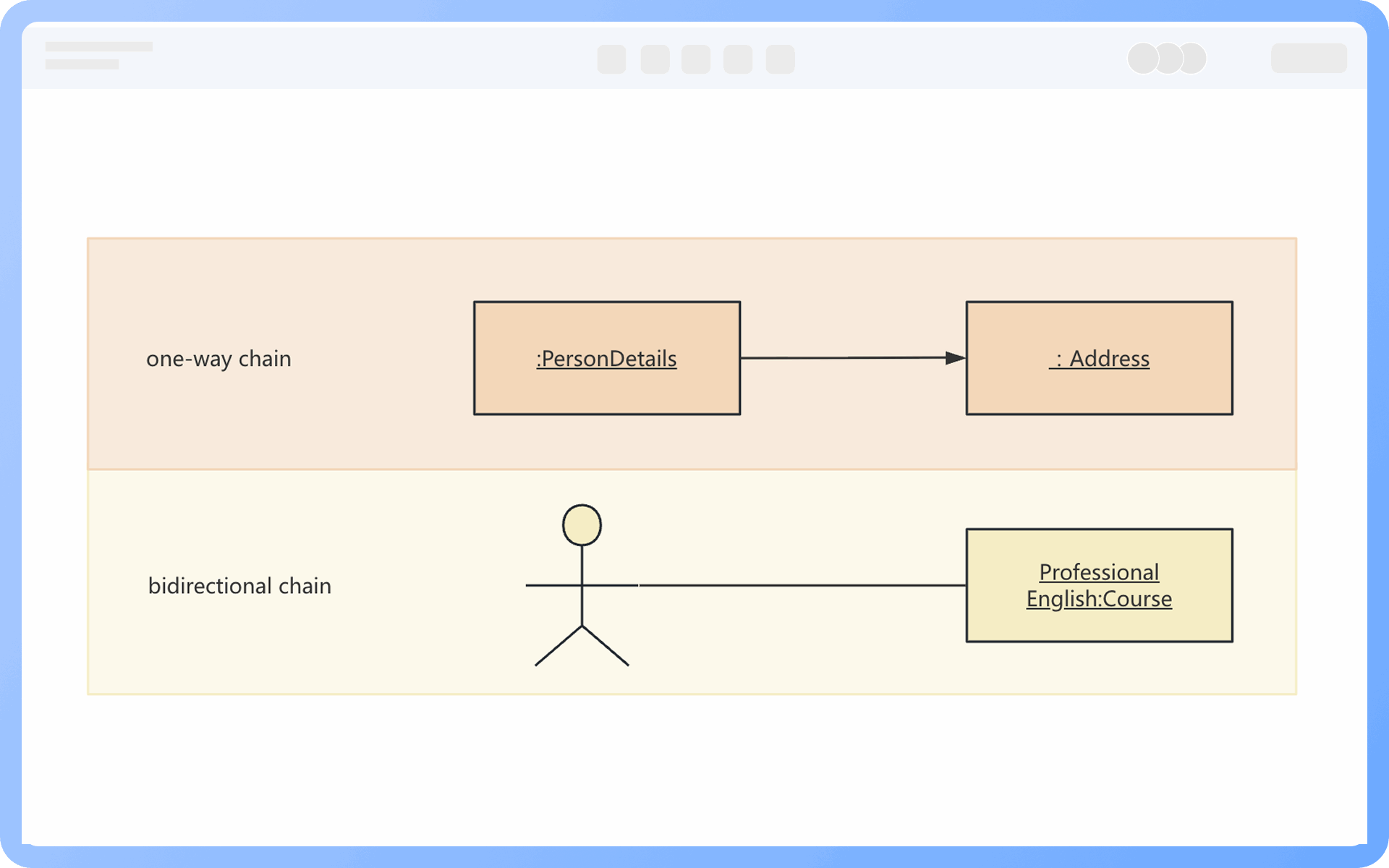

Ligação unidirecional: Representada por uma linha reta com seta
Ligação bidirecional: Representada por uma linha reta sem seta

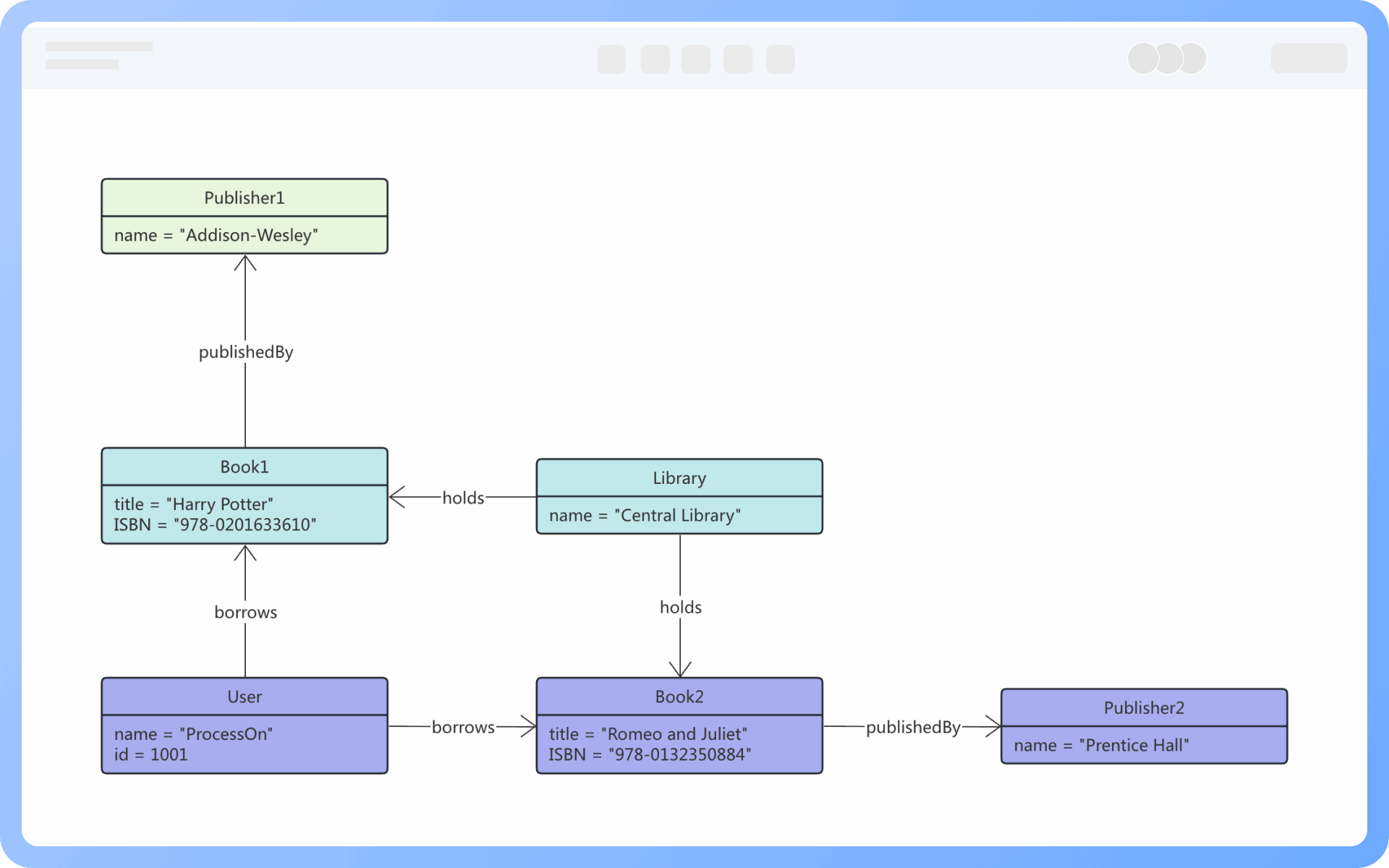

1, Explicar estruturas de dados complexas
Usar diagramas de objetos para descrever as relações entre objetos pode ajudar a explicar instantâneos de estruturas de dados complexas, ajudando assim na abstração de estruturas de dados complexas. Para interações de classe mais complexas, considere desenhar alguns diagramas de objetos para explicações adicionais.
2, Representar comportamento em instantâneos
Diagramas de objetos, através de uma série de instantâneos, podem expressar efetivamente o comportamento das coisas. Ao projetar modelos de classe, diagramas de objetos podem ser usados para simular um estado de tempo de execução, a fim de verificar a racionalidade do design em tempo de execução.
Identificação: Tem um nome único durante seu ciclo de vida.
Estado: Inclui todos os atributos do objeto e seus valores atuais.
Comportamento: Pode invocar operações.
O objeto é uma entidade concreta que existe no tempo e no espaço, enquanto a classe é um modelo que abstrai a 'essência' do objeto.
1, A classe é generalizada, o objeto é personalizado;
2, A classe é uma definição, o objeto é uma instância;
3, A classe é abstrata, o objeto é concreto.

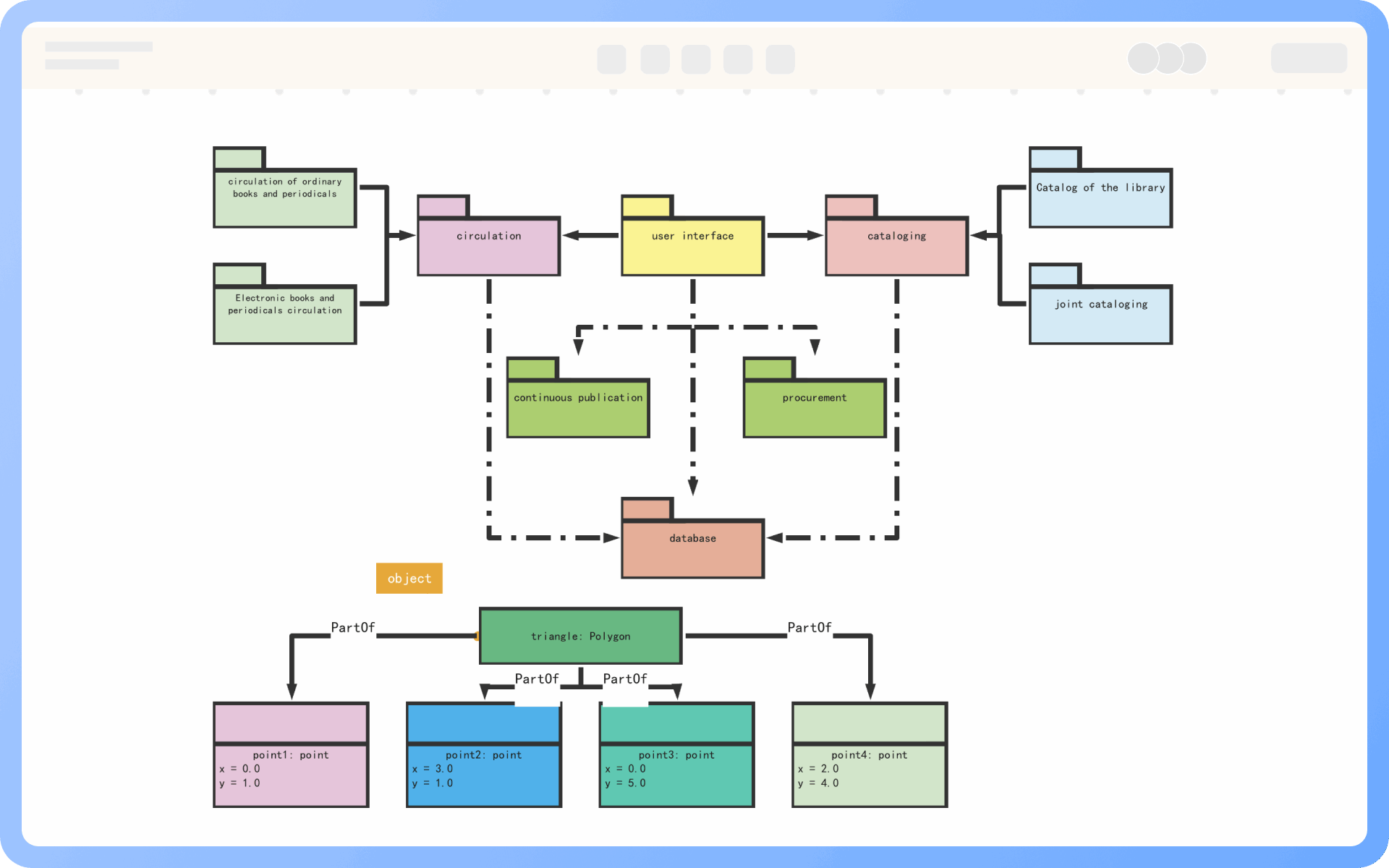

Os pacotes no diagrama de objetos correspondem diretamente aos pacotes em Java, usados para representar hierarquia e organizar conteúdo, devendo ser desenhados conforme a necessidade prática.
O diagrama de objetos é um tipo de diagrama de estrutura estática no UML, principalmente usado para representar instâncias de objetos e suas relações em um determinado momento no sistema. O diagrama de objetos, através de instâncias concretas, ajuda os desenvolvedores a entender visualmente o estado e a interação dos objetos.
Não. O diagrama de objetos é a instanciação do diagrama de classes e deve refletir as relações reais entre objetos em um determinado momento de negócio, mostrando o estado de interação entre múltiplos objetos. Não deve ser simplificado excessivamente, pois isso pode causar mal-entendidos sobre semânticas importantes para o leitor.
Os objetos no diagrama de objetos devem ser nomeados no formato (nome do objeto:nome da classe), por exemplo: (stu1:Student).
