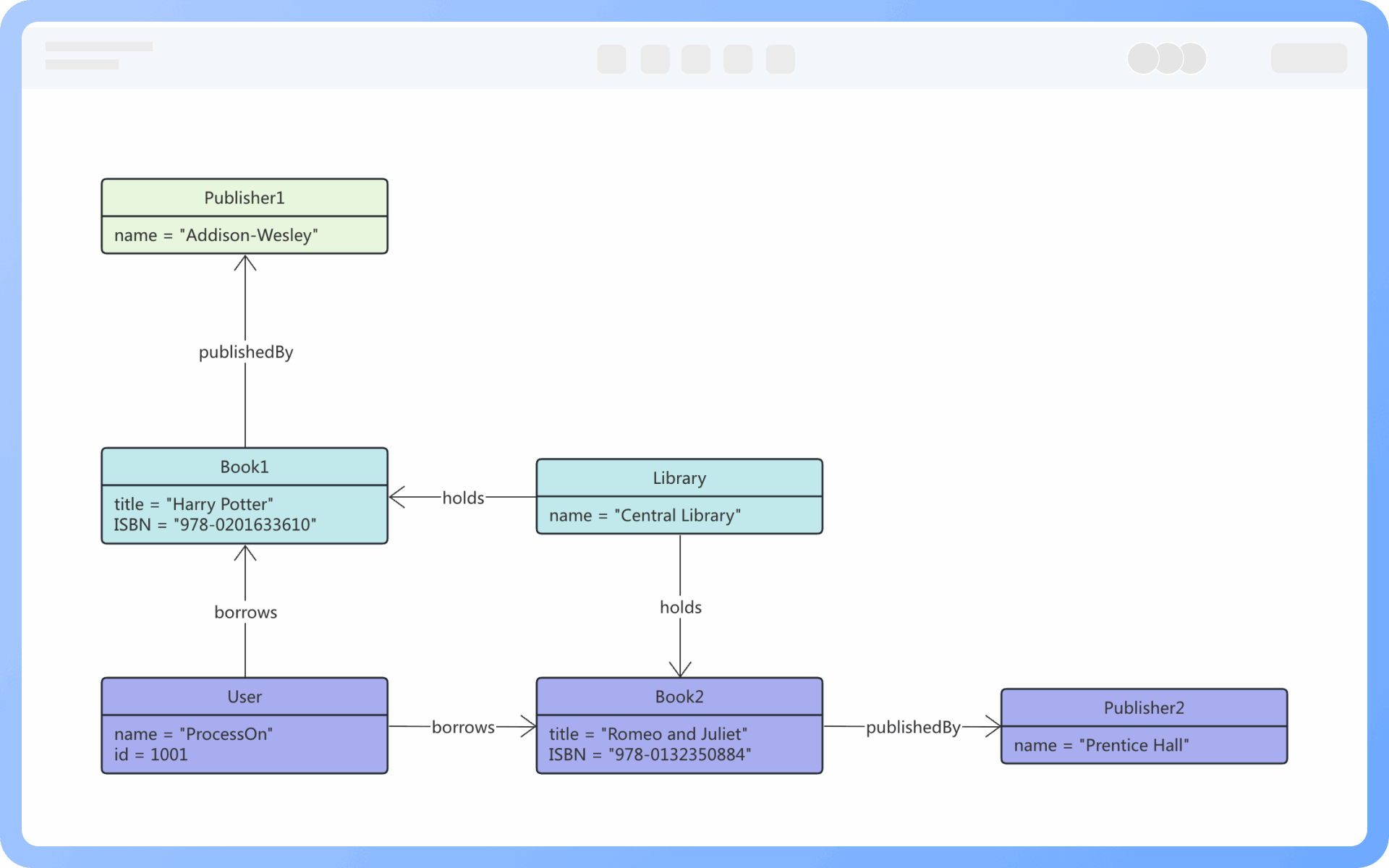

Diagram objek adalah diagram informal dalam UML, umumnya jarang digunakan, menggambarkan sekelompok objek pada satu waktu tertentu serta hubungan di antara mereka. Diagram objek dapat menggambarkan struktur statis sistem pada titik waktu tertentu, merupakan contoh dan snapshot dari diagram kelas, digunakan untuk menggambarkan keadaan masing-masing objek yang terlibat dalam interaksi pada satu waktu tertentu dalam sistem.
Penggunaan diagram objek sangat terbatas:
1. Utamanya digunakan untuk menjelaskan kondisi operasional sistem pada waktu tertentu.
2. Umumnya digunakan saat membuktikan desain model kelas, yaitu saat membangun interaksi kelas dengan logika yang kompleks, diagram objek dapat digunakan untuk membantu menjelaskan diagram kelas.
Kolaborasi multi-pengguna real-time dengan tautan yang dapat dibagikan untuk transfer informasi instan
Hasilkan grafik otomatis dari teks dengan peningkatan gaya
Tema bawaan dengan kustomisasi penuh
Mendukung ikon, gambar, label, rumus LaTeX, blok kode, tautan, lampiran
Ekspor: PNG, VISIO, PDF, SVG | Impor: VISIO, Mermaid
Penyimpanan cloud real-time, sinkronisasi multi-perangkat, riwayat versi, dan keamanan data

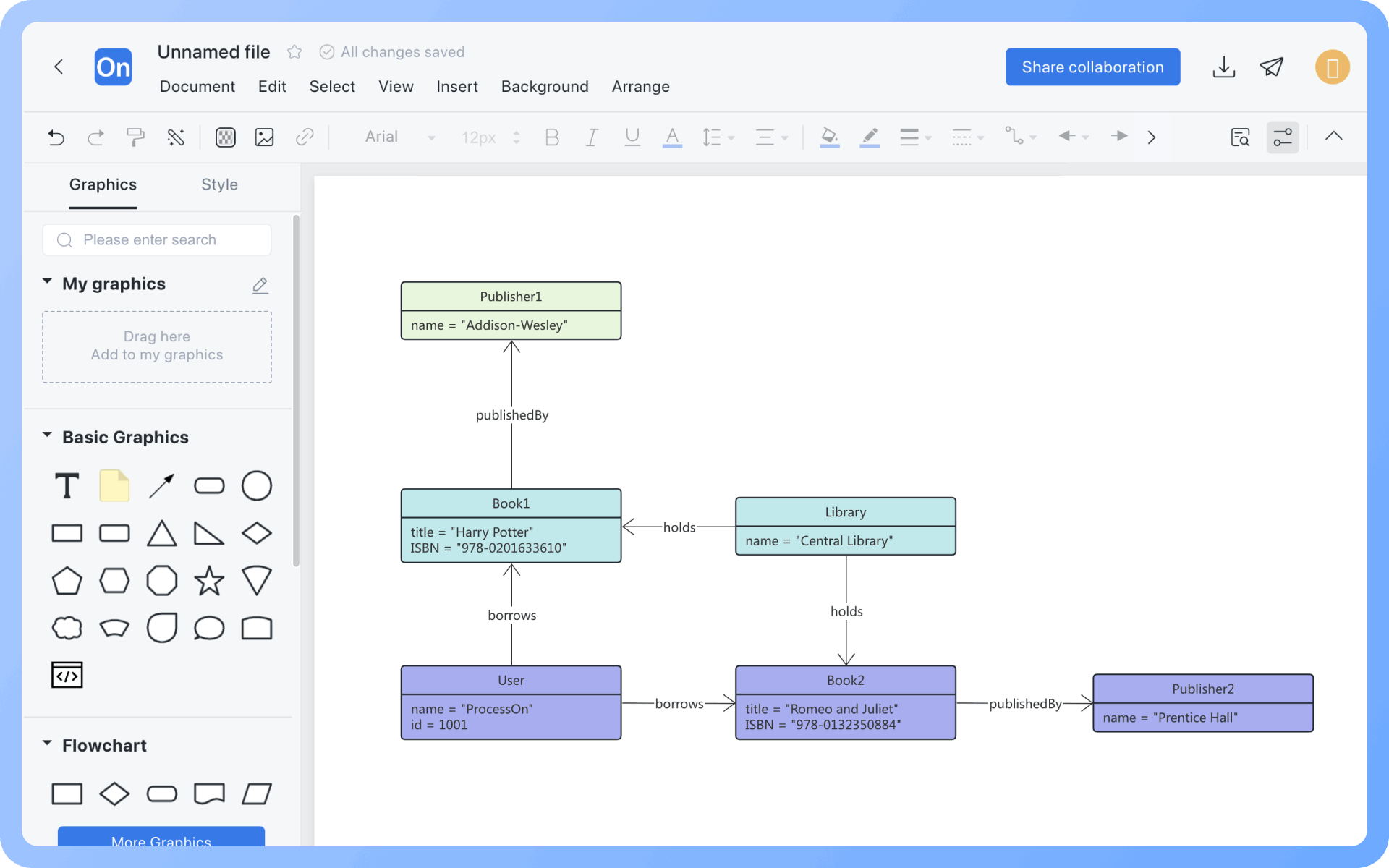

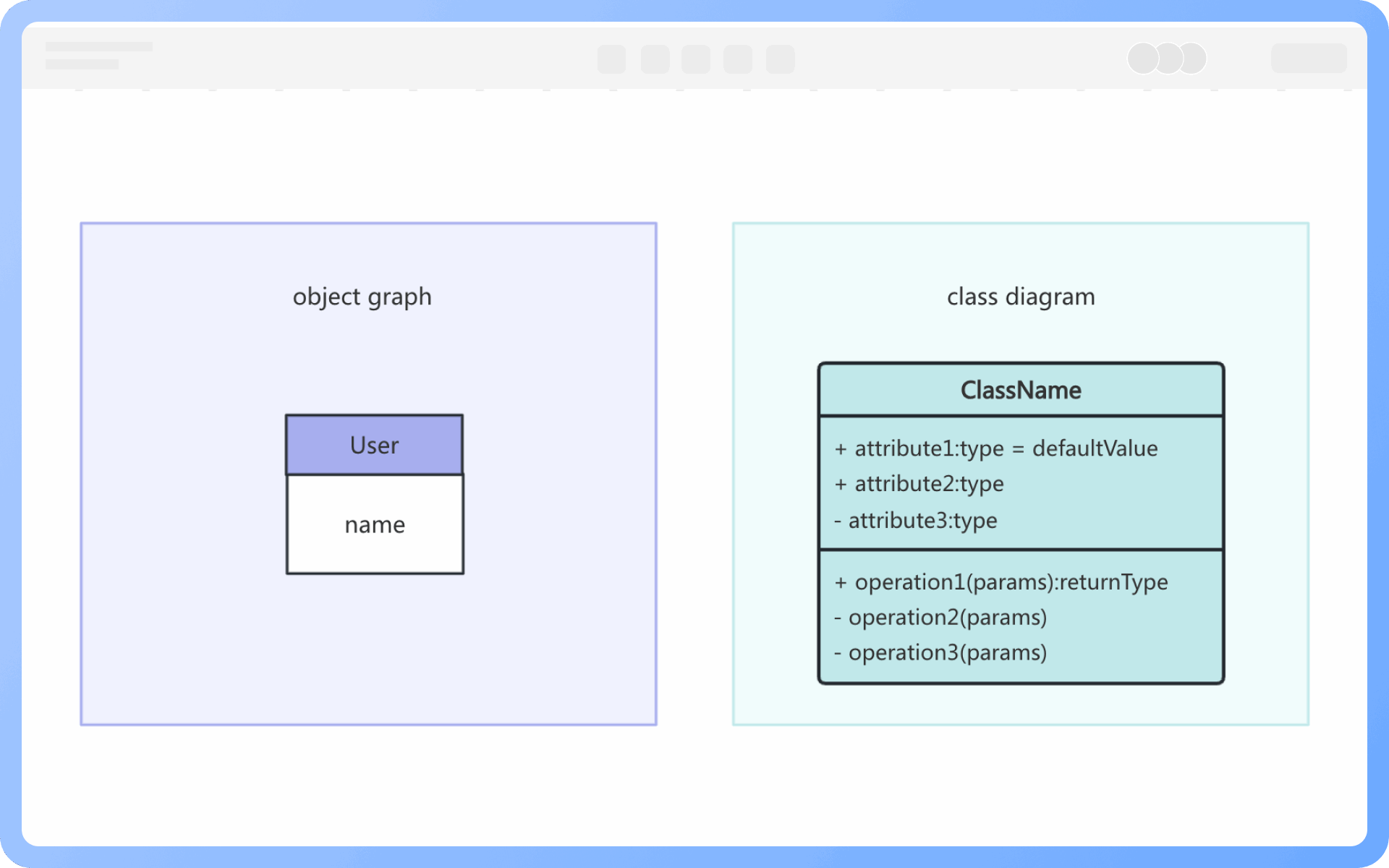

1，Model yang dibangun oleh diagram kelas menggambarkan situasi umum, sedangkan model yang dibangun oleh diagram objek menggambarkan situasi tertentu.
2，Diagram kelas dapat menggambarkan struktur objek sistem secara lengkap, sedangkan diagram objek tidak dapat.
3，Satu kelas dalam diagram kelas mungkin sesuai dengan beberapa objek dalam diagram objek.
Objek adalah instansi dari kelas, merupakan entitas konkret yang ada dalam ruang dan waktu yang mengemas status dan perilaku.
Tautan adalah instansi dari hubungan kelas, merupakan koneksi independen antara dua atau lebih objek.

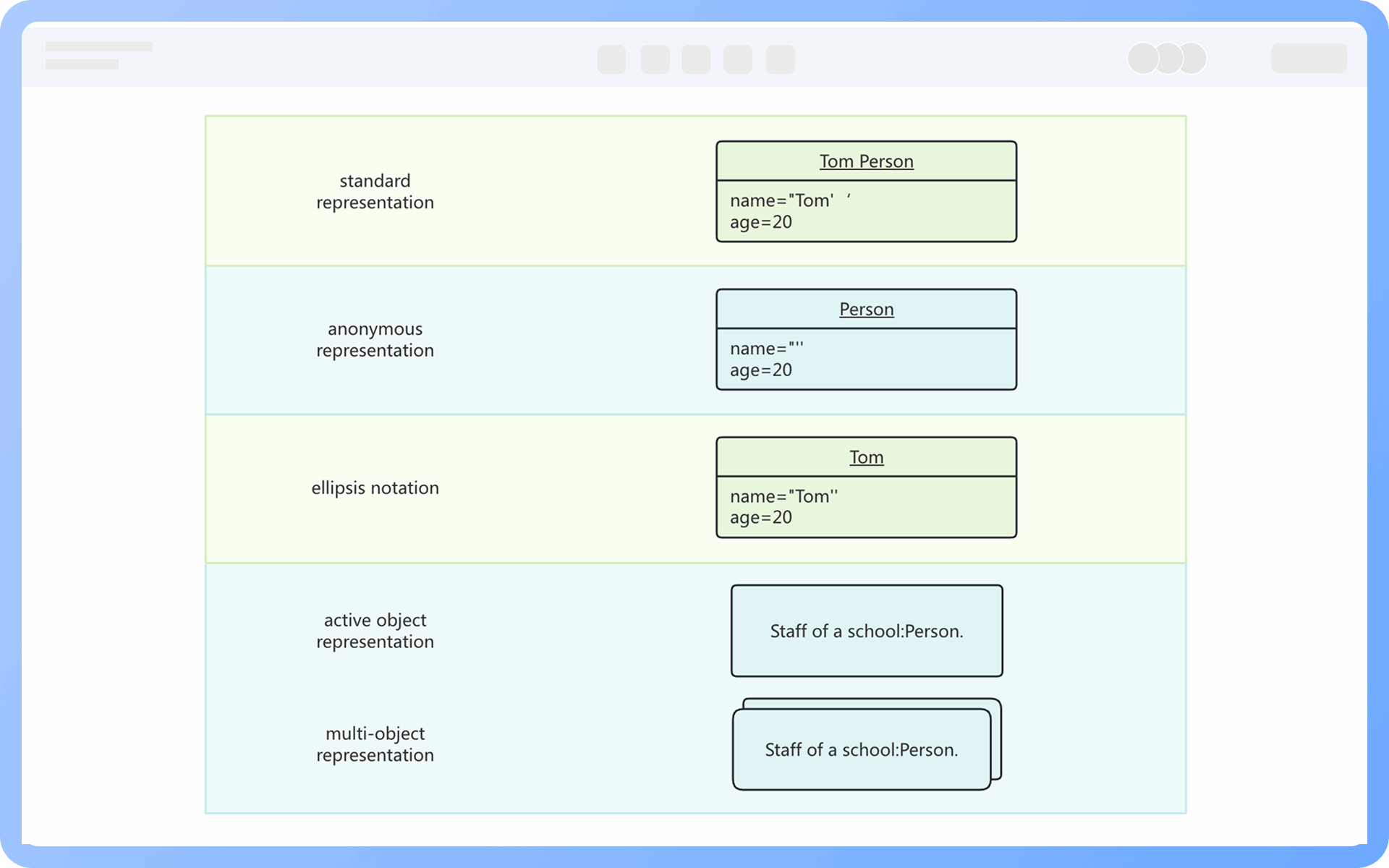

Notasi standar: Nama objek di depan, nama kelas di belakang, dihubungkan dengan “:”, nama objek dan nama kelas digarisbawahi;
Notasi anonim: Digunakan untuk objek yang belum diberi nama;
Notasi singkat: Nama kelas dihilangkan;
Bentuk khusus: Multi-objek dan objek aktif.

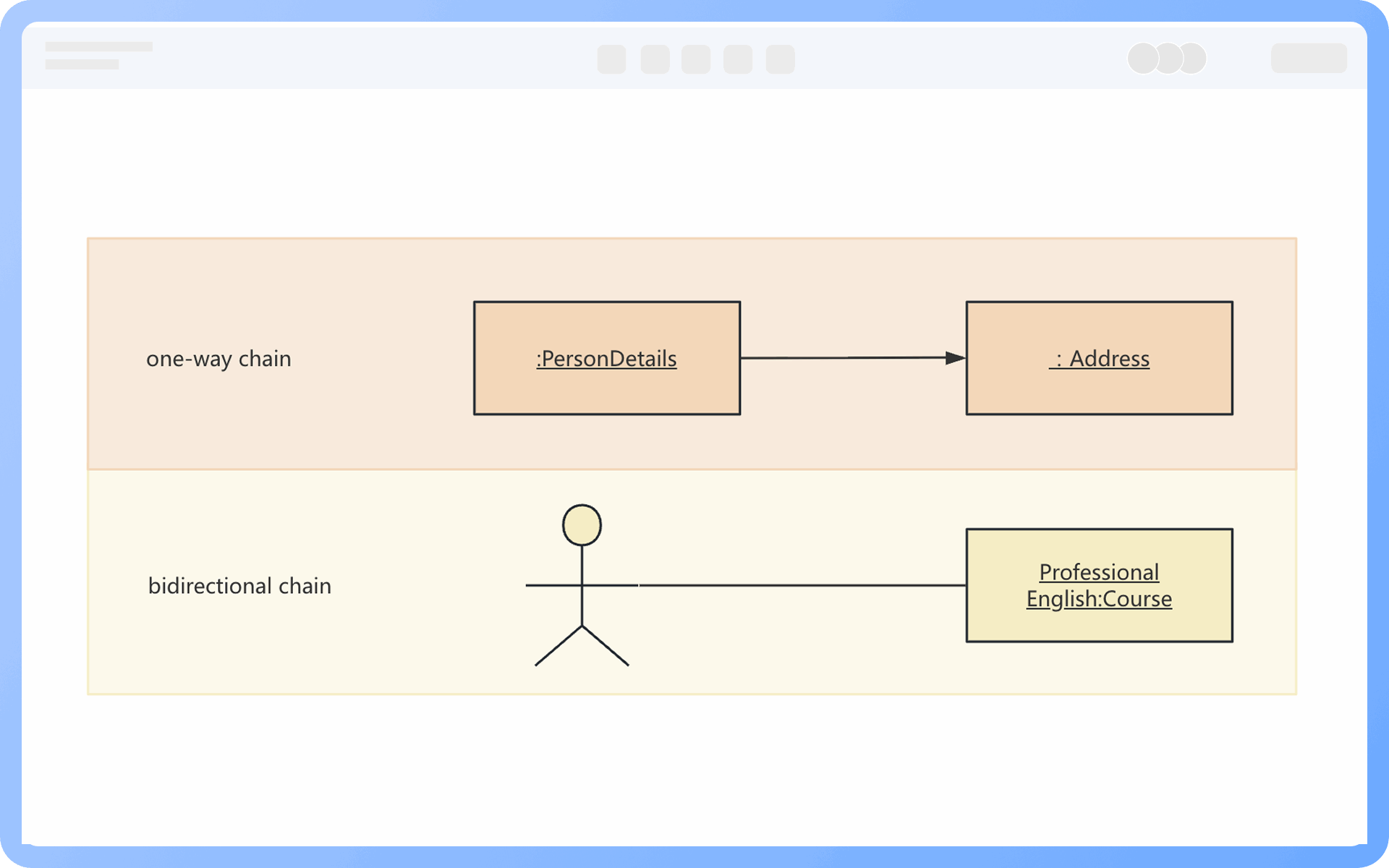

Tautan satu arah: Diwakili oleh garis lurus dengan panah
Tautan dua arah: Diwakili oleh garis lurus tanpa panah
1，Menjelaskan struktur data yang kompleks
Menggunakan diagram objek untuk menggambarkan hubungan antar objek dapat membantu menjelaskan snapshot struktur data yang kompleks pada suatu waktu tertentu, sehingga membantu dalam abstraksi struktur data yang kompleks. Untuk interaksi kelas yang cukup kompleks, dapat dipertimbangkan untuk menggambar beberapa diagram objek sebagai penjelasan tambahan.
2，Menyatakan perilaku dalam snapshot
Diagram objek melalui serangkaian snapshot dapat secara efektif mengekspresikan perilaku suatu hal. Saat merancang model kelas, dapat mensimulasikan keadaan runtime melalui diagram objek untuk memverifikasi rasionalitas desain runtime.
Identifikasi: Memiliki nama unik selama siklus hidupnya.
Status: Termasuk semua atribut objek dan nilai saat ini dari atribut tersebut.
Perilaku: Dapat memanggil operasi.
Objek adalah entitas konkret yang ada dalam waktu dan ruang, sedangkan kelas adalah model yang mengabstraksi 'esensi' objek.
1, Kelas adalah generalisasi, objek adalah personalisasi;
2, Kelas adalah definisi, objek adalah contoh;
3, Kelas adalah abstraksi, objek adalah konkret.

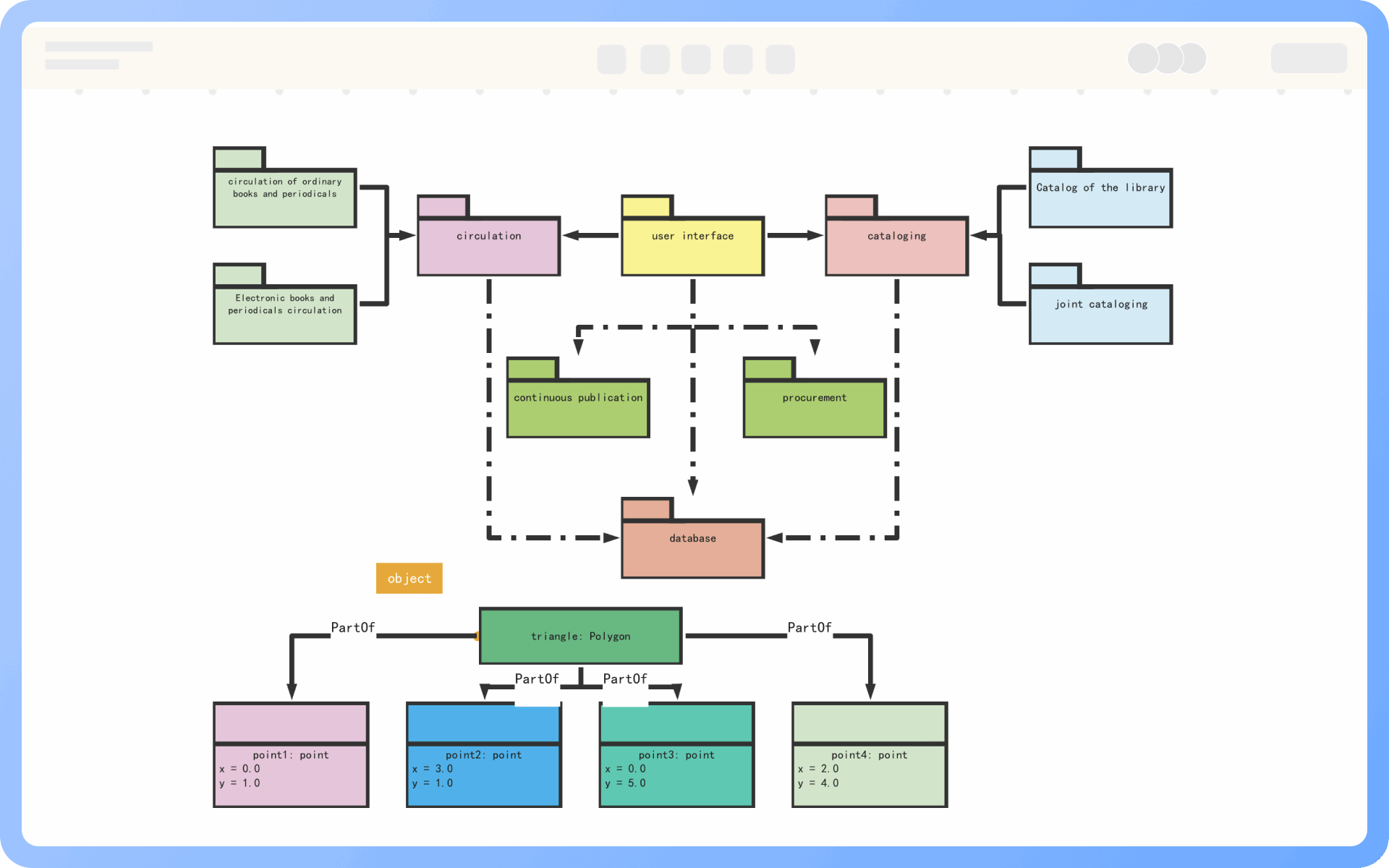

Paket dalam diagram objek langsung sesuai dengan paket dalam java, digunakan untuk mewakili hierarki dan mengatur konten, perlu menilai apakah perlu menggambar paket berdasarkan situasi aktual.
Diagram objek adalah diagram struktur statis dalam UML, terutama digunakan untuk mewakili contoh objek dan hubungan mereka pada momen tertentu dalam sistem. Diagram objek membantu pengembang memahami secara intuitif status dan interaksi objek melalui cara instansiasi konkret.
Tidak. Diagram objek adalah instansiasi dari diagram kelas, harus mencerminkan hubungan objek nyata pada momen bisnis tertentu, menunjukkan status interaksi antara beberapa objek, jangan terlalu menyederhanakan, jika tidak, dapat menyebabkan pembaca salah memahami semantik penting.
Objek dalam diagram objek harus diberi nama dalam format (nama objek:nama kelas), seperti: (stu1:Student).
