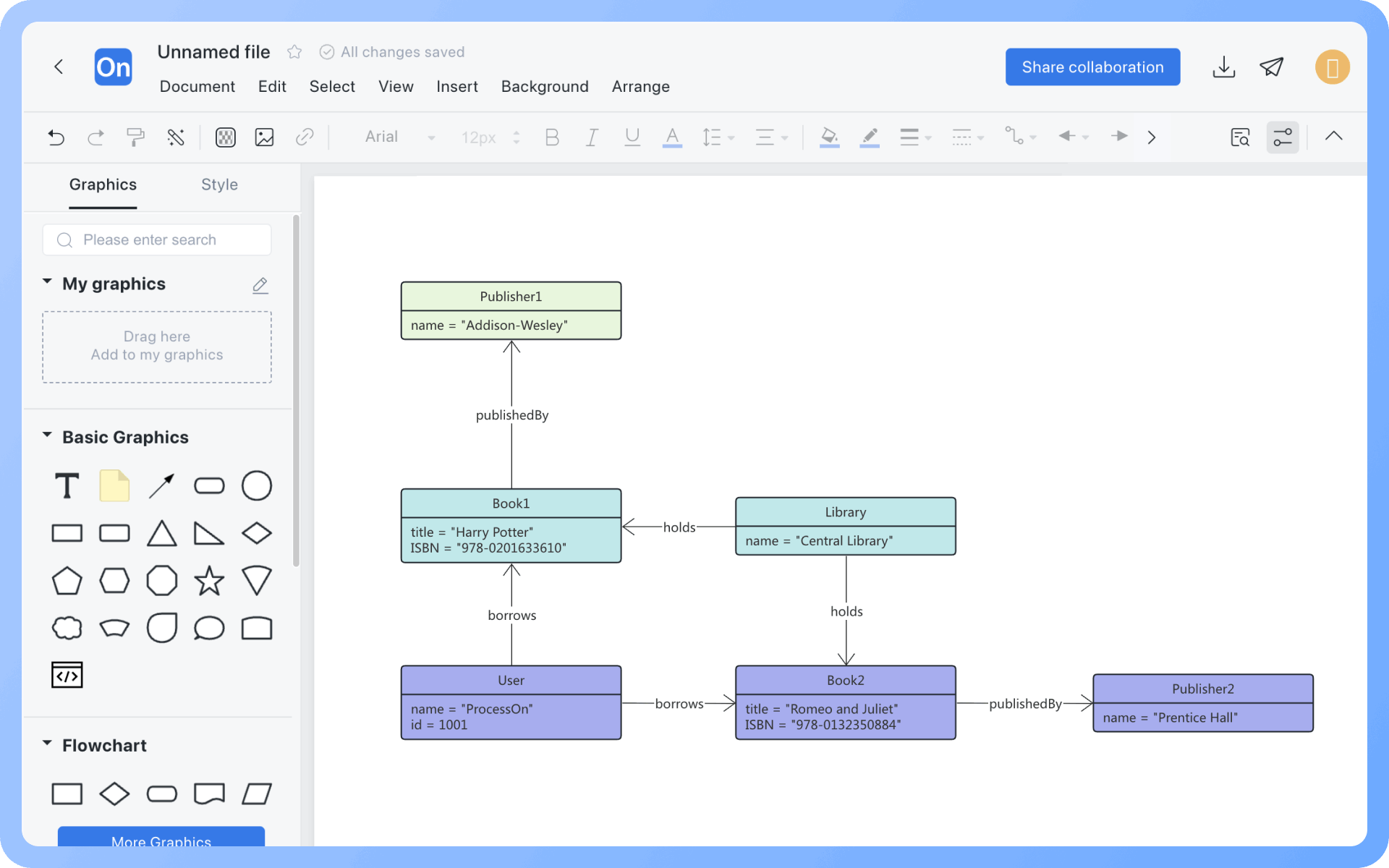

I diagrammi degli oggetti sono diagrammi informali in UML, generalmente poco utilizzati, che rappresentano un gruppo di oggetti e le loro relazioni in un determinato momento. I diagrammi degli oggetti possono descrivere la struttura statica di un sistema in un momento specifico, sono istanze e istantanee del diagramma delle classi, utilizzati per descrivere lo stato dei vari oggetti che partecipano all'interazione in un determinato momento.
Le scene di utilizzo del diagramma degli oggetti sono molto limitate:
1, Principalmente utilizzato per illustrare lo stato operativo specifico di un sistema in un momento specifico.
2, Generalmente utilizzato per dimostrare il design del modello di classe, cioè quando si stabilisce un'interazione di classe logica complessa, è possibile utilizzare il diagramma degli oggetti per supportare la spiegazione del diagramma delle classi.
Collaborazione in tempo reale multi-utente con link condivisibili per trasferimento istantaneo
Genera automaticamente grafici dal testo con miglioramenti di stile
Temi predefiniti con personalizzazione completa
Supporta icone, immagini, etichette, formule LaTeX, blocchi codice, link, allegati
Esporta: PNG, VISIO, PDF, SVG | Importa: VISIO, Mermaid
Archiviazione cloud in tempo reale, sincronizzazione multi-dispositivo, cronologia versioni e sicurezza dati

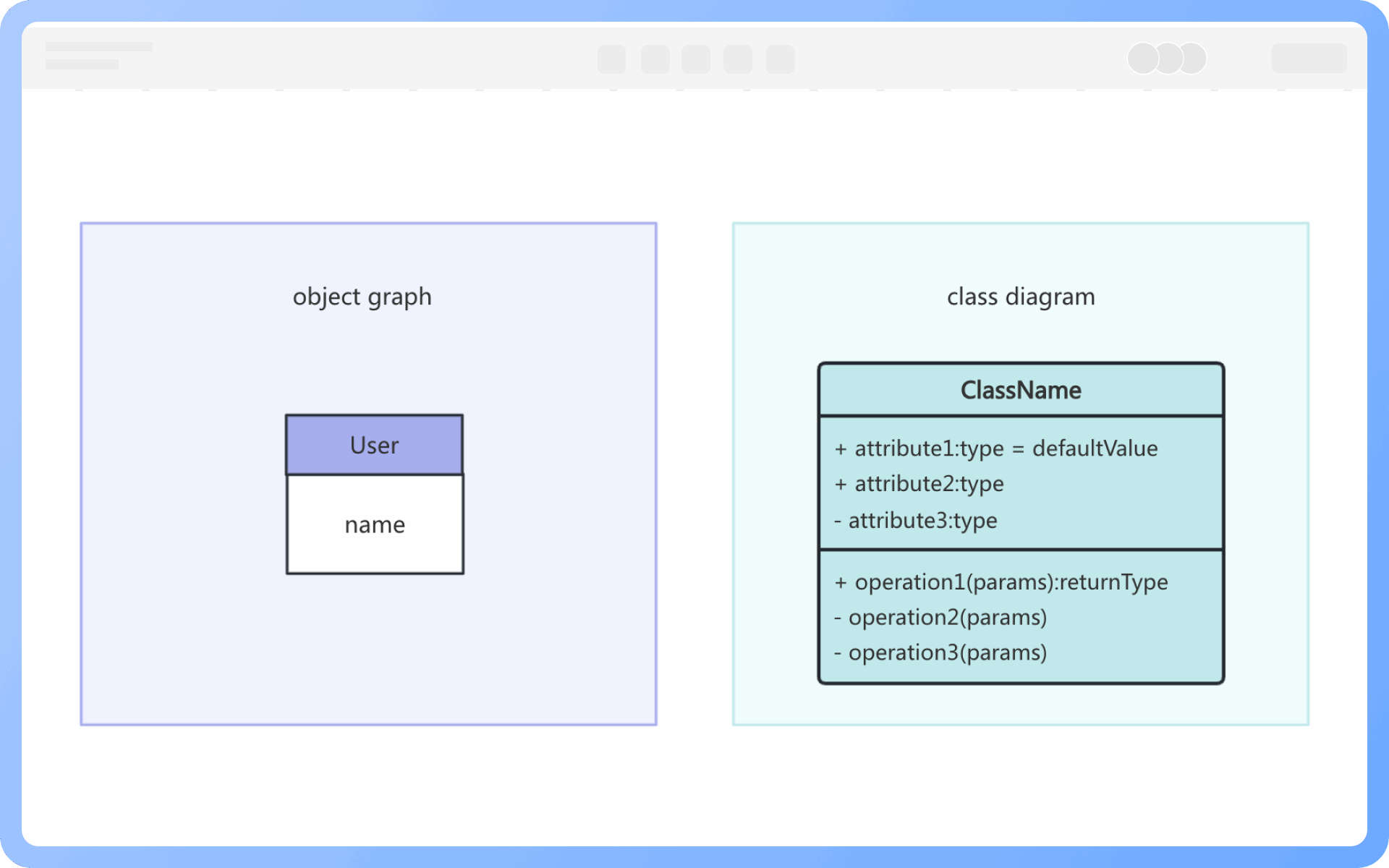

1. Il modello stabilito dal diagramma di classe descrive una situazione generale, mentre il modello stabilito dal diagramma degli oggetti descrive una situazione specifica.
2. Il diagramma di classe può descrivere completamente la struttura degli oggetti del sistema, mentre il diagramma degli oggetti no.
3. Una classe nel diagramma di classe può corrispondere a più oggetti nel diagramma degli oggetti.
Un oggetto è un'istanza di una classe, è un'entità concreta che esiste nel tempo e nello spazio e che incapsula uno stato e un comportamento.
Una catena è un'istanza della relazione di classe, è una connessione indipendente tra due o più oggetti.

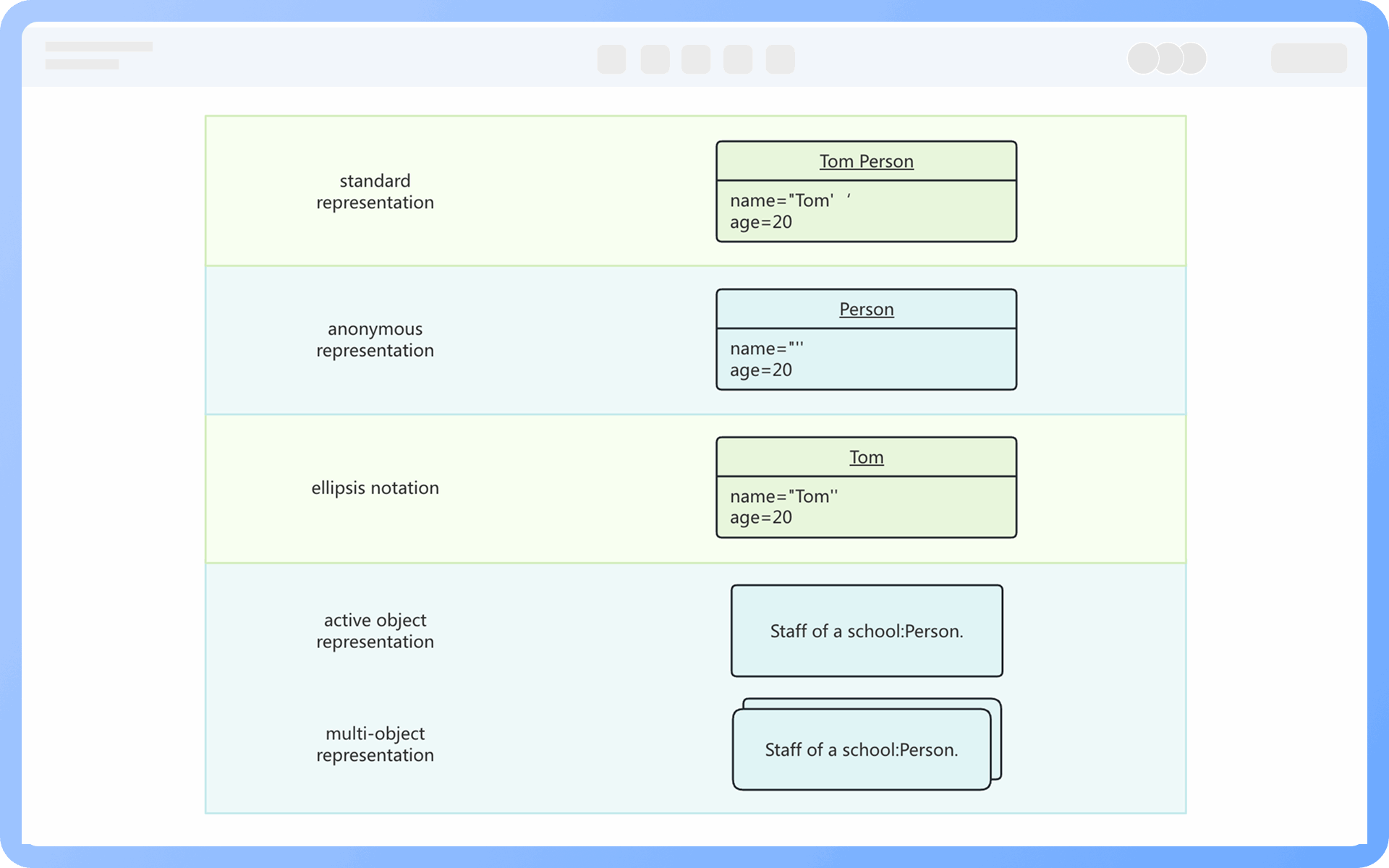

Notazione standard: il nome dell'oggetto è davanti, il nome della classe è dietro, collegati da ':'; sia il nome dell'oggetto che quello della classe sono sottolineati;
Notazione anonima: utilizzata quando l'oggetto non ha ancora un nome;
Notazione abbreviata: omette il nome della classe;
Forma speciale: multi-oggetto e oggetto attivo.

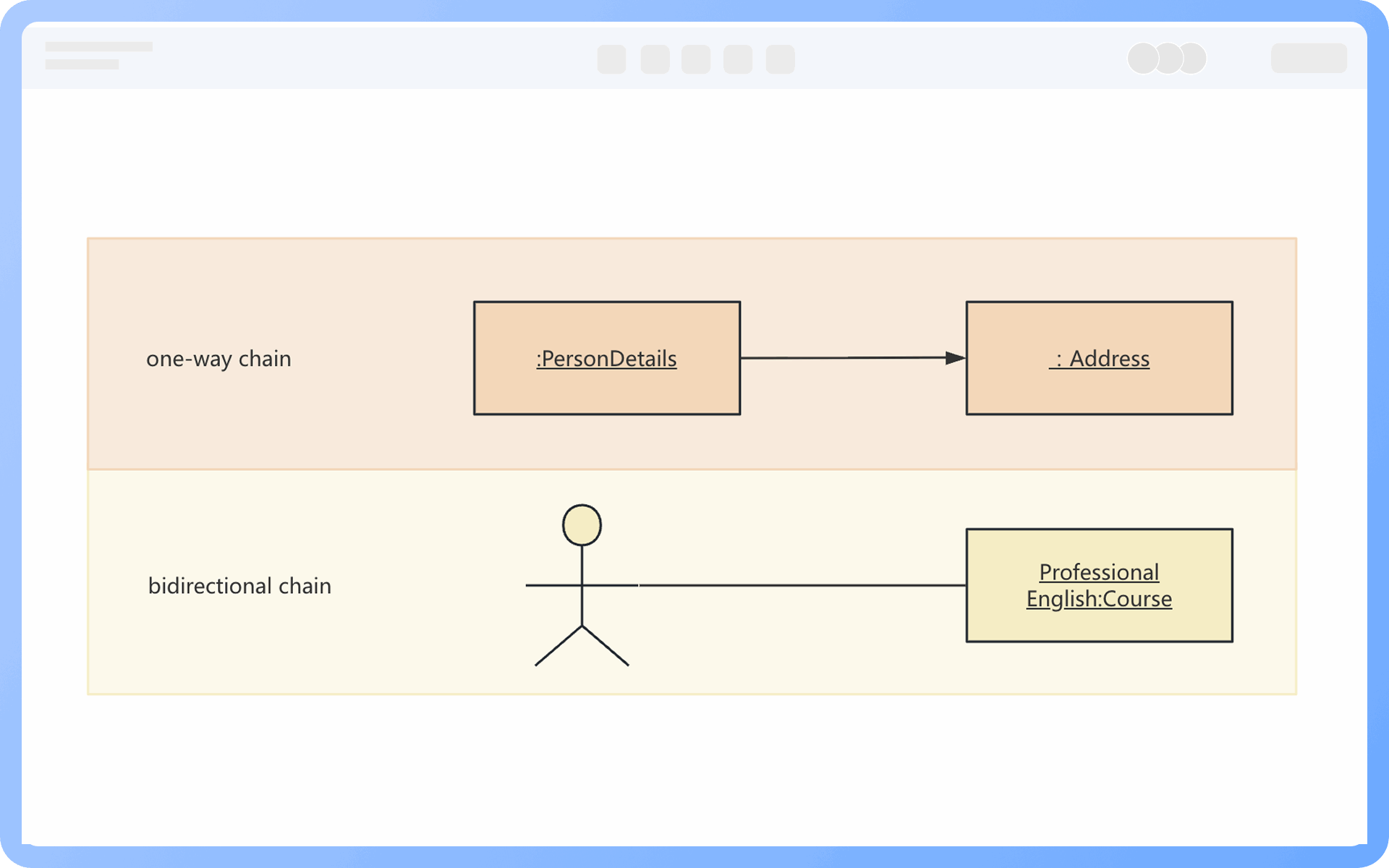

Catena unidirezionale: rappresentata da una linea retta con freccia
Catena bidirezionale: rappresentata da una linea retta senza freccia
1. Spiegare strutture dati complesse
Utilizzare il diagramma degli oggetti per raffigurare le relazioni tra gli oggetti può aiutare a spiegare lo snapshot di una struttura dati complessa in un dato momento, contribuendo così all'astrazione di strutture dati complesse. Quando l'interazione tra classi è complessa, si può considerare di disegnare alcuni diagrammi degli oggetti per fornire spiegazioni supplementari.
2. Rappresentare il comportamento nello snapshot
Il diagramma degli oggetti, attraverso una serie di snapshot, può esprimere efficacemente il comportamento delle cose. Quando si progetta un modello di classe, è possibile simulare uno stato di runtime con il diagramma degli oggetti per verificare la ragionevolezza del design di runtime.
Identità: Ha un nome unico durante il suo ciclo di vita.
Stato: Include tutte le proprietà dell'oggetto e i valori correnti di queste proprietà.
Comportamento: Può invocare operazioni.
Un oggetto è un'entità concreta che esiste nel tempo e nello spazio, mentre una classe è un modello che astrae l'essenza di un oggetto.
1, La classe è generalizzata, l'oggetto è personalizzato;
2, La classe è una definizione, l'oggetto è un'istanza;
3, La classe è astratta, l'oggetto è concreto.

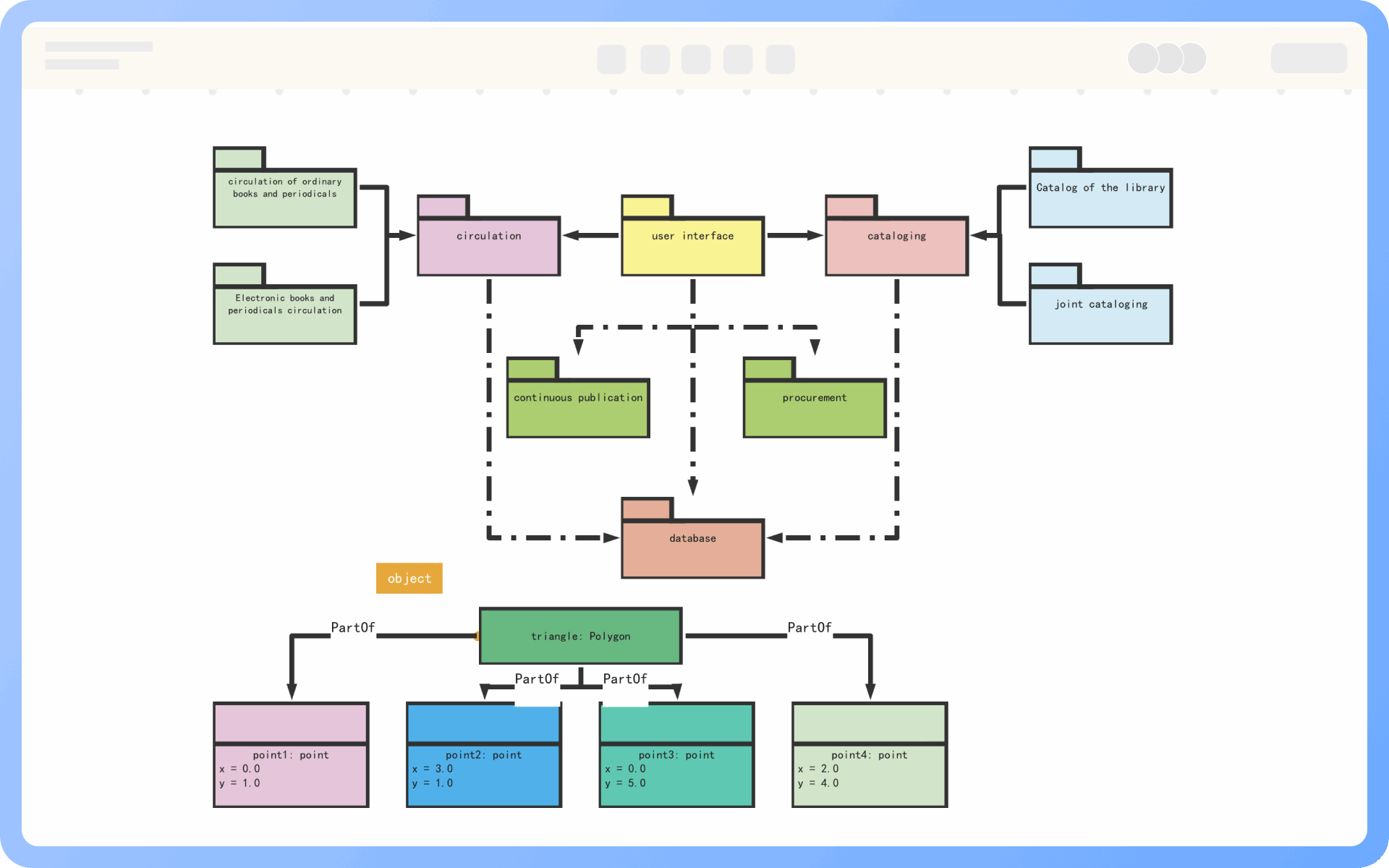

Il pacchetto nel diagramma degli oggetti corrisponde direttamente al pacchetto in Java, utilizzato per rappresentare la gerarchia e organizzare il contenuto. È necessario giudicare in base alla situazione reale se è necessario disegnare il pacchetto.

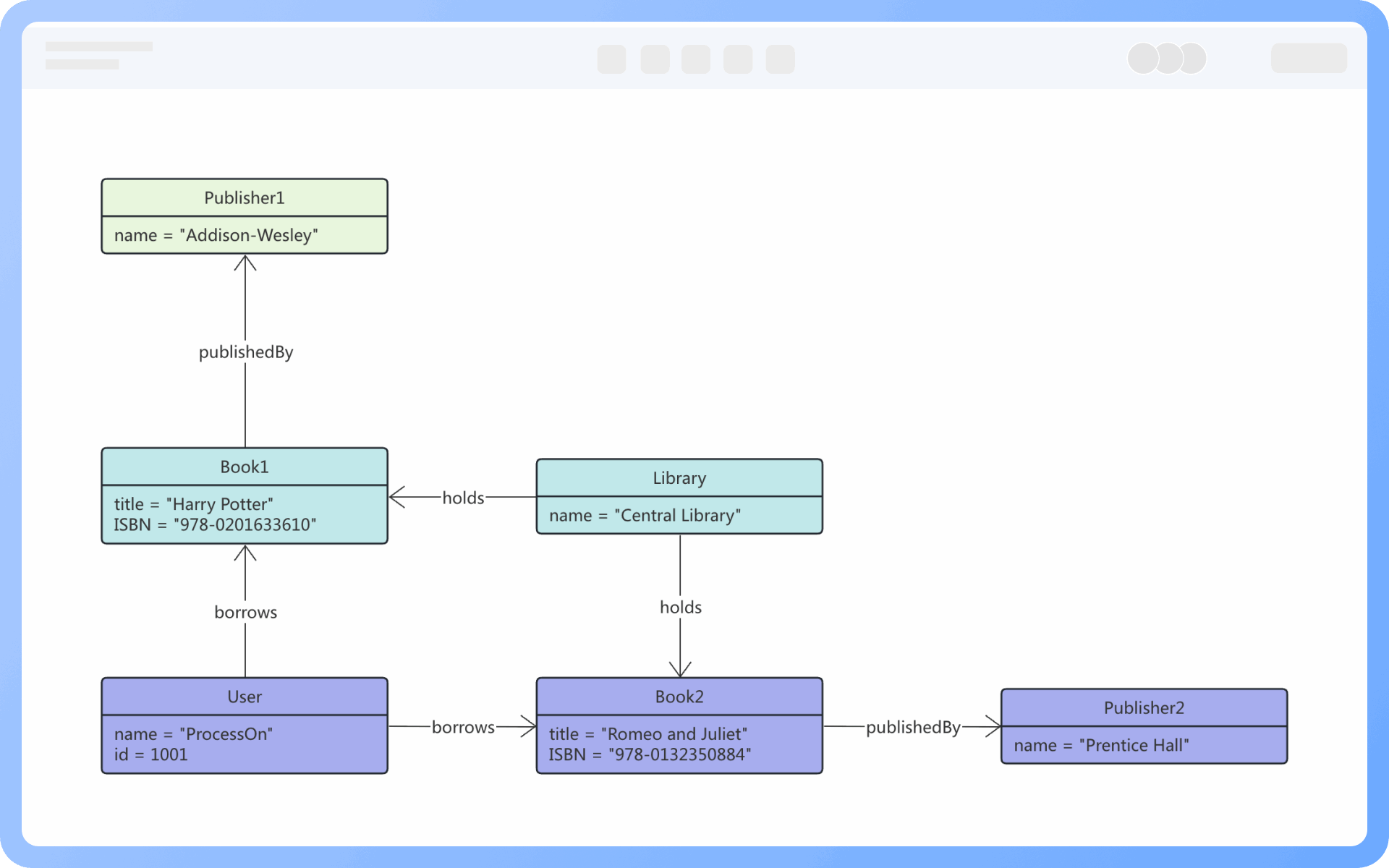

Il diagramma degli oggetti è un diagramma di struttura statica in UML, principalmente utilizzato per rappresentare le istanze degli oggetti e le loro relazioni in un determinato momento nel sistema. Attraverso l'istanza concreta, aiuta gli sviluppatori a comprendere visivamente lo stato e l'interazione degli oggetti.
No. Il diagramma degli oggetti è un'istanza del diagramma delle classi e dovrebbe riflettere le relazioni oggettive reali in un determinato momento aziendale, mostrando lo stato di interazione tra più oggetti. Non semplificare eccessivamente, altrimenti si rischia di far fraintendere al lettore i significati importanti.
Gli oggetti nel diagramma degli oggetti dovrebbero essere nominati nel formato (nomeOggetto:nomeClasse), ad esempio: (stu1:Student).
