Cos'è Diagrammi dei componenti

Il diagramma dei componenti, noto anche come diagramma dei costrutti, è un diagramma modello utilizzato per rappresentare le relazioni tra i componenti all'interno di un sistema e tra i componenti e le interfacce. Il diagramma dei componenti è molto importante nella modellazione di sistemi basati su componenti e può aiutare gli utenti a comprendere la struttura del sistema.

Funzione del diagramma dei componenti:

1, consente ai tester e agli sviluppatori del sistema di comprendere tutti i componenti fisici del sistema in modo globale;

2, descrive le principali funzionalità di un sistema dal punto di vista dell'architettura software;

3, facilita ai membri del team di progetto la comprensione della struttura e delle funzionalità del sistema;

4, favorisce il riutilizzo del software.

Libero da usare

ProcessOn Diagrammi dei componenti Funzionalità principali

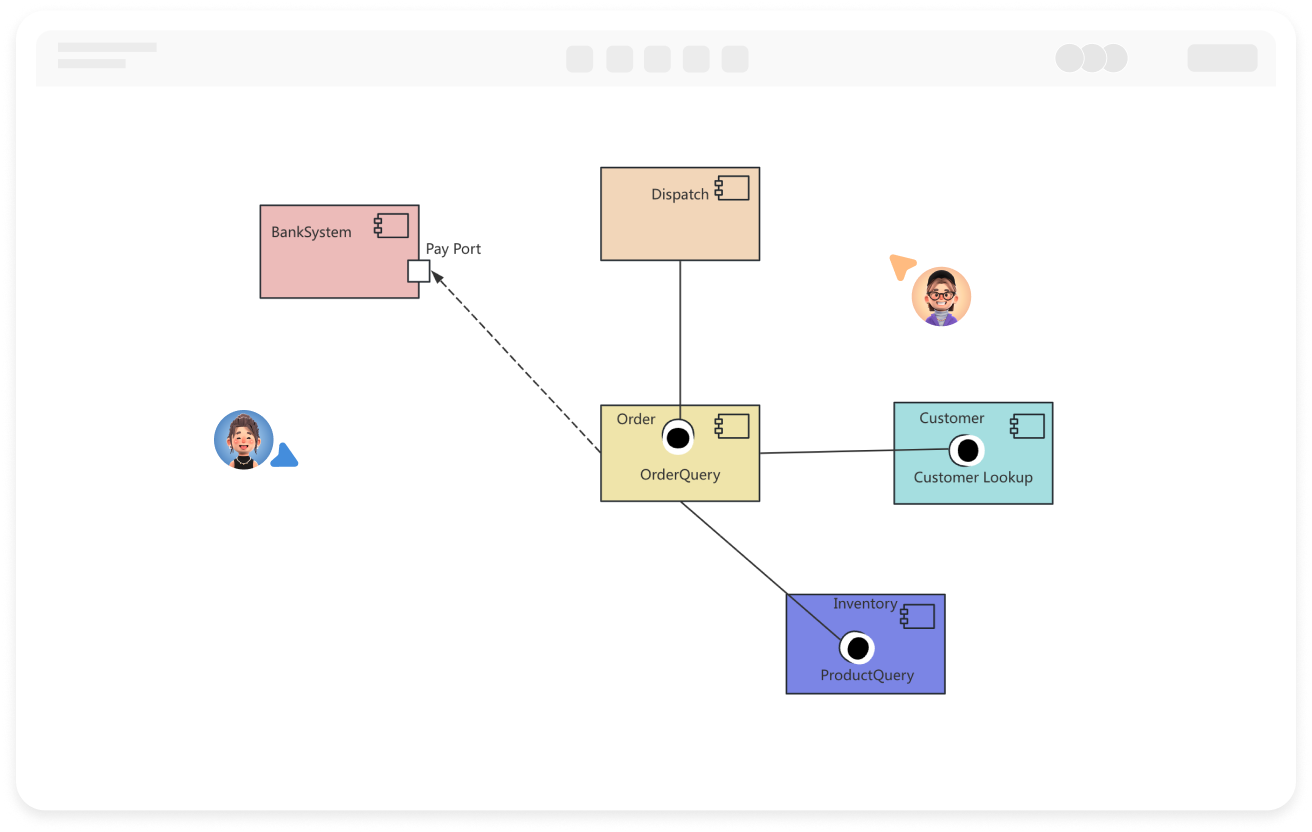

Collaborazione online

Collaborazione in tempo reale multi-utente con link condivisibili per trasferimento istantaneo

Collaborazione online
Generazione AI con un clic

Genera automaticamente grafici dal testo con miglioramenti di stile

Generazione AI con un clic
Personalizzazione stile

Temi predefiniti con personalizzazione completa

Personalizzazione stile
Componenti multipli

Supporta icone, immagini, etichette, formule LaTeX, blocchi codice, link, allegati

Componenti multipli
Compatibilità multi-formato

Esporta: PNG, VISIO, PDF, SVG | Importa: VISIO, Mermaid

Compatibilità multi-formato
Sincronizzazione multi-dispositivo

Archiviazione cloud in tempo reale, sincronizzazione multi-dispositivo, cronologia versioni e sicurezza dati

Sincronizzazione multi-dispositivo

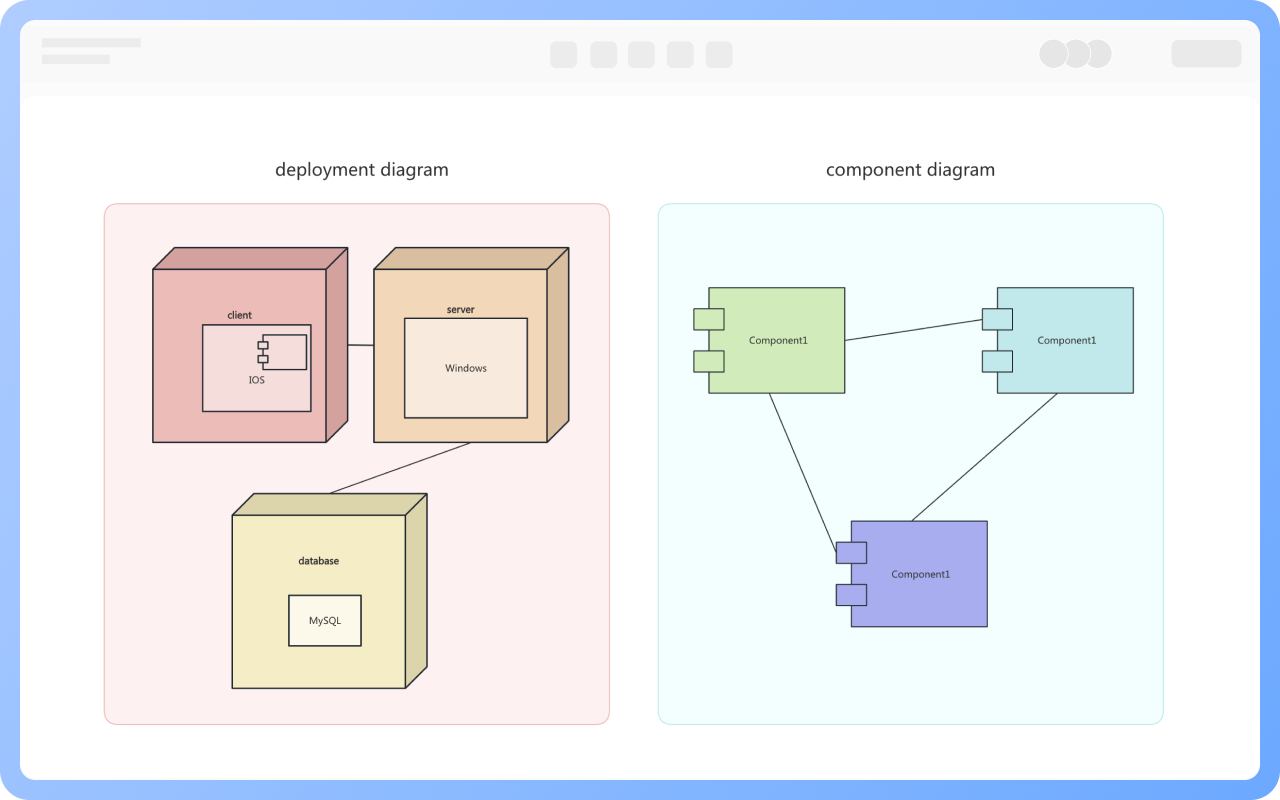

Differenza tra diagramma dei componenti e diagramma di distribuzione

Il diagramma dei componenti descrive le relazioni logiche tra i componenti.

Il diagramma di distribuzione va oltre, descrivendo la topologia fisica dell'hardware del sistema e il software eseguito su tale struttura.

Crea diagrammi online
Differenza

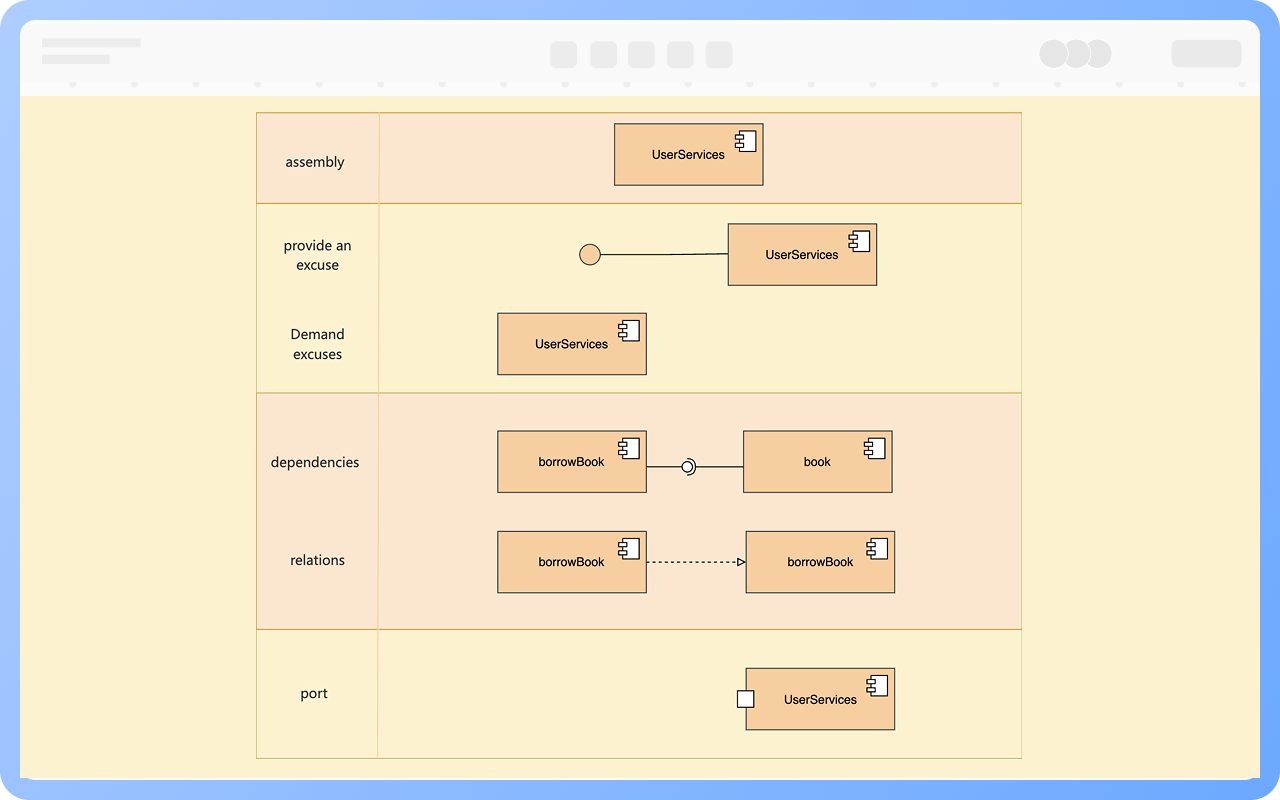

Elementi costitutivi del diagramma dei componenti

Componente: Un componente è un'unità fisica di implementazione sostituibile con un'interfaccia ben definita, generalmente rappresenta un oggetto fisico esistente e viene rappresentato da un rettangolo con due piccoli rettangoli sporgenti sul lato sinistro.

Interfaccia: L'interfaccia fornita, detta anche interfaccia esportata, è l'insieme dei servizi offerti dal componente, può essere rappresentata dalla relazione di implementazione tra l'interfaccia e il componente; l'interfaccia richiesta, detta anche interfaccia importata, è l'interfaccia che il componente segue quando richiede i servizi corrispondenti di altri componenti, rappresentata attraverso relazioni di dipendenza.

Relazione: Tra i componenti --> relazione di dipendenza, se esiste una relazione di generalizzazione o una relazione di utilizzo tra le classi di due componenti, è possibile aggiungere una dipendenza; tra componente e interfaccia --> dipendenza o implementazione.

Crea diagrammi online
Elementi

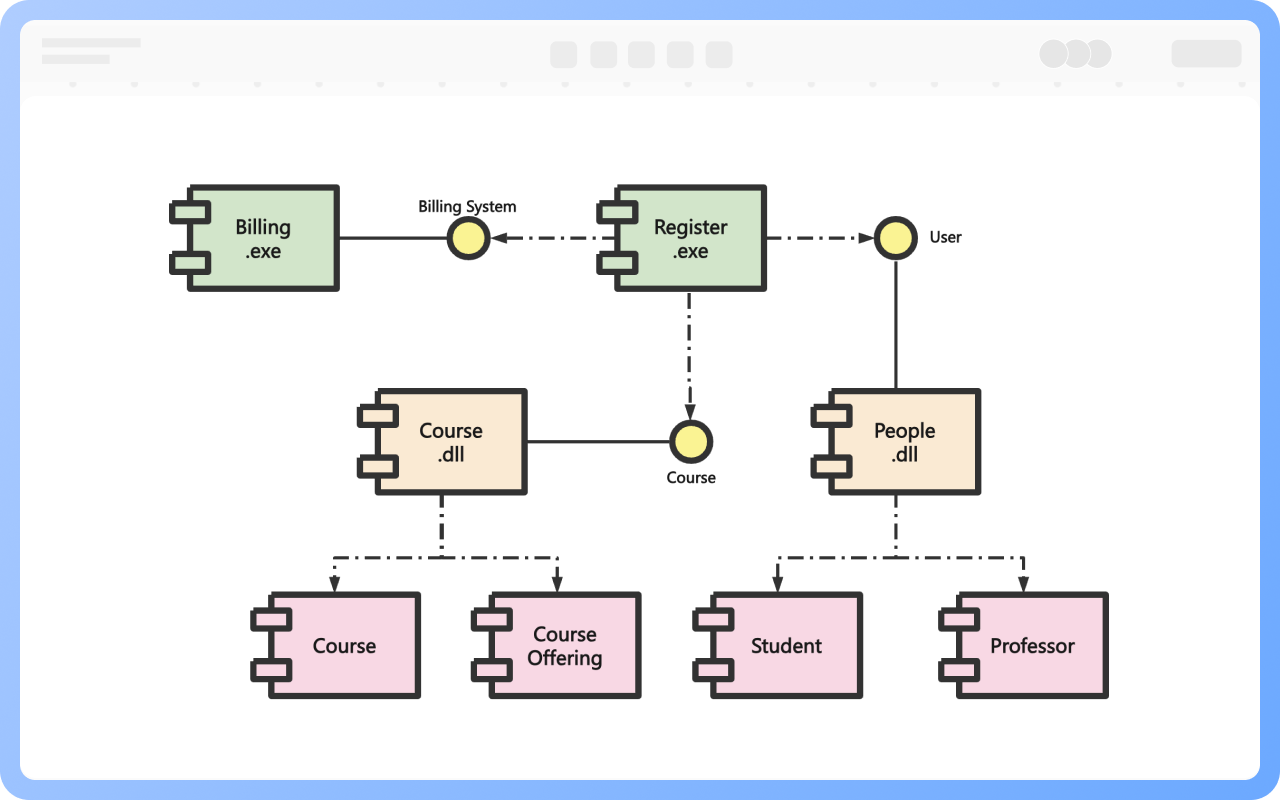

Classificazione dei diagrammi dei componenti

Diagramma dei componenti semplice: Organizza le classi che collaborano tra loro in un componente.

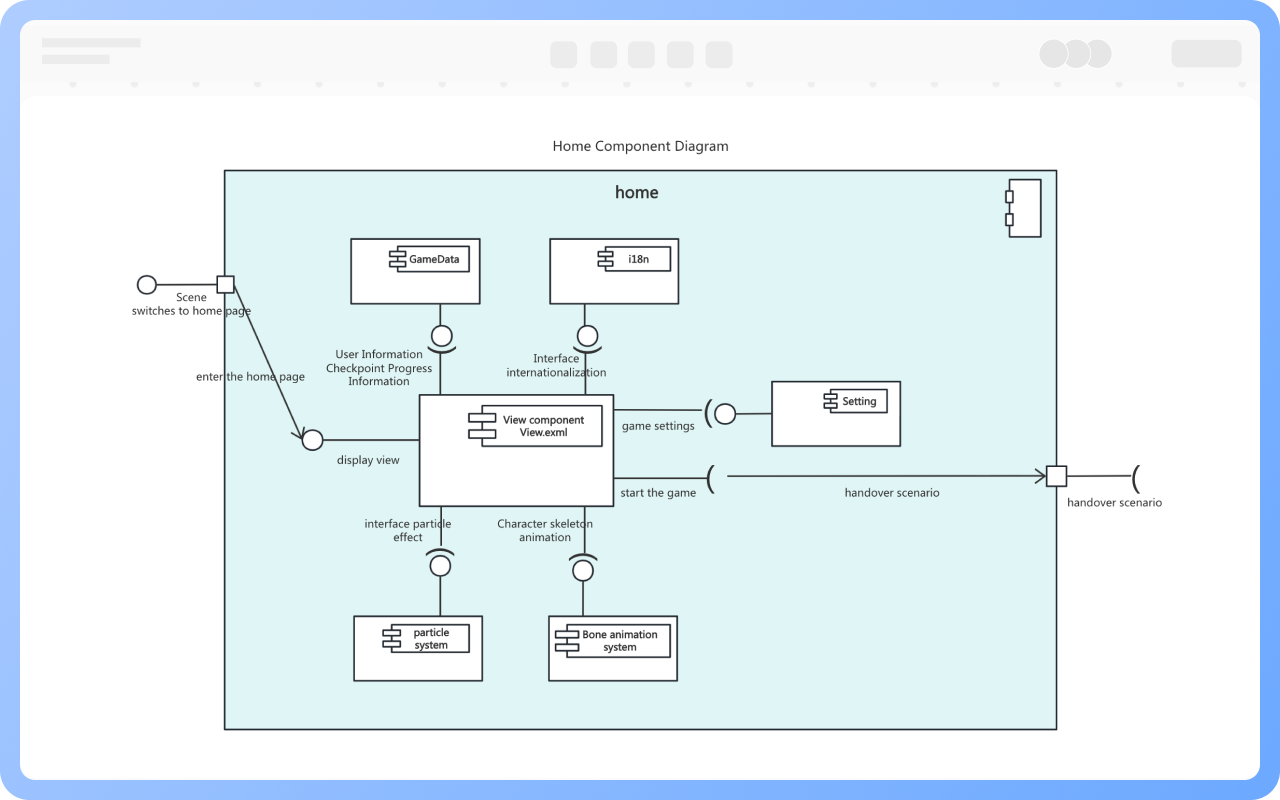

Diagramma dei componenti annidato: Utilizza diagrammi di componenti annidati per rappresentare la struttura interna di un componente.

Crea diagrammi online
Classificazione

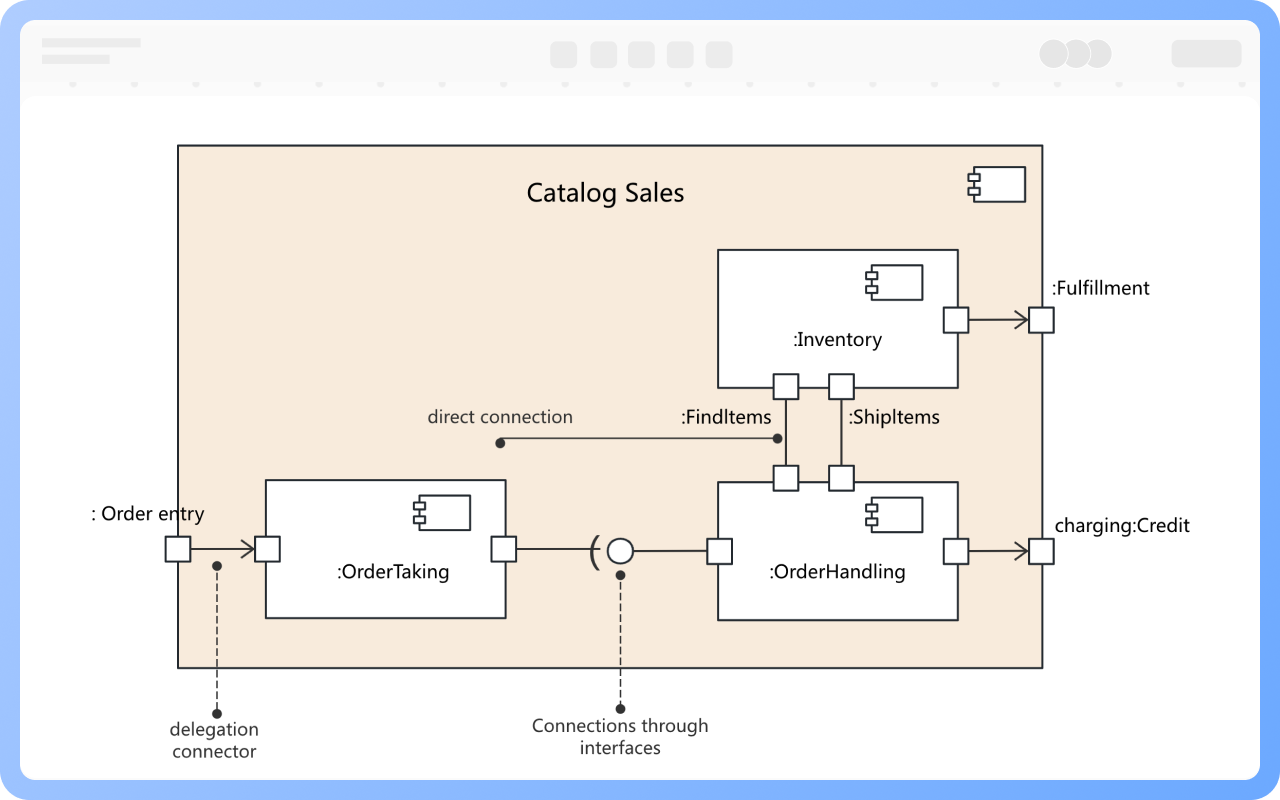

Introduzione ai connettori

I componenti sono collegati tra loro tramite porte, mentre le porte sono collegate tramite connettori, ma generalmente non sono molto usati.

I connettori si dividono in tre tipi: connettori diretti, connettori di interfaccia e connettori di delega.

Crea diagrammi online
Introduzione

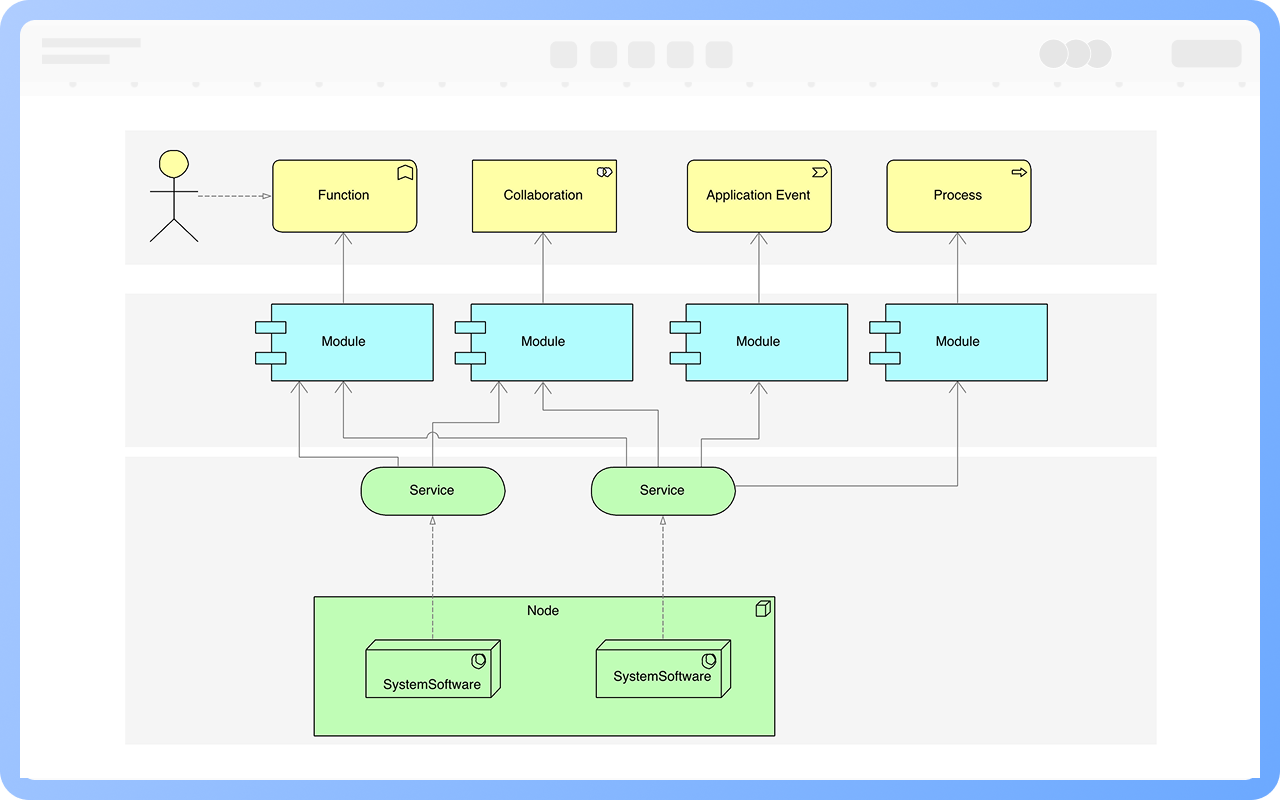

Scenari di applicazione del diagramma dei componenti

1, Sviluppo collaborativo tra più team
2, Architettura a microservizi o modulare
3, Sistemi con vincoli di interfaccia chiari
4, Componenti che richiedono un dispiegamento separato (come frontend, backend, database)

Crea diagrammi online
Scenari
Consigli per il disegno del diagramma dei componenti

1, Concentrarsi sulla modularità e il disaccoppiamento, poiché il principale valore del diagramma dei componenti è mostrare la stratificazione e le dipendenze del sistema in modo chiaro;
2, Utilizzare simboli standard e annotazioni di interfaccia per migliorare la leggibilità e la coerenza del diagramma;
3, Usarlo insieme al diagramma delle classi/diagramma di distribuzione per fornire una vista completa della struttura, comportamento e distribuzione;
4, Evitare di trasformare il diagramma dei componenti in un diagramma delle classi, il diagramma dei componenti esprime la “struttura” del sistema e non i “dettagli di implementazione”.

Crea diagrammi online
Consigli

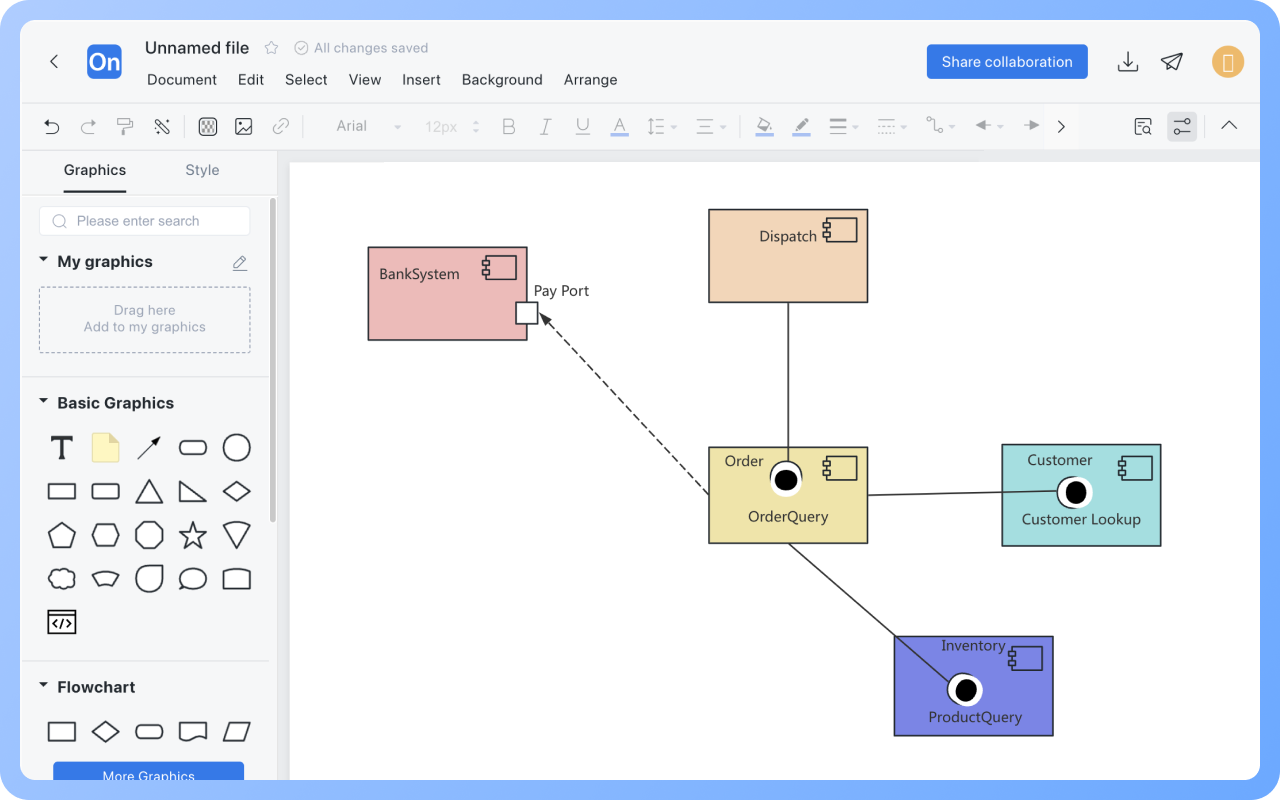

Diagrammi dei componenti Come disegnare?

Diagrammi dei componentiCome disegnare?
1
Prima di iniziare a disegnare il diagramma dei componenti, determinare i componenti, le interfacce e le loro relazioni in base alle esigenze del caso d'uso o dello scenario
2
Creare un "Diagramma UML", oppure creare prima un "Diagramma di flusso" e poi aggiungere il simbolo "Diagramma dei componenti UML" all'area di lavoro
3
Creare e impostare i componenti: aggiungere simboli dei componenti all'area di lavoro e creare relazioni di dipendenza tra i componenti
4
Aggiungere e assegnare interfacce: mappare gli elementi logici come classi, interfacce, ecc. del sistema nei componenti e nominare correttamente le interfacce
5
Creare la relazione tra componenti e interfacce: creare correttamente le relazioni di dipendenza o implementazione tra componenti e interfacce
6
Verificare e confermare che il diagramma sia corretto, in questo modo un diagramma delle attività professionale è completato
Libero da usare

Diagrammi dei componenti Guida al disegno

  • Una lettura obbligata per i principianti: Iniziare con UML

    Una lettura obbligata per i principianti: Iniziare con UML

    UML (Unified Modeling Language) è uno standard universale di linguaggio di modellazione visiva, utilizzato per descrivere, visualizzare, costruire e documentare gli artefatti del sistema software. Questo articolo spiegherà UML in termini di concetto, significato e composizione. Attraverso l'introduzione di base di questo articolo, credo che non solo sarai in grado di comprendere a fondo il contesto storico di UML, ma anche di padroneggiarne l'analisi dei requisiti e la progettazione del sistema. e documentazione Ampiamente usato.
    Skye
    2025-04-09
    301
  • Guida completa ai diagrammi UML: padroneggia 14 diagrammi UML in 10 minuti

    Guida completa ai diagrammi UML: padroneggia 14 diagrammi UML in 10 minuti

    Questo articolo utilizza lo strumento di disegno ProcessOn per spiegare in modo rapido e completo cos'è un diagramma UML. I diagrammi UML sono suddivisi in tipi e usi concettuali di ciascun diagramma. Impara a utilizzare questo strumento in modo efficiente per migliorare l'efficienza e la qualità dello sviluppo.
    Melody
    2025-03-03
    1852

Diagrammi dei componenti Modelli consigliati

Altri modelli

Diagrammi dei componenti Domande frequenti

Qual è la differenza tra diagramma dei componenti e diagramma delle classi?

Il diagramma dei componenti risponde a "chi fa cosa, chi dipende da chi", mentre il diagramma delle classi risponde a "come fare".

1. La classe rappresenta un'astrazione di un'entità, mentre il componente è un'astrazione di un componente fisico presente nel computer.

2. I componenti appartengono ai moduli software, non ai moduli logici, e rispetto alle classi si trovano a livelli di astrazione diversi.

3. Le classi possono avere operazioni e attributi direttamente, mentre i componenti hanno solo operazioni accessibili tramite la loro interfaccia.

Come sono classificati i componenti?

I componenti sono classificati in base al loro ruolo nel sistema in 3 tipi:

1. Componenti di distribuzione: componenti necessari per formare un sistema eseguibile.
Ad esempio, macchina virtuale Java, sistema di gestione del database, file EXE, file DLL.

2. Componenti di prodotto di lavoro: prodotti intermedi del processo di sviluppo, non partecipano direttamente al sistema eseguibile.
Ad esempio, file di codice sorgente, file di dati.

3. Componenti di esecuzione: componenti creati durante l'esecuzione.
Ad esempio, Servlets istanziati, oggetti COM+, documenti XML.

Quali relazioni esistono tra componenti e interfacce?

Componenti e componenti: relazione di dipendenza
Componenti e interfacce: relazione di dipendenza o di implementazione

Come progettare la granularità dei componenti in modo più appropriato?

Per controllare la granularità dei componenti in modo appropriato, è possibile impostare i moduli funzionali come componenti, evitando di progettare un singolo classe come componente.

Come creare rapidamente un'interfaccia?

Trascina "interfaccia" dall'area dei simboli a sinistra all'area di lavoro a destra, quindi clicca su un'estremità del componente, tieni premuto il pulsante sinistro del mouse sull'interfaccia corrispondente e rilascia il mouse per assegnare l'interfaccia che il componente deve implementare.

Un componente deve avere un'interfaccia?

No, i componenti semplici possono non avere un'interfaccia esplicita.

Come distinguere tra interfaccia fornita e interfaccia richiesta?

L'interfaccia fornita è rappresentata da un cerchio e indica le funzionalità esposte dal componente (invocabili).
L'interfaccia richiesta è rappresentata da un semicerchio e indica i servizi di cui il componente dipende da altri componenti.

Un componente può dipendere da più componenti?

Sì. Tra i componenti possono esistere dipendenze uno-a-molti, dipendenze bidirezionali o decoupling tramite un componente mediatore, utilizzando più linee tratteggiate per rappresentare più relazioni di dipendenza.
