组件圖是說明组件之間的邏輯關係。

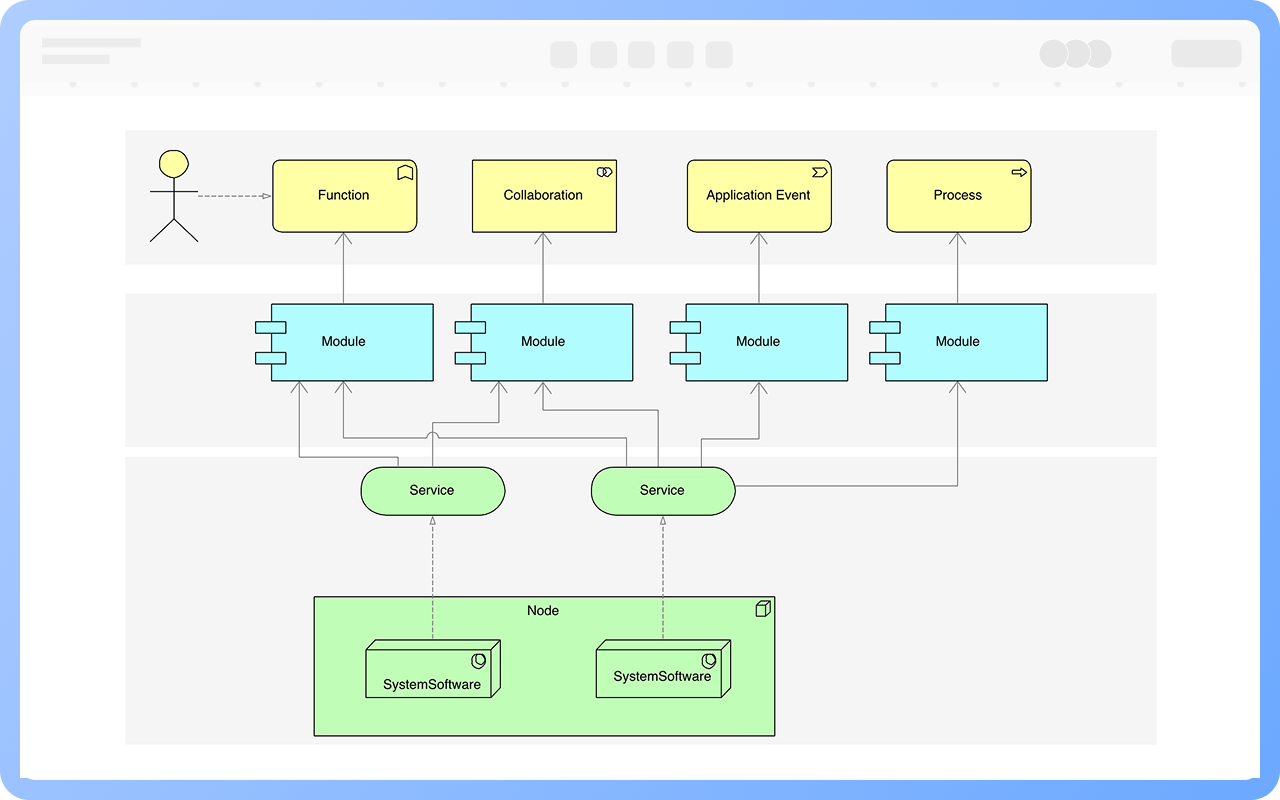

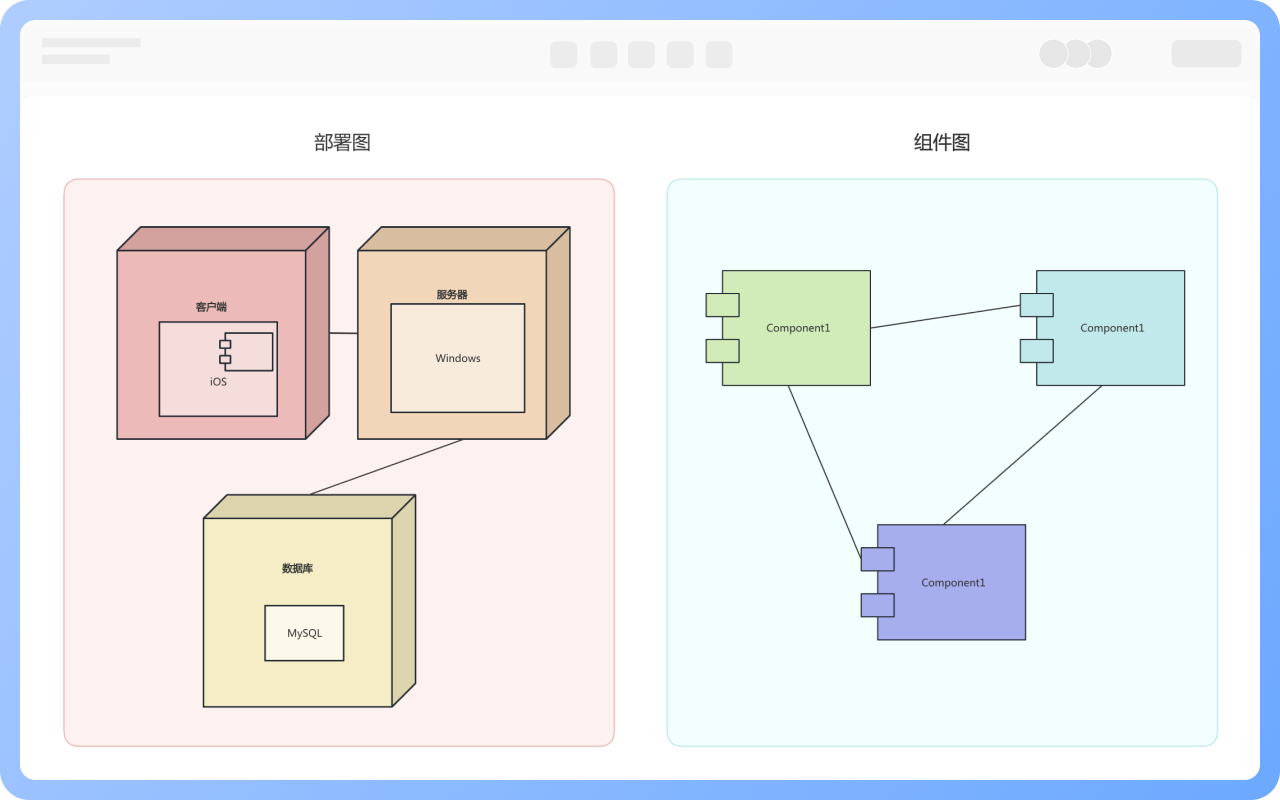

部署圖則是在此基礎上更進一步，描述系統硬體的物理拓撲結構及在此結構上執行的軟體。

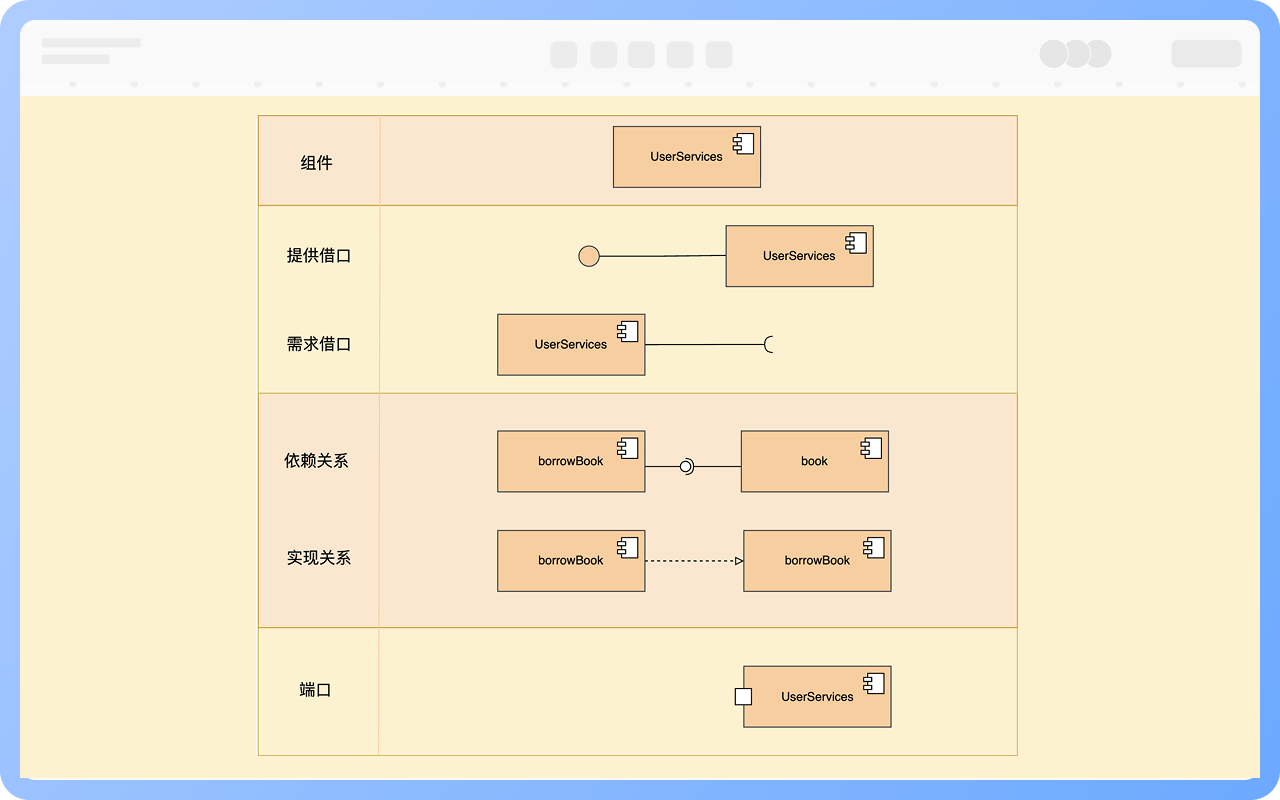

组件：组件是定義了良好接口的、可替代的物理實現單元，一般表示實際存在的、物理的物件，用一個左側帶有突出兩個小矩形的矩形來表示。

接口：提供接口又稱導出接口，是组件提供的服務的集合，可以使用接口與组件之間的實現關係來表示；需求接口又稱導入接口，是组件請求其它组件相應服務時遵循的接口，通過依賴關係來表示。

關係：组件間-->依賴關係，兩個组件中的類如果存在泛化關係或存在使用關係，可以添加依賴；组件與接口之間-->依賴或實現。

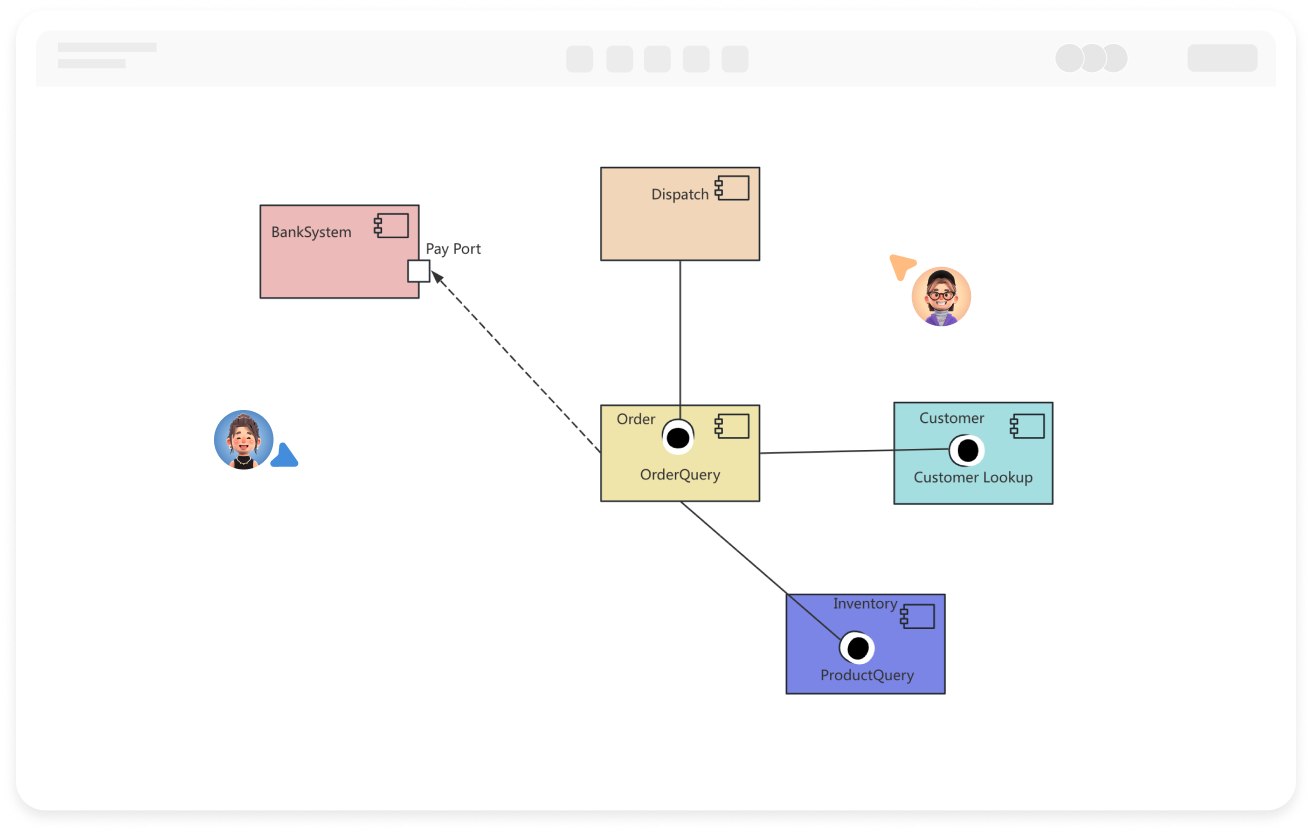

端口：uml2.0引入的概念，端口指定了组件上的一個交互點，通過該交互點，组件可以與環境、其他组件或其內部组件進行通信，使用组件邊框上的一個小矩形來表示。

簡單组件圖：將相互協作的類，組織成一個组件。

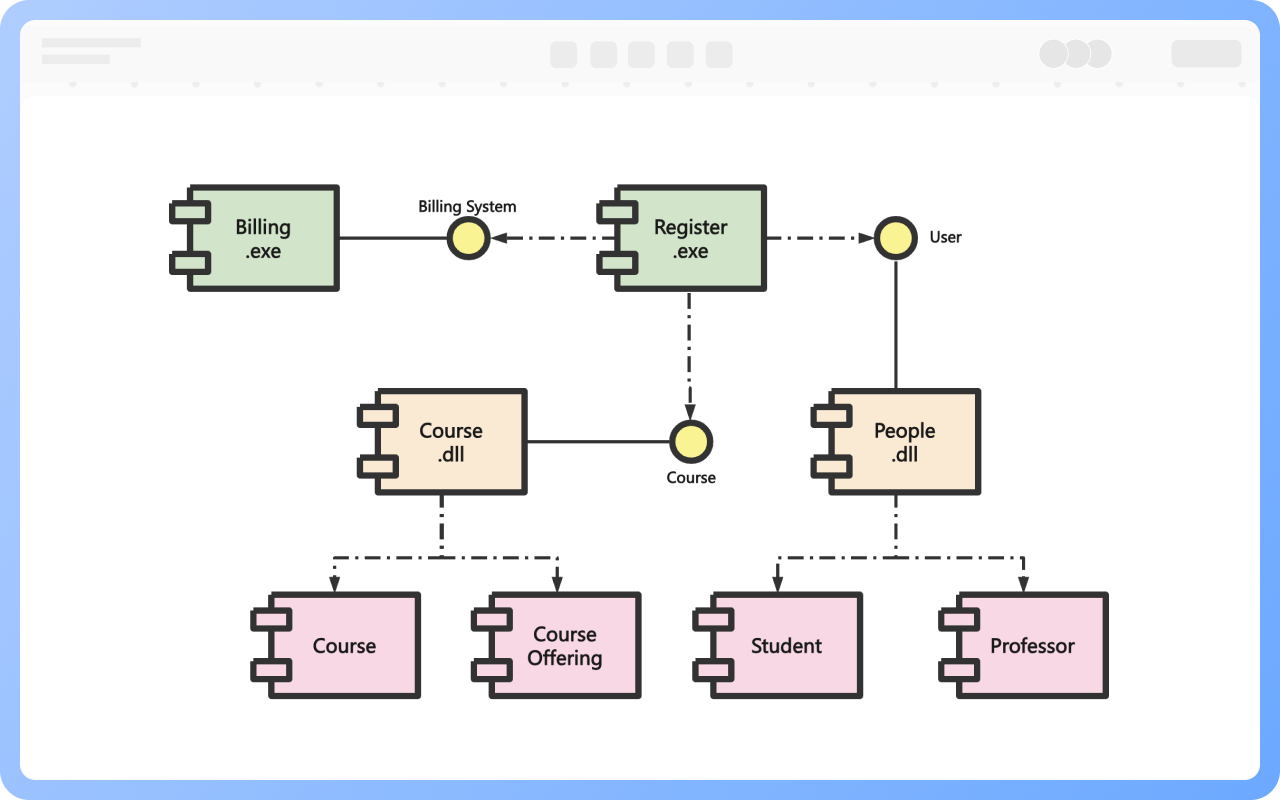

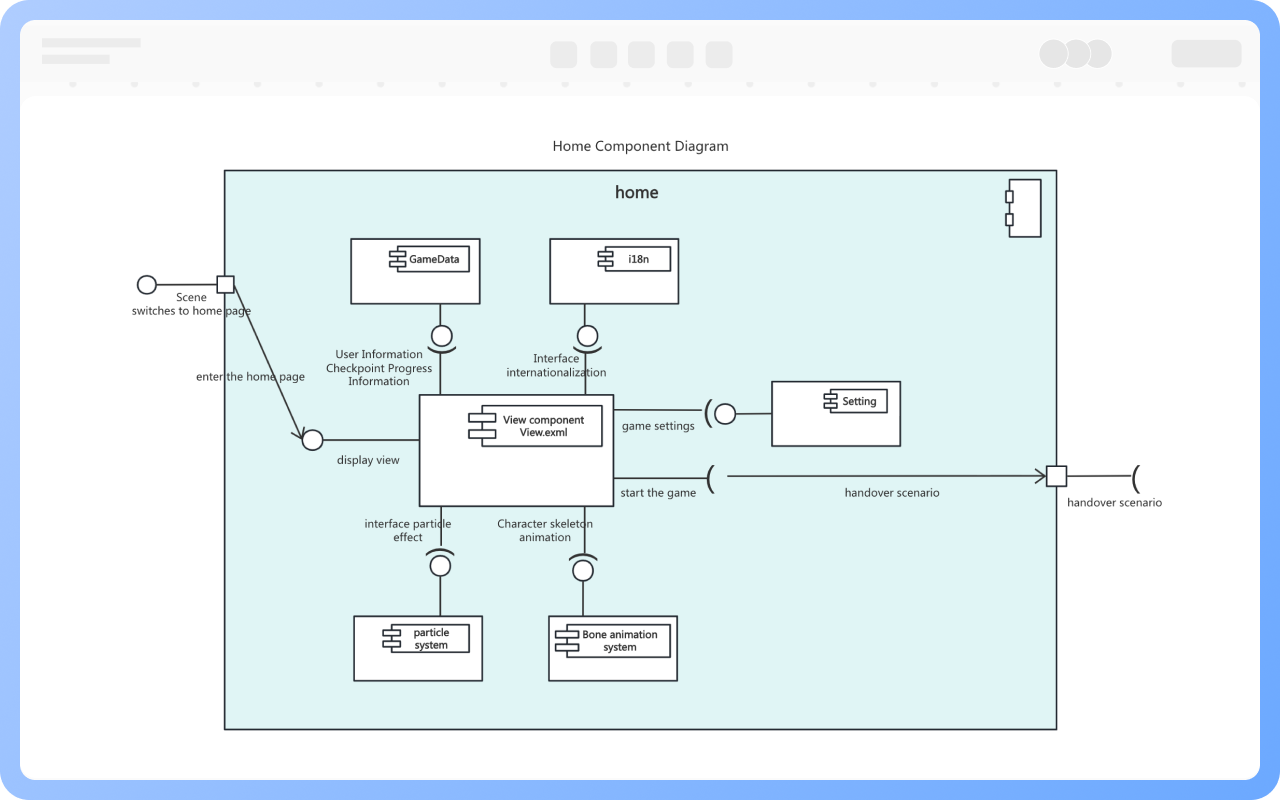

嵌套组件圖：使用嵌套的组件圖來表示组件的內部結構。

组件與组件之間通過端口連接，而端口與端口之間通過連接器連接，但一般不常用 。

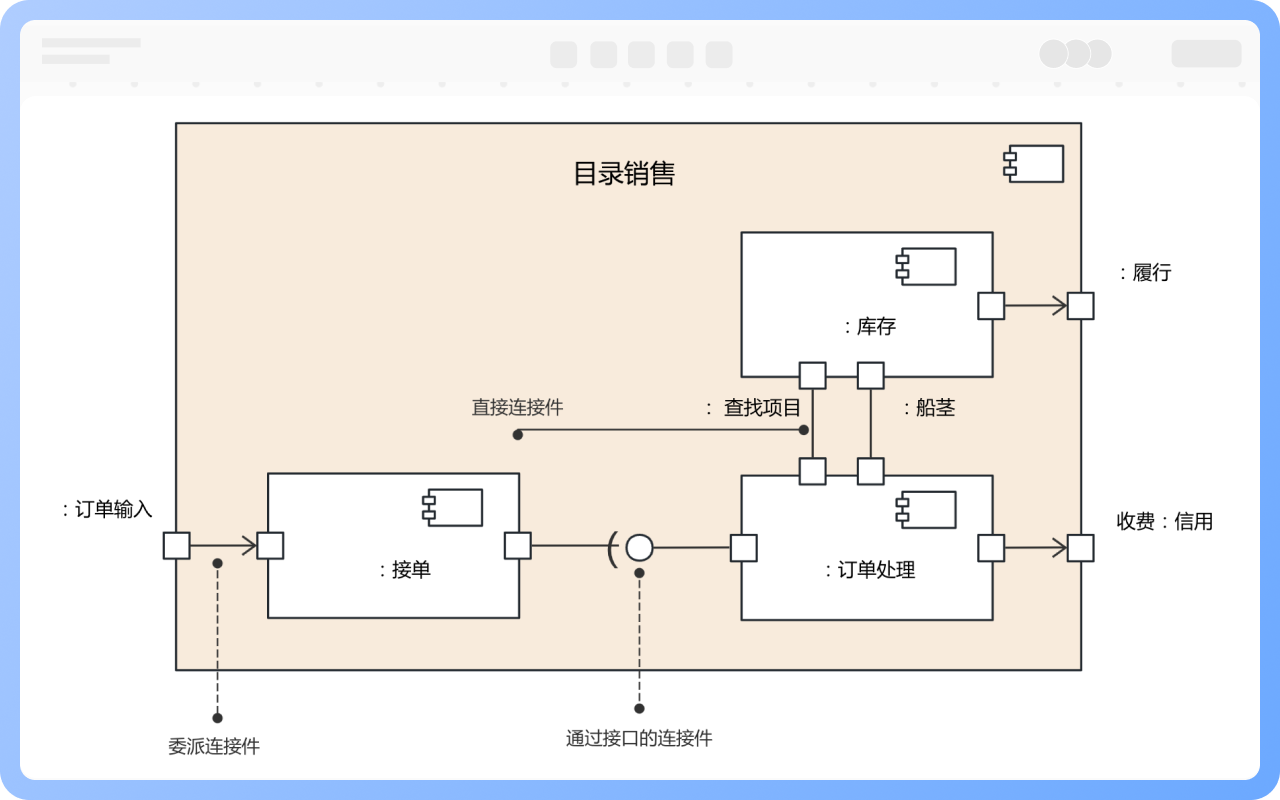

連接器分為直接連接器、接口連接器、委派連接器三種。

1，多個團隊協作開發
2，微服務或模塊化架構
3，有明確接口約束的系統
4，需要部署分離的组件（如前端、後端、資料庫）

1，注重模塊化、解耦，因為组件圖主要價值是展示系統分層和依賴清晰；
2，使用標準符號和接口標註，可以增強圖的可讀性和一致性；
3，搭配類圖/部署圖一起使用，提供結構、行為、部署的完整視圖；
4，避免把组件圖畫成類圖，组件圖表達系統“結構”而非“實現細節”。
