線上畫ER圖軟體

ER圖是資料庫設計和資訊建模中常用的圖形表示方法，是一種用於描述現實世界中實體、屬性和關係的資料模型或模式圖。 ProcessOn支援線上畫ER圖，還有海量ER圖模板供克隆使用，讓你輕鬆繪製資料庫ER圖。

開始



ER圖構成元素

實體

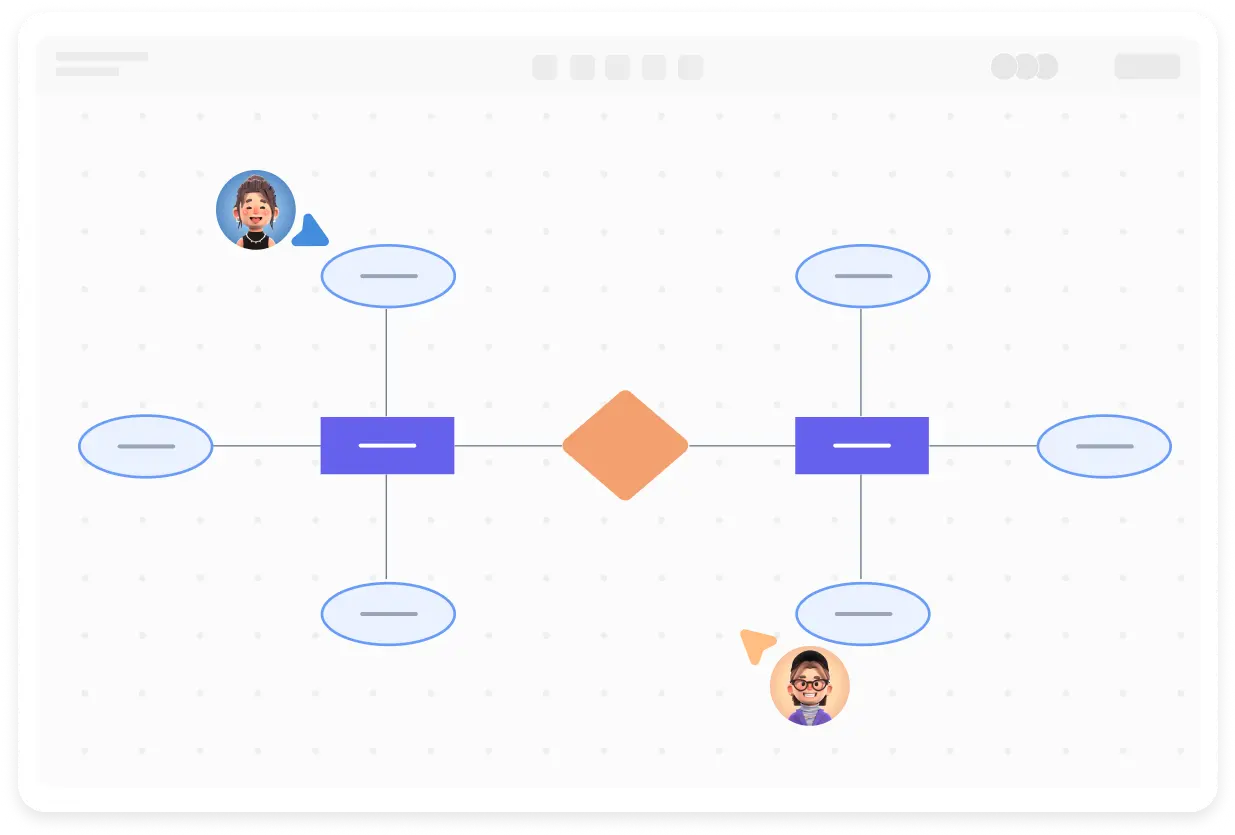

實體代表現實世界中的物件或概念，可以是有形的物體，也可以是抽象的概念。實體通常以矩形表示，矩形內寫明實體的名稱。

關係

關係表示實體之間的聯繫，通常用菱形表示，菱形內寫明關係的名稱，用連線指向相關的實體。

屬性

屬性描述實體的特徵，通常以橢圓或圓角矩形表示，並以連線與對應的實體相連。

基數

定義兩個實體或實體集之間關係的數值屬性，主要存在三種關係：一對一、一對多和多對多。

開始



快速繪製ER圖

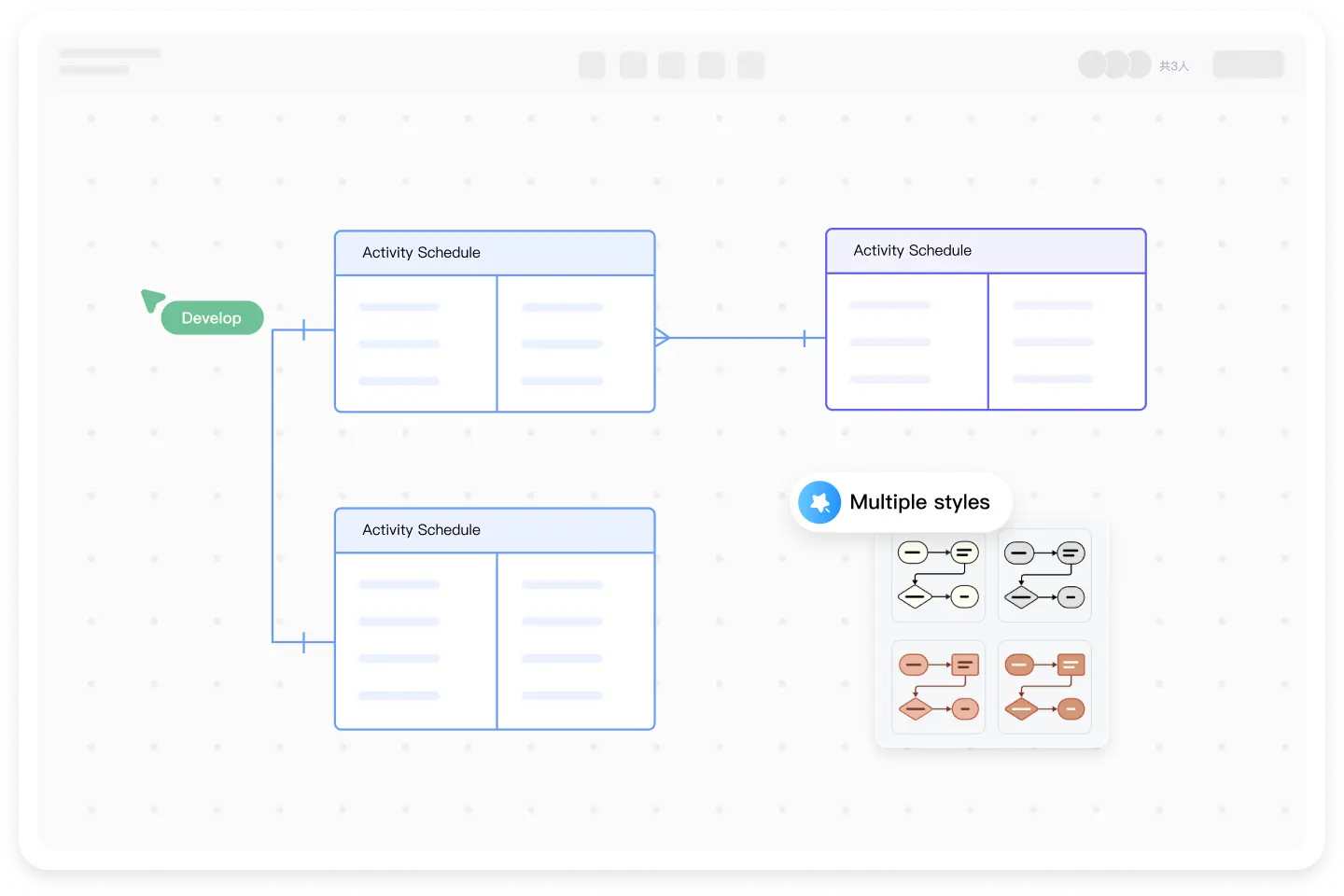

內建ER圖繪製必備的圖形符號，模板庫還有豐富的使用者案例和內容素材，加上系統內建的26種主題風格，能讓您快速畫出專業又美觀的ER圖。

開始



ProcessOn ER圖產品亮點

線上協作

ER圖在線繪製簡單便捷，支持多人協同創作，還可以設置分享鏈接，信息實時傳遞。

相容於多種格式

ER圖支援匯出PNG、VISIO、PDF、SVG等格式，支援匯入VISIO格式文件

雲端儲存

ER圖檔案即時存儲，不同終端之間雲端同步，歷史版本可追溯，資料安全有保障。

開始



ER圖怎麼畫

新建ER圖，或是先新建流程圖，再加入「ER圖」圖形符號到作圖區，也可以直接複製已經公開發布的ER圖模板

確定實體。分析所有實體，拖曳圖形中庫中的矩形到編輯區，並添加文字說明

確定關係。確定所有實體之間的關係，拖曳圖形庫中的菱形到編輯區，在它們之間畫線以表示關係並標記它們

確定屬性。對實體新增屬性來詳細的說明實體，拖曳圖形庫中的橢圓到編輯區，並畫線表明歸屬

確定關係類型。確定關係是一對一、一對多或多對多。

樣式美化，透過「匹配大小」和「對齊分佈」功能讓圖形大小一致、排列整齊

開始



ER圖常見問題

如何新增ER圖形庫

左側圖形區下方點選“更多圖形”，選取“ER圖”，點選“確認”即可在圖形區展示ER圖相關圖形。



新手如何更快速的繪製ER圖

您可以造訪ProcessOn模板社區，找到合適的ER圖模板，直接複製使用，然後根據實際情況進行修改優化即可。



如何讓ER圖的圖形保持大小一致或對齊

建議使用“分佈對齊”和“匹配大小功能”。選取兩個以上圖形，在分佈對齊中有左對齊、居中對齊、右對齊等八種對齊方式可選，“匹配大小功能”可以選擇寬度匹配、高度匹配或寬高匹配。



如何恢復歷史版本ER圖

ProcessOn會自動儲存歷史記錄到雲端，點擊左上角“檔案”-“歷史記錄”，選擇要恢復的版本，確定恢復即可。



如何分享協作ER圖

點選右上角「分享協作」按鈕，輸入對方帳號後即可邀請他人協作，也可直接開啟公開分享，將連結分享給他人檢視。



如何發布ER圖模板

點擊右上角頭像旁邊的「發布」圖標，可以將私人文件公開發佈到模板社區，設置為付費克隆，還可以賺取收益。



海量ER圖模板，免費克隆立即繪製

圖書館借閱系統EER圖

ER圖產生攻略

什麼是EER圖？ ER圖 VS EER圖

什麼是ER圖（實體-關係圖）？附教學和使用案例

如何繪製實體關係圖（ERD）？

新手必讀：ER圖輕鬆繪製數據關係圖
