在後端開發中，程式碼解決的是「怎麼做」的問題，而圖表解決的是「做什麼」和「為什麼這麼做」的問題。
圖表是後端開發者的「系統透鏡」——它讓看不見的呼叫變得可見，讓說不清的架構變得可講，讓記不住的關係變得可查。 本文從後端開發特有的痛點出發，整理6種真正解決問題的圖表類型──每一張圖都對應一個後端開發中真實存在的困境。
單體架構時代，系統結構很簡單──一個應用、一個資料庫，依賴關係一目了然。但在微服務架構下，服務數量從幾個膨脹到幾十甚至上百個，服務之間的呼叫關係編織成一張誰也看不清楚的網。
超過67%的企業在使用微服務後，面臨服務依賴混亂、部署鏈路不透明等問題。典型的電商系統可能有訂單服務、支付服務、庫存服務、用戶服務、物流服務、訊息服務…你知道A呼叫了B，但A是否間接依賴了C？ B掛了會影響多少個上游服務？這些問題靠「看代碼」根本回答不了。
微服務拓樸圖透過節點（服務）和邊（呼叫關係） 的形式，將微服務系統的依賴結構視覺化。它不是靜態的架構圖，而是可以動態反映服務之間即時呼叫頻次、延遲分佈和健康狀態的可觀測性工具。
一張好的微服務拓樸圖能回答三個核心問題：
誰依賴誰？ —— 一眼看出所有服務的上下游關係
誰在拖後腿？ —— 高延遲或高錯誤率的服務節點自動高亮
誰掛了影響最大？ —— 找出系統中的關鍵節點和單點故障風險
場景一：故障根因分析。 系統出現大面積逾時，傳統的檢查方式是逐台看日誌、逐個服務查監控。有了微服務拓樸圖，你看到的是：流量從API網關進入→經過訂單服務→呼叫支付服務→支付服務呼叫第三方支付通道－而第三方支付通道的節點顯示為紅色（異常）。 3秒鐘定位根因，而不是3小時。
場景二：循環依賴檢測。 服務A呼叫服務B，服務B呼叫服務C，服務C又呼叫服務A－這在程式碼層面很難發現，但在拓樸圖上，一個環形的箭頭結構一目了然。
場景三：容量規劃。 拓樸圖上每個節點的流量大小以線條粗細表示，哪個服務是流量樞紐、哪個服務需要優先擴容，視覺上直接呈現。
依業務域或分層將服務分組，避免所有節點平鋪
用顏色表示服務狀態（綠色=正常、黃色=警告、紅色=故障）
連線粗細表示呼叫頻次，連線顏色表示延遲高低
區分同步呼叫（實線）和非同步訊息（虛線）
後端開發中最難調試的問題，往往不是“這段程式碼寫錯了”，而是“整個呼叫連結中，到底是哪個環節出了問題” 。
一個用戶下訂單的請求，可能穿越：前端→API閘道→訂單服務→支付服務（呼叫第三方）→庫存服務→訊息佇列→物流服務→資料庫。這7個環節中任何一個出問題——超時、回傳錯誤、資料不一致——最終用戶看到的都是一個模糊的「系統異常，請稍後再試」。
更麻煩的是，這些呼叫可能是同步的（等待返回），也可能是異步的（發送訊息後不管）；可能有重試機制，也可能有超時熔斷。如果你不把完整的呼叫時序畫出來，你根本無法判斷「這個Bug到底該找誰」。
時序圖以縱向時間軸和橫向參與者為框架，清楚地展示多個系統之間按時間順序的訊息傳遞過程。它是後端對齊介面、排查分散式問題、設計非同步流程的最佳工具。

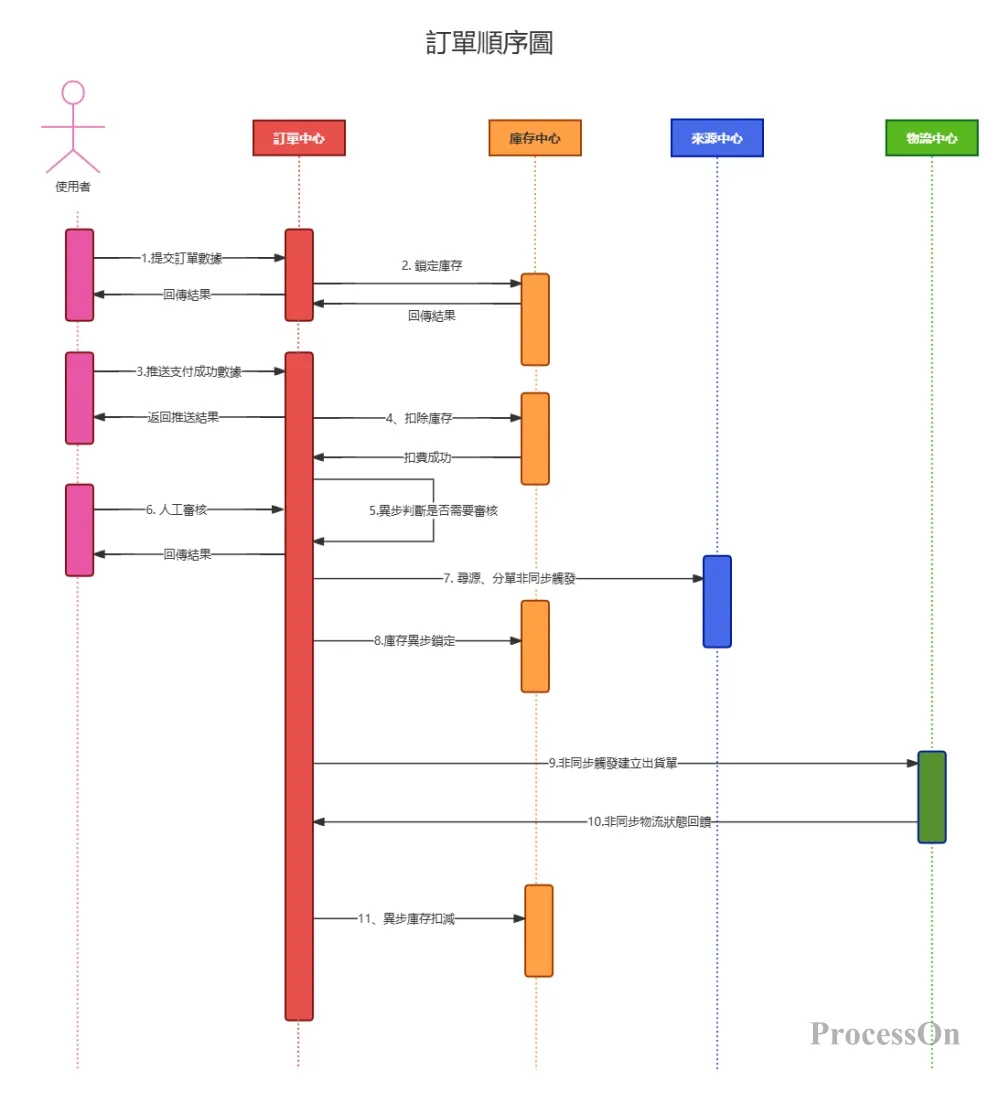

場景一：支付流程的完整時序。 用戶發起支付→訂單服務建立訂單（狀態：待支付）→呼叫支付服務→支付服務呼叫第三方支付通道→第三方返回支付結果→支付服務回調訂單服務→訂單服務更新訂單狀態→訂單服務發送「支付成功」訊息到MQ→庫存服務消費訊息扣減庫存→物流服務建立出貨單。每一步的發起者、接收者、訊息內容和時序關係全部視覺化。
場景二：分散式事務的Saga模式。 Saga模式將長事務拆分為多個本地事務，每個事務有對應的補償操作。時序圖可以清楚顯示：訂單建立→庫存扣減→支付扣款→（若支付失敗）→庫存補償→訂單取消。成功路徑和失敗路徑在時序圖上以alt和opt片段分別呈現。
參與者依呼叫順序從左到右排列，發起方在最左側
同步訊息用實線箭頭，回訊息用虛線箭頭
用alt（條件分支）和opt（可選分支）片段表示不同場景
在每個訊息上標註耗時，方便效能分析
前端程式碼部署相對簡單－打包上傳到CDN就完事了。但後端部署是一個涉及容器、叢集、網路、儲存、配置的複雜系統工程。
你的Spring Boot應用程式跑在幾個Pod上？每個Pod分配多少記憶體？資料庫是主從架構還是叢集？ Redis和應用程式部署在同一台機器上嗎？ API閘道前面有幾層負載平衡？這些問題如果靠口頭描述，誰也記不住全部細節。更糟的是，開發環境、測試環境、預發布環境、生產環境的部署結構往往不同——「測試環境好好的，怎麼上了生產就掛了」的根源，往往就在部署差異上。
部署圖展示系統的實體部署結構－軟體元件分佈在哪些硬體/容器節點上、節點之間如何通訊。它是連接「程式碼設計」與「系統運作」的橋樑，讓「程式碼怎麼變成線上服務」這件事變得清晰可見。
場景一：容器化部署架構。 客戶端請求→K8s Ingress（流量入口）→K8s Service（服務發現和負載平衡）→Pod叢集（運行服務實例）→持久化儲存（PV/PVC）。部署圖上標註每個元件的副本數、資源配額和網路策略。
場景二：混合雲部署。 核心業務部署在私有雲（資料主權需求），彈性運算資源部署在公有雲（應對突發流量），跨雲通訊透過訊息佇列非同步解耦。部署圖清楚展示哪些服務在雲端、哪些在雲端、跨雲端流量怎麼走。
節點以立方體表示（實體機/虛擬機器/容器），內部組件以矩形表示
標註節點的作業系統、運作環境和資源配置
通訊路徑上標註協定（HTTP/gRPC/Redis協定）和連接埠
不同環境用不同顏色區分
後端開發的根基是資料。表格結構設計錯了，後面所有的程式碼都是在錯誤的根基上蓋樓。但資料庫設計有一個天然的難題：業務方用業務語言描述需求，開發者要用資料庫語言設計表結構－這中間需要一個翻譯過程。
更現實的問題是，當系統涉及多個服務、多個資料庫時，每個服務各自的資料模型散落在不同的程式碼倉庫中。沒有人能在一張圖上看到「全貌」。新人入職後要花幾週時間，逐一翻閱代碼才能搞清楚「訂單表到底有哪些欄位、使用者表和訂單表是怎麼關聯的」。
沒有ER圖，資料模型就只存在於程式碼裡，而不是團隊的共識裡。

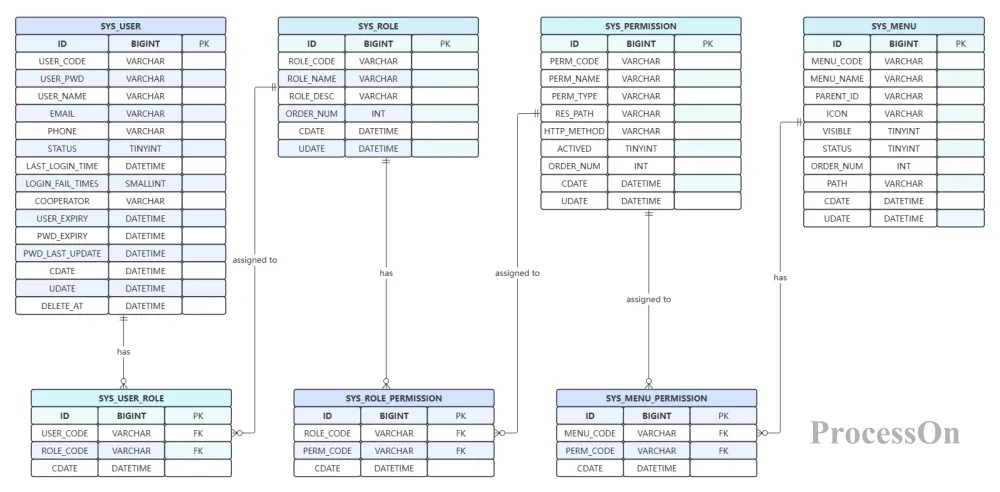

ER圖（Entity-Relationship Diagram，實體-關係圖）用於設計資料庫結構，定義實體（表）、屬性（欄位）和實體之間的關係。它是從「業務需求」到「資料庫表」的標準翻譯工具，也是團隊對資料模型達成共識的視覺化載體。
場景一：新功能的資料模型設計。 產品提出“增加優惠券功能”，後端開發先用ER圖設計新表格——優惠券表、用戶領券記錄表、訂單優惠券使用表。畫完之後發現「用戶領券記錄」和「訂單優惠券使用」之間存在冗餘關係，在畫圖階段就優化掉了，而不是寫到一半才發現。
場景二：資料庫變更影響分析。 計劃在訂單表上增加一個字段，但不確定會影響哪些上下游。 ER圖清楚地展示了訂單表被哪些服務使用、與哪些表關聯——變更影響範圍在圖上直接呈現，評估成本大幅降低。
實體用長方形、關係用菱形、屬性用橢圓－維持標準符號體系
在實體與關係的連接線上標註基數（1:1、1:N、M:N），避免模糊標註
依業務域分模組繪製，避免單張圖資訊過載
標註主鍵（PK）和外鍵（FK）
後端開發中有一個常見但隱藏的問題：你改了A服務的一張表，B服務的緩存突然就失效了；你在訂單服務加了字段，報表服務的數據就對不齊了。
這些問題的根源在於：資料從來不是靜止的──它在多個服務、多個資料庫、多個快取層之間不斷流動。但大多數開發者只了解自己負責的那一小段資料路徑，對整個資料生命週期缺乏全局視角。
當資料出現了問題（資料不一致、資料遺失、延遲過高），你不知道該沿著哪條路徑去追。你掌握了每張表的結構，卻不知道數據怎麼從起點走到終點。
資料流程圖（Data Flow Diagram, DFD）展示資料在系統各元件之間的傳遞、轉換和儲存路徑。它回答三個核心問題：數據從哪裡來、經過了誰、最後都去了哪。它不是靜態的資料模型，而是動態的資料旅程。
場景一：資料流程圖優化介面設計。 某電商平台在訂單處理連結中引入資料流程圖後，發現使用者身分資訊在三個服務中重複解密，導致平均回應時間增加80毫秒。優化後，通過統一認證網關集中處理，整體效能提升19%。資料流程圖的價值就在於揭示「看不見的冗餘」。
場景二：資料一致性排查。 某金融產品發現用戶餘額和訂單金額對不齊，用資料流程圖追蹤後發現：帳戶變更產生的「事件溯源」流經4個服務，其中第三個服務在資料轉換時遺失了一條屬性。資料流程圖讓排查從「大海撈針」變成了「按圖索驥」。
用圓形或圓角矩形表示“處理過程”，用矩形表示“外部實體”
用開放矩形表示「資料儲存」（資料庫/檔案/快取）
箭頭表示資料流向，標註資料內容（如「訂單資訊」「支付結果」）
分層繪製－高層（Context Diagram）展示系統級資料流，低層（Level 1/2）展示模組級資料流
後端系統日益複雜－微服務數量增加、中介軟體種類繁多、雲端環境配置各異。當一個系統有幾十個服務、十幾種中間件、跨多個可用區部署時，沒有一個人能用語言完整描述這個系統長什麼樣子。
這種困境會引發一連串連鎖反應：新人在方案討論會上只能聽懂30%的內容；故障發生時判斷不出當前問題屬於「業務邏輯問題」或「基礎設施問題」；技術選型討論時，每個人心中對系統邊界有完全不同的定義。
架構圖是系統的“總覽地圖”，展示系統分成幾層、每層做什麼、關鍵模組在哪裡、技術選型是什麼。它不是服務某個特定場景（如排查故障、設計資料庫），而是回答最基礎的那個問題：這個系統長什麼樣子？
一張好的架構圖應該讓讀者在30秒內理解系統的整體結構，在2分鐘內找到他關心的部分模組的位置。
場景一：技術方案評審。 一張架構圖是評審會的核心材料。當你在圖上標註了「存取層→業務層→中間件層→資料層」的分層結構和各層的技術堆疊時，評審者可以直觀評估方案的合理性，而不是想像你的描述。
場景二：模組邊界定義。 當訂單服務和支付服務之間邊界模糊時，架構圖上清晰的模組分割和箭頭方向（只允許哪邊呼叫哪邊）直接給了答案。
分層是架構圖的核心－每層職責單一、邊界清晰
箭頭方向代表資料流或呼叫方向，保持一致，避免混亂
請勿在單張架構圖中塞入所有技術細節（如連接埠號、設定檔路徑）
標註關鍵的技術選型，如“Spring Cloud”“Kubernetes”“Redis Cluster”
以上6種圖表類型涵蓋了後端開發從架構設計到資料庫建模、從服務治理到部署維運的核心場景。知道「畫什麼」是第一步，用什麼工具畫同樣關鍵。
ProcessOn作為專業的線上作圖與協作平台，為後端開發者提供了一站式的圖表解決方案：
豐富的模板庫：ProcessOn模板社群提供了微服務架構圖、部署架構圖、ER圖、時序圖、資料流程圖等多種後端高頻圖表模板，涵蓋從系統架構到資料設計的完整場景。
多圖表類型支援：無論是服務拓樸圖、時序圖、部署圖、ER圖、資料流程圖或架構圖，ProcessOn皆支援專業繪製。
AI產生圖表：輸入文字描述即可一鍵產生流程圖、時序圖、架構圖等，大幅降低製圖門檻。
團隊協作：支援多人即時線上協作，後端團隊可以共同維護架構圖和技術文檔，每次修改自動保存歷史版本。
Q1：後端開發者最應該優先掌握哪幾種圖表？
A：根據後端開發的實際痛點，建議優先掌握：服務拓樸圖（破解微服務依賴混亂）、時序圖（理清分散式呼叫連結）、ER圖（資料庫設計的工程語言）、架構圖（系統總覽）。這四種圖表直接對應後端開發中最常見的四個困境──服務依賴看不清、呼叫連結理不清、資料模型對不整齊、系統整體看不全。
Q2：時序圖和流程圖有什麼不同？
A：流程圖著重「一個系統內部」的控制流－輸入→處理→判斷→輸出，解決的是「這個函數/模組內部怎麼執行」的問題。時序圖關注「多個系統之間」的訊息傳遞順序——誰先給誰發了什麼、然後誰回覆了什麼，解決的是「分散式呼叫中哪個環節出了問題」的問題。後端開發中兩者都需要──業務邏輯用流程圖，分散式呼叫用時序圖。
Q3：微服務拓樸圖和架構圖有什麼差別？
A：架構圖是靜態的、設計階段的產物－展示系統「應該」長什麼樣，強調的是分層、模組和技術選型。微服務拓撲圖是動態的、運行階段的產物——展示系統「實際」怎麼調用，強調的是即時依賴關係、流量分佈和健康狀態。架構圖是“設計藍圖”，拓樸圖是“運行心電圖”。
Q4：ER圖在微服務架構還有用嗎？
A：更有用了。 微服務架構提倡「每個服務擁有獨立的資料庫」－這意味著資料模型不再集中在一個大圖中，而是分散在多個服務各自的ER圖中。 ER圖的價值從「畫一張大圖」變成了「畫多張小圖、理清它們之間的資料邊界」。每個服務的ER圖定義了該服務的資料主權範圍，是服務分割的核心依據。
Q5：資料流程圖和ER圖有什麼差別？
A：ER圖關注「靜態結構」－資料表長什麼樣子、欄位有哪些、表之間怎麼關聯，回答的是「資料長什麼樣子」。資料流程圖關注「動態流轉」——資料從哪裡來、經過了誰、去了哪，回答的是「資料怎麼走」。兩者互補－ER圖是你設計資料庫時的工具，資料流程圖是你排查資料問題、做資料治理時的工具。
Q6：ProcessOn能畫後端專業的圖表嗎？
A：可以。 ProcessOn支援服務拓樸圖、時序圖、部署圖、ER圖、資料流程圖、架構圖等後端開發高頻圖表類型。模板社群提供了微服務架構圖、部署架構圖、ER圖等現成模板，支援AI一鍵產生和團隊線上協作。
