No desenvolvimento de backend, o código resolve o problema do "como", enquanto os diagramas resolvem os problemas do "o quê" e do "porquê".
Os diagramas são um "espelho da perspectiva do sistema" para desenvolvedores de backend — eles tornam visíveis chamadas invisíveis, explicam arquiteturas obscuras e possibilitam a busca por relacionamentos esquecidos. Este artigo começa com os principais problemas específicos do desenvolvimento de backend e descreve seis tipos de diagramas que realmente resolvem problemas — cada diagrama corresponde a um dilema real no desenvolvimento de backend.
Na era da arquitetura monolítica, a estrutura do sistema era muito simples: um aplicativo, um banco de dados, e as dependências eram claras à primeira vista. Mas na arquitetura de microsserviços, o número de serviços se expande de alguns para dezenas ou até centenas, e as relações de invocação entre os serviços se entrelaçam em uma teia que ninguém consegue enxergar com clareza.
Mais de 67% das empresas enfrentam problemas como dependências de serviços confusas e cadeias de implantação opacas após a adoção de microsserviços. Um sistema típico de e-commerce pode ter serviços de pedidos, serviços de pagamento, serviços de estoque, serviços de usuário, serviços de logística, serviços de mensagens, etc. Você sabe que A chama B, mas A depende indiretamente de C? Se B falhar, quantos serviços upstream serão afetados? Essas perguntas não podem ser respondidas simplesmente "analisando o código".
Um diagrama de topologia de microsserviços visualiza a estrutura de dependência de um sistema de microsserviços por meio de nós (serviços) e arestas (relações de chamadas). Não se trata de um diagrama de arquitetura estático, mas sim de uma ferramenta de observabilidade que pode refletir dinamicamente a frequência de chamadas em tempo real, a distribuição de latência e o estado de saúde entre os serviços.
Diagrama de topologia de rede de microsserviços
Um bom diagrama de topologia de microsserviços pode responder a três perguntas fundamentais:
Quem depende de quem? — Uma rápida olhada revela as relações a montante e a jusante de todos os serviços.
Quem está nos impedindo? — Os nós de serviço com alta latência ou altas taxas de erro são destacados automaticamente.
Quem sofre o maior impacto se falhar? — Identifique os nós críticos e os pontos únicos de risco de falha no sistema.
Cenário 1: Análise da Causa Raiz. Quando ocorre um grande número de timeouts do sistema, o método tradicional de solução de problemas envolve a verificação dos logs de cada máquina e o monitoramento de cada serviço. Com um diagrama de topologia de microsserviços, você vê: o tráfego entra pelo gateway da API → passa pelo serviço de pedidos → chama o serviço de pagamento → o serviço de pagamento chama o canal de pagamento de terceiros — e o nó do canal de pagamento de terceiros é exibido em vermelho (anormal). A causa raiz pode ser localizada em 3 segundos, não em 3 horas.
Cenário 2: Detecção de Dependência Circular. O Serviço A chama o Serviço B, o Serviço B chama o Serviço C e o Serviço C chama o Serviço A novamente — isso é difícil de detectar no nível do código, mas no diagrama de topologia, uma estrutura circular em forma de seta torna-se imediatamente aparente.
Cenário 3: Planejamento de Capacidade. O volume de tráfego de cada nó no diagrama de topologia é representado pela espessura das linhas, indicando qual serviço é o hub de tráfego e qual serviço precisa ser priorizado para expansão, o que é apresentado visualmente de forma direta.
Agrupe os serviços por domínio de negócio ou camada para evitar o achatamento de todos os nós.
O estado do serviço é indicado por cores (verde = normal, amarelo = aviso, vermelho = falha).
A espessura da linha indica a frequência da chamada e a cor da linha indica o nível de latência.
Diferencie entre chamadas síncronas (linhas contínuas) e mensagens assíncronas (linhas tracejadas).
O problema mais difícil de depurar no desenvolvimento de backend geralmente não é "este código está errado", mas sim "qual elo em toda a cadeia de chamadas está errado".
A solicitação de um usuário pode percorrer os seguintes estágios: Frontend → Gateway de API → Serviço de Pedidos → Serviço de Pagamento (chamando um terceiro) → Serviço de Estoque → Fila de Mensagens → Serviço de Logística → Banco de Dados. Se algum desses sete estágios apresentar um problema — tempo limite excedido, retorno de erro ou inconsistência de dados — o usuário final verá apenas uma mensagem vaga como "Erro do sistema, tente novamente mais tarde".
O que complica ainda mais é que essas chamadas podem ser síncronas (aguardando um retorno) ou assíncronas (enviando uma mensagem e depois ignorando-a); pode haver mecanismos de repetição ou disjuntores de tempo limite. Sem desenhar a sequência completa da chamada, você simplesmente não consegue determinar "quem contatar para este bug".
Os diagramas de sequência, estruturados por uma linha do tempo vertical e participantes horizontais, ilustram claramente o processo cronológico de troca de mensagens entre múltiplos sistemas. Eles são a melhor ferramenta para alinhamento de interfaces de backend, resolução de problemas em sistemas distribuídos e projeto de processos assíncronos.

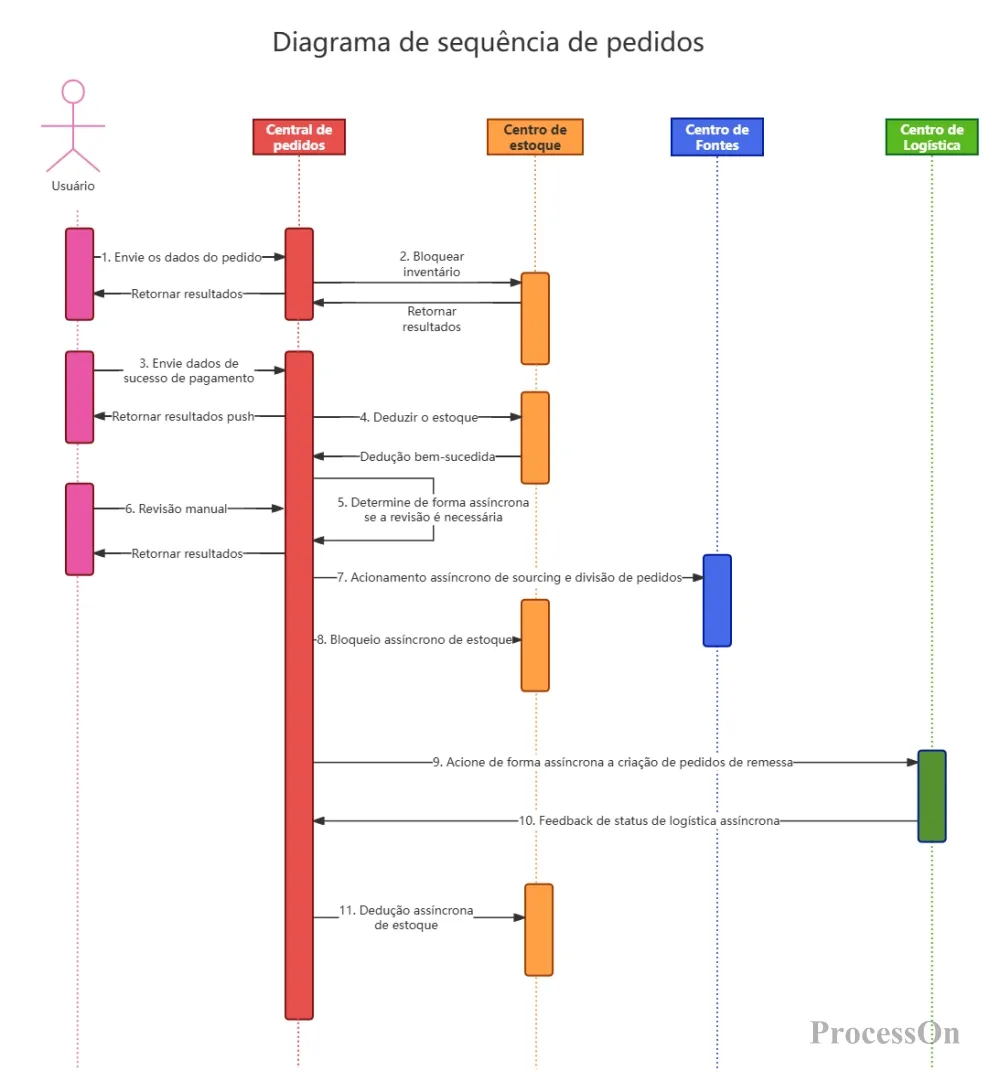

Diagrama de sequência de ordem
Cenário 1: Linha do tempo completa do processo de pagamento. O usuário inicia o pagamento → O serviço de pedidos cria o pedido (status: pagamento pendente) → O serviço de pagamento é acionado → O serviço de pagamento aciona o canal de pagamento de terceiros → O terceiro retorna o resultado do pagamento → O serviço de pagamento retorna a chamada para o serviço de pedidos → O serviço de pedidos atualiza o status do pedido → O serviço de pedidos envia a mensagem "pagamento efetuado com sucesso" para a fila de mensagens → O serviço de estoque recebe a mensagem e deduz o estoque → O serviço de logística cria a ordem de envio. As relações entre iniciador, destinatário, conteúdo da mensagem e linha do tempo para cada etapa são visualizadas.
Cenário 2: Padrão Saga para Transações Distribuídas. O padrão Saga divide transações longas em múltiplas transações locais, cada uma com operações de compensação correspondentes. O diagrama de sequência mostra claramente: Criação do pedido → Dedução de estoque → Dedução do pagamento → (Se o pagamento falhar) → Compensação de estoque → Cancelamento do pedido. Os caminhos bem-sucedidos e os caminhos com falha são representados no diagrama de sequência usando fragmentos alt e opt, respectivamente.
Os participantes estão dispostos da esquerda para a direita na ordem da invocação, com o iniciador na extrema esquerda.
As mensagens síncronas usam setas sólidas e as mensagens de retorno usam setas tracejadas.
Diferentes cenários são representados usando os fragmentos alt (ramificação condicional) e opt (ramificação opcional).
Identifique cada mensagem com seu tempo de execução para facilitar a análise de desempenho.
A implantação do código front-end é relativamente simples: basta empacotá-lo e enviá-lo para uma CDN. No entanto, a implantação do back-end é um projeto complexo de engenharia de sistemas que envolve contêineres, clusters, redes, armazenamento e configuração.
Em quantos Pods sua aplicação Spring Boot é executada? Quanta memória é alocada para cada Pod? O banco de dados utiliza uma arquitetura mestre-escravo ou um cluster? O Redis está implantado na mesma máquina que a aplicação? Quantas camadas de balanceamento de carga existem na frente do gateway de API? Ninguém consegue se lembrar de todos os detalhes se você apenas os descrever verbalmente. Pior ainda, as estruturas de implantação dos ambientes de desenvolvimento, teste, pré-lançamento e produção costumam ser diferentes — a causa raiz do problema "funciona bem no ambiente de teste, mas trava em produção" geralmente reside nessas diferenças de implantação.
O diagrama de implantação ilustra a estrutura física de implantação do sistema — onde os componentes de software são distribuídos entre nós de hardware/contêineres e como os nós se comunicam entre si. Ele serve como uma ponte entre o "design do código" e a "operação do sistema", tornando o processo de "como o código se torna um serviço online" claramente visível.
Cenário 1: Arquitetura de Implantação em Contêineres. Requisição do cliente → Ingress do Kubernetes (ponto de entrada de tráfego) → Serviço do Kubernetes (descoberta de serviços e balanceamento de carga) → Cluster de Pods (executando instâncias de serviço) → Armazenamento persistente (PV/PVC). O diagrama de implantação mostra o número de réplicas, cotas de recursos e políticas de rede para cada componente.
Cenário 2: Implantação de Nuvem Híbrida. As operações principais do negócio são implantadas em uma nuvem privada (devido a requisitos de soberania de dados), enquanto os recursos de computação elásticos são implantados em uma nuvem pública (para lidar com picos repentinos de tráfego). A comunicação entre nuvens é desacoplada de forma assíncrona por meio de filas de mensagens. O diagrama de implantação mostra claramente quais serviços estão no ambiente local, quais estão no ambiente privado e como o tráfego entre nuvens flui.
Os nós são representados por cubos (máquinas físicas/máquinas virtuais/contêineres) e os componentes internos são representados por retângulos.
O sistema operacional, o ambiente de execução e a configuração de recursos dos nós rotulados.
O caminho de comunicação é identificado pelo protocolo (HTTP/gRPC/protocolo Redis) e pela porta.
Cores diferentes são usadas para distinguir ambientes diferentes.
Os dados são a base do desenvolvimento de backend. Se a estrutura da tabela for projetada incorretamente, todo o código subsequente será construído sobre essa base falha. No entanto, o projeto de banco de dados apresenta um desafio inerente: as partes interessadas do negócio descrevem seus requisitos em linguagem de negócios, enquanto os desenvolvedores projetam estruturas de tabela em linguagem de banco de dados — isso requer um processo de tradução.
Um problema mais prático é que, quando um sistema envolve múltiplos serviços e múltiplos bancos de dados, os modelos de dados para cada serviço ficam espalhados por diferentes repositórios de código. Ninguém consegue ter uma visão completa a partir de um único diagrama. Novos funcionários frequentemente passam semanas analisando o código parte por parte para descobrir "quais campos a tabela de pedidos possui e como a tabela de usuários e a tabela de pedidos estão relacionadas".
Sem diagramas ER, o modelo de dados existe apenas no código, não no consenso da equipe.

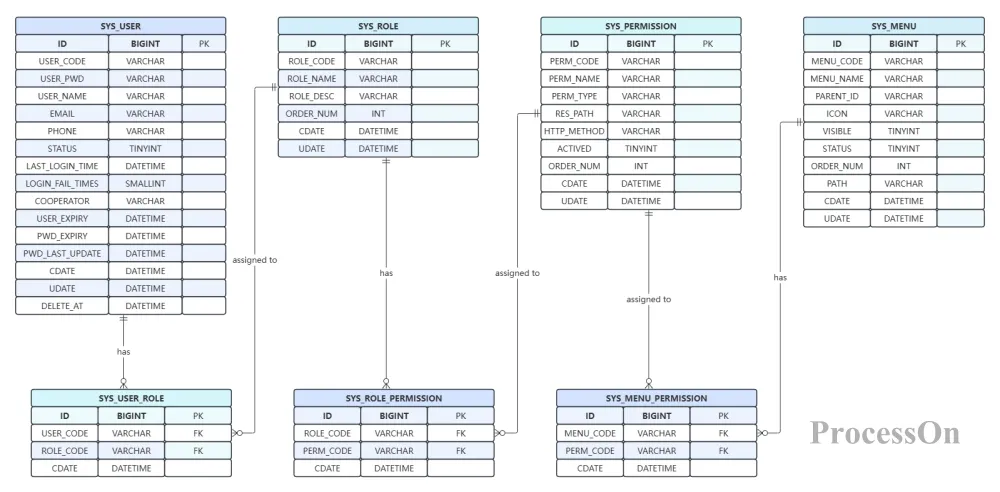

Os diagramas ER (Diagramas de Entidade-Relacionamento) são usados para projetar estruturas de banco de dados, definindo entidades (tabelas), atributos (campos) e os relacionamentos entre as entidades. Eles servem como uma ferramenta padrão de tradução de "requisitos de negócios" para "tabelas de banco de dados" e como uma representação visual do consenso de uma equipe sobre o modelo de dados.
Cenário 1 : Projeto do Modelo de Dados para um Novo Recurso. A equipe de produto propôs adicionar um recurso de cupons. Os desenvolvedores de backend inicialmente projetaram novas tabelas usando um diagrama ER — uma tabela de cupons, uma tabela de registros de resgate de cupons por usuário e uma tabela de uso de cupons em pedidos. Após a elaboração do diagrama, eles descobriram uma relação redundante entre as tabelas de "registro de resgate de cupons por usuário" e "uso de cupons em pedidos". Essa redundância foi eliminada durante a fase de elaboração do diagrama, em vez de ser descoberta no meio do desenvolvimento do código.
Cenário 2 : Análise de Impacto da Alteração no Banco de Dados. Há um plano para adicionar um campo à tabela de pedidos, mas não está claro quais serviços a montante e a jusante serão afetados. Um diagrama ER mostra claramente quais serviços utilizam a tabela de pedidos e com quais tabelas ela está associada — o escopo do impacto da alteração é apresentado diretamente no diagrama, reduzindo significativamente os custos de avaliação.
As entidades são representadas por retângulos, os relacionamentos por losangos e os atributos por elipses, mantendo um sistema de notação padrão.
Para evitar ambiguidade na rotulagem, indique a cardinalidade (1:1, 1:N, M:N) nas linhas de conexão entre entidades e relações.
O desenho é feito em módulos baseados em domínios de negócios para evitar sobrecarga de informações em uma única imagem.
Identifique a chave primária (PK) e a chave estrangeira (FK).
Existe um problema comum, porém oculto, no desenvolvimento de backend: se você modificar uma tabela no serviço A, o cache no serviço B repentinamente se torna inválido; se você adicionar um campo ao serviço de pedidos, os dados no serviço de relatórios ficam desalinhados.
A raiz desses problemas reside no fato de que os dados nunca são estáticos — eles fluem constantemente entre múltiplos serviços, múltiplos bancos de dados e múltiplas camadas de cache. No entanto, a maioria dos desenvolvedores compreende apenas o pequeno segmento do fluxo de dados pelo qual são responsáveis e carece de uma perspectiva global de todo o ciclo de vida dos dados.
Quando surgem problemas com os dados (inconsistência, perda, alta latência), você não sabe qual caminho seguir. Você entende a estrutura de cada tabela, mas não sabe como os dados viajam do ponto de partida ao destino.
Um Diagrama de Fluxo de Dados (DFD) ilustra o caminho dos dados à medida que são transferidos, transformados e armazenados entre os componentes de um sistema. Ele responde a três perguntas fundamentais: De onde vêm os dados, por quem passam e para onde vão finalmente? Não se trata de um modelo de dados estático, mas sim de uma jornada de dados dinâmica.

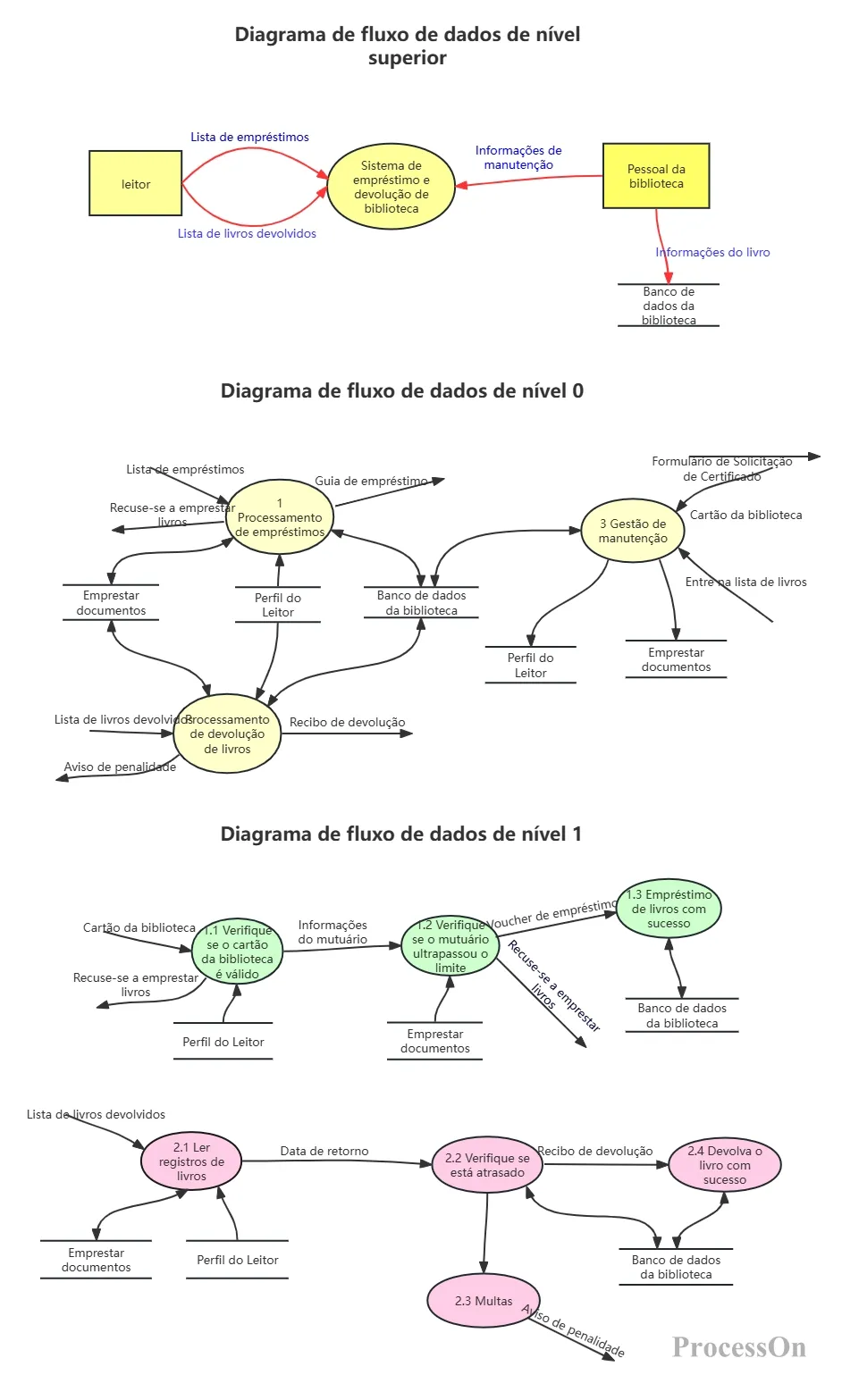

Diagrama de fluxo de dados do sistema de gerenciamento de biblioteca
Cenário 1 : Otimização do Design de Interface por meio de Gráfico de Fluxo de Dados. Após introduzir um gráfico de fluxo de dados em seu fluxo de trabalho de processamento de pedidos, uma plataforma de e-commerce descobriu que as informações de identidade do usuário estavam sendo descriptografadas repetidamente em três serviços diferentes, resultando em um aumento de 80 milissegundos no tempo médio de resposta. Após a otimização, o processamento centralizado por meio de um gateway de autenticação unificado resultou em uma melhoria de desempenho de 19%. O valor de um gráfico de fluxo de dados reside em revelar a "redundância invisível".
Cenário 2 : Verificação de Consistência de Dados. Um produto financeiro detectou uma discrepância entre os saldos dos usuários e os valores dos pedidos. O rastreamento dos dados por meio de um diagrama de fluxo de dados revelou que o "rastreamento de eventos" resultante das alterações nas contas passava por quatro serviços, sendo que o terceiro serviço perdia um atributo durante a transformação dos dados. O diagrama de fluxo de dados transformou a investigação de uma "busca por agulha em um palheiro" em uma "busca guiada".
Use círculos ou retângulos com cantos arredondados para representar as "etapas de processamento" e retângulos para representar as "entidades externas".
Utilize retângulos abertos para representar o "armazenamento de dados" (banco de dados/arquivo/cache).
As setas indicam a direção do fluxo de dados e rotulam o conteúdo dos dados (como "informações do pedido" ou "resultado do pagamento").
Renderização em camadas — o nível superior (Diagrama de Contexto) exibe o fluxo de dados em nível de sistema, enquanto o nível inferior (Nível 1/2) exibe o fluxo de dados em nível de módulo.
Os sistemas de backend estão se tornando cada vez mais complexos — o número de microsserviços está aumentando, os tipos de middleware são diversos e as configurações do ambiente de nuvem variam. Quando um sistema possui dezenas de serviços, uma dúzia ou mais de componentes de middleware e é implantado em várias zonas de disponibilidade, ninguém consegue descrever completamente a aparência do sistema em palavras.
Essa situação pode desencadear uma série de reações em cadeia: os recém-chegados conseguem entender apenas 30% do conteúdo nas reuniões de discussão de soluções; quando ocorre uma falha, é impossível determinar se o problema atual pertence à "lógica de negócios" ou à "infraestrutura"; durante as discussões sobre a seleção de tecnologia, cada um tem uma definição completamente diferente dos limites do sistema.
Um diagrama de arquitetura é um "mapa geral" de um sistema, mostrando quantas camadas o sistema possui, o que cada camada faz, onde os módulos principais estão localizados e quais tecnologias foram escolhidas. Ele não serve a um cenário específico (como solução de problemas ou projeto de banco de dados), mas sim responde à pergunta mais fundamental: Qual é a aparência deste sistema?
Diagrama da Arquitetura do Sistema do Produto Big Data
Um bom diagrama de arquitetura deve permitir que o leitor compreenda a estrutura geral do sistema em 30 segundos e localize o módulo de seu interesse em 2 minutos.
Cenário 1: Revisão da Solução Técnica. Um diagrama de arquitetura é o material principal para uma reunião de revisão. Ao rotular a estrutura em camadas de "Camada de Acesso → Camada de Negócios → Camada de Middleware → Camada de Dados" e a pilha de tecnologias de cada camada no diagrama, os revisores podem avaliar intuitivamente a racionalidade da solução, em vez de dependerem apenas da sua descrição.
Cenário 2 : Definição dos Limites do Módulo. Quando o limite entre o serviço de pedidos e o serviço de pagamentos é ambíguo, a clara divisão dos módulos e as setas de direção no diagrama de arquitetura (qual lado pode chamar qual lado) fornecem a resposta diretamente.
A estrutura em camadas é o núcleo de um diagrama de arquitetura — cada camada tem uma única responsabilidade e limites claros.
A direção das setas indica o sentido do fluxo de dados ou da chamada; a consistência é fundamental para evitar confusão.
Não tente incluir todos os detalhes técnicos (como números de porta e caminhos de arquivos de configuração) em um único diagrama de arquitetura.
Destaque as principais opções tecnológicas, como "Spring Cloud", "Kubernetes" e "Redis Cluster".
Os seis tipos de diagramas acima abrangem cenários essenciais no desenvolvimento de backend, desde o projeto de arquitetura até a modelagem de banco de dados, e desde a governança de serviços até a implantação e manutenção. Saber "o que desenhar" é o primeiro passo, mas escolher as ferramentas certas é igualmente crucial.
ProcessOn, como plataforma profissional online de criação de gráficos e colaboração, oferece aos desenvolvedores de backend uma solução completa para criação de gráficos:
Ampla biblioteca de modelos: A comunidade de modelos do ProcessOn oferece uma variedade de modelos de diagramas de backend frequentemente usados, como diagramas de arquitetura de microsserviços, diagramas de arquitetura de implantação, diagramas ER, diagramas de sequência e diagramas de fluxo de dados, abrangendo cenários completos, desde a arquitetura do sistema até o design de dados .
Suporte a múltiplos tipos de gráficos: O ProcessOn oferece suporte à criação profissional de diagramas de topologia de serviço, diagramas de sequência temporal, diagramas de implantação, diagramas ER, diagramas de fluxo de dados e diagramas de arquitetura .
Diagramas gerados por IA: Basta inserir uma descrição em texto para gerar fluxogramas, diagramas de sequência, diagramas de arquitetura, etc., com um único clique, reduzindo significativamente as barreiras para a criação de diagramas .
Colaboração em equipe: Suporta colaboração online em tempo real entre múltiplos usuários. Equipes de backend podem manter diagramas de arquitetura e documentos técnicos em conjunto, e cada modificação salva automaticamente as versões anteriores .
Q1: Quais tipos de gráficos os desenvolvedores de backend devem priorizar no domínio de cada um?
A: Com base nos principais problemas do desenvolvimento de backend, recomenda-se priorizar o domínio de: diagramas de topologia de serviços (para resolver a confusão das dependências de microsserviços), diagramas de sequência (para esclarecer cadeias de chamadas distribuídas), diagramas ER (a linguagem de engenharia do projeto de banco de dados) e diagramas de arquitetura (visão geral do sistema). Esses quatro tipos de diagramas correspondem diretamente aos quatro dilemas mais comuns no desenvolvimento de backend: dependências de serviços pouco claras, cadeias de chamadas pouco claras, modelos de dados desalinhados e uma visão geral incompleta do sistema.
Q2: Qual é a diferença entre um diagrama de sequência e um fluxograma?
A: Os fluxogramas focam no fluxo de controle dentro de um único sistema — entrada → processamento → decisão → saída — abordando a questão de "como esta função/módulo é executado internamente". Os diagramas de sequência focam na ordem de troca de mensagens entre múltiplos sistemas — quem enviou o quê para quem primeiro e quem respondeu com o quê — abordando a questão de "qual elo em uma chamada distribuída falhou". Ambos são necessários no desenvolvimento de backend — fluxogramas para a lógica de negócios e diagramas de sequência para chamadas distribuídas.
Q3: Qual é a diferença entre um diagrama de topologia de microsserviços e um diagrama de arquitetura?
A: Um diagrama de arquitetura é um produto estático da fase de projeto — ele mostra como o sistema "deveria" ser, enfatizando camadas, módulos e seleção de tecnologia. Um diagrama de topologia de microsserviços é um produto dinâmico da fase de execução — ele mostra como o sistema "realmente" se auto-invoca, enfatizando dependências em tempo real, distribuição de tráfego e estado de saúde. Um diagrama de arquitetura é um "plano de projeto", enquanto um diagrama de topologia é um "eletrocardiograma em tempo real".
Q4: O diagrama ER ainda é útil em uma arquitetura de microsserviços?
A: É ainda mais útil. A arquitetura de microsserviços defende que "cada serviço tenha seu próprio banco de dados independente" — isso significa que o modelo de dados não está mais concentrado em um único grafo grande, mas distribuído por vários diagramas ER de serviço. O valor do diagrama ER muda de "desenhar um grande grafo" para "desenhar vários grafos menores e esclarecer os limites de dados entre eles". O diagrama ER de cada serviço define o escopo de soberania de dados do serviço e é a base principal para a decomposição de serviços.
Q5: Qual é a diferença entre um diagrama de fluxo de dados e um diagrama ER?
A: Os diagramas ER focam na "estrutura estática" — qual a aparência das tabelas de dados, quais campos elas possuem e como se relacionam? Eles respondem à pergunta: "Qual a aparência dos dados?". Já os diagramas de fluxo de dados focam no "fluxo dinâmico" — de onde os dados vêm, por onde passam e para onde vão? Eles respondem à pergunta: "Como os dados se movem?". Os dois são complementares — os diagramas ER são ferramentas para projetar seu banco de dados, enquanto os diagramas de fluxo de dados são ferramentas para solucionar problemas de dados e realizar a governança de dados.
Q6: O ProcessOn consegue gerar gráficos de backend profissionais?
R: Sim. O ProcessOn oferece suporte a tipos de diagramas frequentemente usados no desenvolvimento de backend, como diagramas de topologia de serviços, diagramas de sequência, diagramas de implantação, diagramas ER, diagramas de fluxo de dados e diagramas de arquitetura. A comunidade de templates fornece modelos prontos para diagramas de arquitetura de microsserviços, diagramas de arquitetura de implantação, diagramas ER, etc., com suporte à geração de IA com um clique e colaboração online em equipe.
