Bei der Backend-Entwicklung löst der Code das „Wie“-Problem, während Diagramme die „Was“- und „Warum“-Probleme lösen.
Diagramme sind ein „Spiegel der Systemperspektive“ für Backend-Entwickler – sie machen unsichtbare Aufrufe sichtbar, unklare Architekturen erklärbar und vergessene Beziehungen auffindbar. Dieser Artikel beginnt mit den spezifischen Herausforderungen der Backend-Entwicklung und stellt sechs Diagrammtypen vor, die tatsächlich Probleme lösen – jedes Diagramm entspricht einem realen Dilemma in der Backend-Entwicklung.
Im Zeitalter monolithischer Architekturen war die Systemstruktur sehr einfach: eine Anwendung, eine Datenbank, und die Abhängigkeiten waren auf einen Blick ersichtlich. In der Microservice-Architektur hingegen wächst die Anzahl der Dienste von wenigen auf Dutzende oder sogar Hunderte, und die Aufrufbeziehungen zwischen den Diensten bilden ein komplexes Geflecht, das kaum noch durchschaubar ist.
Über 67 % der Unternehmen sehen sich nach der Einführung von Microservices mit Problemen wie unübersichtlichen Serviceabhängigkeiten und intransparenten Bereitstellungsketten konfrontiert. Ein typisches E-Commerce-System kann beispielsweise Bestell-, Zahlungs-, Lager-, Benutzer-, Logistik- und Messaging-Dienste umfassen. Sie wissen, dass A Dienst B aufruft, aber hängt A indirekt von C ab? Wenn B ausfällt, wie viele vorgelagerte Dienste sind dann betroffen? Diese Fragen lassen sich nicht einfach durch einen Blick in den Code beantworten.
Ein Microservice-Topologiediagramm visualisiert die Abhängigkeitsstruktur eines Microservice-Systems durch Knoten (Dienste) und Kanten (Aufrufbeziehungen). Es handelt sich nicht um ein statisches Architekturdiagramm, sondern um ein Beobachtungswerkzeug, das die Aufrufhäufigkeit, die Latenzverteilung und den Zustand der Dienste in Echtzeit dynamisch abbilden kann.
Topologiediagramm eines Microservice-Netzwerks
Ein gutes Microservice-Topologiediagramm kann drei Kernfragen beantworten:
Wer ist von wem abhängig? – Ein kurzer Blick genügt, um die vorgelagerten und nachgelagerten Beziehungen aller Dienste zu erkennen.
Wer bremst uns aus? — Dienstknoten mit hoher Latenz oder hohen Fehlerraten werden automatisch hervorgehoben.
Wer ist am stärksten betroffen, wenn sie ausfallen? — Identifizieren Sie kritische Knotenpunkte und potenzielle Schwachstellen im System.
Szenario 1: Ursachenanalyse. Bei einer hohen Anzahl von System-Timeouts besteht die herkömmliche Fehlerbehebung darin, die Protokolle jeder Maschine zu prüfen und jeden Dienst zu überwachen. In einem Diagramm der Microservice-Topologie sieht man Folgendes: Der Datenverkehr gelangt vom API-Gateway ins System → durchläuft den Bestellservice → ruft den Zahlungsservice auf → der Zahlungsservice ruft den externen Zahlungskanal auf – und der Knoten für den externen Zahlungskanal wird rot (abnormal) angezeigt. Die Ursache lässt sich in 3 Sekunden, nicht in 3 Stunden, finden.
Szenario 2: Erkennung zirkulärer Abhängigkeiten. Dienst A ruft Dienst B auf, Dienst B ruft Dienst C auf und Dienst C ruft erneut Dienst A auf – dies ist auf Codeebene schwer zu erkennen, aber im Topologiediagramm ist eine zirkuläre Pfeilstruktur sofort ersichtlich.
Szenario 3: Kapazitätsplanung. Das Verkehrsaufkommen jedes Knotens im Topologiediagramm wird durch die Linienstärke dargestellt. Dadurch wird ersichtlich, welcher Dienst der Verkehrsknotenpunkt ist und welcher Dienst für eine Erweiterung priorisiert werden muss. Dies wird direkt visuell dargestellt.
Gruppieren Sie Dienste nach Geschäftsbereich oder Schicht, um eine Vereinfachung aller Knoten zu vermeiden.
Der Servicestatus wird durch eine Farbe angezeigt (grün = normal, gelb = Warnung, rot = Störung).
Die Linienstärke gibt die Häufigkeit des Anrufs an, die Linienfarbe den Grad der Latenz.
Unterscheiden Sie zwischen synchronen Aufrufen (durchgezogene Linien) und asynchronen Nachrichten (gestrichelte Linien).
Das schwierigste Problem bei der Fehlersuche in der Backend-Entwicklung ist oft nicht „Dieser Code ist falsch“, sondern „Welches Glied in der gesamten Aufrufkette ist falsch?“.
Die Bestellanfrage eines Nutzers kann folgende Phasen durchlaufen: Frontend → API-Gateway → Bestellservice → Zahlungsservice (über einen Drittanbieter) → Bestandsverwaltung → Nachrichtenwarteschlange → Logistikservice → Datenbank. Tritt in einer dieser sieben Phasen ein Problem auf – beispielsweise ein Timeout, eine Fehlermeldung oder eine Dateninkonsistenz –, erhält der Endnutzer lediglich die ungenaue Meldung „Systemfehler, bitte versuchen Sie es später erneut“.
Erschwerend kommt hinzu, dass diese Aufrufe synchron (Warten auf eine Antwort) oder asynchron (Senden einer Nachricht, die dann ignoriert wird) erfolgen können; es können Wiederholungsmechanismen oder Timeout-Schutzmechanismen vorhanden sein. Ohne die vollständige Aufrufsequenz darzustellen, lässt sich schlichtweg nicht feststellen, an wen man sich bei diesem Fehler wenden soll.

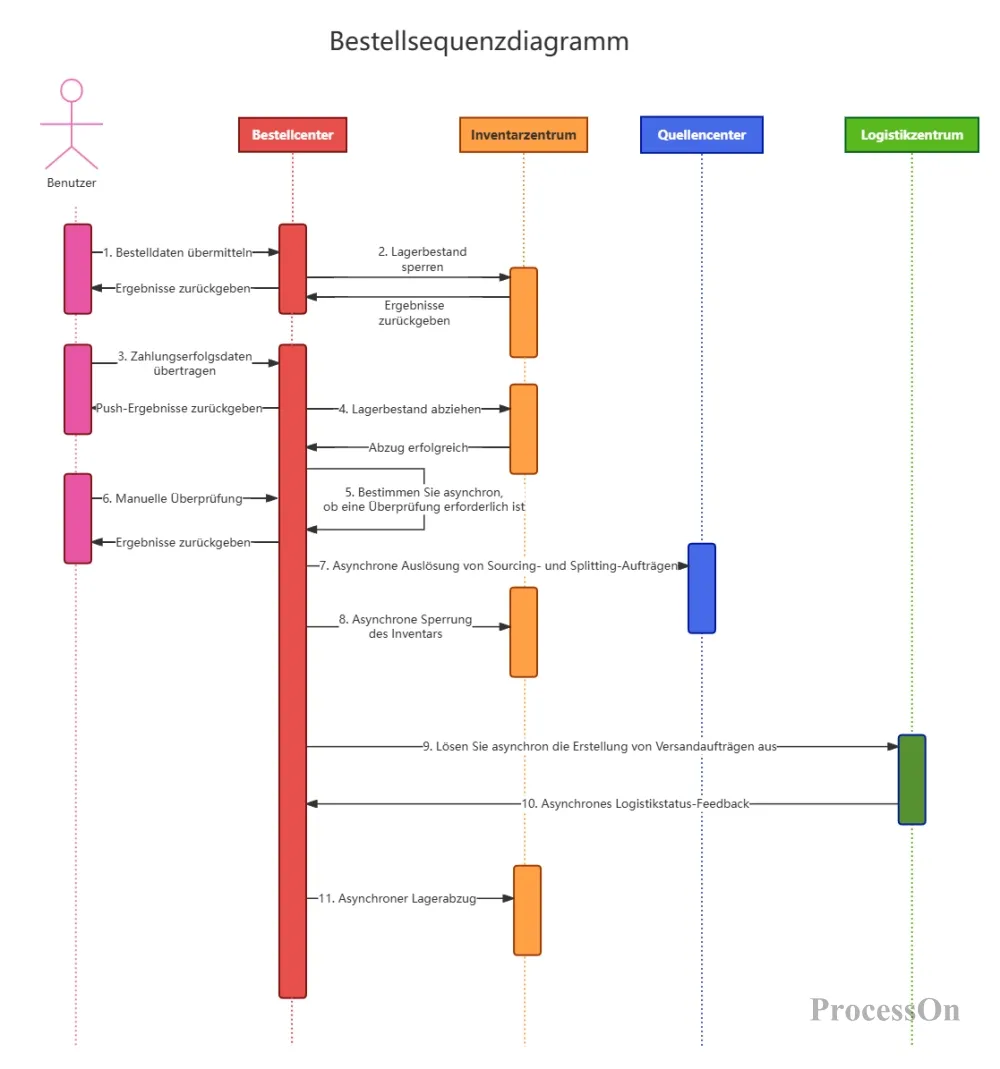

Sequenzdiagramme, die durch eine vertikale Zeitachse und horizontale Teilnehmer dargestellt werden, veranschaulichen den chronologischen Nachrichtenaustausch zwischen mehreren Systemen. Sie sind das optimale Werkzeug für die Abstimmung von Backend-Schnittstellen, die Fehlerbehebung bei verteilten Systemen und die Entwicklung asynchroner Prozesse.
Szenario 1: Der vollständige Zeitablauf des Zahlungsprozesses. Nutzer initiiert Zahlung → Bestellservice erstellt Bestellung (Status: Zahlung ausstehend) → Zahlungsservice wird aufgerufen → Zahlungsservice ruft externen Zahlungskanal auf → Externer Zahlungskanal übermittelt Zahlungsergebnis → Zahlungsservice meldet sich beim Bestellservice → Bestellservice aktualisiert Bestellstatus → Bestellservice sendet Nachricht „Zahlung erfolgreich“ an MQ → Bestandsservice verarbeitet Nachricht und reduziert den Bestand → Logistikservice erstellt Versandauftrag. Initiator, Empfänger, Nachrichteninhalt und zeitliche Abläufe jedes Schrittes werden visualisiert.
Szenario 2: Saga-Muster für verteilte Transaktionen. Das Saga-Muster zerlegt lange Transaktionen in mehrere lokale Transaktionen mit jeweils zugehörigen Kompensationsoperationen. Das Sequenzdiagramm veranschaulicht dies: Auftragserstellung → Bestandsreduzierung → Zahlungsabzug → (Bei Zahlungsfehler) → Bestandskompensation → Auftragsstornierung. Erfolgreiche und fehlgeschlagene Pfade werden im Sequenzdiagramm durch Alt- bzw. Opt-Fragmente dargestellt.
Die Teilnehmer sind von links nach rechts in der Reihenfolge der Anrufung angeordnet, wobei der Initiator ganz links steht.
Synchrone Nachrichten werden mit durchgezogenen Pfeilen dargestellt, Rückgabenachrichten mit gestrichelten Pfeilen.
Verschiedene Szenarien werden mithilfe der Fragmente alt (bedingter Zweig) und opt (optionaler Zweig) dargestellt.
Kennzeichnen Sie jede Nachricht mit ihrer Ausführungszeit, um die Leistungsanalyse zu vereinfachen.
Die Bereitstellung von Frontend-Code ist vergleichsweise einfach – man muss ihn nur verpacken und auf ein CDN hochladen. Die Backend-Bereitstellung hingegen ist ein komplexes Systementwicklungsprojekt, das Container, Cluster, Netzwerke, Speicher und Konfiguration umfasst.
Auf wie vielen Pods läuft Ihre Spring-Boot-Anwendung? Wie viel Speicher ist jedem Pod zugewiesen? Handelt es sich bei der Datenbank um eine Master-Slave-Architektur oder einen Cluster? Läuft Redis auf demselben Rechner wie die Anwendung? Wie viele Load-Balancing-Ebenen sind vor dem API-Gateway geschaltet? Niemand kann sich all diese Details merken, wenn man sie nur mündlich beschreibt. Erschwerend kommt hinzu, dass sich die Bereitstellungsstrukturen von Entwicklungs-, Test-, Vorab- und Produktionsumgebungen oft unterscheiden – die Ursache für das Problem „Es funktioniert in der Testumgebung einwandfrei, stürzt aber in der Produktionsumgebung ab“ liegt häufig in diesen Unterschieden.
Das Bereitstellungsdiagramm veranschaulicht die physische Bereitstellungsstruktur des Systems – die Verteilung der Softwarekomponenten auf Hardware-/Containerknoten und die Kommunikation zwischen diesen Knoten. Es dient als Brücke zwischen Code-Design und Systembetrieb und macht den Prozess, wie Code zu einem Online-Dienst wird, transparent.
Szenario 1: Containerisierte Bereitstellungsarchitektur. Clientanfrage → Kubernetes Ingress (Einstiegspunkt für den Datenverkehr) → Kubernetes-Service (Serviceerkennung und Lastverteilung) → Pod-Cluster (Ausführung der Serviceinstanzen) → Persistenter Speicher (PV/PVC). Das Bereitstellungsdiagramm zeigt die Anzahl der Replikate, Ressourcenkontingente und Netzwerkrichtlinien für jede Komponente.
Szenario 2: Hybrid-Cloud-Bereitstellung. Die zentralen Geschäftsprozesse werden in einer privaten Cloud (aufgrund von Anforderungen an die Datensouveränität) bereitgestellt, während elastische Rechenressourcen in einer öffentlichen Cloud (zur Bewältigung plötzlicher Lastspitzen) eingesetzt werden. Die Cloud-übergreifende Kommunikation wird asynchron über Message Queues entkoppelt. Das Bereitstellungsdiagramm zeigt übersichtlich, welche Dienste lokal und welche lokal betrieben werden und wie der Cloud-übergreifende Datenverkehr verläuft.
Knoten werden durch Würfel (physische Maschinen/virtuelle Maschinen/Container) dargestellt, interne Komponenten durch Rechtecke.
Das Betriebssystem, die Laufzeitumgebung und die Ressourcenkonfiguration der gekennzeichneten Knoten
Der Kommunikationspfad ist mit dem Protokoll (HTTP/gRPC/Redis-Protokoll) und dem Port gekennzeichnet.
Unterschiedliche Farben werden verwendet, um verschiedene Umgebungen zu unterscheiden.
Daten bilden die Grundlage der Backend-Entwicklung. Ist die Tabellenstruktur fehlerhaft gestaltet, basiert der gesamte nachfolgende Code auf diesem mangelhaften Fundament. Die Datenbankentwicklung birgt jedoch eine inhärente Herausforderung: Geschäftsanwender beschreiben ihre Anforderungen in Fachsprache, während Entwickler Tabellenstrukturen in Datenbanksprache entwerfen – dies erfordert einen Übersetzungsprozess.
Ein praktischeres Problem besteht darin, dass bei Systemen mit mehreren Diensten und Datenbanken die Datenmodelle der einzelnen Dienste über verschiedene Code-Repositories verteilt sind. Niemand kann sich anhand eines einzelnen Diagramms einen Gesamtüberblick verschaffen. Neue Mitarbeiter verbringen oft Wochen damit, den Code Stück für Stück durchzugehen, um herauszufinden, welche Felder die Bestelltabelle hat und wie die Benutzertabelle und die Bestelltabelle zusammenhängen.
Ohne ER-Diagramme existiert das Datenmodell nur im Code, nicht im Konsens des Teams.

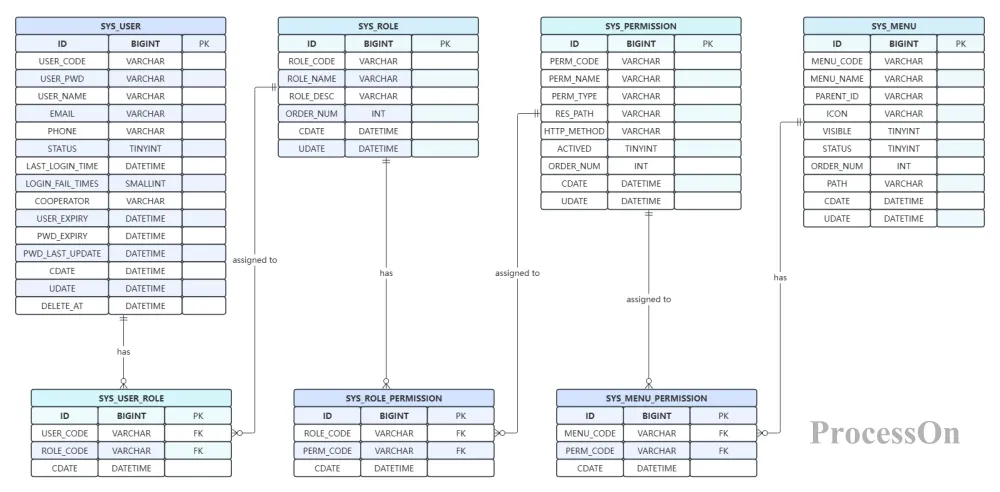

ER-Diagramme (Entity-Relationship-Diagramme) dienen der Gestaltung von Datenbankstrukturen und definieren Entitäten (Tabellen), Attribute (Felder) und die Beziehungen zwischen diesen Entitäten. Sie sind ein standardisiertes Werkzeug zur Übersetzung von Geschäftsanforderungen in Datenbanktabellen und eine visuelle Darstellung des Konsenses eines Teams über das Datenmodell.
Szenario 1 : Datenmodellentwurf für eine neue Funktion. Das Produktteam schlug die Einführung einer Coupon-Funktion vor. Die Backend-Entwickler entwarfen zunächst neue Tabellen mithilfe eines ER-Diagramms: eine Coupon-Tabelle, eine Tabelle für die Coupon-Einlösung durch einen Benutzer und eine Tabelle für die Coupon-Nutzung bei Bestellungen. Nach der Erstellung des Diagramms stellten sie eine redundante Beziehung zwischen den Tabellen „Coupon-Einlösung durch einen Benutzer“ und „Coupon-Nutzung bei Bestellungen“ fest. Diese Redundanz wurde bereits in der Diagrammerstellungsphase beseitigt, anstatt erst mitten in der Codeentwicklung entdeckt zu werden.
Szenario 2 : Analyse der Auswirkungen einer Datenbankänderung. Geplant ist, der Bestelltabelle ein Feld hinzuzufügen. Es ist jedoch unklar, welche vorgelagerten und nachgelagerten Dienste betroffen sein werden. Ein ER-Diagramm zeigt übersichtlich, welche Dienste die Bestelltabelle verwenden und mit welchen Tabellen sie verknüpft ist. Der Umfang der Auswirkungen der Änderung wird direkt im Diagramm dargestellt, wodurch die Analysekosten erheblich reduziert werden.
Entitäten werden durch Rechtecke, Beziehungen durch Rauten und Attribute durch Ellipsen dargestellt – wodurch ein einheitliches Notationssystem beibehalten wird.
Um Mehrdeutigkeiten zu vermeiden, kennzeichnen Sie die Verbindungslinien zwischen Entitäten und Relationen mit der Kardinalität (1:1, 1:N, M:N).
Die Zeichnung erfolgt in Modulen, die auf Geschäftsbereichen basieren, um eine Informationsüberflutung in einem einzelnen Bild zu vermeiden.
Kennzeichnen Sie den Primärschlüssel (PK) und den Fremdschlüssel (FK).
Bei der Backend-Entwicklung gibt es ein häufig auftretendes, aber oft übersehenes Problem: Wenn man eine Tabelle im Dienst A ändert, wird der Cache im Dienst B plötzlich ungültig; wenn man dem Bestelldienst ein Feld hinzufügt, werden die Daten im Berichtsdienst nicht mehr korrekt ausgerichtet.
Die Ursache dieser Probleme liegt darin, dass Daten niemals statisch sind – sie fließen ständig zwischen verschiedenen Diensten, Datenbanken und Caching-Schichten. Die meisten Entwickler verstehen jedoch nur den kleinen Teil des Datenpfads, für den sie verantwortlich sind, und haben keine Gesamtperspektive auf den gesamten Datenlebenszyklus.
Wenn Datenprobleme auftreten (Inkonsistenz, Datenverlust, hohe Latenz), weiß man nicht, welchen Weg man einschlagen soll. Man versteht zwar die Struktur jeder Tabelle, aber nicht, wie die Daten von ihrem Ausgangspunkt zu ihrem Ziel gelangen.
Ein Datenflussdiagramm (DFD) veranschaulicht den Weg von Daten während ihrer Übertragung, Transformation und Speicherung innerhalb eines Systems. Es beantwortet drei Kernfragen: Woher kommen die Daten, durch welche Systeme durchlaufen sie und wohin gelangen sie letztendlich? Es handelt sich nicht um ein statisches Datenmodell, sondern um eine dynamische Darstellung des Datenflusses.

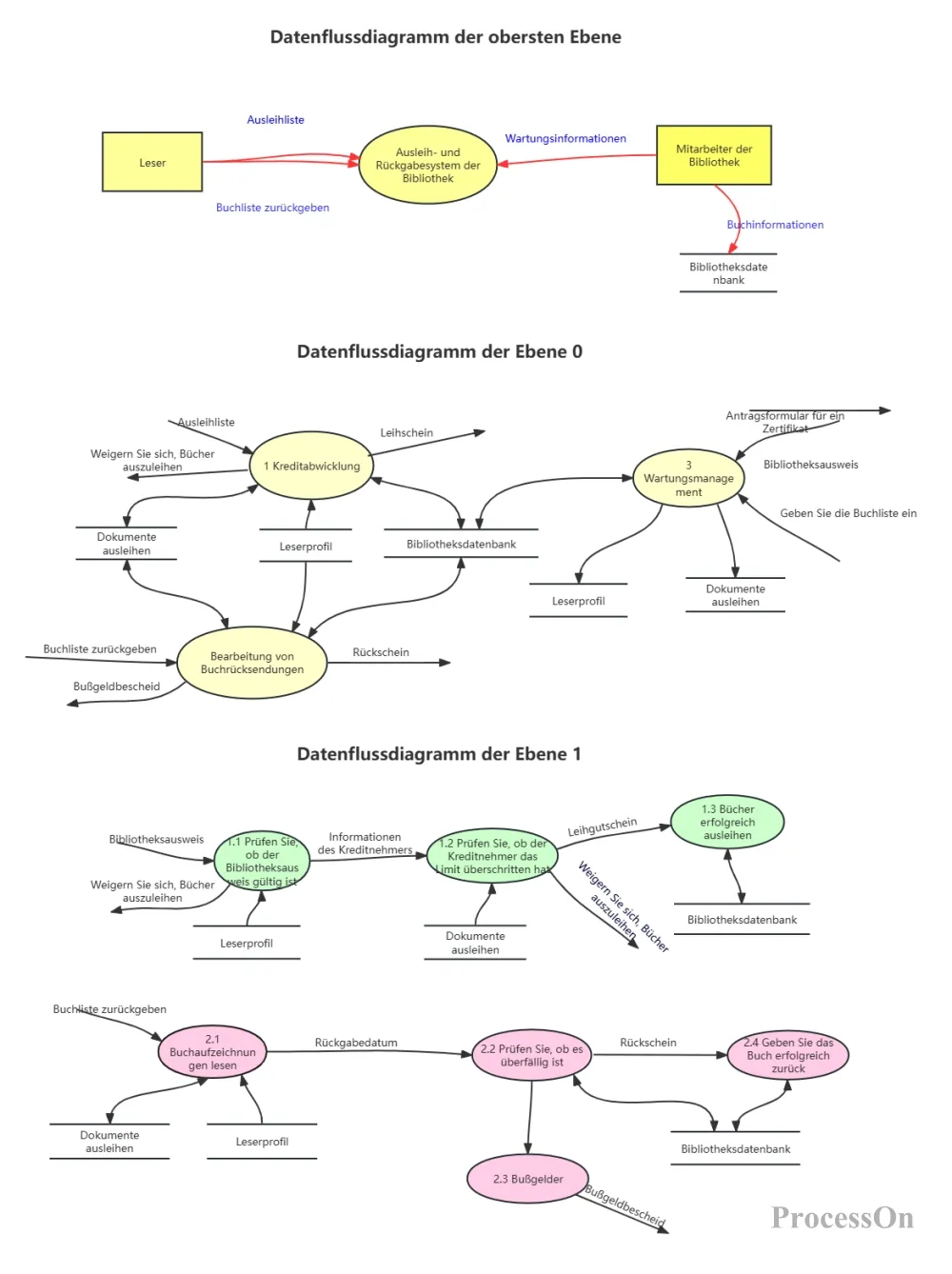

Datenflussdiagramm des Bibliotheksverwaltungssystems
Szenario 1 : Optimierung des Interface-Designs mittels Datenflussgraphen. Nach der Einführung eines Datenflussgraphen in den Bestellprozess stellte eine E-Commerce-Plattform fest, dass Benutzeridentitätsinformationen wiederholt über drei Dienste hinweg entschlüsselt wurden, was zu einer Erhöhung der durchschnittlichen Antwortzeit um 80 Millisekunden führte. Nach der Optimierung resultierte die zentrale Verarbeitung über ein einheitliches Authentifizierungsgateway in einer Leistungssteigerung von 19 %. Der Wert eines Datenflussgraphen liegt in der Aufdeckung „unsichtbarer Redundanz“.
Szenario 2 : Datenkonsistenzprüfung. Bei einem Finanzprodukt wurde eine Diskrepanz zwischen Benutzerkonten und Bestellbeträgen festgestellt. Die Datenanalyse mithilfe eines Datenflussdiagramms ergab, dass die durch Kontoänderungen ausgelöste Ereignisverfolgung vier Dienste durchlief, wobei der dritte Dienst während der Datentransformation ein Attribut verlor. Das Datenflussdiagramm wandelte die Untersuchung von einer Suche nach der Nadel im Heuhaufen in eine gezielte Suche um.
Verwenden Sie Kreise oder abgerundete Rechtecke zur Darstellung von „Verarbeitungsschritten“ und Rechtecke zur Darstellung von „externen Elementen“.
Verwenden Sie offene Rechtecke, um "Datenspeicher" (Datenbank/Datei/Cache) darzustellen.
Pfeile zeigen die Richtung des Datenflusses an und kennzeichnen den Dateninhalt (z. B. „Bestellinformationen“ oder „Zahlungsergebnis“).
Geschichtete Darstellung – die oberste Ebene (Kontextdiagramm) zeigt den Datenfluss auf Systemebene, während die unterste Ebene (Ebene 1/2) den Datenfluss auf Modulebene zeigt.
Backend-Systeme werden immer komplexer – die Anzahl der Microservices steigt, die Middleware-Typen sind vielfältig und die Konfigurationen von Cloud-Umgebungen variieren. Wenn ein System Dutzende von Diensten und etwa ein Dutzend Middleware-Komponenten umfasst und über mehrere Verfügbarkeitszonen bereitgestellt wird, lässt sich sein Erscheinungsbild nicht mehr vollständig in Worten beschreiben.
Diese missliche Lage kann eine Reihe von Kettenreaktionen auslösen: Neueinsteiger verstehen nur 30 % des Inhalts in Lösungsbesprechungen; wenn ein Fehler auftritt, ist es unmöglich festzustellen, ob das aktuelle Problem zu einem „Problem der Geschäftslogik“ oder einem „Infrastrukturproblem“ gehört; während der Diskussionen über die Technologieauswahl hat jeder eine völlig andere Definition der Systemgrenze.
Ein Architekturdiagramm ist eine Art „Gesamtkarte“ eines Systems. Es zeigt, wie viele Schichten das System hat, welche Funktion jede Schicht hat, wo sich die wichtigsten Module befinden und welche Technologien verwendet wurden. Es dient nicht einem spezifischen Anwendungsfall (wie etwa der Fehlersuche oder dem Datenbankdesign), sondern beantwortet die grundlegendste Frage: Wie ist dieses System aufgebaut?
Systemarchitekturdiagramm für Big-Data-Produkte
Ein gutes Architekturdiagramm sollte es dem Leser ermöglichen, die Gesamtstruktur des Systems innerhalb von 30 Sekunden zu verstehen und das Modul, an dem er interessiert ist, innerhalb von 2 Minuten zu finden.
Szenario 1: Überprüfung der technischen Lösung. Ein Architekturdiagramm ist die Grundlage für ein Review-Meeting. Durch die Kennzeichnung der Schichtenstruktur („Zugriffsschicht → Geschäftslogikschicht → Middlewareschicht → Datenschicht“) und des jeweiligen Technologie-Stacks im Diagramm können die Reviewer die Plausibilität der Lösung intuitiv beurteilen, anstatt sich auf Ihre Beschreibung verlassen zu müssen.
Szenario 2 : Modulgrenzendefinition. Wenn die Grenze zwischen Bestell- und Zahlungsdienst unklar ist, liefern die eindeutige Modulaufteilung und die Pfeilrichtungen im Architekturdiagramm (welche Seite welche Seite aufrufen darf) direkt die Antwort.
Die Schichtung ist das Kernstück eines Architekturdiagramms – jede Schicht hat eine einzige Aufgabe und klare Grenzen.
Die Richtung der Pfeile gibt die Richtung des Datenflusses bzw. des Aufrufs an; Konsistenz ist entscheidend, um Verwirrung zu vermeiden.
Packen Sie nicht alle technischen Details (wie Portnummern und Konfigurationsdateipfade) in ein einziges Architekturdiagramm.
Heben Sie wichtige Technologieoptionen hervor, wie zum Beispiel „Spring Cloud“, „Kubernetes“ und „Redis Cluster“.
Die sechs oben genannten Diagrammtypen decken Kernszenarien der Backend-Entwicklung ab – von der Architekturplanung über die Datenbankmodellierung bis hin zur Service-Governance, Bereitstellung und Wartung. Zu wissen, „was man zeichnen soll“, ist der erste Schritt, aber die Wahl der richtigen Werkzeuge ist ebenso entscheidend.
ProcessOn bietet Backend-Entwicklern als professionelle Online-Plattform für Diagrammerstellung und Zusammenarbeit eine Komplettlösung für die Diagrammerstellung:
Umfangreiche Vorlagenbibliothek: Die ProcessOn-Vorlagen-Community bietet eine Vielzahl häufig verwendeter Backend-Diagrammvorlagen, wie z. B. Microservice-Architekturdiagramme, Deployment-Architekturdiagramme, ER-Diagramme, Sequenzdiagramme und Datenflussdiagramme, die alle Szenarien von der Systemarchitektur bis zum Datendesign abdecken .
Mehrere Diagrammtypen werden unterstützt: ProcessOn unterstützt das professionelle Zeichnen von Service-Topologiediagrammen, Zeitablaufdiagrammen, Bereitstellungsdiagrammen, ER-Diagrammen, Datenflussdiagrammen und Architekturdiagrammen .
KI-generierte Diagramme: Geben Sie einfach eine Textbeschreibung ein, um mit einem Klick Flussdiagramme, Sequenzdiagramme, Architekturdiagramme usw. zu generieren. Dadurch wird die Hürde für die Diagrammerstellung erheblich gesenkt .
Teamzusammenarbeit: Unterstützt die Online-Zusammenarbeit in Echtzeit zwischen mehreren Benutzern. Backend-Teams können gemeinsam Architekturskizzen und technische Dokumente pflegen, und jede Änderung speichert automatisch frühere Versionen .
Frage 1: Welche Diagrammtypen sollten Backend-Entwickler vorrangig beherrschen?
A: Ausgehend von den tatsächlichen Problemen der Backend-Entwicklung empfiehlt es sich, die Beherrschung folgender Diagrammtypen zu priorisieren: Service-Topologiediagramme (zur Auflösung der Komplexität von Microservice-Abhängigkeiten), Sequenzdiagramme (zur Verdeutlichung verteilter Aufrufketten), ER-Diagramme (die technische Sprache des Datenbankdesigns) und Architekturdiagramme (Systemübersicht). Diese vier Diagrammtypen korrespondieren direkt mit den vier häufigsten Dilemmata in der Backend-Entwicklung: unklare Service-Abhängigkeiten, unklare Aufrufketten, nicht aufeinander abgestimmte Datenmodelle und eine unvollständige Gesamtsystemsicht.
Frage 2: Worin besteht der Unterschied zwischen einem Sequenzdiagramm und einem Flussdiagramm?
A: Flussdiagramme konzentrieren sich auf den Kontrollfluss innerhalb eines einzelnen Systems – Eingabe → Verarbeitung → Entscheidung → Ausgabe – und beantworten die Frage, wie eine Funktion bzw. ein Modul intern ausgeführt wird. Sequenzdiagramme hingegen konzentrieren sich auf die Reihenfolge der Nachrichtenübermittlung zwischen mehreren Systemen – wer hat wem zuerst was gesendet und wer hat wie geantwortet – und beantworten die Frage, an welcher Stelle eines verteilten Aufrufs ein Fehler aufgetreten ist. Beide werden in der Backend-Entwicklung benötigt: Flussdiagramme für die Geschäftslogik und Sequenzdiagramme für verteilte Aufrufe.
Frage 3: Worin besteht der Unterschied zwischen einem Microservice -Topologiediagramm und einem Architekturdiagramm?
A: Ein Architekturdiagramm ist ein statisches Produkt der Entwurfsphase – es zeigt, wie das System aussehen „sollte“, wobei Schichtung, Module und Technologieauswahl im Vordergrund stehen. Ein Microservice- Topologiediagramm hingegen ist ein dynamisches Produkt der Laufzeitphase – es zeigt, wie das System tatsächlich kommuniziert, und legt den Fokus auf Echtzeitabhängigkeiten, Datenverkehrsverteilung und Systemzustand. Ein Architekturdiagramm ist ein „Entwurfsplan“, während ein Topologiediagramm einem „laufenden EKG“ gleicht.
Frage 4: Ist das ER-Diagramm in einer Microservice-Architektur noch sinnvoll?
A: Es ist sogar noch nützlicher. Die Microservice-Architektur besagt, dass „jeder Dienst seine eigene, unabhängige Datenbank hat“. Das bedeutet, dass das Datenmodell nicht mehr in einem einzigen großen Graphen konzentriert ist, sondern auf mehrere ER-Diagramme der Dienste verteilt wird. Der Nutzen des ER-Diagramms verschiebt sich vom „Zeichnen eines großen Graphen“ zum „Zeichnen mehrerer kleinerer Graphen und Verdeutlichen der Datengrenzen zwischen ihnen“. Das ER-Diagramm jedes Dienstes definiert dessen Datenhoheitsbereich und bildet die Grundlage für die Dienstzerlegung.
Frage 5: Worin besteht der Unterschied zwischen einem Datenflussdiagramm und einem ER-Diagramm?
A: ER-Diagramme konzentrieren sich auf die „statische Struktur“ – wie sehen Datentabellen aus, welche Felder gibt es und wie sind die Tabellen miteinander verknüpft? Sie beantworten die Frage: „Wie sehen die Daten aus?“ Datenflussdiagramme hingegen konzentrieren sich auf den „dynamischen Fluss“ – woher kommen die Daten, welche Prozesse durchlaufen sie und wohin fließen sie? Sie beantworten die Frage: „Wie bewegen sich die Daten?“ Beide Diagrammtypen ergänzen sich: ER-Diagramme dienen dem Datenbankdesign, während Datenflussdiagramme Werkzeuge zur Fehlerbehebung und zur Datenverwaltung sind.
Frage 6: Kann ProcessOn professionelle Backend-Diagramme generieren?
A: Ja. ProcessOn unterstützt häufig verwendete Diagrammtypen in der Backend-Entwicklung, wie z. B. Service-Topologiediagramme, Sequenzdiagramme, Deployment-Diagramme, ER-Diagramme, Datenflussdiagramme und Architekturdiagramme. Die Template-Community bietet vorgefertigte Vorlagen für Microservice-Architekturdiagramme, Deployment-Architekturdiagramme, ER-Diagramme usw. und unterstützt die KI-Generierung mit einem Klick sowie die Online-Zusammenarbeit im Team.
