バックエンド開発において、コードは「どのように」という問題を解決するのに対し、グラフは「何を」そして「なぜ」という問題を解決する。
図は、バックエンド開発者にとって「システム全体像を映し出す鏡」のようなものです。目に見えない呼び出しを可視化し、不明瞭なアーキテクチャを説明しやすくし、忘れがちな関係性を検索しやすくします。この記事では、バックエンド開発特有の課題から始め、問題を真に解決する6種類の図について概説します。それぞれの図は、バックエンド開発における実際のジレンマに対応しています。
モノリシックアーキテクチャの時代には、システム構造は非常にシンプルで、アプリケーションが1つ、データベースが1つ、依存関係も一目で明確でした。しかし、マイクロサービスアーキテクチャでは、サービスの数が数個から数十個、あるいは数百個にまで増え、サービス間の呼び出し関係は誰にも明確に把握できないほど複雑に絡み合っています。
マイクロサービスを採用した企業の67%以上が、サービスの依存関係の混乱や不透明なデプロイメントチェーンといった問題に直面しています。一般的なeコマースシステムには、注文サービス、決済サービス、在庫サービス、ユーザーサービス、物流サービス、メッセージングサービスなどがあります。AがBを呼び出すことは分かっていても、Aは間接的にCに依存しているのでしょうか？Bがダウンした場合、どれだけのアップストリームサービスが影響を受けるのでしょうか？これらの疑問は、「コードを見る」だけでは解決できません。
マイクロサービス・トポロジー図は、ノード（サービス）とエッジ（呼び出し関係）を通して、マイクロサービス・システムの依存関係構造を視覚化したものです。これは静的なアーキテクチャ図ではなく、サービス間のリアルタイムの呼び出し頻度、レイテンシ分布、および健全性状態を動的に反映できる可観測性ツールです。
優れたマイクロサービス・トポロジー図は、次の3つの主要な質問に答えることができます。
誰が誰に依存しているのか？――一目見れば、あらゆるサービスの上流と下流の関係が明らかになる。
何が私たちの足を引っ張っているのか？ — レイテンシが高い、またはエラー率が高いサービスノードが自動的に強調表示されます。
それらが失敗した場合、誰が最も大きな影響を受けるのか？ — システム内の重要なノードと単一障害点のリスクを特定する。
シナリオ1：根本原因分析。システムタイムアウトが多数発生した場合、従来のトラブルシューティング方法では、各マシンのログを確認し、各サービスを監視します。マイクロサービストポロジ図では、APIゲートウェイからトラフィックが流入し、注文サービスを通過し、決済サービスを呼び出し、決済サービスがサードパーティ決済チャネルを呼び出すことがわかります。そして、サードパーティ決済チャネルのノードが赤色（異常）で表示されます。根本原因は3時間ではなく、3秒で特定できます。
シナリオ2：循環依存関係の検出。サービスAがサービスBを呼び出し、サービスBがサービスCを呼び出し、サービスCが再びサービスAを呼び出す――これはコードレベルでは検出が難しいが、トポロジ図上では循環矢印構造がすぐに明らかになる。
シナリオ3：容量計画。トポロジー図上の各ノードのトラフィック量は線の太さで表され、どのサービスがトラフィックハブであり、どのサービスを優先的に拡張する必要があるかが視覚的に直接示されます。
すべてのノードがフラット化されるのを避けるため、サービスをビジネスドメインまたはレイヤーごとにグループ化する。
サービスの状態は色で示されます（緑＝正常、黄＝警告、赤＝故障）。
線の太さは通話頻度を示し、線の色は遅延レベルを示します。
同期呼び出し（実線）と非同期メッセージ（破線）を区別してください。
バックエンド開発においてデバッグが最も難しい問題は、「このコードが間違っている」ことではなく、「呼び出しチェーン全体のどの部分が間違っているのか」という点であることが多い。
ユーザーの注文リクエストは、フロントエンド → APIゲートウェイ → 注文サービス → 決済サービス（第三者機関への呼び出し） → 在庫サービス → メッセージキュー → 物流サービス → データベースという7つの段階を経由します。これらの7つの段階のいずれかで問題（タイムアウト、エラー応答、データ不整合など）が発生した場合、エンドユーザーには「システムエラーが発生しました。しばらくしてからもう一度お試しください。」という漠然としたメッセージが表示されるだけです。
さらに複雑なのは、これらの呼び出しが同期（応答を待つ）の場合もあれば、非同期（メッセージを送信した後、それを無視する）の場合もあることです。また、再試行メカニズムやタイムアウト回路が設定されている可能性もあります。呼び出しシーケンス全体を図示しない限り、「このバグについて誰に連絡すればよいか」を判断することはできません。
シーケンス図は、垂直方向のタイムラインと水平方向の参加者によって構成され、複数のシステム間におけるメッセージの時系列的な伝達プロセスを明確に示します。これは、バックエンドインターフェースの整合性、分散処理の問題のトラブルシューティング、および非同期プロセスの設計に最適なツールです。

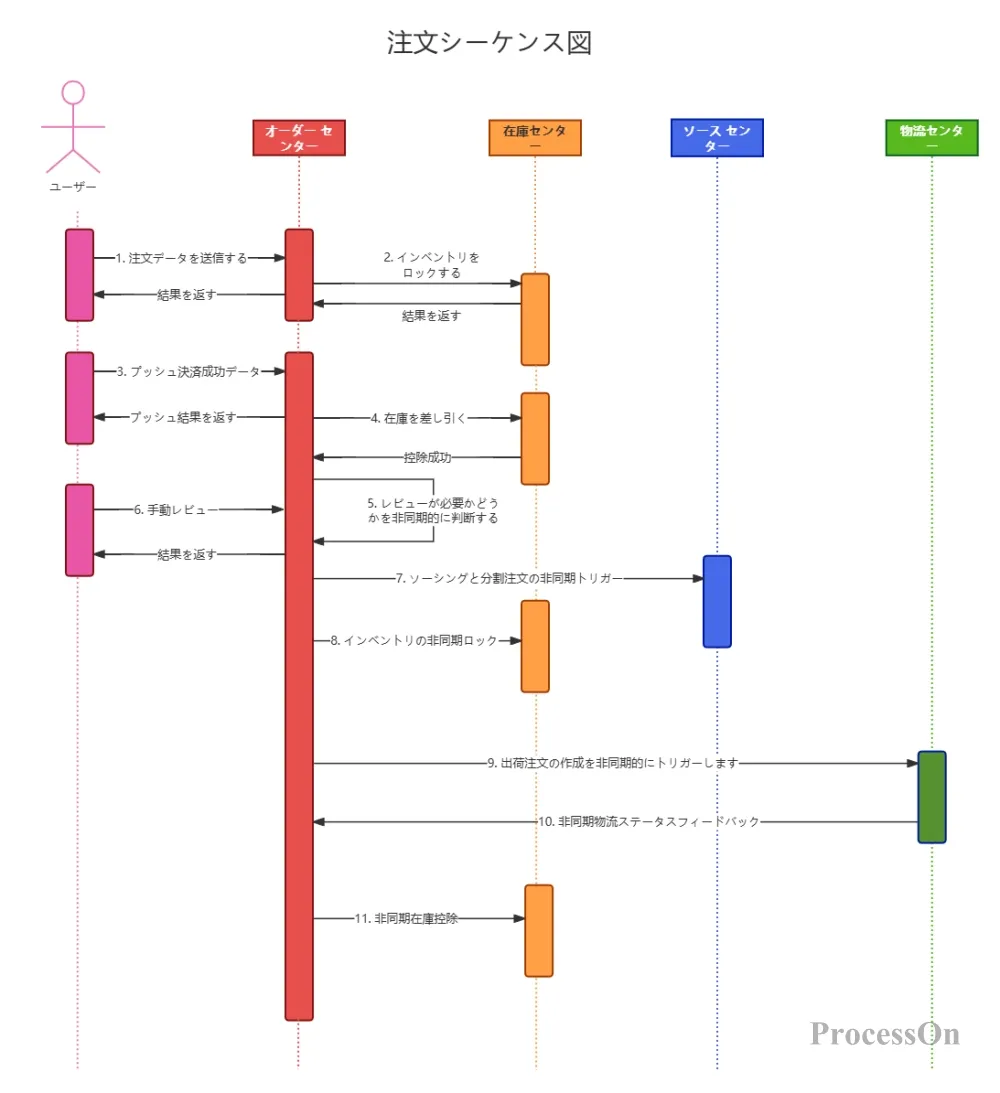

シナリオ 1: 支払いプロセスの完全なタイムライン。ユーザーが支払いを開始 → 注文サービスが注文を作成 (ステータス: 支払い保留中) → 支払いサービスが呼び出される → 支払いサービスがサードパーティの支払いチャネルを呼び出す → サードパーティが支払い結果を返す → 支払いサービスが注文サービスにコールバックする → 注文サービスが注文ステータスを更新する → 注文サービスが MQ に「支払い成功」メッセージを送信する → 在庫サービスがメッセージを受信し、在庫を差し引く → 物流サービスが出荷注文を作成する。各ステップの開始者、受信者、メッセージの内容、およびタイムラインの関係がすべて視覚化されています。
シナリオ2：分散トランザクションのためのSagaパターン。Sagaパターンは、長時間のトランザクションを複数のローカルトランザクションに分割し、それぞれに対応する補償処理を実装します。シーケンス図は、注文作成 → 在庫控除 → 支払控除 → （支払失敗時） → 在庫補償 → 注文キャンセルという流れを明確に示しています。シーケンス図では、成功したパスと失敗したパスは、それぞれaltフラグメントとoptフラグメントを使用して表現されます。
参加者は、左から右へ、祈祷の順番に並び、祈祷の発起者は一番左に位置する。
同期メッセージには実線の矢印が、返信メッセージには破線の矢印が使用されます。
さまざまなシナリオは、alt（条件分岐）とopt（オプション分岐）のフラグメントを使用して表現されます。
パフォーマンス分析を容易にするため、各メッセージに実行時間をラベル付けしてください。
フロントエンドのコードデプロイは比較的簡単で、パッケージ化してCDNにアップロードするだけです。しかし、バックエンドのデプロイは、コンテナ、クラスタ、ネットワーク、ストレージ、構成などを含む複雑なシステムエンジニアリングプロジェクトです。
Spring BootアプリケーションはいくつのPodで実行されていますか？各Podにはどれくらいのメモリが割り当てられていますか？データベースはマスタースレーブアーキテクチャですか、それともクラスタですか？Redisはアプリケーションと同じマシンにデプロイされていますか？APIゲートウェイの前には何層のロードバランシングがありますか？口頭で説明しても、すべての詳細を覚えている人はいません。さらに悪いことに、開発、テスト、プレリリース、本番環境のデプロイ構造はしばしば異なります。「テスト環境では問題なく動作するが、本番環境ではクラッシュする」という問題の根本原因は、多くの場合、こうしたデプロイの違いにあります。
デプロイメント図は、システムの物理的なデプロイメント構造、つまりソフトウェアコンポーネントがハードウェア/コンテナノードにどのように分散され、ノード間でどのように通信が行われるかを示します。これは「コード設計」と「システム運用」をつなぐ架け橋となり、「コードがオンラインサービスになるまでのプロセス」を明確に可視化します。
シナリオ 1: コンテナ化されたデプロイメント アーキテクチャ。クライアントからのリクエスト → Kubernetes Ingress (トラフィックのエントリ ポイント) → Kubernetes Service (サービス ディスカバリとロード バランシング) → Pod クラスタ (実行中のサービス インスタンス) → 永続ストレージ (PV/PVC)。デプロイメント図には、各コンポーネントのレプリカ数、リソース クォータ、およびネットワーク ポリシーが示されています。
シナリオ2：ハイブリッドクラウド展開。コア業務は（データ主権要件のため）プライベートクラウドに展開され、一方、弾力的なコンピューティングリソースは（急激なトラフィック増加に対応するため）パブリッククラウドに展開されます。クラウド間の通信は、メッセージキューを介して非同期的に分離されます。展開図は、どのサービスがオンプレミスにあるのか、どのサービスがオンプレミスにあるのか、そしてクラウド間のトラフィックの流れが明確に示されています。
ノードは立方体（物理マシン／仮想マシン／コンテナ）で表され、内部コンポーネントは長方形で表されます。
ラベル付けされたノードのオペレーティングシステム、実行環境、およびリソース構成
通信経路には、プロトコル（HTTP/gRPC/Redisプロトコル）とポート番号がラベル付けされています。
異なる環境を区別するために、異なる色が使用される。
データはバックエンド開発の基盤です。テーブル構造の設計が間違っていると、その後のすべてのコードがその欠陥のある基盤の上に構築されてしまいます。しかし、データベース設計には本質的な課題があります。ビジネス関係者はビジネス用語で要件を説明する一方、開発者はデータベース用語でテーブル構造を設計するため、翻訳プロセスが必要となるのです。
より実際的な問題は、システムが複数のサービスと複数のデータベースを含む場合、各サービスのデータモデルが異なるコードリポジトリに分散してしまうことです。単一の図から全体像を把握することは誰にもできません。新入社員は、注文テーブルにどのようなフィールドがあり、ユーザーテーブルと注文テーブルがどのように関連しているかを理解するのに、コードを一つずつ何週間もかけて調べることがよくあります。
ER図がなければ、データモデルはコードの中にしか存在せず、チームの合意には反映されない。

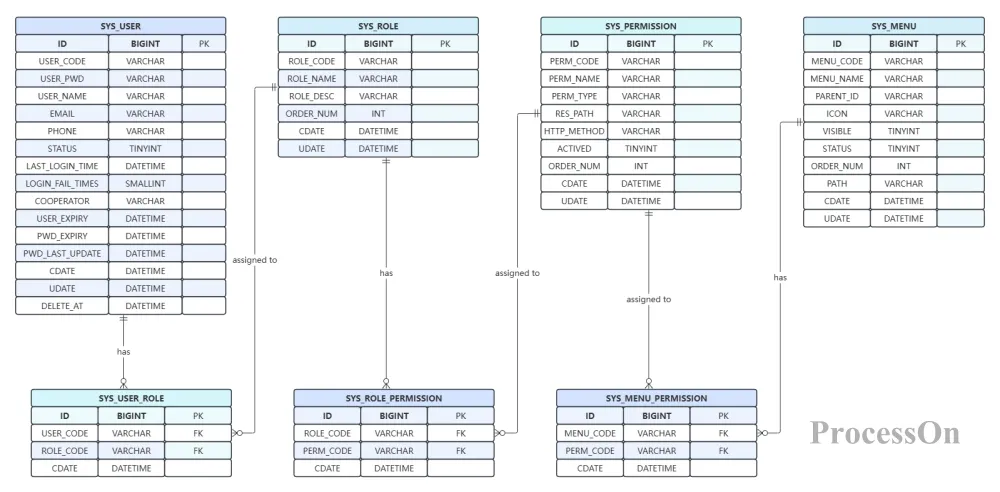

ER図（エンティティ関係図）は、データベース構造を設計するために使用され、エンティティ（テーブル）、属性（フィールド）、およびエンティティ間の関係を定義します。これらは、「ビジネス要件」から「データベーステーブル」への標準的な変換ツールとして機能し、データモデルに関するチームの合意を視覚的に表現するものです。
シナリオ1 ：新機能のデータモデル設計。製品チームはクーポン機能の追加を提案しました。バックエンド開発者はまず、ER図を使用して新しいテーブル（クーポンテーブル、ユーザークーポン利用記録テーブル、注文クーポン利用テーブル）を設計しました。図を作成した後、「ユーザークーポン利用記録」テーブルと「注文クーポン利用」テーブルの間に冗長な関係があることを発見しました。この冗長性は、コード開発の途中で発見されるのではなく、図の作成段階で解消されました。
シナリオ2 ：データベース変更の影響分析。注文テーブルにフィールドを追加する計画があるが、どのアップストリームサービスとダウンストリームサービスが影響を受けるかは不明である。ER図は、どのサービスが注文テーブルを使用しているか、またどのテーブルと関連付けられているかを明確に示す。変更の影響範囲が図上に直接示されるため、評価コストを大幅に削減できる。
エンティティは長方形、関係はひし形、属性は楕円で表され、標準的な表記体系が維持される。
曖昧なラベル付けを避けるため、エンティティとリレーション間の接続線上にカーディナリティ（1:1、1:N、M:N）をラベル付けしてください。
単一の画像に情報が過剰に集中することを避けるため、図はビジネス領域に基づいたモジュール単位で作成されます。
主キー（PK）と外部キー（FK）にラベルを付けます。
バックエンド開発には、よくあるものの見過ごされがちな問題があります。サービスAのテーブルを変更すると、サービスBのキャッシュが突然無効になったり、注文サービスにフィールドを追加すると、レポートサービスのデータがずれてしまったりするのです。
これらの問題の根本原因は、データが決して静的なものではなく、複数のサービス、複数のデータベース、複数のキャッシュ層の間を絶えず流れているという事実にある。しかし、ほとんどの開発者は、自分が担当するデータパスのごく一部しか理解しておらず、データライフサイクル全体に対するグローバルな視点を欠いている。
データの問題（不整合、データ損失、高遅延など）が発生した場合、どの経路を辿ればよいのかが分かりません。各テーブルの構造は理解していても、データが開始地点から目的地までどのように移動するのかが分からないのです。
データフロー図（DFD）は、システム内のコンポーネント間でデータが転送、変換、保存される経路を示します。DFDは、「データはどこから来るのか」「誰を経由していくのか」「最終的にどこへ行くのか」という3つの重要な問いに答えます。これは静的なデータモデルではなく、動的なデータの流れを表すものです。
シナリオ1 ：データフローグラフによるインターフェース設計の最適化。あるeコマースプラットフォームは、注文処理ワークフローにデータフローグラフを導入したところ、ユーザーID情報が3つのサービス間で繰り返し復号化され、平均応答時間が80ミリ秒増加していることが判明しました。最適化後、統一認証ゲートウェイによる集中処理によって、パフォーマンスが19%向上しました。データフローグラフの真価は、「目に見えない冗長性」を明らかにする点にあります。
シナリオ2 ：データ整合性チェック。ある金融商品において、ユーザー残高と注文金額に不一致が発見されました。データフロー図を用いてデータを追跡したところ、口座変更に伴う「イベント追跡」が4つのサービスを経由しており、3番目のサービスでデータ変換中に属性が失われていたことが判明しました。データフロー図を用いることで、調査は「干し草の山から針を探す」ような困難な作業から、「ガイド付き検索」へと一変しました。
「処理ステップ」を表すには円または角丸長方形を使用し、「外部エンティティ」を表すには長方形を使用してください。
「データストレージ」（データベース／ファイル／キャッシュ）を表すには、開いた長方形を使用します。
矢印はデータの流れの方向を示し、データの内容（「注文情報」や「支払い結果」など）にラベルを付けます。
階層化されたレンダリング――高レベル（コンテキスト図）はシステムレベルのデータフローを表示し、低レベル（レベル1/2）はモジュールレベルのデータフローを表示する。
バックエンドシステムはますます複雑化しており、マイクロサービスの数が増加し、ミドルウェアの種類も多様化し、クラウド環境の構成も様々です。システムが数十のサービス、十数個のミドルウェアコンポーネントで構成され、複数のアベイラビリティゾーンに展開されている場合、そのシステム構成を言葉で完全に説明することは不可能です。
この窮地は一連の連鎖反応を引き起こす可能性があります。例えば、新入社員は解決策に関する議論会議の内容の30%しか理解できず、障害が発生した場合、現在の問題が「ビジネスロジックの問題」なのか「インフラストラクチャの問題」なのかを判断することは不可能であり、技術選定の議論においては、システム境界の定義が人によって全く異なるといった事態が生じます。
アーキテクチャ図は、システムの「全体像」を示す図であり、システムが何層から構成されているか、各層がどのような機能を持つか、主要モジュールがどこに配置されているか、そしてどのような技術が採用されているかを示します。これは特定のシナリオ（トラブルシューティングやデータベース設計など）に役立つものではなく、むしろ最も基本的な問い、つまり「このシステムはどのような構造をしているのか？」に答えるためのものです。
優れたアーキテクチャ図は、読者が30秒以内にシステムの全体構造を理解し、2分以内に目的のモジュールを見つけられるように設計されているべきである。
シナリオ1：技術ソリューションのレビュー。アーキテクチャ図は、レビュー会議の中核となる資料です。「アクセス層 → ビジネス層 → ミドルウェア層 → データ層」という階層構造と、各層の技術スタックを図に明記することで、レビュー担当者は説明に頼るのではなく、ソリューションの妥当性を直感的に評価できます。
シナリオ2 ：モジュール境界の定義。注文サービスと決済サービスの境界が曖昧な場合、アーキテクチャ図上の明確なモジュール分割と矢印の方向（どちら側からどちら側を呼び出すことができるか）が直接的な答えを提供します。
階層構造はアーキテクチャ図の中核を成すものであり、各層は単一の責任と明確な境界を持つ。
矢印の方向はデータの流れまたは呼び出しの方向を示します。混乱を避けるためには、一貫性を保つことが重要です。
ポート番号や設定ファイルのパスなど、すべての技術的な詳細を1つのアーキテクチャ図に詰め込まないでください。
「Spring Cloud」、「Kubernetes」、「Redis Cluster」など、主要な技術選択肢を強調する。
上記の6種類の図は、アーキテクチャ設計からデータベースモデリング、サービスガバナンスからデプロイメントとメンテナンスまで、バックエンド開発における主要なシナリオを網羅しています。「何を描くべきか」を知ることは第一歩ですが、適切なツールを選択することも同様に重要です。
ProcessOnは、プロフェッショナルなオンラインチャート作成およびコラボレーションプラットフォームとして、バックエンド開発者にワンストップのチャート作成ソリューションを提供します。
豊富なテンプレートライブラリ: ProcessOn テンプレートコミュニティは、マイクロサービスアーキテクチャ図、デプロイメントアーキテクチャ図、ER 図、シーケンス図、データフロー図など、よく使用されるさまざまなバックエンドチャートテンプレートを提供し、システムアーキテクチャからデータ設計までの完全なシナリオを網羅しています。
複数のチャートタイプをサポート: ProcessOn は、サービス トポロジー図、時間シーケンス図、デプロイメント図、ER 図、データ フロー図、アーキテクチャ図のプロフェッショナルな描画をサポートします。
AI 生成図: テキストの説明を入力するだけで、フローチャート、シーケンス図、アーキテクチャ図などをワンクリックで生成でき、図の作成のハードルを大幅に下げます。
チームコラボレーション：複数のユーザー間でのリアルタイムのオンラインコラボレーションをサポートします。バックエンドチームは、アーキテクチャ図や技術文書を共同で管理でき、変更内容は自動的に履歴バージョンとして保存されます。
