フロントエンド開発において、コードを書く作業は全体の3分の1に過ぎません。残りの3分の2は、要件の理解、アーキテクチャの設計、ソリューションの調整、そしてトラブルシューティングに費やされます。図は、こうした「目に見えない思考」を「目に見える合意」へと変換するための重要なツールです。
多くのフロントエンド開発者は、「IDEを開いて直接コードを書く」ことに慣れており、複雑な要件に直面した際には、丸暗記と口頭でのコミュニケーションに頼りがちです。しかし、プロジェクトが数十ページ、数百のコンポーネントにまで拡大し、チーム間のコラボレーションが伴うようになると、図表のサポートがないと情報伝達の損失が飛躍的に増加します。その結果、技術的なソリューションレビュー中にコミュニケーションが困難になったり、トラブルシューティング中に依存関係の連鎖を見つけるのが難しくなったり、新入社員が入社後3ヶ月経ってもシステムの構造を理解できなかったりといった問題が発生します。
チャートは「上司への報告」ではなく、フロントエンド開発者にとっての思考ツールであり、コミュニケーション言語です。この記事では、要件分析からアーキテクチャ設計、コードモデリングからデプロイとメンテナンスまで、フロントエンド開発プロセス全体を通して習得すべき8つの重要なチャートの種類を、実践的なアプローチで解説します。また、いつ、何を描くべきか、どのように描くべきかについても説明します。
ユースケース図は、UML（統一モデリング言語）で記述される図であり、システムの機能的な境界と、ユーザーとシステム間の相互作用を記述するために使用されます。機能がどのように実装されているかは関係なく、システム内で誰が「何を」できるかのみを示します。
多くのフロントエンドプロジェクトで要件が不明確になる根本的な原因は、要件定義書が詳細でないからではなく、「システムが何をするべきか」について関係者全員が合意に至っていないことにある。ユースケース図は、この問題を最もシンプルな方法で解決する。ユースケース図は「ユーザーの役割」と「機能ポイント」の対応関係を図示することで、製品、デザイン、開発チームが一目で理解できるようにする。

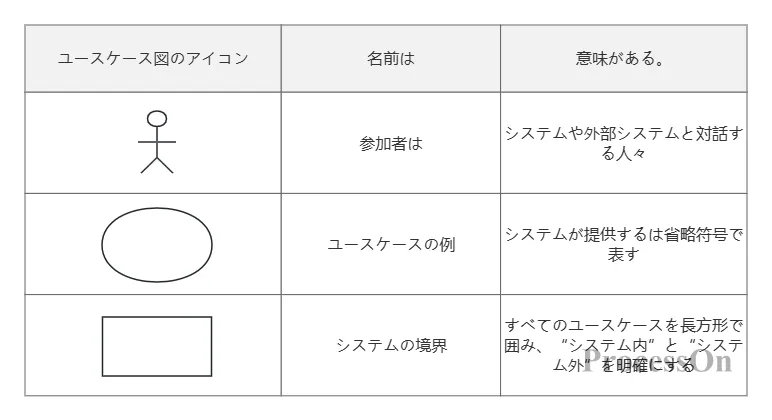

ユースケース図の主要要素
ユースケース図の核心的な価値は、スコープを定義することにあります。あまり詳細に描く必要はありません。
各ユースケースは、「注文を送信する」や「パスワードをリセットする」のように、動詞と名詞からなるフレーズを使用して命名されます。
参加者間に継承関係がある場合（例えば、「VIPユーザー」が「一般ユーザー」から継承する場合など）、それは一般化された矢印で示されます。
フローチャートとは、業務プロセス、操作手順、またはアルゴリズムの論理を記述するために使用される図です。グラフィックシンボルと矢印を用いて、開始から終了までの完全な実行経路を示します。
フロントエンド開発において、フローチャートは幅広い場面で活用されています。
ビジネスロジックの内訳：例えば、「ユーザー登録プロセス」—情報入力→携帯電話番号認証→メールアドレス認証→登録成功/失敗
インタラクションフロー設計：例えば、「ショッピングカートのチェックアウトプロセス」—住所の選択→支払い方法の選択→注文の確認→支払い→結果のフィードバック
フロントエンドのアルゴリズム設計：例えば、「リストの仮想スクロール」のレンダリングロジックや、フォーム検証のための決定木など。
フローチャートの最大の価値は、暗黙の「論理的判断」を明示化することにある。各ひし形（判断ノード）は潜在的なバグ箇所であり、それを図示することでチーム全体でレビューすることができる。

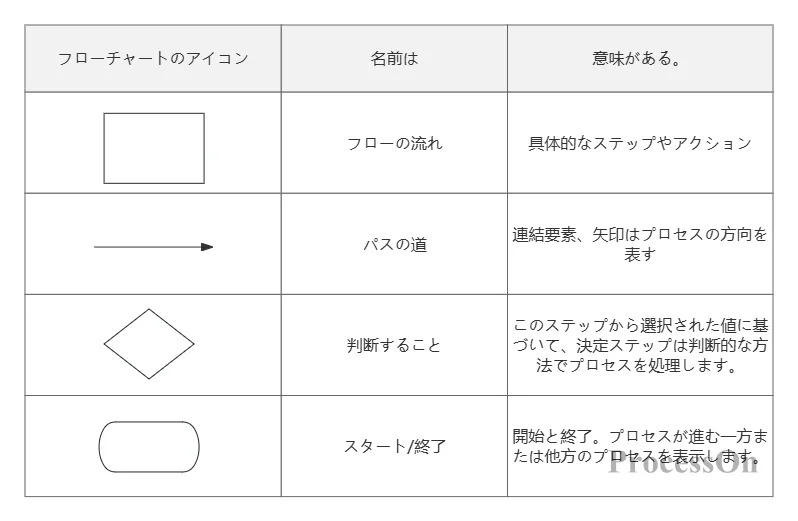

フローチャートの主要要素
各決定ノードには、必ず2つの出口（はい／いいえ、または特定の条件）が必要です。
矢印の交差を避け、流れはできる限り上から下、左から右へと維持する必要があります。
複雑なプロセスは、複数のサブプロセスに分割することが推奨されます。これらのサブプロセスは、「サブプロセス」ノードを使用して参照できます。
シーケンス図は、UMLの相互作用図の中で最も重要なタイプであり、複数のオブジェクト間のメッセージ伝達プロセスを時系列順に示すために使用されます。垂直方向のタイムラインと水平方向のライフラインを用いて、「誰が誰に最初に何を送信し、次に誰が何を行ったか」を明確に表現します。
シーケンス図は、フロントエンド開発において間違いなく最も重要な図である。
フロントエンド開発において最もバグが発生しやすい箇所は、特定の関数内ではなく、非同期処理のタイミングにあることが多い。例えば：
OAuth2ログインプロセス：ユーザーがログインをクリック → フロントエンドがリクエストを送信 → BFFレイヤーが転送 → 認証サービスが検証 → トークンを返す → Cookieを設定 → ホームページにリダイレクト
支払いコールバックプロセス：ユーザー支払い → 第三者コールバック → バックエンド処理 → フロントエンドステータスポーリング → 注文ステータス更新 → 結果表示
これらのプロセスには複数のシステム（フロントエンド、BFF、バックエンドサービス、サードパーティAPI）が関与しており、いずれかのステップでタイムアウト、障害、または順序の乱れが発生すると、ユーザーエクスペリエンスに深刻な影響を与える可能性があります。シーケンス図は、呼び出しチェーン全体におけるすべての参加者、メッセージの順序、および戻り結果を視覚化するため、フロントエンドとバックエンド間のインターフェースプロトコルを整合させるための最適なツールとなります。

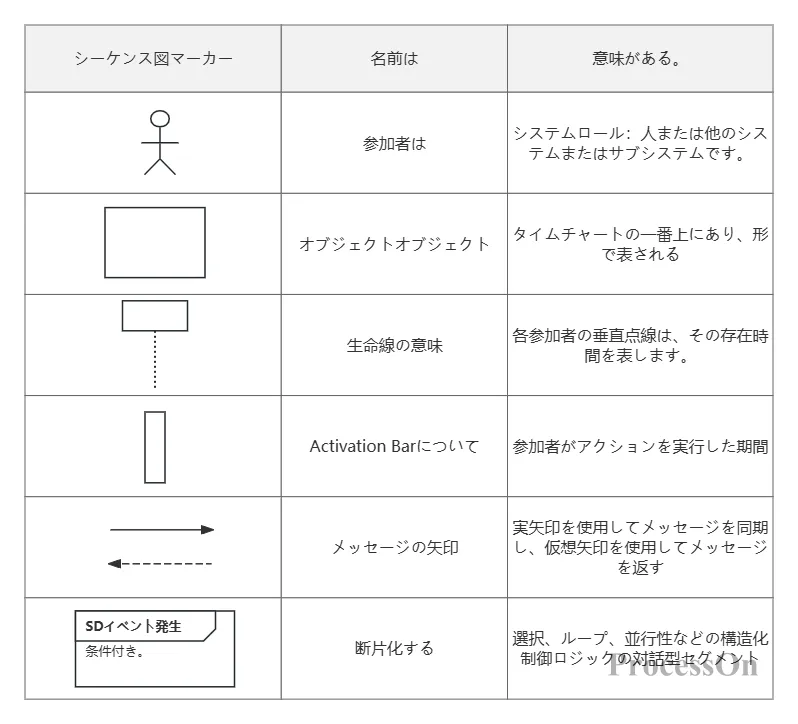

時間シーケンス図の主要要素
参加者は左から右へと並び、通常は発起人が一番左に位置する。
矢印の方向はメッセージの流れを示し、戻り方向を示す矢印は破線で表されます。
各メッセージには、「POST /api/login」や「トークンを返します」などの簡単な説明を含める必要があります。
条件分岐が含まれる場合は、alt フラグメントと opt フラグメントで囲みます。
クラス図は、UMLで使用される図の一種で、システムの静的な構造を記述するために用いられ、クラス（またはインターフェース）間の属性、メソッド、および関係性を示します。
TypeScriptはフロントエンド開発における標準的な機能となっており、クラス図はTypeScriptのインターフェース定義、型宣言、コンポーネントのプロパティ間の関係を視覚化するツールである。
大規模なフロントエンドプロジェクトでは、データモデルの設計がコードの保守性を直接左右します。クラス図は、コードを書く前に「データ構造がどのようなものであるべきか、モジュール同士がどのように参照し合うべきか」をチームが判断するのに役立ち、開発途中で型定義の競合やインターフェースの不一致が発覚するのを防ぎます。

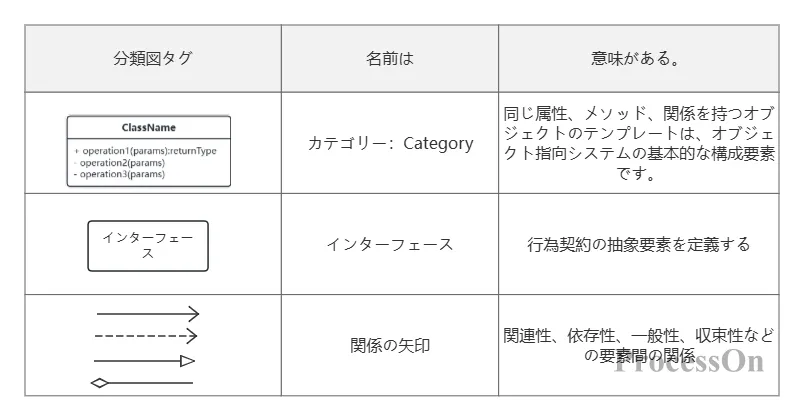

クラス図の主要要素
クラス図における「クラス」は、TypeScriptにおけるインターフェースまたはクラスに相当します。
属性の前に「+」が付いている場合は公開、「-」が付いている場合は非公開、「#」が付いている場合は保護されていることを示します。
継承は中空の三角形の矢印で表され（例：「VIPUser は User を継承する」）、インターフェースの実装は破線の中空の三角形で表されます。
コンポーネント図は、システムの物理的な構成要素（モジュール、ライブラリ、サービスなど）とそれらの間の依存関係を示すために使用されます。これは、「システムはどのような独立して展開可能なユニットで構成されており、それらはどのように相互に依存しているのか？」という問いに答えるものです。
現代のフロントエンドプロジェクトは、React/Vueコンポーネント、NPMパッケージ、マイクロフロントエンドサブアプリケーション、BFFレイヤー、サードパーティSDKなど、ほぼすべてのコンポーネントを使用して開発されています。これらの「コンポーネント」間の依存関係が可視化されていないと、循環依存、バージョン競合、ビルド順序の乱れといった問題が容易に発生する可能性があります。コンポーネント図は、アーキテクチャ設計プロセス中に依存関係のリスクを事前に特定するのに役立ちます。

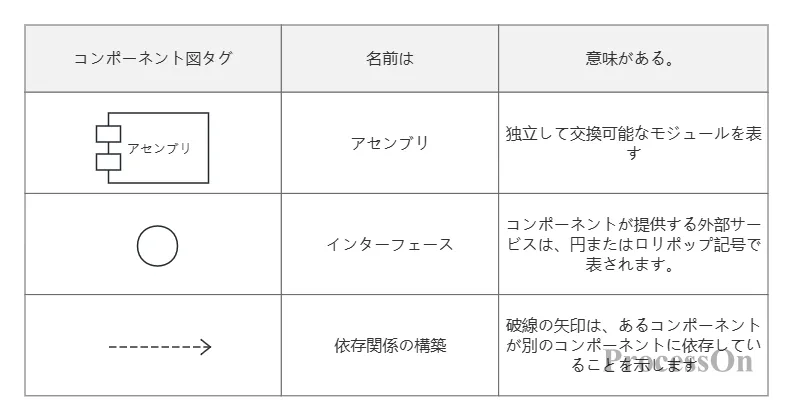

コンポーネント図の主要要素
コンポーネントグラフは「モジュールレベル」の依存関係に焦点を当てており、クラスや関数については詳細に検討しません。
循環依存を避けるため、依存関係は可能な限り一方向に保つべきである。
外部に公開されているインターフェースには、ロリポップのシンボルが付けられています。
アーキテクチャ図は、フロントエンド開発において最も一般的な図の一つであり、システムの全体構造、階層設計、モジュール分割、および技術選定を図示するために使用されます。UMLの標準図ではありませんが、実務において最も頻繁に使用される図です。
アーキテクチャ図は、フロントエンドプロジェクトの「全体像」を示すものです。技術的なソリューションレビュー、新入社員の研修、トラブルシューティング時の全体像把握など、どのような場面でも、アーキテクチャ図は常に最初に用いられる図です。優れたアーキテクチャ図は、読者が「システムがいくつのレイヤーで構成されているか、各レイヤーの役割、主要モジュールの位置」を10秒以内に理解できるものでなければなりません。
階層構造：上から下へ、一般的には「ユーザーアクセス層 → アプリケーション層 → サービス層 → データ層」となります。
モジュール分割：各層は、業務領域または機能に基づいて独立したモジュールに分割されます。
技術スタックの注釈：主要モジュールに、使用されている技術（例：React、Node.js、Redis）を注釈として付加します。
外部依存関係：サードパーティサービスおよびクラウドサービスは、点線の枠線または異なる色でマークしてください。
階層構造はアーキテクチャ図の中核を成すものであり、各層は単一の責任と明確な境界を持つ。
矢印の方向はデータの流れまたは呼び出しの方向を示します。これらは常に一貫している必要があります。
一つの図にすべての詳細を詰め込むのではなく、アーキテクチャ図においては「マクロレベルの明瞭さ」を心がけましょう。
デプロイメント図は、システムの物理的なデプロイメント構造を示すために使用されるUML図であり、ハードウェア上のサーバー、コンテナ、ネットワークデバイス、およびソフトウェアコンポーネントの配置を含みます。
デプロイメントは通常、運用チームが担当しますが、フロントエンド開発者にとってもデプロイメント図を理解することは同様に重要です。
CI/CD構成：フロントエンドのビルド成果物がどの環境にデプロイされ、どのようにCDNに配信されるかを理解する。
環境の違いによるトラブルシューティング：開発環境、テスト環境、プレリリース環境、本番環境では、それぞれ異なるデプロイメント構造を持っています。デプロイメント図は、「テスト環境では正常に動作するのに、本番環境ではエラーが発生する理由」を特定するのに役立ちます。
コンテナ化されたデプロイメント：フロントエンドアプリケーションがDockerコンテナまたはKubernetesクラスタにデプロイされる方法を理解する

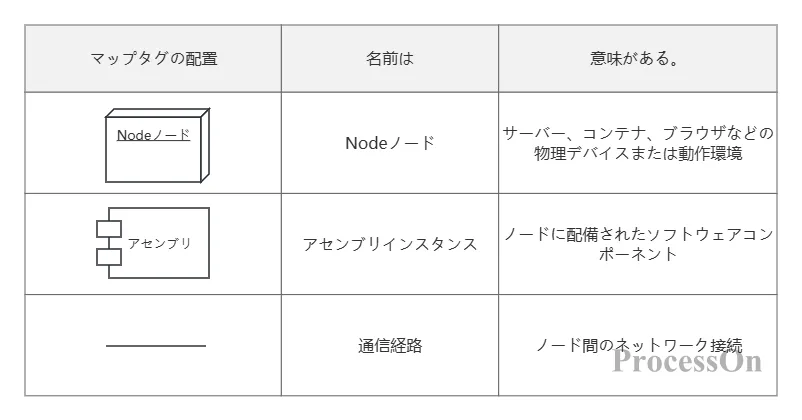

展開図の主要要素
ノードは立方体で表され、ノード内のコンポーネントは長方形で表されます。
アノテーションノードには、オペレーティングシステムや実行環境などの重要な情報が含まれています。
通信経路にはプロトコル（例：HTTP/HTTPS、WebSocket）がラベル付けされます。
状態図は、オブジェクトがそのライフサイクル中に経る可能性のあるすべての状態、および状態遷移を引き起こすイベントと条件を記述するために使用されます。
フロントエンド開発において、状態管理は最も複雑なトピックの一つです。ReactのuseState/useReducer、Vueのリアクティブデータ、Redux/Zustandのようなグローバル状態ライブラリなど、いずれも本質的には「状態」と「状態遷移」を管理しています。
状態図は、UIコンポーネントやビジネスエンティティの状態と、それらが遷移する条件を明確に概観できるため、状態管理ソリューションを設計する上で不可欠なツールとなります。

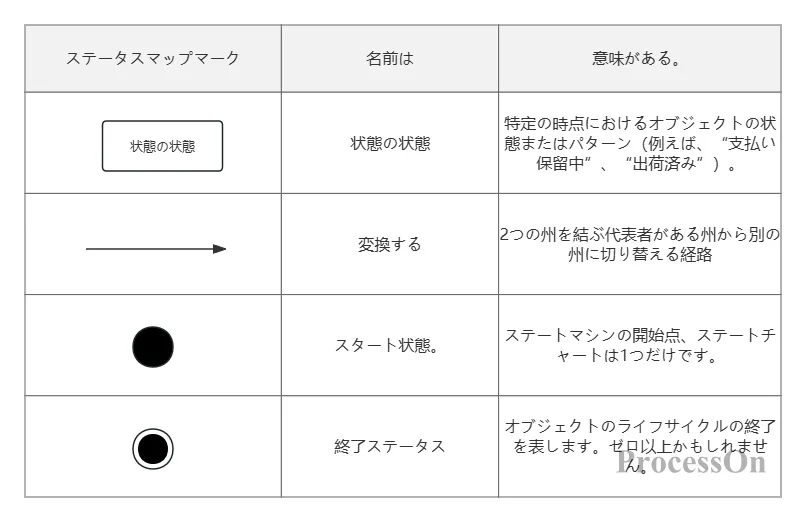

状態図の主要要素
各ステータスは、「形容詞＋名詞」の形式で命名されます。例えば、「ログイン済み」や「読み込み中」などです。
各コンバージョンは、「ユーザーが送信ボタンをクリックする」などの条件によってトリガーされます。
状態図は単一オブジェクトのライフサイクルを表すため、複数のオブジェクトを混在させることは避けてください。
上記の8種類の図表は、要件分析からデプロイメントまで、フロントエンド開発プロセス全体を網羅しています。しかし、「何を描くべきか」を知ることは第一歩に過ぎず、適切なツールを選ぶことも同様に重要です。
ProcessOnは、プロフェッショナルなオンラインチャート作成およびコラボレーションプラットフォームであり、フロントエンド開発者にワンストップのチャート作成ソリューションを提供します。
豊富なテンプレートライブラリ：ProcessOnのテンプレートコミュニティは、シーケンス図、クラス図、ユースケース図、フローチャート、アーキテクチャ図など、よく使用されるさまざまなフロントエンド図タイプを網羅しています。ワンクリックで簡単に複製して使用できます。
複数の図タイプをサポート：ProcessOnは、標準的なUML図（シーケンス図、クラス図、ユースケース図、状態図、配置図）のプロフェッショナルな描画に加え、よく使用されるフローチャート、アーキテクチャ図、マインドマップもサポートしています。
AI生成図：テキストによる説明を入力するだけで、フローチャート、マインドマップ、シーケンス図などをワンクリックで生成でき、図作成のハードルを大幅に下げます。
チームコラボレーション：複数のユーザー間でのリアルタイムオンラインコラボレーションをサポートします。フロントエンドチームは、アーキテクチャ図や技術文書を共同で管理でき、変更内容は自動的に履歴バージョンとして保存されます。
Q1：フロントエンド開発者が習得すべきチャートは何ですか？
A：使用頻度と重要度に基づき、シーケンス図（非同期処理の明確化に最も重要）、フローチャート（日常業務ロジック用）、アーキテクチャ図（ソリューションレビューに不可欠）、クラス図（TypeScriptプロジェクトにおけるデータモデリング用）の習得を優先することをお勧めします。この基礎の上に、プロジェクトのフェーズに応じて、ユースケース図（要件分析用）、コンポーネント図（モジュール設計用）、状態図（状態管理用）、デプロイメント図（デプロイメント用）を追加で習得してください。
Q2：なぜシーケンス図はフロントエンド開発において最も重要な図なのでしょうか？
A: フロントエンド開発で最もバグが発生しやすい箇所は、特定の関数内ではなく、非同期処理のタイミングにあります。ログイン、決済、ポーリング、WebSocketの再接続など、これらの処理には複数のシステムが関与しており、タイムアウトや処理順序の乱れは問題を引き起こします。シーケンス図は、呼び出しチェーンのすべての参加者、メッセージの順序、および戻り値を視覚化するため、フロントエンドとバックエンドのインターフェースを整合させ、非同期処理の問題をトラブルシューティングするのに最適なツールです。
Q3：TypeScriptプロジェクトでクラス図を使用するにはどうすればよいですか？
A: TypeScriptプロジェクトでは、クラス図はインターフェース定義と型宣言に対応します。コーディングを開始する前に、クラス図を使用してデータモデル（ユーザー、注文、製品など）とその関係を定義することで、開発中に型定義を繰り返し変更したり、フロントエンドとバックエンドのインターフェース間で不整合が生じたりするのを防ぐことができます。クラス図は、コードのリファクタリング時に影響範囲を評価するための重要な参考資料にもなります。
Q4：アーキテクチャ図とコンポーネント図の違いは何ですか？
A：アーキテクチャ図は「マクロレベルの階層構造」に焦点を当てています。つまり、システムがいくつの階層から構成されているか、各階層でどのような技術が使用されているか、主要なモジュールがどこに配置されているかなど、全体像を把握するためのものです。一方、コンポーネント図は「モジュール間の依存関係」に焦点を当てています。つまり、どのコンポーネントがどのコンポーネントに依存しているか、循環依存関係があるかどうかなど、アーキテクトやコア開発者向けの詳細なビューです。この2つは互いに補完し合う関係にあります。アーキテクチャ図は「システムがどのような構造になっているか」を、コンポーネント図は「モジュール同士がどのように依存しているか」を明らかにします。
Q5：フローチャートとシーケンス図の違いは何ですか？
A：フローチャートは、単一システム内の制御フローと意思決定ロジック（入力→処理→判断→出力）に焦点を当てます。シーケンス図は、複数のシステム間のメッセージ伝達順序（誰が誰に最初にメッセージを送信し、誰が何で応答するか）に焦点を当てます。簡単に言うと、フローチャートは「単一マシン」の視点であり、シーケンス図は「ネットワーク」の視点です。フロントエンド開発ではどちらも必要です。ビジネスロジックにはフローチャートを、API呼び出しにはシーケンス図を使用してください。
