In der Frontend-Entwicklung macht das Programmieren nur ein Drittel der Arbeit aus – die restlichen zwei Drittel bestehen aus dem Verstehen von Anforderungen, dem Entwurf der Architektur, der Abstimmung von Lösungen und der Fehlerbehebung. Diagramme sind das zentrale Werkzeug, um diese „unsichtbaren Gedanken“ in einen „sichtbaren Konsens“ zu verwandeln.
Viele Frontend-Entwickler sind es gewohnt, die IDE zu öffnen und direkt Code zu schreiben. Bei komplexen Anforderungen verlassen sie sich dabei auf Auswendiglernen und mündliche Kommunikation. Wenn ein Projekt jedoch Dutzende von Seiten und Hunderte von Komponenten umfasst und teamübergreifende Zusammenarbeit erfordert, steigt der Informationsverlust ohne die Unterstützung von Diagrammen exponentiell an. Dies führt zu Kommunikationsschwierigkeiten bei technischen Lösungsbesprechungen , Problemen beim Auffinden von Abhängigkeitsketten während der Fehlersuche und dazu, dass neue Mitarbeiter selbst nach drei Monaten im Unternehmen das System nicht verstehen.
Diagramme sind keine „Berichte für den Chef“, sondern ein Denkwerkzeug und eine Kommunikationssprache für Frontend-Entwickler. Dieser Artikel verfolgt einen praxisorientierten Ansatz und stellt acht essentielle Diagrammtypen vor, die im gesamten Frontend-Entwicklungsprozess – von der Anforderungsanalyse über den Architekturentwurf und die Code-Modellierung bis hin zu Bereitstellung und Wartung – von Bedeutung sind. Er erklärt Ihnen, wann, was und wie Sie Diagramme erstellen.
Anwendungsfalldiagramme sind Diagramme in UML (Unified Modeling Language), die die funktionalen Grenzen eines Systems und die Interaktion zwischen Benutzern und dem System beschreiben. Sie interessieren sich nicht dafür, wie die Funktionen implementiert sind, sondern nur dafür, wer im System welche Aktionen ausführen kann.
Die Hauptursache unklarer Anforderungen in vielen Frontend-Projekten liegt nicht in einem unzureichend detaillierten Anforderungsdokument, sondern darin, dass sich alle Beteiligten nicht darüber einig sind, was das System leisten soll. Anwendungsfalldiagramme lösen dieses Problem auf einfachste Weise: Sie stellen die Entsprechung zwischen Benutzerrollen und funktionalen Punkten dar und ermöglichen es Produkt-, Design- und Entwicklungsteams, die Anforderungen auf einen Blick zu erfassen.

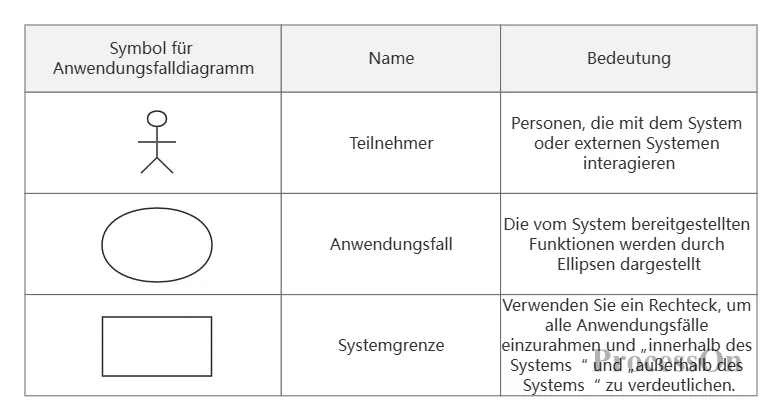

Kernelemente von Anwendungsfalldiagrammen
Der Hauptnutzen von Anwendungsfalldiagrammen liegt in der Definition des Anwendungsbereichs; sie müssen nicht allzu detailliert gezeichnet werden .
Jeder Anwendungsfall wird mit einer Phrase benannt, die aus einem Verb und einem Nomen besteht, wie zum Beispiel „Bestellung absenden“ oder „Passwort zurücksetzen“ .
Besteht eine Vererbungsbeziehung zwischen den Teilnehmern (z. B. erbt der „VIP-Benutzer“ vom „normalen Benutzer“), wird dies durch einen allgemeinen Pfeil angezeigt .
Ein Flussdiagramm ist ein Diagramm, das einen Geschäftsprozess, operative Schritte oder algorithmische Logik beschreibt. Es verwendet grafische Symbole und Pfeile, um den gesamten Ausführungsablauf von Anfang bis Ende darzustellen.
In der Frontend-Entwicklung werden Flussdiagramme in einer Vielzahl von Szenarien eingesetzt:
Aufschlüsselung der Geschäftslogik: Zum Beispiel der "Benutzerregistrierungsprozess" – Informationen eingeben → Mobiltelefonverifizierung → E-Mail-Verifizierung → Registrierung erfolgreich/fehlgeschlagen
Gestaltung des Interaktionsablaufs: Zum Beispiel der „Warenkorb-Bezahlvorgang“ – Adresse auswählen → Zahlungsmethode auswählen → Bestellung bestätigen → bezahlen → Ergebnis-Feedback
Front-End-Algorithmus-Design: wie beispielsweise die Rendering-Logik des "virtuellen Scrollens von Listen" und der Entscheidungsbaum für die Formularvalidierung.

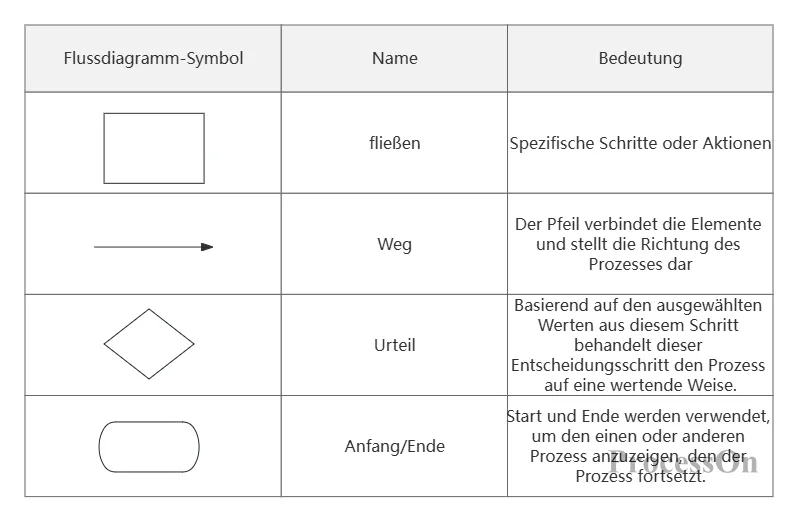

Der größte Nutzen von Flussdiagrammen liegt darin, implizite „logische Urteile“ explizit zu machen – jede Raute (Urteilsknoten) ist eine potenzielle Fehlerstelle, und durch das Aufzeichnen kann das Team sie gemeinsam überprüfen.
Kernelemente eines Flussdiagramms
Jeder Entscheidungsknoten muss genau zwei Ausgänge haben (Ja/Nein oder spezifische Bedingungen).
Der Fluss sollte möglichst von oben nach unten und von links nach rechts erfolgen, wobei Pfeilüberschneidungen vermieden werden sollten.
Es wird empfohlen, komplexe Prozesse in mehrere Teilprozesse zu unterteilen, auf die über „Teilprozess“-Knoten verwiesen werden kann.
Sequenzdiagramme sind die wichtigste Art von UML-Interaktionsdiagrammen. Sie stellen den Nachrichtenaustausch zwischen mehreren Objekten in chronologischer Reihenfolge dar. Mithilfe einer vertikalen Zeitachse und einer horizontalen Lebenslinie visualisieren sie übersichtlich, wer wem zuerst was gesendet und anschließend welche Aktionen ausgeführt hat.
Sequenzdiagramme sind ohne Zweifel die wichtigsten Diagramme in der Frontend-Entwicklung.
Die fehleranfälligsten Stellen in der Frontend-Entwicklung liegen oft nicht innerhalb einer bestimmten Funktion, sondern vielmehr im Timing asynchroner Prozesse. Zum Beispiel:
OAuth2-Anmeldeprozess: Benutzer klickt auf „Anmelden“ → Frontend sendet Anfrage → BFF-Schicht leitet weiter → Authentifizierungsdienst überprüft → Token wird zurückgegeben → Cookie wird gesetzt → Weiterleitung zur Startseite
Zahlungsabwicklung: Zahlung des Nutzers → Rückruf durch Drittanbieter → Backend-Verarbeitung → Statusabfrage im Frontend → Aktualisierung des Bestellstatus → Ergebnisanzeige
Diese Prozesse umfassen mehrere Systeme (Frontend, Backend-Funktionen, Backend-Dienste, APIs von Drittanbietern), und jede Zeitüberschreitung, jeder Fehler oder jede fehlerhafte Abfolge in einem beliebigen Schritt kann zu einer Beeinträchtigung der Benutzererfahrung führen. Sequenzdiagramme visualisieren alle Beteiligten, die Nachrichtenreihenfolge und die Rückgabewerte in der gesamten Aufrufkette und sind daher das beste Werkzeug zur Angleichung der Schnittstellenprotokolle zwischen Frontend und Backend.

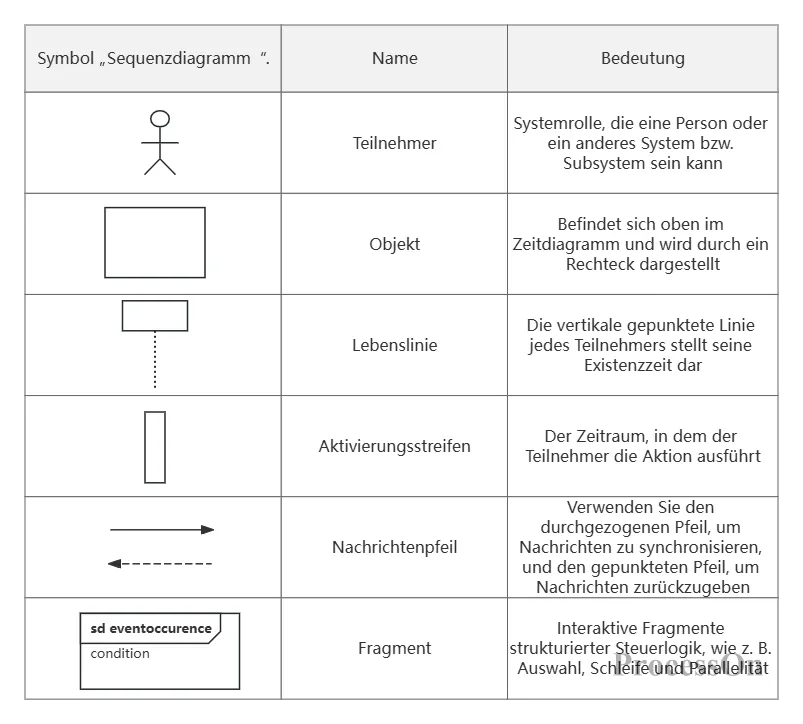

Kernelemente eines Zeitablaufdiagramms
Die Teilnehmer sind von links nach rechts angeordnet, wobei der Initiator üblicherweise ganz links steht.
Die Pfeilrichtung gibt den Nachrichtenfluss an; der Rückwegpfeil wird durch eine gestrichelte Linie dargestellt.
Jede Nachricht sollte eine kurze Beschreibung enthalten, wie z. B. „POST /api/login“ oder „Gibt Token zurück“.
Wenn bedingte Verzweigungen vorkommen, umschließen Sie diese mit alt- und opt-Fragmenten.
Ein Klassendiagramm ist ein Diagramm in UML, das die statische Struktur eines Systems beschreibt und die Attribute, Methoden und Beziehungen zwischen Klassen (oder Schnittstellen) aufzeigt.
TypeScript ist zu einem Standardmerkmal in der Frontend-Entwicklung geworden, und Klassendiagramme sind Werkzeuge, die die Beziehungen zwischen den Schnittstellendefinitionen, Typdeklarationen und Komponenteneigenschaften von TypeScript visualisieren.
Bei umfangreichen Frontend-Projekten bestimmt das Design des Datenmodells direkt die Wartbarkeit des Codes. Klassendiagramme helfen dem Team, vor dem Schreiben des Codes festzulegen, „wie die Datenstruktur aussehen soll und wie die Module aufeinander verweisen sollen“. Dadurch lassen sich Typdefinitionskonflikte und Schnittstelleninkompatibilitäten erst mitten in der Entwicklung entdecken.

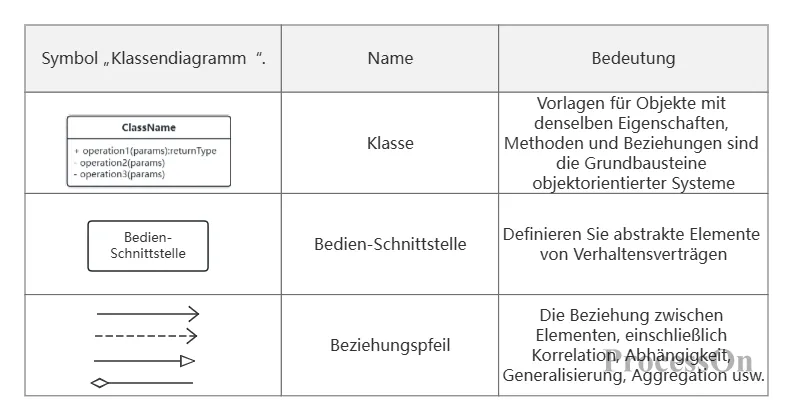

Kernelemente von Klassendiagrammen
In einem Klassendiagramm entspricht eine „Klasse“ einer Schnittstelle oder Klasse in TypeScript.
Ein + vor einem Attribut bedeutet öffentlich, ein - bedeutet privat und ein # bedeutet geschützt.
Vererbung wird durch einen leeren Dreieckspfeil dargestellt (z. B. „VIPUser erbt von User“), während die Schnittstellenimplementierung durch ein gestricheltes leeres Dreieck dargestellt wird.
Ein Komponentendiagramm veranschaulicht die physischen Komponenten eines Systems (wie Module, Bibliotheken und Dienste) und die Abhängigkeiten zwischen ihnen. Es beantwortet die Frage: „Aus welchen unabhängig einsetzbaren Einheiten besteht das System, und wie hängen sie voneinander ab?“
Moderne Frontend-Projekte werden fast ausschließlich mit Komponenten entwickelt – React/Vue-Komponenten, NPM-Paketen, Micro-Frontend-Subanwendungen, BFF-Schichten, SDKs von Drittanbietern usw. Werden die Abhängigkeiten zwischen diesen „Komponenten“ nicht visualisiert, können leicht Probleme wie Zirkelbezüge, Versionskonflikte und fehlerhafte Build-Reihenfolgen auftreten. Komponentendiagramme helfen Teams, Abhängigkeitsrisiken bereits im Architekturentwurfsprozess frühzeitig zu erkennen.

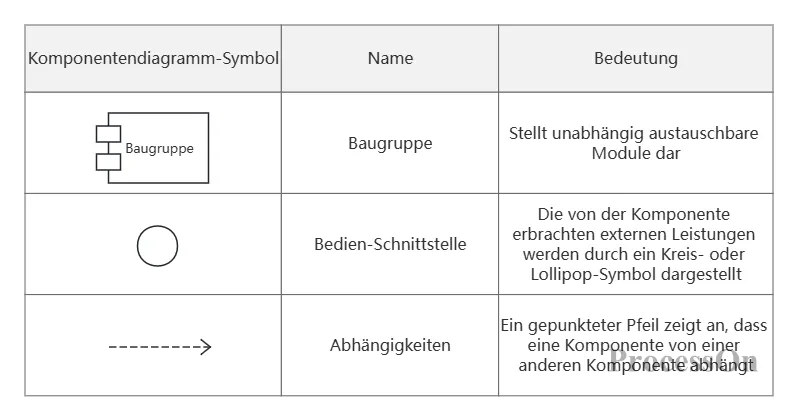

Kernelemente des Komponentendiagramms
Komponentengraphen konzentrieren sich auf Abhängigkeiten auf Modulebene und gehen nicht auf Klassen oder Funktionen ein.
Abhängigkeiten sollten so weit wie möglich unidirektional gehalten werden, um zirkuläre Abhängigkeiten zu vermeiden.
Schnittstellen, die der Außenwelt zugewandt sind, werden mit einem Lollipop-Symbol gekennzeichnet.
Architekturdiagramme gehören zu den gängigsten Diagrammtypen in der Frontend-Entwicklung und veranschaulichen die Gesamtstruktur, den Schichtenaufbau, die Modulaufteilung und die Technologieauswahl eines Systems. Obwohl sie kein Standard-UML-Diagramm sind, werden sie in der Praxis am häufigsten verwendet.
Technisches Architekturdiagramm
Ein Architekturdiagramm ist die „Gesamtübersicht“ eines Frontend-Projekts. Ob für die Überprüfung technischer Lösungen, die Einarbeitung neuer Mitarbeiter oder die Bereitstellung eines Gesamtüberblicks bei der Fehlersuche – das Architekturdiagramm ist immer das erste Diagramm, das verwendet wird. Ein gutes Architekturdiagramm sollte dem Leser innerhalb von 10 Sekunden verdeutlichen, „wie viele Schichten das System hat, welche Funktion jede Schicht hat und wo sich die wichtigsten Module befinden“.
Geschichtete Struktur: Von oben nach unten ist sie typischerweise "Benutzerzugriffsschicht → Anwendungsschicht → Dienstschicht → Datenschicht".
Modulaufteilung: Jede Ebene ist nach Geschäftsbereich oder Funktion in unabhängige Module unterteilt.
Technologie-Stack-Annotation: Annotieren Sie die Technologieauswahl (z. B. React, Node.js, Redis) in den wichtigsten Modulen.
Externe Abhängigkeiten: Drittanbieterdienste und Cloud-Dienste sind mit gestrichelten Kästchen oder in anderen Farben zu kennzeichnen.
Die Schichtung ist das Kernstück eines Architekturdiagramms – jede Schicht hat eine einzige Aufgabe und klare Grenzen.
Die Richtung des Pfeils gibt die Richtung des Datenflusses bzw. des Anrufs an; diese sollten einheitlich beibehalten werden.
Packen Sie nicht jedes Detail in ein einzelnes Diagramm; streben Sie in Architekturskizzen nach „Klarheit auf Makroebene“.
Ein Bereitstellungsdiagramm ist ein UML-Diagramm, das die physische Bereitstellungsstruktur eines Systems darstellt, einschließlich der Verteilung von Servern, Containern, Netzwerkgeräten und Softwarekomponenten auf der Hardware.
Während die Bereitstellung üblicherweise vom Betriebsteam übernommen wird, ist es für Frontend-Entwickler ebenso wichtig, das Bereitstellungsdiagramm zu verstehen:
CI/CD-Konfiguration: Verständnis dafür, in welcher Umgebung Frontend-Build-Artefakte bereitgestellt werden und wie sie an das CDN verteilt werden.
Fehlerbehebung bei Umgebungsunterschieden: Entwicklungs-, Test-, Vorabversions- und Produktionsumgebungen weisen unterschiedliche Bereitstellungsstrukturen auf. Bereitstellungsdiagramme helfen dabei, die Ursache dafür zu ermitteln, warum die Testumgebung korrekt funktioniert, die Produktionsumgebung jedoch Fehler verursacht.
Containerisierte Bereitstellung: Wie Front-End-Anwendungen in Docker-Containern oder Kubernetes-Clustern bereitgestellt werden

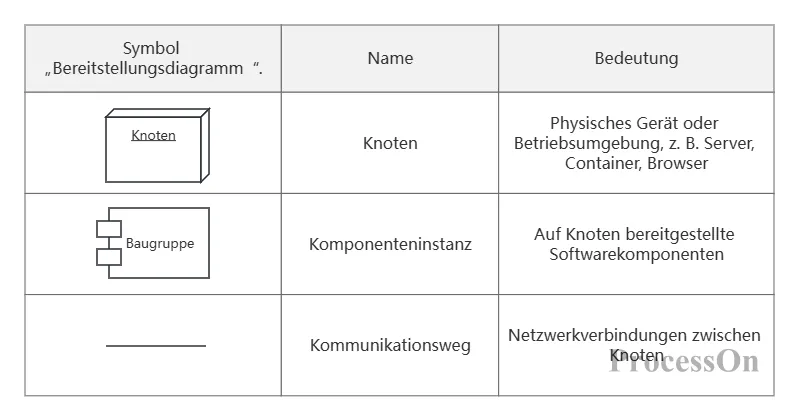

Kernelemente des Bereitstellungsdiagramms
Knoten werden durch Würfel dargestellt, und die Komponenten innerhalb eines Knotens werden durch Rechtecke dargestellt.
Die Annotationsknoten enthalten wichtige Informationen wie das Betriebssystem und die Laufzeitumgebung.
Der Kommunikationspfad ist mit dem Protokoll gekennzeichnet (z. B. HTTP/HTTPS, WebSocket).

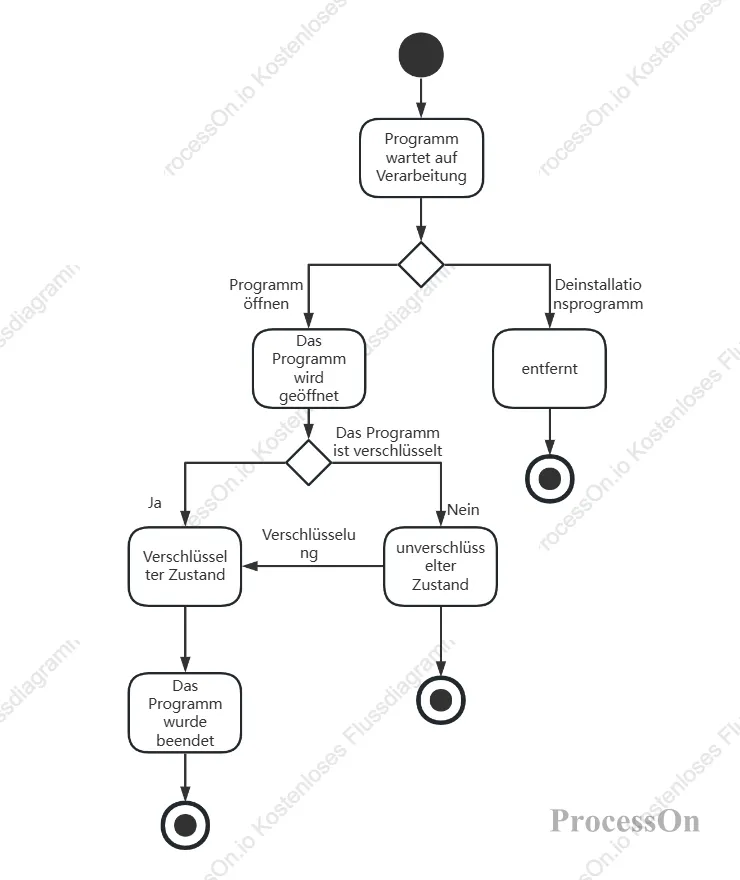

Ein Zustandsdiagramm dient dazu, alle Zustände zu beschreiben, die ein Objekt während seines Lebenszyklus durchlaufen kann, sowie die Ereignisse und Bedingungen, die Zustandsübergänge auslösen.
Staatsdiagramm – Programmmanagement
Im Frontend-Entwicklungsbereich zählt das Zustandsmanagement zu den komplexesten Themen. Ob Reacts useState/useReducer, Vues reaktive Daten oder globale Zustandsbibliotheken wie Redux/Zustand – im Wesentlichen verwalten sie alle „Zustände“ und „Zustandsübergänge“.
Zustandsdiagramme bieten einen klaren Überblick über die Zustände einer UI-Komponente oder einer Geschäftseinheit und die Bedingungen, unter denen sie sich ändern. Damit sind sie ein unverzichtbares Werkzeug für die Entwicklung von Zustandsverwaltungslösungen.

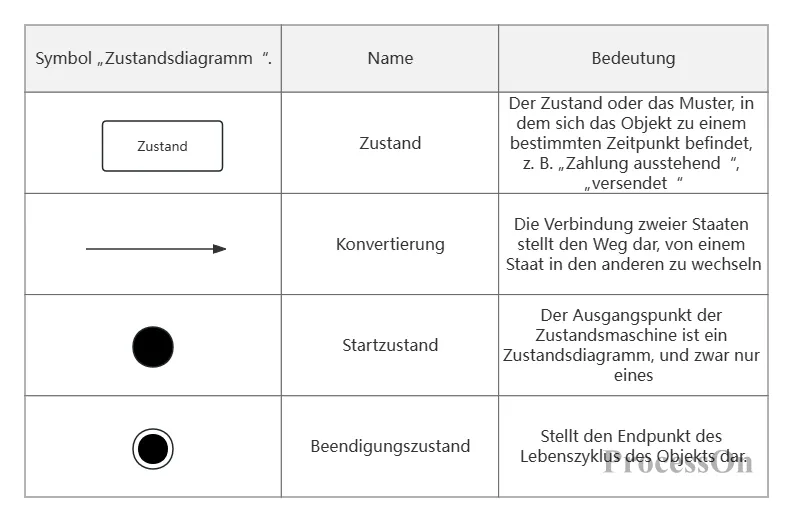

Kernelemente eines Zustandsdiagramms
Jeder Status wird nach dem Format „Adjektiv + Substantiv“ benannt, zum Beispiel „Angemeldet“ oder „Wird geladen“.
Jede Konvertierung wird durch eine Bedingung ausgelöst, zum Beispiel „Benutzer klickt auf die Schaltfläche "Absenden".
Ein Zustandsdiagramm stellt den Lebenszyklus eines einzelnen Objekts dar; vermeiden Sie die Vermischung mehrerer Objekte.
Die acht oben genannten Diagrammtypen decken den gesamten Frontend-Entwicklungsprozess von der Anforderungsanalyse bis zur Bereitstellung ab. Zu wissen, „was man zeichnen soll“, ist jedoch nur der erste Schritt; die Wahl der richtigen Werkzeuge ist ebenso entscheidend.
ProcessOn, eine professionelle Online-Plattform für Diagrammerstellung und Zusammenarbeit, bietet Front-End-Entwicklern eine Komplettlösung für die Diagrammerstellung:
Umfangreiche Vorlagenbibliothek: Die ProcessOn-Vorlagen-Community bietet eine Vielzahl häufig verwendeter Diagrammtypen für die Benutzeroberfläche, darunter Sequenzdiagramme, Klassendiagramme, Anwendungsfalldiagramme, Flussdiagramme und Architekturdiagramme. Einfach klonen und mit einem Klick verwenden.
Mehrere Diagrammtypen werden unterstützt: ProcessOn unterstützt das professionelle Zeichnen von Standard-UML-Diagrammen (Sequenzdiagramme, Klassendiagramme, Anwendungsfalldiagramme, Zustandsdiagramme, Bereitstellungsdiagramme) sowie häufig verwendeter Flussdiagramme, Architekturdiagramme und Mindmaps.
KI-generierte Diagramme: Geben Sie einfach eine Textbeschreibung ein, um mit einem einzigen Klick Flussdiagramme, Mindmaps, Sequenzdiagramme und mehr zu generieren. Dadurch wird die Hürde für die Diagrammerstellung deutlich gesenkt.
Teamzusammenarbeit: Unterstützt die Online-Zusammenarbeit mehrerer Benutzer in Echtzeit. Das Frontend-Team kann gemeinsam Architekturskizzen und technische Dokumente pflegen, und jede Änderung speichert automatisch frühere Versionen.
Frage 1: Welche Diagramme müssen Front-End-Entwickler beherrschen?
A: Aufgrund der Häufigkeit und Wichtigkeit der Verwendung empfiehlt es sich, die Beherrschung folgender Diagrammtypen zu priorisieren: Sequenzdiagramme (besonders wichtig zur Verdeutlichung asynchroner Prozesse), Flussdiagramme (für die tägliche Geschäftslogik), Architekturdiagramme (unerlässlich für die Lösungsprüfung) und Klassendiagramme (für die Datenmodellierung in TypeScript-Projekten). Darauf aufbauend sollten Sie Anwendungsfalldiagramme (für die Anforderungsanalyse), Komponentendiagramme (für den Modulentwurf), Zustandsdiagramme (für die Zustandsverwaltung) und Bereitstellungsdiagramme (für die Bereitstellung) entsprechend den Projektphasen ergänzen.
Frage 2: Warum ist das Sequenzdiagramm das wichtigste Diagramm in der Frontend-Entwicklung?
A: Die fehleranfälligsten Stellen in der Frontend-Entwicklung liegen nicht in einzelnen Funktionen, sondern im Timing asynchroner Prozesse. Login, Zahlung, Polling, WebSocket-Wiederverbindung … diese Prozesse involvieren mehrere Systeme, und jede Zeitüberschreitung oder Störung in der Abfolge eines Schrittes führt zu Problemen. Sequenzdiagramme visualisieren alle Beteiligten der Aufrufkette, die Nachrichtenreihenfolge und die Rückgabewerte. Dadurch eignen sie sich optimal zur Abstimmung von Frontend- und Backend-Schnittstellen und zur Fehlerbehebung bei asynchronen Problemen.
Frage 3: Wie verwende ich Klassendiagramme in einem TypeScript-Projekt?
A: In TypeScript-Projekten entsprechen Klassendiagramme Schnittstellendefinitionen und Typdeklarationen. Die Definition des Datenmodells (z. B. Benutzer, Bestellung, Produkt) und seiner Beziehungen mithilfe von Klassendiagrammen vor Beginn der Programmierung kann wiederholte Änderungen an Typdefinitionen und Inkonsistenzen zwischen Frontend- und Backend-Schnittstellen während der Entwicklung verhindern. Klassendiagramme sind zudem eine wichtige Referenz zur Beurteilung des Umfangs der Auswirkungen bei Code-Refactoring.
Frage 4: Worin besteht der Unterschied zwischen einem Architekturdiagramm und einem Komponentendiagramm?
A: Architekturdiagramme konzentrieren sich auf die „Makroebene der Schichtung“ – wie viele Schichten das System hat, welche Technologien jede Schicht verwendet und wo sich die wichtigsten Module befinden; sie bieten eine globale Übersicht für alle. Komponentendiagramme hingegen konzentrieren sich auf die „Modulabhängigkeiten“ – welche Komponenten von welchen anderen Komponenten abhängen und ob Zirkelbezüge bestehen; sie bieten eine detaillierte Ansicht für Architekten und Kernentwickler. Beide ergänzen sich: Architekturdiagramme beantworten die Frage „Wie sieht das System aus?“, während Komponentendiagramme die Frage „Wie hängen die Module voneinander ab?“ beantworten.
Frage 5: Worin besteht der Unterschied zwischen einem Flussdiagramm und einem Sequenzdiagramm?
A: Flussdiagramme konzentrieren sich auf den Kontrollfluss und die Entscheidungslogik innerhalb eines einzelnen Systems – Eingabe → Verarbeitung → Bewertung → Ausgabe. Sequenzdiagramme hingegen konzentrieren sich auf die Reihenfolge der Nachrichtenübermittlung zwischen mehreren Systemen – wer sendet zuerst eine Nachricht an wen und wer antwortet wie? Vereinfacht gesagt: Flussdiagramme bieten eine „Einzelrechner“-Perspektive, während Sequenzdiagramme eine „Netzwerk“-Perspektive darstellen. Beide werden in der Frontend-Entwicklung benötigt – Flussdiagramme für Geschäftslogik und Sequenzdiagramme für API-Aufrufe.
Frage 6: Kann ProcessOn UML-Diagramme zeichnen?
A: Ja. ProcessOn unterstützt alle gängigen UML-Diagrammtypen, darunter Sequenzdiagramme, Klassendiagramme, Anwendungsfalldiagramme, Zustandsdiagramme und Bereitstellungsdiagramme. Die Community bietet zahlreiche Vorlagen, die direkt kopiert werden können. Auch häufig verwendete Diagramme der Frontend-Entwicklung wie Flussdiagramme, Architekturdiagramme, Gantt-Diagramme und Mindmaps werden unterstützt – alle Anforderungen werden auf einer einzigen Plattform abgedeckt. Die KI-Funktionen von ProcessOn ermöglichen zudem die Diagrammerstellung per Mausklick anhand von Textbeschreibungen und senken so die Einstiegshürde für die Diagrammerstellung weiter.
