W programowaniu front-end kod stanowi zaledwie jedną trzecią obciążenia – pozostałe dwie trzecie dotyczą zrozumienia wymagań, projektowania architektury, dopasowywania rozwiązań i rozwiązywania problemów. Diagramy są podstawowym narzędziem przekształcania tych „niewidzialnych myśli” w „widoczny konsensus”.
Wielu programistów front-end jest przyzwyczajonych do „otwierania IDE i pisania kodu bezpośrednio”, polegając na pamięciowym zapamiętywaniu i komunikacji werbalnej w obliczu złożonych wymagań. Jednak gdy projekt rozrasta się do dziesiątek stron, setek komponentów i wymaga współpracy międzyzespołowej, utrata transmisji informacji rośnie wykładniczo bez wsparcia diagramów – co prowadzi do trudności w komunikacji podczas przeglądów rozwiązań technicznych , trudności ze znalezieniem łańcuchów zależności podczas rozwiązywania problemów oraz do tego, że nowi pracownicy nie rozumieją, jak wygląda system nawet po trzech miesiącach pracy.
Wykresy to nie „raporty dla szefa”, ale raczej narzędzie do myślenia i język komunikacji dla programistów front-end. W tym artykule przedstawiono praktyczne podejście, omawiając osiem podstawowych typów wykresów, które należy opanować w całym procesie rozwoju front-endu – od analizy wymagań, przez projektowanie architektury, modelowanie kodu, po wdrożenie i utrzymanie – oraz podpowiadając, kiedy je rysować, co rysować i jak.

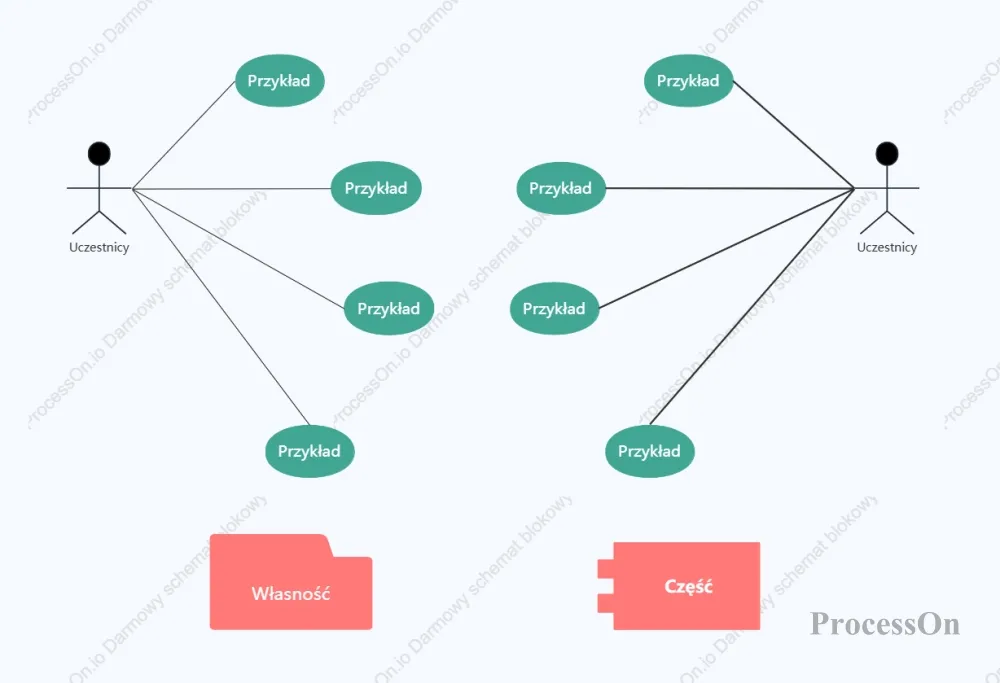

Diagramy przypadków użycia to diagramy w języku UML (Unified Modeling Language) służące do opisu granic funkcjonalnych systemu oraz interakcji między użytkownikami a systemem. Nie ma dla nich znaczenia, jak zaimplementowane są funkcje, a jedynie to, kto może „co zrobić” w systemie.
Podstawową przyczyną niejasnych wymagań w wielu projektach front-end nie jest to, że dokumentacja wymagań nie jest wystarczająco szczegółowa, ale to, że wszystkie strony nie osiągnęły konsensusu co do tego, „co system powinien robić”. Diagramy przypadków użycia rozwiązują ten problem w najprostszy sposób – kreślą korelację między „rolami użytkowników” a „punktami funkcjonalnymi”, ułatwiając zespołom produktowym, projektowym i programistycznym zrozumienie ich na pierwszy rzut oka.

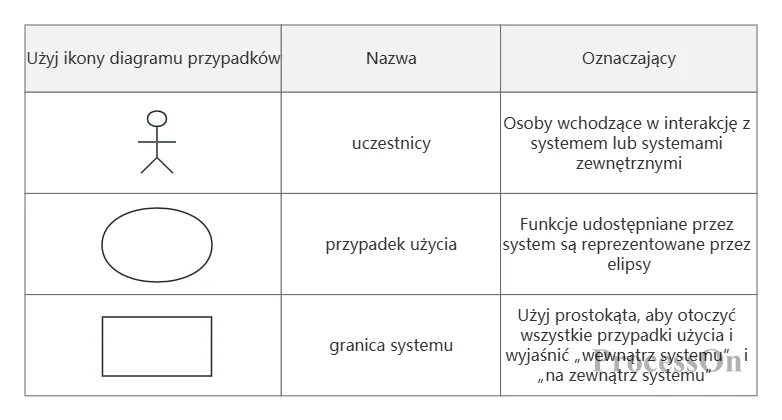

Podstawowe elementy diagramów przypadków użycia
Podstawową wartością diagramów przypadków użycia jest określenie zakresu; nie trzeba ich rysować zbyt szczegółowo .
Każdy przypadek użycia jest nazwany za pomocą frazy składającej się z czasownika i rzeczownika, np. „Złóż zamówienie” lub „Zresetuj hasło” .
Jeśli pomiędzy uczestnikami istnieje relacja dziedziczenia (np. „użytkownik VIP” dziedziczy po „zwykłym użytkowniku”), jest to oznaczone uogólnioną strzałką .

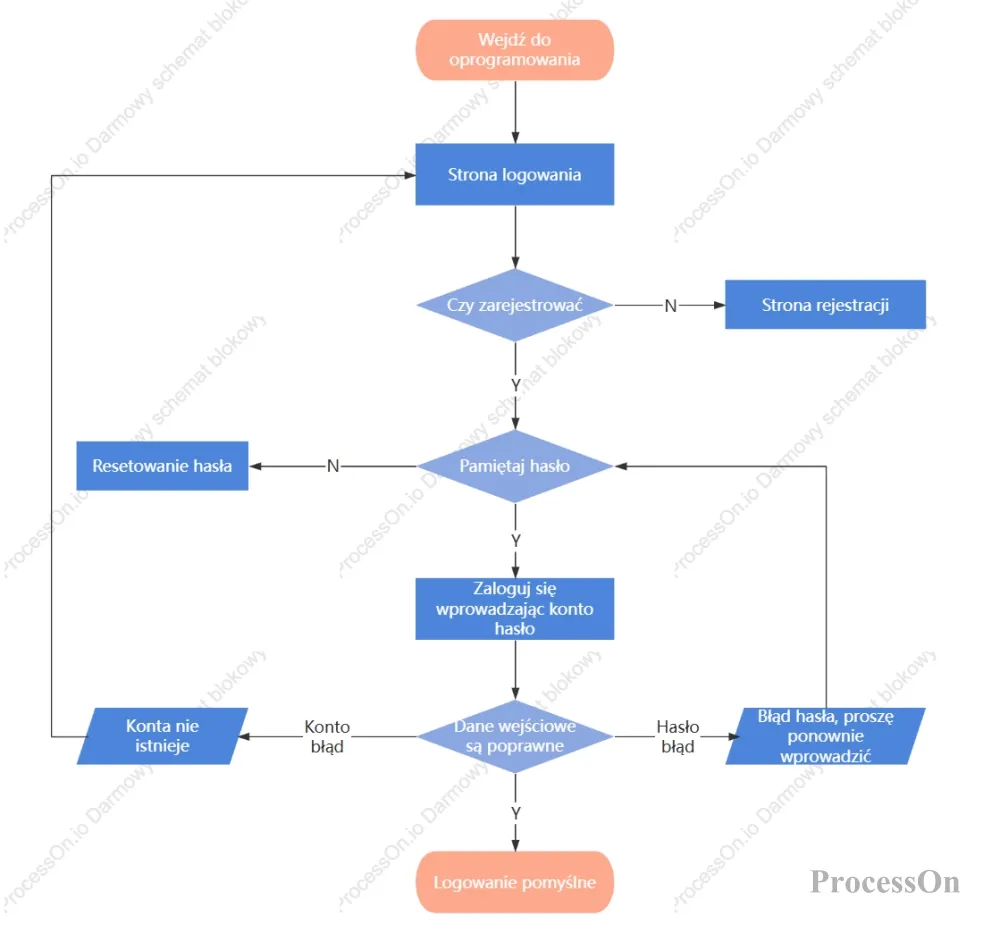

Schemat blokowy to diagram służący do opisu procesu biznesowego, kroków operacyjnych lub logiki algorytmicznej. Wykorzystuje symbole graficzne i strzałki, aby pokazać pełną ścieżkę realizacji od początku do końca.
W programowaniu front-end schematy blokowe są wykorzystywane w wielu scenariuszach:
Podział logiki biznesowej: Na przykład „proces rejestracji użytkownika” — wprowadź informacje → weryfikacja za pomocą telefonu komórkowego → weryfikacja za pomocą adresu e-mail → powodzenie/niepowodzenie rejestracji
Projekt przepływu interakcji: Na przykład „proces realizacji zamówienia w koszyku zakupowym” — wybierz adres → wybierz metodę płatności → potwierdź zamówienie → zapłać → informacja zwrotna o wyniku
Projektowanie algorytmów front-end: takich jak logika renderowania „wirtualnego przewijania list” i drzewo decyzyjne do walidacji formularza.
Największą zaletą diagramów przepływu jest możliwość wyraźnego przedstawienia domniemanych „osądów logicznych” — każdy diament (węzeł osądu) stanowi potencjalne miejsce błędu, a jego narysowanie pozwala zespołowi na wspólną jego analizę.

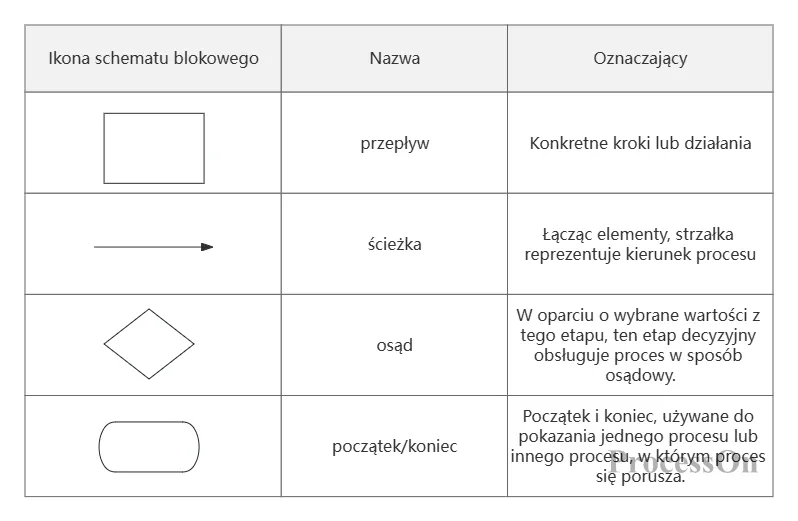

Główne elementy schematu blokowego
Każdy węzeł decyzyjny musi mieć dokładnie dwa wyjścia (tak/nie lub określone warunki).
Przepływ powinien przebiegać od góry do dołu i od lewej do prawej, w miarę możliwości, unikając przecięć strzałek.
Zaleca się, aby złożone procesy podzielić na wiele podprocesów, do których można odwoływać się za pomocą węzłów „podprocesów”.

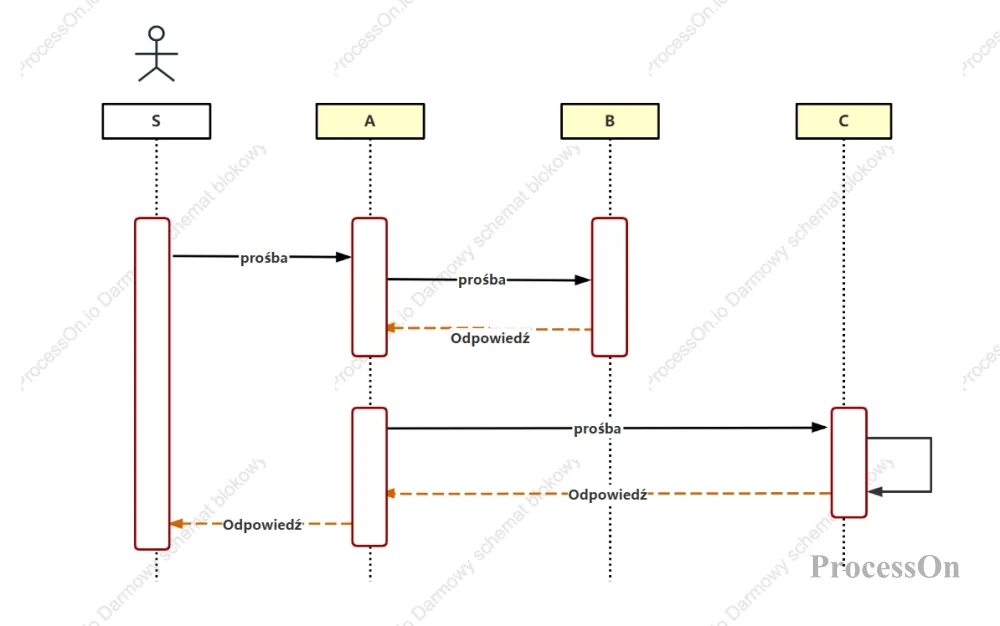

Diagramy sekwencji to najważniejszy typ diagramów interakcji UML, służący do przedstawienia procesu przekazywania komunikatów między wieloma obiektami w kolejności chronologicznej. Jasno pokazują one „kto co, do kogo najpierw wysłał, a następnie kto co wykonał” za pomocą pionowej osi czasu i poziomej linii życia.
Diagramy sekwencji są bez wątpienia najważniejszymi diagramami w rozwoju front-end.
Miejsca, w których najczęściej pojawiają się błędy w programowaniu front-end, często nie znajdują się w obrębie konkretnej funkcji, ale w synchronizacji procesów asynchronicznych. Na przykład:
Proces logowania OAuth2: Użytkownik klika przycisk logowania → Front-end wysyła żądanie → Warstwa BFF przekazuje dalej → Usługa uwierzytelniania weryfikuje → Zwraca token → Ustawia plik cookie → Przekierowuje do strony głównej
Proces wywołania zwrotnego płatności: Płatność użytkownika → Wywołanie zwrotne strony trzeciej → Przetwarzanie zaplecza → Sondowanie statusu front-endu → Aktualizacja statusu zamówienia → Wyświetlanie wyników
Procesy te obejmują wiele systemów (frontend, BFF, usługi backend, zewnętrzne API), a każde przekroczenie limitu czasu, awaria lub nieuporządkowana sekwencja na dowolnym etapie może prowadzić do awarii w środowisku użytkownika. Diagramy sekwencji wizualizują wszystkich uczestników, kolejność komunikatów i wyniki zwrotne w całym łańcuchu wywołań, co czyni je najlepszym narzędziem do ujednolicania protokołów interfejsu między frontendem a backendem.

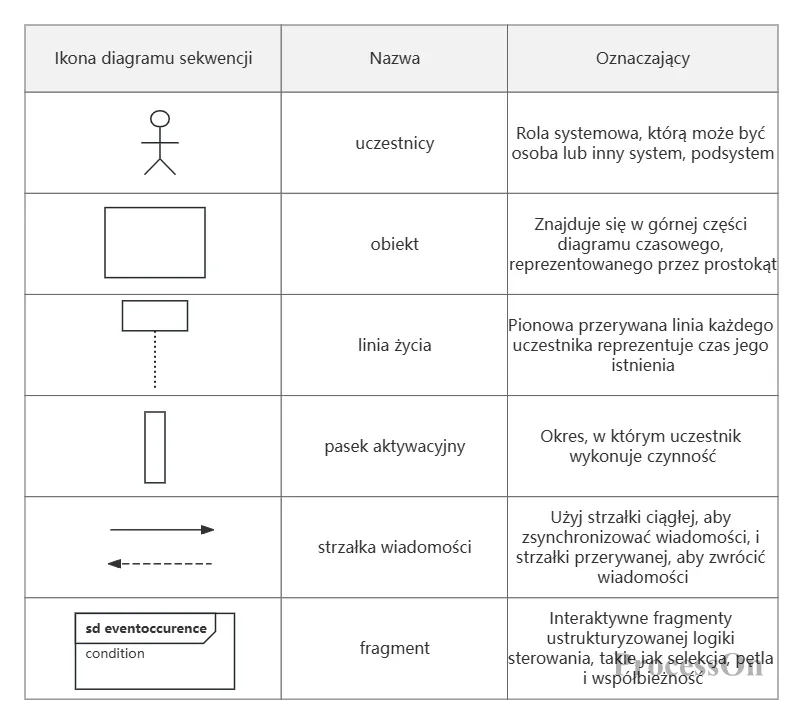

Główne elementy diagramu sekwencji czasowej
Uczestnicy ustawiają się od lewej do prawej, przy czym inicjator zwykle znajduje się na samym lewym końcu.
Kierunek strzałki wskazuje przepływ wiadomości; strzałka powrotu jest reprezentowana przez linię przerywaną.
Każda wiadomość powinna zawierać krótki opis, np. „POST /api/login” lub „Zwraca token”.
Gdy zaangażowane są gałęzie warunkowe, należy je otoczyć fragmentami alt i opt.

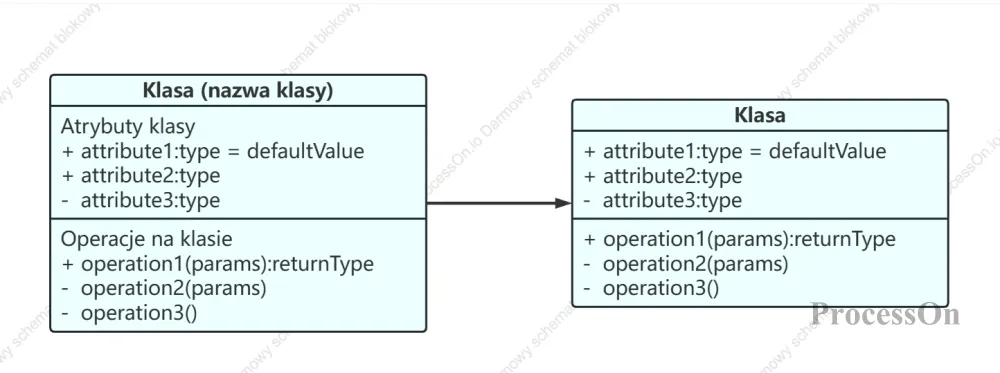

Diagram klas to diagram w UML służący do opisu statycznej struktury systemu, pokazujący atrybuty, metody i relacje między klasami (lub interfejsami).
Język TypeScript stał się standardową funkcją w programowaniu front-end, a diagramy klas to narzędzia wizualizujące relacje między definicjami interfejsu TypeScript, deklaracjami typów i właściwościami komponentów.
W dużych projektach front-endowych projekt modelu danych bezpośrednio determinuje łatwość utrzymania kodu. Diagramy klas pomagają zespołowi określić, „jak powinna wyglądać struktura danych i jak moduły powinny się do siebie odwoływać” przed napisaniem kodu, unikając w ten sposób wykrycia konfliktów definicji typów i niezgodności interfejsów w trakcie tworzenia.

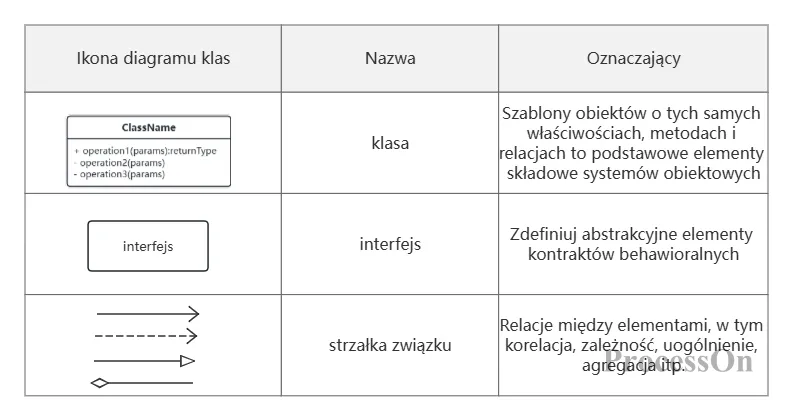

Podstawowe elementy diagramów klas
Na diagramie klas „klasa” odpowiada interfejsowi lub klasie w TypeScript.
Znak + przed atrybutem oznacza publiczny, znak - oznacza prywatny, a znak # oznacza chroniony.
Dziedziczenie jest reprezentowane przez strzałkę w kształcie pustego trójkąta (np. „VIPUser dziedziczy po użytkowniku”), podczas gdy implementacja interfejsu jest reprezentowana przez przerywany pusty trójkąt.
Diagram komponentów służy do zilustrowania fizycznych komponentów systemu (takich jak moduły, biblioteki i usługi) oraz zależności między nimi. Odpowiada on na pytanie: „Jakie niezależnie wdrażalne jednostki tworzą system i jak są one od siebie zależne?”.
Współczesne projekty front-end są niemal w całości tworzone z wykorzystaniem komponentów – komponentów React/Vue, pakietów NPM, mikro-podaplikacji front-end, warstw BFF, zestawów SDK innych firm… Jeśli zależności między tymi „komponentami” nie są wizualizowane, łatwo mogą pojawić się problemy, takie jak zależności cykliczne, konflikty wersji i nieuporządkowana kolejność kompilacji. Diagramy komponentów pomagają zespołom z wyprzedzeniem identyfikować ryzyka związane z zależnościami w procesie projektowania architektury.

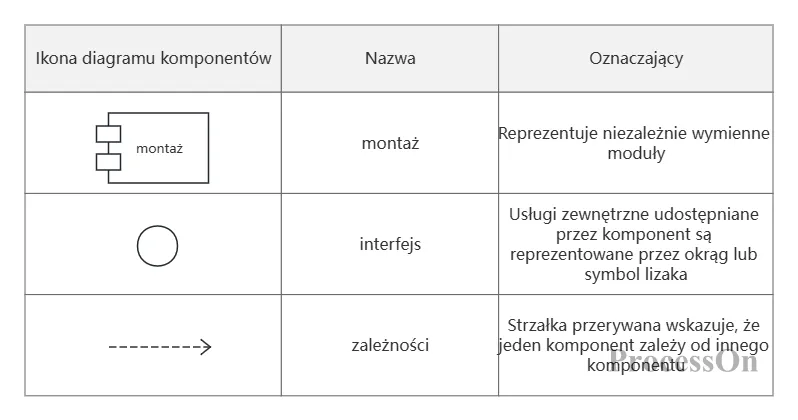

Główne elementy diagramu komponentów
Wykresy komponentów skupiają się na zależnościach na poziomie modułu i nie zagłębiają się w klasy ani funkcje.
Zależności powinny być w miarę możliwości jednokierunkowe, aby uniknąć zależności cyklicznych.
Interfejsy wystawione na działanie świata zewnętrznego są oznaczone symbolem lizaka.

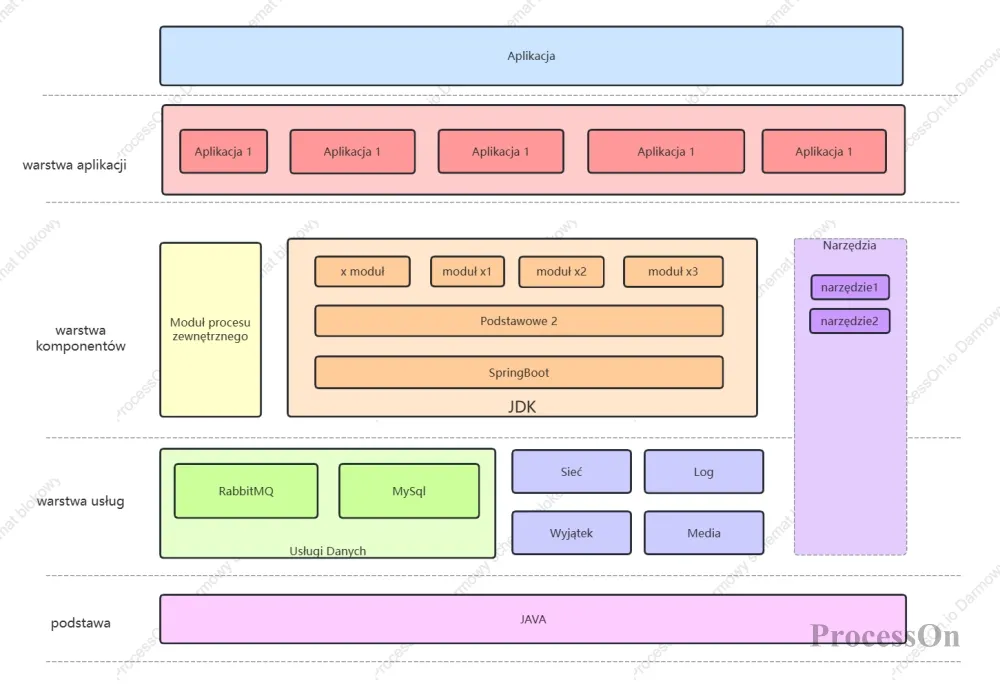

Diagramy architektury to jeden z najpopularniejszych typów diagramów w programowaniu front-end, używany do zilustrowania ogólnej struktury, warstwowego projektu, podziału modułów i wyboru technologii systemu. Chociaż nie jest to standardowy diagram UML, jest najczęściej używany w praktyce.
Prosty diagram architektury z kilkoma komponentami
Diagram architektury to „ogólna mapa” projektu front-end. Niezależnie od tego, czy chodzi o przegląd rozwiązań technicznych, szkolenie nowych pracowników, czy zapewnienie globalnej perspektywy podczas rozwiązywania problemów, diagram architektury jest zawsze pierwszym używanym diagramem. Dobry diagram architektury powinien pozwolić czytelnikowi zrozumieć, „ile warstw ma system, jakie są funkcje każdej warstwy i gdzie znajdują się kluczowe moduły” w ciągu 10 sekund.
Struktura warstwowa: od góry do dołu wygląda ona zazwyczaj następująco: „Warstwa dostępu użytkownika → Warstwa aplikacji → Warstwa usług → Warstwa danych”.
Podział modułów: Każda warstwa jest podzielona na niezależne moduły na podstawie dziedziny biznesu lub funkcji.
Adnotacja stosu technologicznego: Adnotacja dotycząca wyboru technologii (np. React, Node.js, Redis) w kluczowych modułach.
Zależności zewnętrzne: Oznacz usługi innych firm i usługi w chmurze przerywanymi polami lub różnymi kolorami.
Warstwy stanowią istotę diagramu architektury — każda warstwa ma jedną odpowiedzialność i wyraźne granice.
Kierunek strzałki wskazuje kierunek przepływu danych lub połączenia. Kierunki te powinny być spójne.
Nie umieszczaj wszystkich szczegółów na jednym diagramie; dąż do „jasności na poziomie makro” w diagramach architektury.

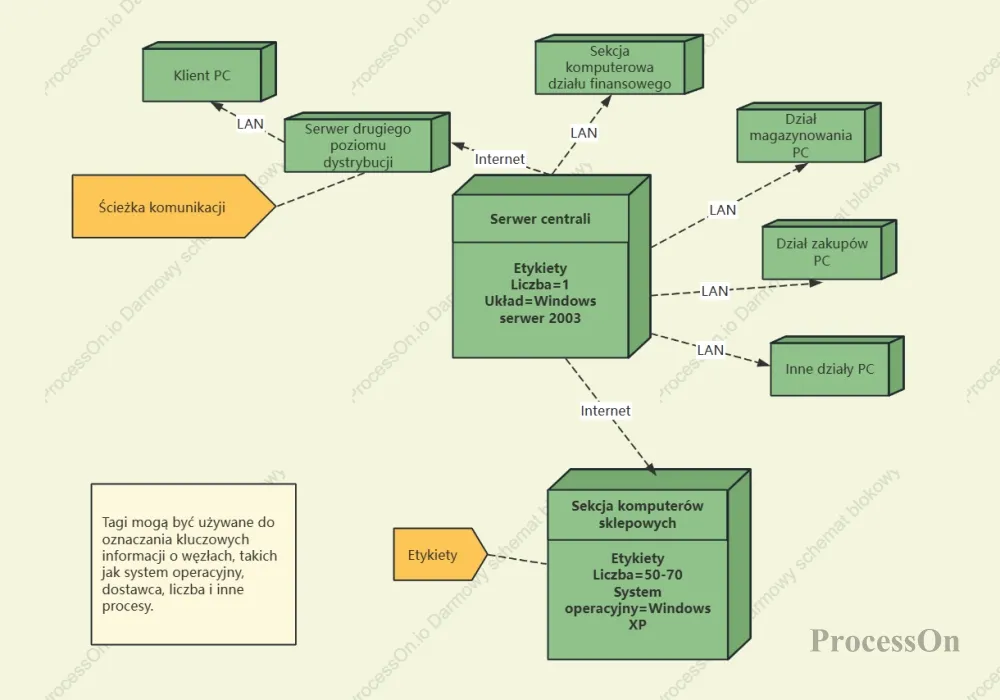

Diagram wdrożenia to diagram UML służący do przedstawienia fizycznej struktury wdrożenia systemu, w tym rozmieszczenia serwerów, kontenerów, urządzeń sieciowych i komponentów oprogramowania na sprzęcie.
Choć wdrażaniem zajmuje się zazwyczaj zespół operacyjny, równie ważne jest, aby programiści front-end rozumieli diagram wdrożenia:
Konfiguracja CI/CD: Zrozumienie, w jakim środowisku wdrażane są artefakty kompilacji front-endu i w jaki sposób są one dystrybuowane do CDN.
Rozwiązywanie problemów w zależności od środowiska: Środowiska programistyczne, testowe, przedpremierowe i produkcyjne mają różne struktury wdrożeń. Diagramy wdrożeń pomagają określić, „dlaczego środowisko testowe działa poprawnie, a środowisko produkcyjne zgłasza błędy”.
Wdrażanie kontenerowe: zrozumienie sposobu wdrażania aplikacji front-end w kontenerach Docker lub klastrach Kubernetes

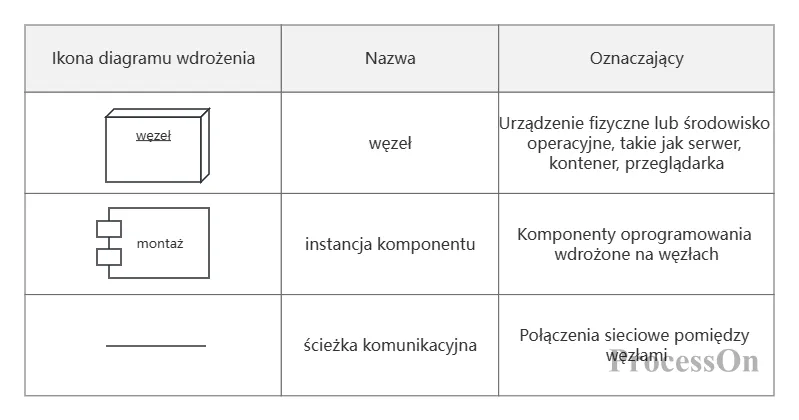

Podstawowe elementy diagramu wdrożenia
Węzły są reprezentowane przez sześciany, a komponenty wewnątrz węzła są reprezentowane przez prostokąty.
Węzły adnotacji zawierają kluczowe informacje, takie jak system operacyjny i środowisko wykonawcze.
Ścieżka komunikacji jest oznaczona protokołem (np. HTTP/HTTPS, WebSocket).
Diagram stanów służy do opisywania wszystkich stanów, w jakich obiekt może znajdować się w trakcie cyklu życia, a także zdarzeń i warunków wyzwalających zmiany stanów.

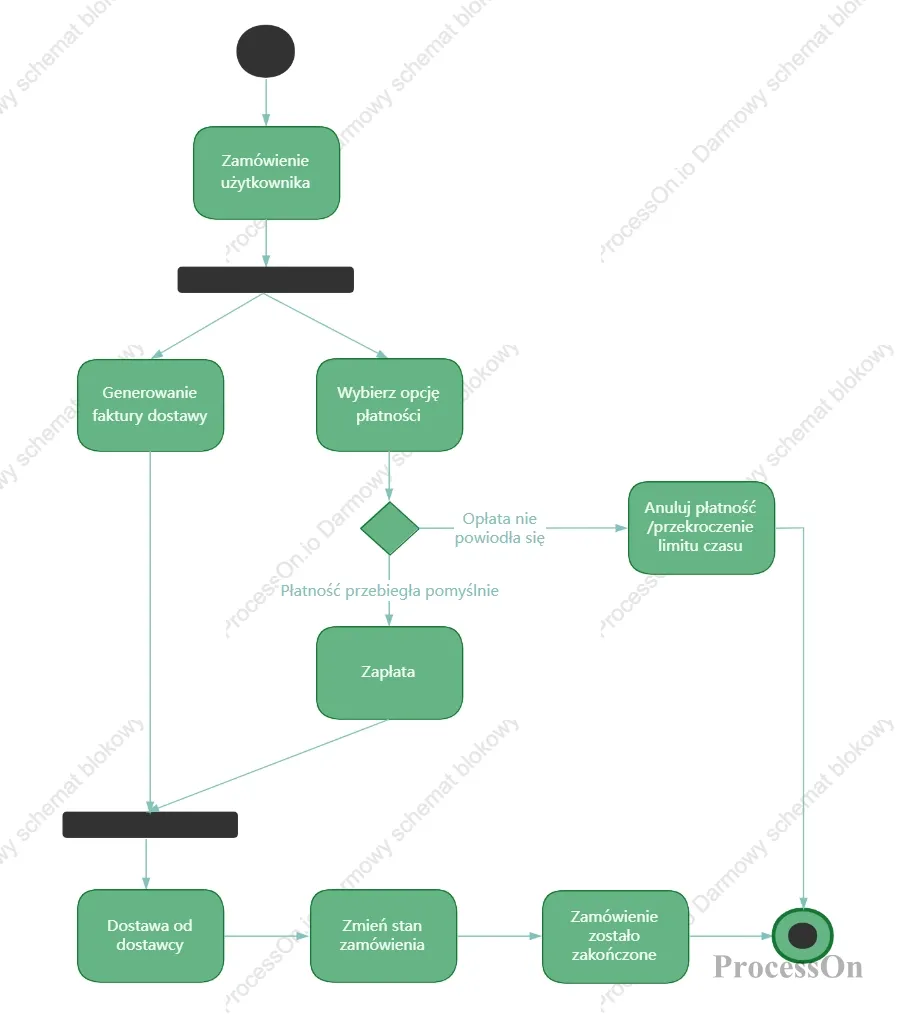

Schemat aktywności procesu zakupów online użytkownika
W programowaniu front-end zarządzanie stanem jest jednym z najbardziej złożonych zagadnień. Niezależnie od tego, czy chodzi o useState/useReducer w React, reaktywne dane w Vue, czy globalne biblioteki stanów, takie jak Redux/Zustand, wszystkie one w zasadzie zarządzają „stanem” i „przejściami między stanami”.
Diagramy stanów zapewniają przejrzysty przegląd stanów komponentu interfejsu użytkownika lub jednostki biznesowej oraz warunków, w jakich te stany się zmieniają, co czyni je niezbędnym narzędziem do projektowania rozwiązań do zarządzania stanem.

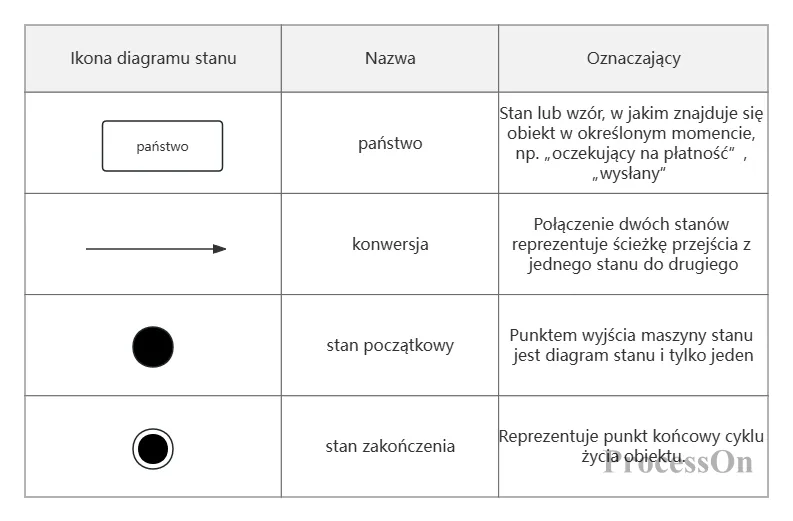

Główne elementy diagramu stanu
Każdy status jest nazywany w formacie „przymiotnik + rzeczownik”, np. „Zalogowano” lub „Ładowanie”.
Każda konwersja jest uruchamiana po spełnieniu pewnego warunku, np. „użytkownik kliknie przycisk Wyślij”.
Diagram stanu przedstawia cykl życia pojedynczego obiektu; należy unikać mieszania wielu obiektów.
Osiem powyższych typów wykresów obejmuje cały proces rozwoju front-endu, od analizy wymagań po wdrożenie. Jednak wiedza o tym, „co narysować”, to dopiero pierwszy krok; równie ważny jest wybór odpowiednich narzędzi.
ProcessOn, profesjonalna platforma do tworzenia wykresów i współpracy online, zapewnia programistom front-end kompleksowe rozwiązanie do tworzenia wykresów:
Obszerna biblioteka szablonów: Społeczność szablonów ProcessOn obejmuje różnorodne, często używane typy diagramów front-end, w tym diagramy sekwencji, diagramy klas, diagramy przypadków użycia, schematy blokowe i diagramy architektury. Wystarczy je sklonować i używać jednym kliknięciem.
Obsługiwane są różne typy diagramów: ProcessOn obsługuje profesjonalne rysowanie standardowych diagramów UML (diagramy sekwencji, diagramy klas, diagramy przypadków użycia, diagramy stanu, diagramy wdrożenia), a także często używanych schematów blokowych, diagramów architektury i map myśli.
Diagramy generowane przez sztuczną inteligencję: Wystarczy wprowadzić opis tekstowy, aby jednym kliknięciem wygenerować schematy blokowe, mapy myśli, diagramy sekwencji i inne elementy, co znacznie obniża barierę tworzenia diagramów.
Współpraca zespołowa: Obsługuje współpracę online w czasie rzeczywistym między wieloma użytkownikami. Zespół front-end może wspólnie zarządzać diagramami architektury i dokumentacją techniczną, a każda modyfikacja automatycznie zapisuje wersje historyczne.
P1: Jakie wykresy muszą opanować front-end developerzy?
A: Biorąc pod uwagę częstotliwość i wagę użycia, zaleca się priorytetowe opanowanie: diagramów sekwencji (najważniejszych dla wyjaśnienia procesów asynchronicznych), schematów blokowych (do codziennej logiki biznesowej), diagramów architektury (niezbędnych do przeglądu rozwiązań) oraz diagramów klas (do modelowania danych w projektach TypeScript). Bazując na tym fundamencie, należy uzupełnić diagramy przypadków użycia (do analizy wymagań), diagramy komponentów (do projektowania modułów), diagramy stanu (do zarządzania stanem) oraz diagramy wdrożenia (do wdrażania) zgodnie z fazami projektu.
P2: Dlaczego diagram sekwencji jest najważniejszym diagramem w programowaniu front-end?
O: Najbardziej podatne na błędy obszary w programowaniu front-end nie znajdują się w obrębie konkretnej funkcji, ale w synchronizacji procesów asynchronicznych. Logowanie, płatności, odpytywanie, ponowne łączenie WebSocket… te procesy obejmują wiele systemów, a każde przekroczenie limitu czasu lub zaburzenie kolejności dowolnego kroku spowoduje problemy. Diagramy sekwencji wizualizują wszystkich uczestników łańcucha wywołań, kolejność komunikatów i wyniki zwrotne, co czyni je najlepszym narzędziem do synchronizacji interfejsów front-end i back-end oraz rozwiązywania problemów asynchronicznych.
P3: Jak używać diagramów klas w projekcie TypeScript?
O: W projektach TypeScript diagramy klas odpowiadają definicjom interfejsów i deklaracjom typów. Zdefiniowanie modelu danych (takiego jak Użytkownik, Zamówienie, Produkt) i ich relacji za pomocą diagramów klas przed rozpoczęciem kodowania pozwala uniknąć wielokrotnych modyfikacji definicji typów i niespójności między interfejsami front-end i back-end podczas tworzenia kodu. Diagramy klas stanowią również ważne źródło odniesienia do oceny zakresu wpływu refaktoryzacji kodu.
P4: Jaka jest różnica między diagramem architektury a diagramem komponentów?
A: Diagramy architektury koncentrują się na „warstwowaniu na poziomie makro” – ile warstw ma system, jakich technologii używa każda warstwa i gdzie znajdują się kluczowe moduły; to globalny widok dla wszystkich. Diagramy komponentów koncentrują się na „zależnościach między modułami” – które komponenty zależą od których i czy występują zależności cykliczne; to szczegółowy widok dla architektów i głównych programistów. Diagramy te wzajemnie się uzupełniają – diagramy architektury odpowiadają na pytanie „jak wygląda system”, a diagramy komponentów – na pytanie „jak moduły są od siebie zależne”.
P5: Jaka jest różnica między schematem blokowym a diagramem sekwencji?
A: Diagramy blokowe koncentrują się na przepływie sterowania i logice decyzyjnej w ramach jednego systemu – wejście → przetwarzanie → ocena → wyjście. Diagramy sekwencji koncentrują się na kolejności przekazywania komunikatów między wieloma systemami – kto wysyła komunikat do kogo pierwszy i kto odpowiada jaką treścią. Mówiąc prościej: diagramy blokowe przedstawiają perspektywę „pojedynczej maszyny”, podczas gdy diagramy sekwencji – perspektywę „sieciową”. Oba są niezbędne w programowaniu front-end – diagramy blokowe służą do wizualizacji logiki biznesowej, a diagramy sekwencji do wywołań API.
P6: Czy ProcessOn potrafi rysować diagramy UML?
O: Tak. ProcessOn obsługuje pełen zakres typów diagramów UML, w tym diagramy sekwencji, diagramy klas, diagramy przypadków użycia, diagramy stanu i diagramy wdrożenia. Społeczność szablonów oferuje dużą liczbę szablonów, które można bezpośrednio klonować. Obsługuje również diagramy często używane w programowaniu front-end, takie jak schematy blokowe, diagramy architektury, wykresy Gantta i mapy myśli, zaspokajając wszystkie potrzeby na jednej platformie. Możliwości sztucznej inteligencji ProcessOn pozwalają również na generowanie diagramów jednym kliknięciem z opisów tekstowych, co dodatkowo obniża barierę wejścia w proces tworzenia diagramów.
