En el desarrollo front-end, el código representa solo un tercio del trabajo; los dos tercios restantes se dedican a comprender los requisitos, diseñar la arquitectura, alinear las soluciones y solucionar problemas. Los diagramas son la herramienta fundamental para transformar estas "ideas invisibles" en un "consenso visible".
Muchos desarrolladores front-end están acostumbrados a "abrir el IDE y escribir código directamente", basándose en la memorización y la comunicación verbal cuando se enfrentan a requisitos complejos. Sin embargo, cuando un proyecto crece hasta alcanzar decenas de páginas, cientos de componentes e implica la colaboración entre equipos, la pérdida de transmisión de información aumenta exponencialmente sin el apoyo de diagramas, lo que genera dificultades de comunicación durante las revisiones de soluciones técnicas , dificultades para encontrar cadenas de dependencias durante la resolución de problemas y que los nuevos empleados no comprendan la estructura del sistema incluso después de tres meses en el puesto.
Los diagramas no son "informes para el jefe", sino una herramienta de pensamiento y un lenguaje de comunicación para los desarrolladores front-end. Este artículo adopta un enfoque práctico, describiendo ocho tipos de diagramas esenciales que se deben dominar a lo largo de todo el proceso de desarrollo front-end —desde el análisis de requisitos hasta el diseño de la arquitectura, desde el modelado del código hasta la implementación y el mantenimiento— y explicando cuándo, qué y cómo dibujarlos.
Los diagramas de casos de uso son diagramas en UML (Lenguaje Unificado de Modelado) que se utilizan para describir los límites funcionales de un sistema y la interacción entre los usuarios y el sistema. No les importa cómo se implementan las funciones, sino quién puede "hacer qué" en el sistema.
Diagrama de casos de uso de UML
La causa principal de la falta de claridad en los requisitos en muchos proyectos de front-end no radica en que el documento de requisitos no sea lo suficientemente detallado, sino en que todas las partes involucradas no han llegado a un consenso sobre "qué debería hacer el sistema". Los diagramas de casos de uso resuelven este problema de la manera más sencilla: muestran la correspondencia entre los "roles de usuario" y los "puntos funcionales", lo que facilita la comprensión a simple vista por parte de los equipos de producto, diseño y desarrollo.

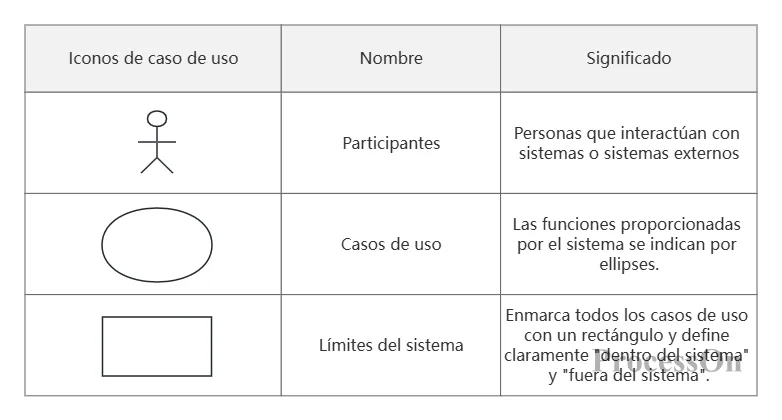

Elementos básicos de los diagramas de casos de uso
El valor fundamental de los diagramas de casos de uso reside en definir el alcance; no es necesario dibujarlos con demasiado detalle .
Cada caso de uso se nombra mediante una frase compuesta por un verbo y un sustantivo, como "Enviar pedido" o "Restablecer contraseña" .
Si existe una relación de herencia entre los participantes (como que "usuario VIP" herede de "usuario regular"), se indica mediante una flecha generalizada .
Un diagrama de flujo es un diagrama que se utiliza para describir un proceso empresarial, pasos operativos o lógica algorítmica. Utiliza símbolos gráficos y flechas para mostrar la ruta de ejecución completa de principio a fin.
Plantilla de diagrama de flujo básico
En el desarrollo front-end, los diagramas de flujo se utilizan en una amplia gama de escenarios:
Desglose de la lógica de negocio: Por ejemplo, el "proceso de registro de usuario": completar información → verificación del teléfono móvil → verificación del correo electrónico → éxito/fracaso del registro
Diseño del flujo de interacción: Por ejemplo, el "proceso de pago del carrito de compras": seleccionar dirección → seleccionar método de pago → confirmar pedido → pagar → retroalimentación del resultado
Diseño de algoritmos de interfaz: como la lógica de renderizado del "desplazamiento virtual de listas" y el árbol de decisiones para la validación de formularios.
El mayor valor de los diagramas de flujo reside en hacer explícitos los "juicios lógicos" implícitos: cada rombo (nodo de juicio) es un posible punto de error, y dibujarlo permite al equipo revisarlo en conjunto.

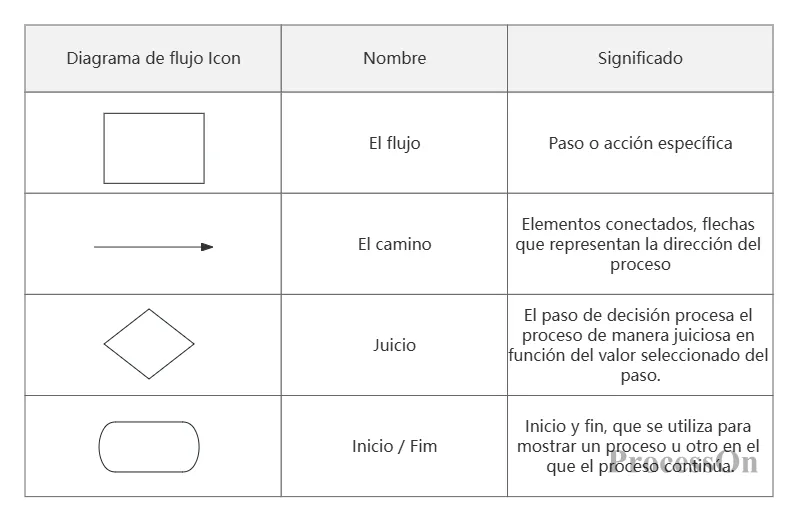

Elementos básicos de un diagrama de flujo
Cada nodo de decisión debe tener exactamente dos salidas (sí/no o condiciones específicas).
El flujo debe mantenerse de arriba hacia abajo y de izquierda a derecha en la medida de lo posible, evitando las intersecciones de flechas.
Se recomienda dividir los procesos complejos en múltiples subprocesos, a los que se puede hacer referencia mediante nodos de "subproceso".
Los diagramas de secuencia son el tipo más importante de diagramas de interacción UML, utilizados para mostrar el proceso de paso de mensajes entre múltiples objetos en orden cronológico. Presentan claramente "quién envió qué a quién primero y luego quién hizo qué" mediante una línea de tiempo vertical y una línea de vida horizontal.
Los diagramas de secuencia son los diagramas más importantes en el desarrollo front-end, sin excepción.
Los puntos más propensos a errores en el desarrollo front-end a menudo no se encuentran dentro de una función específica, sino más bien en la sincronización de los procesos asíncronos. Por ejemplo:
Proceso de inicio de sesión OAuth2: El usuario hace clic en iniciar sesión → El frontend envía la solicitud → La capa BFF la reenvía → El servicio de autenticación verifica → Devuelve el token → Establece la cookie → Redirige a la página de inicio
Proceso de devolución de llamada de pago: Pago del usuario → Devolución de llamada de terceros → Procesamiento en el backend → Consulta del estado en el frontend → Actualización del estado del pedido → Visualización del resultado
Estos procesos involucran múltiples sistemas (frontend, BFF, servicios de backend, API de terceros), y cualquier tiempo de espera agotado, fallo o secuencia desordenada en cualquier paso puede provocar un fallo en la experiencia del usuario. Los diagramas de secuencia visualizan a todos los participantes, el orden de los mensajes y los resultados de retorno en toda la cadena de llamadas, lo que los convierte en la mejor herramienta para alinear los protocolos de interfaz entre el frontend y el backend.

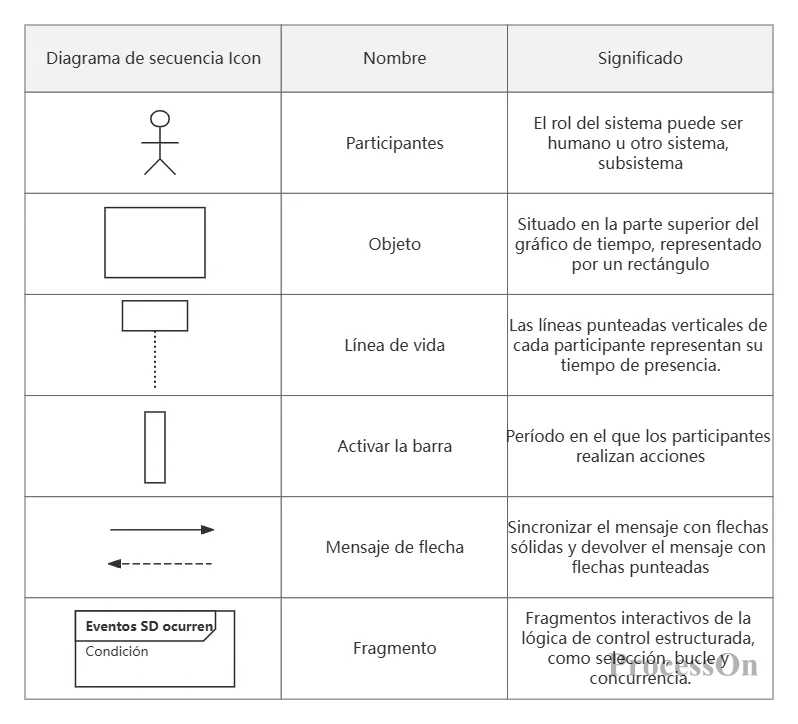

Elementos básicos de un diagrama de secuencia temporal
Los participantes se colocan de izquierda a derecha, y el iniciador suele estar en el extremo izquierdo.
La dirección de la flecha indica el flujo del mensaje; la flecha de retorno está representada por una línea discontinua.
Cada mensaje debe incluir una breve descripción, como "POST /api/login" o "Devuelve token".
Cuando se trate de bifurcaciones condicionales, envuélvalas con fragmentos alt y opt.
Un diagrama de clases es un diagrama en UML que se utiliza para describir la estructura estática de un sistema, mostrando los atributos, los métodos y las relaciones entre las clases (o interfaces).
TypeScript se ha convertido en una característica estándar en el desarrollo front-end, y los diagramas de clases son herramientas que visualizan las relaciones entre las definiciones de interfaz, las declaraciones de tipo y las propiedades de los componentes de TypeScript.
En proyectos front-end a gran escala, el diseño del modelo de datos determina directamente la mantenibilidad del código. Los diagramas de clases ayudan al equipo a determinar "cómo debe ser la estructura de datos y cómo deben referenciarse los módulos entre sí" antes de escribir el código, evitando así el descubrimiento de conflictos de definición de tipos y desajustes de interfaz a mitad del desarrollo.

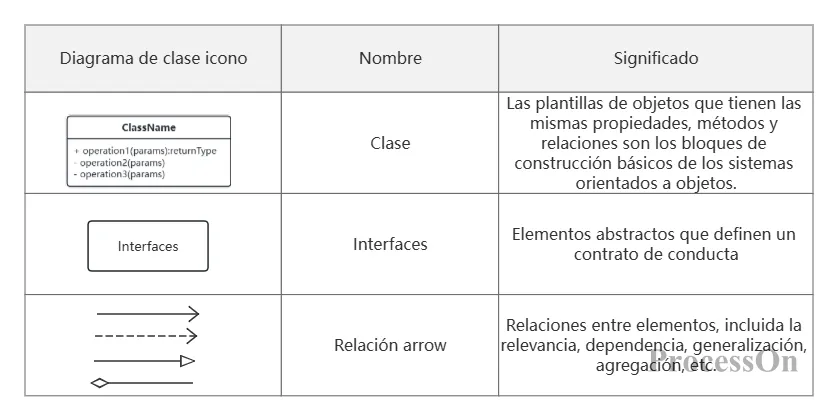

Elementos básicos de los diagramas de clases
En un diagrama de clases, una "clase" corresponde a una interfaz o clase en TypeScript.
El signo + delante de un atributo indica público, el signo - indica privado y el símbolo # indica protegido.
La herencia se representa mediante una flecha triangular hueca (por ejemplo, "VIPUser hereda de User"), mientras que la implementación de la interfaz se representa mediante un triángulo hueco discontinuo.
Un diagrama de componentes se utiliza para ilustrar los componentes físicos de un sistema (como módulos, bibliotecas y servicios) y las dependencias entre ellos. Responde a la pregunta: "¿Qué unidades desplegables de forma independiente componen el sistema y cómo dependen unas de otras?".
Los proyectos front-end modernos se desarrollan casi en su totalidad mediante componentes: componentes de React/Vue, paquetes NPM, subaplicaciones de micro-frontend, capas BFF, SDK de terceros, etc. Si no se visualizan las dependencias entre estos componentes, pueden surgir fácilmente problemas como dependencias circulares, conflictos de versiones y desorden en el orden de compilación. Los diagramas de componentes ayudan a los equipos a identificar los riesgos de dependencia con antelación durante el proceso de diseño de la arquitectura.

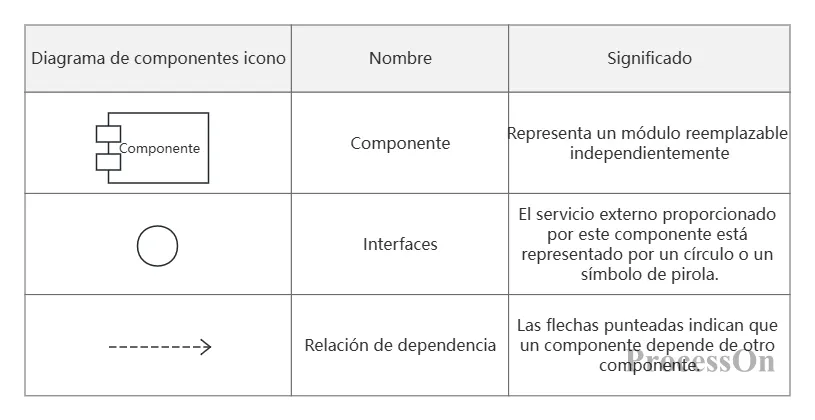

Elementos principales del diagrama de componentes
Los gráficos de componentes se centran en las dependencias a nivel de módulo y no profundizan en las clases ni en las funciones.
Las dependencias deben mantenerse unidireccionales en la medida de lo posible para evitar dependencias circulares.
Las interfaces expuestas al exterior están identificadas con el símbolo de una piruleta.
Los diagramas de arquitectura son uno de los tipos de diagramas más comunes en el desarrollo front-end, utilizados para ilustrar la estructura general, el diseño por capas, la división de módulos y la selección de tecnologías de un sistema. Si bien no es un diagrama UML estándar, es el más utilizado en la práctica.
Diagrama de arquitectura técnica
Un diagrama de arquitectura es el mapa general de un proyecto de interfaz de usuario. Ya sea para revisiones de soluciones técnicas, capacitación de nuevos empleados o para brindar una perspectiva global durante la resolución de problemas, el diagrama de arquitectura siempre es el primero que se utiliza. Un buen diagrama de arquitectura debería permitir al lector comprender en 10 segundos "cuántas capas tiene el sistema, qué hace cada capa y dónde se encuentran los módulos clave".
Estructura en capas: De arriba a abajo, normalmente es "Capa de acceso del usuario → Capa de aplicación → Capa de servicio → Capa de datos".
División de módulos: Cada capa se divide en módulos independientes según el dominio o la función empresarial.
Anotación de la pila tecnológica: Anote la selección de tecnología (por ejemplo, React, Node.js, Redis) en los módulos clave.
Dependencias externas: Marque los servicios de terceros y los servicios en la nube con recuadros punteados o de diferentes colores.
La estratificación es la base de un diagrama de arquitectura: cada capa tiene una única responsabilidad y límites claros.
La dirección de la flecha indica la dirección del flujo de datos o de la llamada; deben mantenerse coherentes.
No intentes incluir todos los detalles en un solo diagrama; busca la "claridad a nivel macro" en los diagramas de arquitectura.
Un diagrama de despliegue es un diagrama UML que se utiliza para mostrar la estructura de despliegue físico de un sistema, incluyendo la distribución de servidores, contenedores, dispositivos de red y componentes de software en el hardware.
Diagrama de implementación UML
Si bien el despliegue suele estar a cargo del equipo de operaciones, es igualmente importante que los desarrolladores front-end comprendan el diagrama de despliegue:
Configuración de CI/CD: Comprender en qué entorno se implementan los artefactos de compilación del frontend y cómo se distribuyen a la CDN.
Solución de problemas derivados de las diferencias entre entornos: Los entornos de desarrollo, pruebas, prelanzamiento y producción tienen estructuras de despliegue diferentes. Los diagramas de despliegue ayudan a identificar por qué el entorno de pruebas funciona correctamente, pero el de producción genera errores.
Implementación en contenedores: Comprender cómo se implementan las aplicaciones front-end en contenedores Docker o clústeres de Kubernetes.

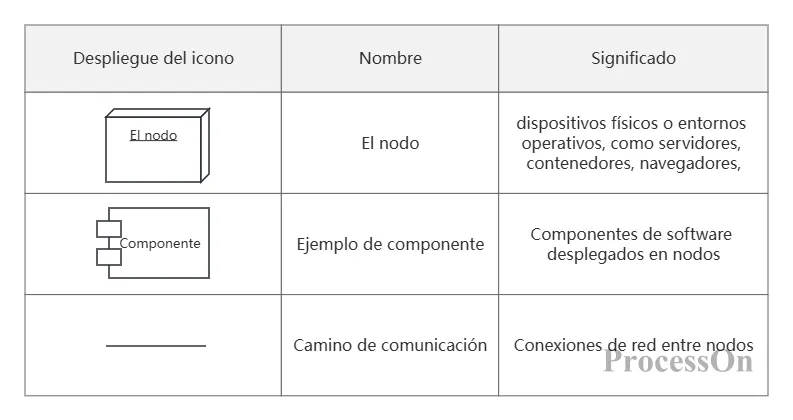

Elementos principales del diagrama de despliegue
Los nodos están representados por cubos, y los componentes dentro de un nodo están representados por rectángulos.
Los nodos de anotación contienen información clave, como el sistema operativo y el entorno de ejecución.
La ruta de comunicación se identifica con el protocolo (por ejemplo, HTTP/HTTPS, WebSocket).
Un diagrama de estados se utiliza para describir todos los estados por los que puede pasar un objeto durante su ciclo de vida, así como los eventos y las condiciones que desencadenan las transiciones de estado.
Cuadro de estado de recarga y retroalimentación
En el desarrollo front-end, la gestión del estado es uno de los temas más complejos. Ya sea con useState/useReducer de React, datos reactivos de Vue o bibliotecas de estado global como Redux/Zusland, todas ellas gestionan esencialmente el "estado" y las "transiciones de estado".
Los diagramas de estado proporcionan una visión general clara de los estados de un componente de interfaz de usuario o entidad empresarial y las condiciones bajo las cuales se producen las transiciones, lo que los convierte en una herramienta indispensable para el diseño de soluciones de gestión de estados.

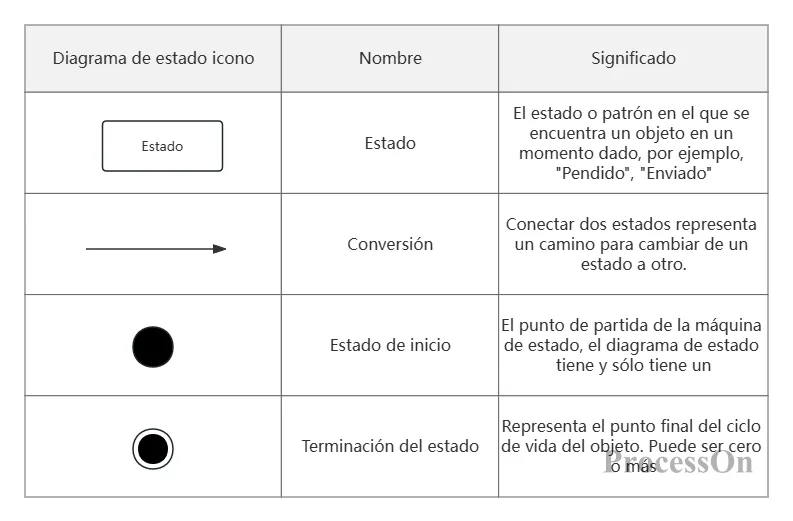

Elementos básicos de un diagrama de estados
Cada estado se nombra utilizando el formato "adjetivo + sustantivo", como por ejemplo "Sesión iniciada" o "Cargando".
Cada conversión se activa mediante una condición, como por ejemplo "el usuario hace clic en el botón de enviar".
Un diagrama de estados representa el ciclo de vida de un solo objeto; evite mezclar varios objetos.
Los ocho tipos de diagramas mencionados anteriormente abarcan todo el proceso de desarrollo front-end, desde el análisis de requisitos hasta la implementación. Sin embargo, saber "qué dibujar" es solo el primer paso; elegir las herramientas adecuadas es igualmente crucial.
ProcessOn, una plataforma profesional de gráficos y colaboración en línea, proporciona a los desarrolladores front-end una solución integral para la creación de gráficos:
Amplia biblioteca de plantillas: La comunidad de plantillas de ProcessOn abarca una variedad de diagramas de interfaz de usuario de uso frecuente, como diagramas de secuencia, diagramas de clases, diagramas de casos de uso, diagramas de flujo y diagramas de arquitectura. Simplemente clónelos y úselos con un solo clic.
Compatibilidad con múltiples tipos de diagramas: ProcessOn admite el dibujo profesional de diagramas UML estándar (diagramas de secuencia, diagramas de clases, diagramas de casos de uso, diagramas de estado, diagramas de despliegue), así como diagramas de flujo, diagramas de arquitectura y mapas mentales de uso frecuente.
Diagramas generados por IA: Simplemente introduzca una descripción de texto para generar diagramas de flujo, mapas mentales, diagramas de secuencia y mucho más con un solo clic, lo que reduce significativamente las barreras para la creación de diagramas.
Colaboración en equipo: Permite la colaboración en línea en tiempo real entre varios usuarios. El equipo de desarrollo front-end puede mantener conjuntamente diagramas de arquitectura y documentos técnicos, y cada modificación guarda automáticamente las versiones anteriores.
P1: ¿Qué gráficos deben dominar los desarrolladores front-end?
A: Según la frecuencia de uso y la importancia, se recomienda priorizar el dominio de: diagramas de secuencia (los más importantes para clarificar procesos asíncronos), diagramas de flujo (para la lógica de negocio diaria), diagramas de arquitectura (esenciales para la revisión de soluciones) y diagramas de clases (para el modelado de datos en proyectos TypeScript). Partiendo de esta base, se pueden añadir diagramas de casos de uso (para el análisis de requisitos), diagramas de componentes (para el diseño de módulos), diagramas de estado (para la gestión del estado) y diagramas de despliegue (para el despliegue) según las fases del proyecto.
P2: ¿Por qué el diagrama de secuencia es el diagrama más importante en el desarrollo front-end?
A: Los puntos más propensos a errores en el desarrollo front-end no se encuentran dentro de ninguna función específica, sino en la sincronización de los procesos asíncronos. El inicio de sesión, el pago, el sondeo, la reconexión de WebSocket… estos procesos involucran múltiples sistemas, y cualquier tiempo de espera agotado o desorden en la secuencia de cualquier paso causará problemas. Los diagramas de secuencia visualizan a todos los participantes en la cadena de llamadas, el orden de los mensajes y los resultados devueltos, lo que los convierte en la mejor herramienta para alinear las interfaces front-end y back-end y solucionar problemas asíncronos.
P3: ¿Cómo utilizo diagramas de clases en un proyecto de TypeScript?
En los proyectos de TypeScript, los diagramas de clases corresponden a las definiciones de interfaz y las declaraciones de tipo. Definir el modelo de datos (como Usuario, Pedido, Producto) y sus relaciones mediante diagramas de clases antes de comenzar a programar puede evitar modificaciones repetidas en las definiciones de tipo e inconsistencias entre las interfaces de front-end y back-end durante el desarrollo. Los diagramas de clases también son una referencia importante para evaluar el alcance del impacto durante la refactorización del código.
P4: ¿Cuál es la diferencia entre un diagrama de arquitectura y un diagrama de componentes?
Los diagramas de arquitectura se centran en la "estructura a nivel macro": cuántas capas tiene el sistema, qué tecnologías utiliza cada capa y dónde se ubican los módulos clave; ofrecen una visión global para todos. Los diagramas de componentes se centran en las "dependencias entre módulos": qué componentes dependen de otros y si existen dependencias circulares; proporcionan una visión detallada para arquitectos y desarrolladores principales. Ambos se complementan: los diagramas de arquitectura responden a la pregunta "¿cómo es el sistema?", mientras que los diagramas de componentes responden a la pregunta "¿cómo dependen los módulos entre sí?".
P5: ¿Cuál es la diferencia entre un diagrama de flujo y un diagrama de secuencia?
A: Los diagramas de flujo se centran en el flujo de control y la lógica de decisión dentro de un único sistema: entrada → procesamiento → juicio → salida. Los diagramas de secuencia se centran en el orden de paso de mensajes entre múltiples sistemas: quién envía un mensaje a quién primero y quién responde con qué. En resumen: los diagramas de flujo ofrecen una perspectiva de "máquina única", mientras que los diagramas de secuencia ofrecen una perspectiva de "red". Ambos son necesarios en el desarrollo front-end: utilice diagramas de flujo para la lógica de negocio y diagramas de secuencia para las llamadas a la API.
P6: ¿Puede ProcessOn dibujar diagramas UML?
Sí. ProcessOn admite una amplia gama de diagramas UML, incluyendo diagramas de secuencia, diagramas de clases, diagramas de casos de uso, diagramas de estado y diagramas de despliegue. La comunidad de plantillas ofrece una gran cantidad de plantillas que se pueden clonar directamente. También admite diagramas de uso frecuente en el desarrollo front-end, como diagramas de flujo, diagramas de arquitectura, diagramas de Gantt y mapas mentales, cubriendo todas las necesidades en una sola plataforma. Las capacidades de IA de ProcessOn permiten generar diagramas con un solo clic a partir de descripciones de texto, lo que facilita aún más la creación de diagramas.
