En el mundo del desarrollo de software, los diagramas de clases son como planos arquitectónicos. Ya sea que estés diseñando sistemas, escribiendo documentación técnica o alineando ideas arquitectónicas con tu equipo, son indispensables. Los diagramas de clases son un tipo de diagrama UML, y su creación requiere el cumplimiento de las especificaciones de diseño. Tradicionalmente, se crean con herramientas para crear diagramas UML, donde se arrastran y sueltan gráficos para dibujar el diagrama. Actualmente, el uso de IA para crear diagramas de clases es cada vez más común. Hoy, compartiremos cómo usar ProcessOn AI para generar un diagrama de clases UML completo y preciso en tan solo unos segundos.
Un diagrama de clases es el tipo más importante de diagrama de estructura estática en UML (Lenguaje Unificado de Modelado). Se utiliza para describir las clases, las interfaces y las relaciones estáticas entre ellas en un sistema. Se puede comparar con un "plano arquitectónico": la casa aún no está construida, pero los planos ya muestran claramente los muros de carga, las puertas, las ventanas y el recorrido de las tuberías.

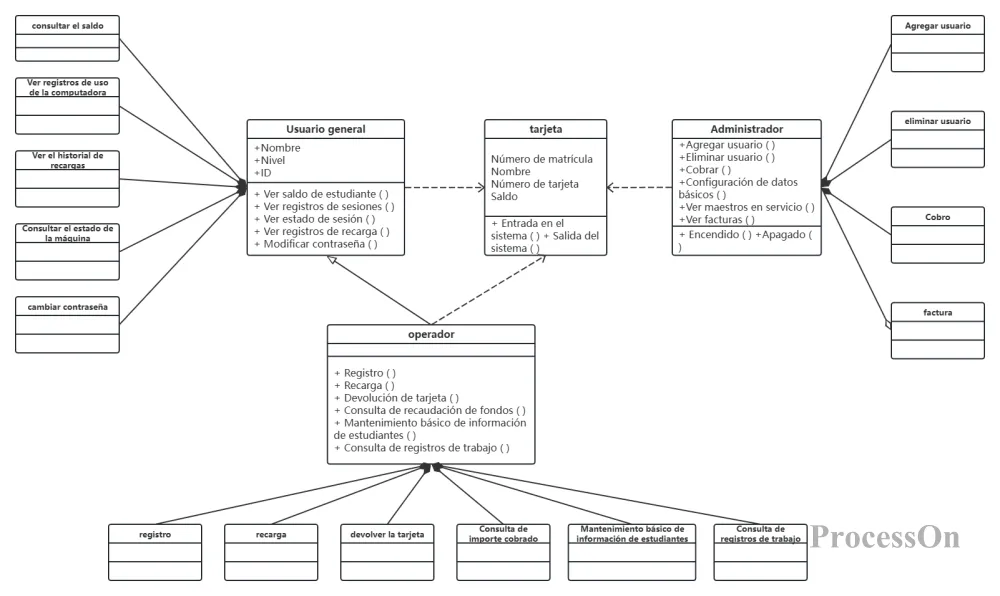

Diagrama de clases UML de Internet para estudiantes
En un diagrama de clases estándar, cada clase está representada por un rectángulo, dividido en tres secciones de arriba a abajo:
La primera sección: Nombre de la clase. Si se trata de una clase abstracta, el nombre de la clase aparecerá en cursiva; si se trata de una interfaz, normalmente se indicará con <<interface>> encima del nombre de la clase.
La segunda sección: Atributos (variables miembro). La visibilidad se indica mediante un símbolo: + para público, - para privado y # para protegido.
La tercera categoría: Métodos (funciones miembro). Estos también tienen un símbolo de visibilidad, y a los dos puntos les sigue el tipo de retorno.

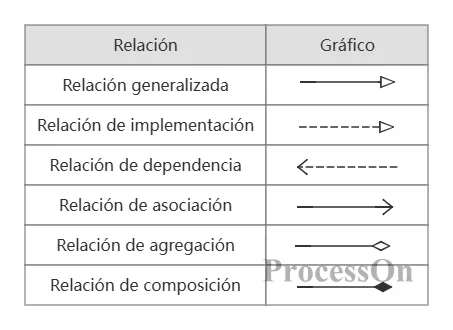

Las clases están conectadas por diferentes líneas, cada una de las cuales representa una relación. Estas seis relaciones son la base del diseño orientado a objetos:
La generalización es un tipo de herencia, donde una subclase hereda de una clase padre. Se representa mediante una flecha hueca con una línea continua, que apunta hacia la clase padre.
Implementación: Una clase implementa una interfaz. Esto se representa mediante una flecha hueca con una línea discontinua que apunta hacia la interfaz.
Dependencia: Relación de uso temporal, como cuando un parámetro de un método utiliza otra clase. Se representa mediante una flecha con una línea discontinua.
Asociación: Relación de referencia a largo plazo, como por ejemplo, cuando una clase contiene una variable miembro de otra clase. Se representa mediante una flecha con línea continua.
Agregación: La relación entre un todo y sus partes, aunque las partes pueden existir independientemente del todo, como un coche y un neumático. Se representa mediante un rombo hueco con una línea continua, situado junto al todo.
Composición: Esto también representa una relación de todo-parte, pero las partes no pueden existir independientemente del todo. El ciclo de vida de una parte está gestionado por el todo, como una empresa o un departamento. Se representa mediante un rombo sólido con una línea continua.
Estas relaciones pueden parecer un poco complicadas, pero no se preocupe: cuando las genera la IA, no necesita recordar tantos símbolos; simplemente indique claramente sus requisitos.
Inicie sesión en el sitio web de ProcessOn, cree un nuevo diagrama de flujo o abra un lienzo existente. Haga clic en el botón [Asistente de IA] en la esquina superior derecha y, a continuación, seleccione [Diagrama de clases] entre las opciones de tipo de gráfico.
En el cuadro de texto, anota tus ideas de diseño como si estuvieras charlando con un compañero. Por ejemplo:
Diseña un diagrama de clases para el módulo de usuario de un sistema de comercio electrónico. Existe una clase base, Usuario, con atributos como nombre de usuario, contraseña y correo electrónico, y métodos como iniciar sesión y cerrar sesión. Hay dos subclases: Cliente y Administrador. Cliente añade un atributo de dirección de envío y un método para realizar pedidos, mientras que Administrador añade métodos de gestión de permisos. Existe una relación de uno a muchos entre Usuario y Pedido.
Tras recibir las instrucciones, la IA generará un diagrama de clases preliminar en diez segundos. Dibujará la relación de herencia entre las clases base y las subclases, asignará automáticamente atributos y métodos a las celdas correspondientes y marcará los símbolos de control de acceso.
Una vez que la IA genera el diagrama de clases, puedes ajustar manualmente algunos detalles en el editor, como modificar la posición de las cajas para lograr un diseño más armonioso o agregar un comentario para explicar la intención del diseño.
Finalmente, exporte el documento en el formato que necesite: PNG de alta resolución para insertarlo en el documento, PDF para imprimir y archivar, gráficos vectoriales SVG para incluirlos en el artículo o exportarlo en formato Visio editable para que sus colegas puedan seguir revisándolo.
Requisitos de entrada: "Diseñe un diagrama de clases usuario-pedido-producto para un sistema de comercio electrónico. El usuario tiene nombre de usuario, contraseña y correo electrónico, y puede realizar pedidos; el pedido tiene número de pedido, hora del pedido y monto total, y contiene múltiples artículos de pedido; el producto tiene nombre del producto, precio e inventario; el usuario y el pedido tienen una relación de uno a muchos, y el pedido y el producto tienen una relación de muchos a muchos a través del artículo de pedido."
El diagrama de clases generado por IA describe claramente las relaciones entre las tres clases: Usuario y Pedido están conectados por una línea, y Pedido y Producto tienen una relación de muchos a muchos a través de la clase intermedia OrderItem. La visibilidad de los atributos y métodos también se marca automáticamente. Puede obtener un diagrama de clases profesional que puede usar directamente en documentos de diseño en tan solo unos minutos.
Requisito de entrada: "Proporcione un diagrama de clases para el patrón de diseño Observador. Existe una interfaz Sujeto, que contiene métodos para registrar, eliminar y notificar observadores. La clase ConcreteSubject implementa esta interfaz, tiene una propiedad de estado y un método para obtener dicho estado. La interfaz Observador tiene un método de actualización. La clase ConcreteObserver implementa la interfaz Observador, mantiene una referencia al ConcreteSubject, y el método de actualización responde en función del estado del sujeto."
La IA dibujará la estructura del patrón de diseño estándar: la interfaz Subject y la interfaz ConcreteSubject están representadas por flechas discontinuas para indicar su relación de implementación, y ConcreteObserver y ConcreteSubject están conectados por líneas de asociación, lo que permite visualizarlo claramente de un vistazo.
En primer lugar, se trata de una solución integral que elimina la necesidad de cambiar entre herramientas. Anteriormente, para dibujar diagramas de clases era necesario arrastrar y soltar manualmente con herramientas de diagramas de flujo como Visio, o exportar y ajustar el código con una herramienta de generación de código, lo que resultaba en un flujo de trabajo fragmentado. Ahora, desde la presentación de requisitos y la generación de borradores iniciales hasta la optimización del diálogo y la exportación final, todo se realiza dentro de una sola herramienta.
En segundo lugar, los gráficos generados por IA no son solo para exhibición; son gráficos profesionales totalmente funcionales. Los símbolos de permisos de atributos y métodos se añaden automáticamente, las líneas para los seis tipos de relaciones se dibujan con precisión y también se incluyen marcadores de multiplicidad. Son perfectamente utilizables desde el primer momento.
En tercer lugar, la optimización conversacional, como tener un experto en UML a tu lado. Después de dibujar, si quieres cambiar algo, solo tienes que escribirlo a la IA y no tendrás que arrastrarlo y ajustarlo poco a poco, lo que te ahorrará tiempo y esfuerzo.
En cuarto lugar, es compatible con varios formatos, así que puedes usarlo como quieras. Dispone de opciones de exportación en PNG, JPG, PDF, SVG, Visio, etc. Tanto si redactas documentos, como si presentas informes o los envías a tus compañeros, siempre encontrarás un formato que se adapte a tus necesidades.
En quinto lugar, el almacenamiento en la nube te permite acceder y editar tus archivos fácilmente. Todos los archivos se guardan automáticamente en la nube y se sincronizan en varios dispositivos. Si el diseño cambia, simplemente inicia sesión en tu cuenta para seguir realizando modificaciones sin preocuparte por perder tus archivos.
Los diagramas de clases sirven fundamentalmente para clarificar diseños complejos. Antes, dedicábamos mucho tiempo a preocuparnos por la dirección de las flechas, las líneas punteadas y continuas, y la alineación de la cuadrícula. De hecho, usábamos el tiempo que dedicábamos a dibujar para ahorrar tiempo en pensar.
Ahora, gracias a la IA, estas tareas mecánicas pueden delegarse a herramientas. Podrás concentrar tu energía en el diseño en sí: pensar con claridad en cómo dividir tus clases, cómo definir relaciones y cómo aplicar patrones, y luego dejar que la IA te ayude a convertir tus ideas en un diagrama de clases estándar, profesional y práctico.
