ソフトウェア開発の世界では、クラス図はアーキテクチャの設計図のようなものです。システムの設計、技術文書の作成、チームとのアーキテクチャに関するアイデアの調整など、どのような場面でもクラス図は欠かせません。クラス図はUML図の一種であり、作成には設計仕様への準拠が求められます。従来は、UML図作成ツールを使用して、グラフィックをドラッグ＆ドロップして図を描画していました。近年では、AIを使用してクラス図を作成することがますます一般的になっています。今回は、ProcessOn AIを使用して、完全かつ正確なUMLクラス図をわずか数秒で生成する方法をご紹介します。
クラス図は、UML（統一モデリング言語）における最も重要な静的構造図です。システム内のクラス、インターフェース、およびそれらの間の静的な関係を記述するために使用されます。これは「建築設計図」のようなものだと考えてください。家はまだ建てられていませんが、設計図には耐力壁、ドア、窓、配管の経路などがすでに明確に描かれています。
標準的なクラス図では、各クラスは長方形で表され、上から下へ3つのセクションに分割されます。
最初のセクション：クラス名。抽象クラスの場合は、クラス名が斜体で表示されます。インターフェースの場合は、通常、クラス名の上に「<<interface>>」と表示されます。
第2セクション：属性（メンバ変数）。可視性は記号で示されます。+は公開、-は非公開、#は保護されています。
3つ目のカテゴリはメソッド（メンバ関数）です。これらにも可視性を示す記号があり、コロンの後に返り値の型が続きます。

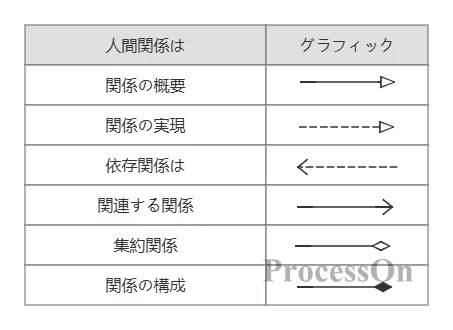

クラスは異なる線で結ばれており、それぞれの線は関係性を表しています。以下の6つの関係性が、オブジェクト指向設計の中核を成しています。
汎化とは継承の一種で、サブクラスが親クラスから継承することを意味します。汎化は、中空の矢印に実線が引かれた形で表され、矢印は親クラスを指しています。
実装：クラスはインターフェースを実装します。これは、インターフェースを指す破線付きの中空の矢印で表されます。
依存関係：メソッドのパラメータが別のクラスを使用する場合など、一時的な使用関係を表します。破線付きの矢印で表されます。
関連：あるクラスが別のクラスのメンバ変数を保持するなど、長期的な参照関係。実線の矢印で表されます。
集約：全体とその構成要素との関係を表す。ただし、構成要素は全体とは独立して存在し得る。例えば、車とタイヤなど。全体を表す横にある、実線で囲まれた中空のひし形で表される。
構成：これも全体と部分の関係を表しますが、部分は全体から独立して存在することはできません。部分のライフサイクルは、会社や部門などの全体によって管理されます。これは、実線の入った菱形で表されます。
これらの関係性は少し複雑に見えるかもしれませんが、心配はいりません。AIが生成する場合は、多くの記号を覚える必要はありません。必要な要件を明確に述べるだけで済みます。
ProcessOnのウェブサイトにログインし、新しいフローチャートを作成するか、既存のキャンバスを開きます。右上隅にある[AIアシスタント]ボタンをクリックし、グラフの種類オプションから[クラス図]を選択します。
入力ボックスに、同僚と話しているかのようにデザインのアイデアを書き込んでください。例えば：
「eコマースシステムのユーザーモジュールのクラス図を設計してください。基本クラスであるUserには、ユーザー名、パスワード、メールアドレスなどの属性と、ログインやログアウトなどのメソッドがあります。次に、CustomerとAdminという2つのサブクラスがあります。Customerクラスには配送先住所属性と注文処理メソッドが追加され、Adminクラスには権限管理メソッドが追加されます。UserとOrderの間には1対多の関係があります。」

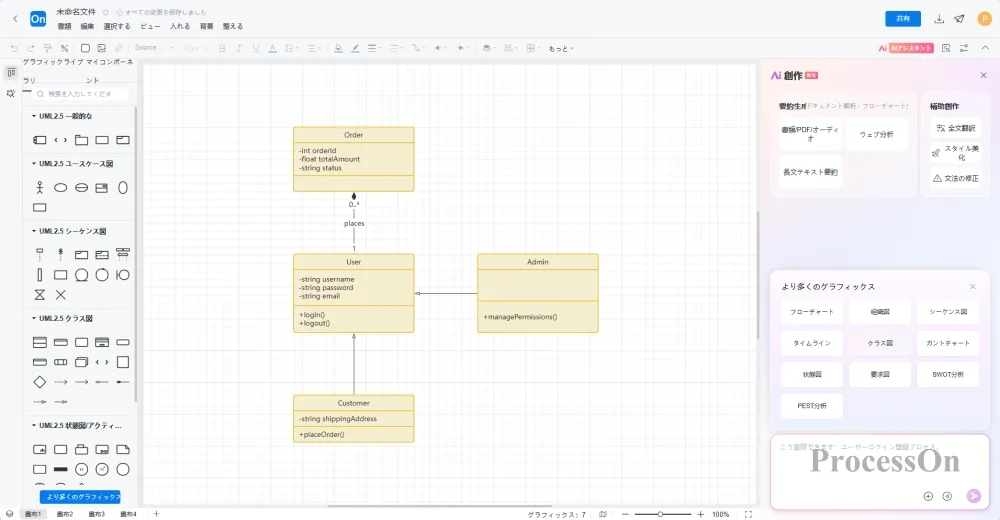

指示を受け取ると、AIは10秒以内に予備的なクラス図を生成します。基底クラスとサブクラス間の継承関係を描画し、対応するセルに属性とメソッドを自動的に割り当て、アクセス制御シンボルをマークします。
AIがクラス図を生成した後、エディタでいくつかの詳細を手動で微調整できます。たとえば、レイアウトをよりスムーズにするためにボックスの位置を調整したり、設計意図を説明するコメントを追加したりできます。
最後に、必要な形式でドキュメントをエクスポートします。ドキュメントに挿入するための高解像度PNG、印刷やアーカイブ用のPDF、論文に含めるためのSVGベクターグラフィック、または同僚が引き続き修正できるように編集可能なVisio形式でエクスポートできます。
入力要件：「eコマースシステムのユーザー・注文・製品クラス図を設計してください。ユーザーはユーザー名、パスワード、メールアドレスを持ち、注文を行うことができます。注文には注文番号、注文時間、合計金額があり、複数の注文アイテムが含まれます。製品には製品名、価格、在庫があります。ユーザーと注文は1対多の関係にあり、注文と製品は注文アイテムを介して多対多の関係にあります。」
AIが生成したクラス図は、3つのクラス間の関係を明確に示しています。UserクラスとOrderクラスは線で結ばれ、OrderクラスとProductクラスは中間クラスOrderItemを介して多対多の関係にあります。属性とメソッドの可視性も自動的にマークされます。わずか数分で、設計ドキュメントに直接使用できるプロフェッショナルなクラス図を入手できます。
入力要件：「オブザーバーデザインパターンのクラス図を作成してください。Subjectインターフェースには、オブザーバーの登録、削除、通知を行うメソッドが含まれています。ConcreteSubjectクラスはこのインターフェースを実装し、stateプロパティと状態を取得するメソッドを持ちます。Observerインターフェースにはupdateメソッドがあります。ConcreteObserverクラスはObserverインターフェースを実装し、ConcreteSubjectへの参照を保持し、updateメソッドはSubjectの状態に基づいて応答します。」
AIは標準的なデザインパターン構造を描画します。SubjectインターフェースとConcreteSubjectインターフェースは、実装関係を示す破線の矢印で表され、ConcreteObserverとConcreteSubjectは関連線で接続され、一目で理解できるようになっています。
まず、これはワンストップソリューションであり、複数のツールを切り替える必要がありません。従来、クラス図を作成するには、Visioなどのフローチャートツールを使用して手動でドラッグ＆ドロップするか、コード生成ツールを使用してコードをエクスポートして調整する必要があり、ワークフローが断片化されていました。今では、要件の提出や初期ドラフトの生成から、ダイアログの最適化、最終的なエクスポートまで、すべてが単一のツール内で完結します。
第二に、AIが生成するグラフは単なる見栄えだけのものではなく、実際に使えるプロフェッショナルなグラフです。属性とメソッドのアクセス許可シンボルが自動的に追加され、6種類の関係を表す線がきれいに描画され、多重度マーカーも含まれています。すぐにでも完璧に使用できます。
3つ目は、UMLのエキスパートがそばにいるような、対話型の最適化です。図面を描いた後、何か変更したい場合は、AIに入力するだけで済み、自分で少しずつドラッグして調整する必要がなくなり、時間と労力を節約できます。
第四に、様々なフォーマットに対応しているため、お好みの方法でご利用いただけます。PNG、JPG、PDF、SVG、Visioなど、様々なエクスポートオプションをご用意しています。文書作成、レポート作成、同僚への送信など、用途に合わせて最適なフォーマットが必ず見つかります。
第5に、クラウドストレージを利用すれば、ファイルのアクセスや編集が簡単に行えます。すべてのファイルは自動的にクラウドに保存され、複数のデバイス間で同期されます。デザインが変更された場合でも、アカウントにログインするだけで、ファイルの損失を心配することなく変更を続けることができます。
クラス図は、本来、複雑な設計を明確にするためのものです。以前は、矢印の向き、点線と実線、グリッドの配置などに多くの時間を費やしていました。実際、図を描くことに時間を費やすことで、考える時間を削っていたのです。
AIの登場により、こうした機械的な作業はツールに任せることができるようになりました。あなたはデザインそのものにエネルギーを集中させ、クラスの分割方法、関係性の定義方法、パターンの適用方法などを明確に考え、AIにアイデアを標準的でプロフェッショナルな、そして使いやすいクラス図へと変換してもらうことができます。
