소프트웨어 개발 분야에서 클래스 다이어그램은 아키텍처의 청사진과 같습니다. 시스템을 설계하든, 기술 문서를 작성하든, 팀과 아키텍처 아이디어를 조율하든 클래스 다이어그램은 필수적입니다. 클래스 다이어그램은 UML 다이어그램의 한 유형이며, 설계 명세를 준수하여 작성해야 합니다. 전통적으로는 UML 다이어그램 작성 도구를 사용하여 그래픽을 드래그 앤 드롭 방식으로 다이어그램을 그렸습니다. 하지만 최근에는 인공지능(AI)을 활용하여 클래스 다이어그램을 생성하는 방식이 점점 더 보편화되고 있습니다. 오늘은 ProcessOn AI를 사용하여 단 몇 초 만에 완벽하고 정확한 UML 클래스 다이어그램을 생성하는 방법을 공유하겠습니다.
클래스 다이어그램은 UML(통합 모델링 언어)에서 가장 중요한 정적 구조 다이어그램 유형입니다. 시스템 내의 클래스, 인터페이스 및 이들 간의 정적 관계를 설명하는 데 사용됩니다. 마치 "건축 설계도"와 같다고 생각할 수 있습니다. 집은 아직 지어지지 않았지만, 설계도에는 하중을 지탱하는 벽, 문, 창문, 배관 경로 등이 명확하게 그려져 있는 것과 같습니다.
표준 클래스 다이어그램에서 각 클래스는 위에서 아래로 세 부분으로 나뉜 직사각형으로 표현됩니다.
첫 번째 섹션은 클래스 이름입니다. 추상 클래스인 경우 클래스 이름은 이탤릭체로 표시되고, 인터페이스인 경우에는 일반적으로 클래스 이름 위에 <<인터페이스>>가 표시됩니다.
두 번째 섹션: 속성(멤버 변수). 공개 여부는 기호로 표시됩니다. +는 공개, -는 비공개, #는 보호됨을 의미합니다.
세 번째 범주는 메서드(멤버 함수)입니다. 메서드에도 가시성 기호가 있으며, 콜론 뒤에는 반환 유형이 옵니다.

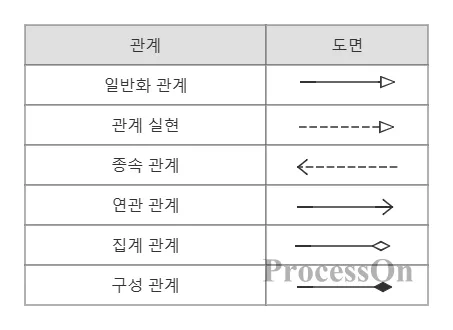

클래스들은 서로 다른 선으로 연결되어 있으며, 각 선은 관계를 나타냅니다. 이 여섯 가지 관계는 객체 지향 설계의 핵심입니다.
일반화는 상속을 의미하며, 하위 클래스가 상위 클래스로부터 속성을 상속받는 것을 말합니다. 이는 속이 빈 화살표에 실선이 그어진 형태로 표현되며, 화살표는 상위 클래스를 가리킵니다.
구현: 클래스는 인터페이스를 구현합니다. 이는 인터페이스를 가리키는 점선으로 된 속이 빈 화살표로 표시됩니다.
의존성: 메서드 매개변수가 다른 클래스를 사용하는 경우와 같이 일시적인 사용 관계를 나타냅니다. 점선 화살표로 표시됩니다.
연관 관계: 한 클래스가 다른 클래스의 멤버 변수를 가지는 것과 같은 장기적인 참조 관계입니다. 실선 화살표로 표시됩니다.
집합(Aggregation): 전체와 부분들 사이의 관계를 나타내지만, 부분은 전체와 독립적으로 존재할 수도 있습니다. 예를 들어 자동차와 타이어처럼 말이죠. 집합은 속이 빈 마름모에 실선으로 표시되며, 전체 옆에 있는 마름모를 나타냅니다.
구성: 이것 또한 전체와 부분의 관계를 나타내지만, 부분은 전체와 독립적으로 존재할 수 없습니다. 부분의 수명 주기는 회사나 부서와 같은 전체에 의해 관리됩니다. 구성은 실선으로 둘러싸인 속이 꽉 찬 마름모꼴로 표현됩니다.
이러한 관계는 다소 복잡해 보일 수 있지만 걱정하지 마세요. AI가 생성할 경우 많은 기호를 기억할 필요 없이 요구 사항만 명확하게 명시하면 됩니다.
ProcessOn 웹사이트에 로그인하고 새 순서도를 만들거나 기존 캔버스를 엽니다. 오른쪽 상단의 [AI 어시스턴트] 버튼을 클릭한 다음 그래프 유형 옵션에서 [클래스 다이어그램]을 선택합니다.
입력란에 동료와 대화하듯이 디자인 아이디어를 적어주세요. 예를 들면 다음과 같습니다.
"전자상거래 시스템의 사용자 모듈에 대한 클래스 다이어그램을 설계하세요. 기본 클래스인 User는 사용자 이름, 비밀번호, 이메일 등의 속성과 로그인, 로그아웃 등의 메서드를 가지고 있습니다. 하위 클래스로는 Customer와 Admin이 있습니다. Customer 클래스는 배송 주소 속성과 주문 처리 메서드를 추가하고, Admin 클래스는 권한 관리 메서드를 추가합니다. User와 Order 클래스는 일대다 관계입니다."

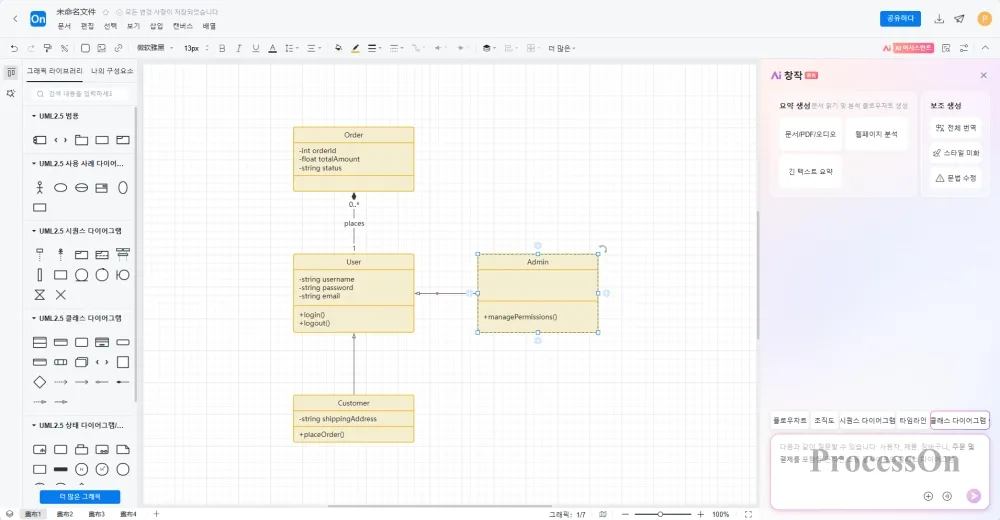

지시를 받으면 AI는 10초 이내에 예비 클래스 다이어그램을 생성합니다. 이 다이어그램에는 기본 클래스와 하위 클래스 간의 상속 관계가 그려지고, 속성과 메서드가 해당 셀에 자동으로 할당되며, 접근 제어 기호가 표시됩니다.
AI가 클래스 다이어그램을 생성한 후에는 편집기에서 상자의 위치를 조정하여 레이아웃을 더욱 부드럽게 만들거나 설계 의도를 설명하는 주석을 추가하는 등 세부 사항을 수동으로 조정할 수 있습니다.
마지막으로 필요한 형식으로 문서를 내보내세요. 문서에 삽입할 고해상도 PNG 파일, 인쇄 및 보관용 PDF 파일, 논문에 포함할 SVG 벡터 그래픽 파일, 또는 동료들이 수정 작업을 계속할 수 있도록 편집 가능한 Visio 형식으로 내보낼 수 있습니다.
입력 요구사항: "전자상거래 시스템의 사용자-주문-제품 클래스 다이어그램을 설계하세요. 사용자는 사용자 이름, 비밀번호, 이메일을 가지고 있으며 주문을 할 수 있습니다. 주문은 주문 번호, 주문 시간, 총액을 가지며 여러 개의 주문 항목(OrderItem)을 포함합니다. 제품은 제품명, 가격, 재고를 가집니다. 사용자와 주문은 일대다 관계이며, 주문과 제품은 주문 항목을 통해 다대다 관계를 가집니다."
AI가 생성한 클래스 다이어그램은 세 클래스 간의 관계를 명확하게 보여줍니다. User와 Order는 선으로 연결되어 있고, Order와 Product는 중간 클래스인 OrderItem을 통해 다대다 관계를 맺고 있습니다. 속성과 메서드의 가시성 또한 자동으로 표시됩니다. 단 몇 분 만에 설계 문서에 바로 사용할 수 있는 전문적인 클래스 다이어그램을 얻을 수 있습니다.
입력 요구사항: "옵저버 디자인 패턴에 대한 클래스 다이어그램을 제시하세요. Subject 인터페이스는 옵저버를 등록, 제거 및 알리는 메서드를 포함합니다. ConcreteSubject 클래스는 이 인터페이스를 구현하고, 상태 속성과 상태를 가져오는 메서드를 가집니다. Observer 인터페이스는 업데이트 메서드를 가집니다. ConcreteObserver 클래스는 Observer 인터페이스를 구현하고, ConcreteSubject에 대한 참조를 유지하며, 업데이트 메서드는 Subject의 상태에 따라 응답합니다."
AI는 표준 디자인 패턴 구조를 그립니다. Subject 인터페이스와 ConcreteSubject 인터페이스는 점선 화살표로 표현되어 구현 관계를 나타내고, ConcreteObserver와 ConcreteSubject는 연결선으로 연결되어 한눈에 명확하게 이해할 수 있습니다.
첫째, 여러 도구를 전환할 필요 없이 모든 작업을 한 곳에서 처리할 수 있는 원스톱 솔루션입니다. 이전에는 클래스 다이어그램을 작성하려면 Visio와 같은 순서도 도구를 사용하여 수동으로 드래그 앤 드롭하거나 코드 생성 도구를 사용하여 코드를 내보내고 수정해야 했기 때문에 작업 흐름이 단편화되었습니다. 이제 요구 사항 제출 및 초기 초안 생성부터 대화 최적화 및 최종 내보내기에 이르기까지 모든 작업을 하나의 도구에서 처리할 수 있습니다.
둘째로, AI가 생성한 그래프는 단순히 보여주기 위한 것이 아니라 실제로 활용 가능한 전문가용 그래프입니다. 속성 및 메서드 권한 기호가 자동으로 추가되고, 6가지 유형의 관계를 나타내는 선이 깔끔하게 그려지며, 다중성 표시도 포함됩니다. 따라서 별도의 설정 없이 바로 사용할 수 있습니다.
세 번째는 대화형 최적화입니다. 마치 UML 전문가가 옆에 있는 것과 같습니다. 그림을 그린 후 수정하고 싶은 부분이 있으면 AI에 입력하기만 하면 되므로, 직접 조금씩 드래그해서 조정할 필요가 없어 시간과 노력을 절약할 수 있습니다.
넷째, 다양한 형식과 호환되므로 원하는 대로 사용할 수 있습니다. PNG, JPG, PDF, SVG, Visio 등 다양한 내보내기 옵션을 제공합니다. 문서를 작성하든, 보고서를 발표하든, 동료에게 보내든, 항상 적합한 형식을 찾을 수 있습니다.
다섯째, 클라우드 스토리지를 사용하면 파일에 쉽게 접근하고 편집할 수 있습니다. 모든 파일은 자동으로 클라우드에 저장되고 여러 기기에서 동기화됩니다. 디자인이 변경되더라도 계정에 로그인하기만 하면 파일 손실 걱정 없이 계속해서 수정 작업을 진행할 수 있습니다.
클래스 다이어그램은 본질적으로 복잡한 설계를 명확하게 하기 위한 것입니다. 과거에는 화살표 방향, 점선과 실선, 격자 정렬 등에 대해 많은 시간을 허비했습니다. 사실상, 그림을 그리는 데 쓴 시간 때문에 생각하는 데 쓸 시간이 부족했던 것입니다.
이제 AI 덕분에 이러한 기계적인 작업은 도구에 맡길 수 있습니다. 여러분은 진정으로 설계 자체에 에너지를 집중할 수 있습니다. 클래스를 어떻게 나눌지, 관계를 어떻게 정의할지, 패턴을 어떻게 적용할지 명확하게 고민한 다음, AI가 여러분의 아이디어를 표준적이고 전문적이며 사용하기 쉬운 클래스 다이어그램으로 구현하도록 도울 수 있습니다.
