No desenvolvimento front-end, o código representa apenas um terço da carga de trabalho — os dois terços restantes envolvem a compreensão dos requisitos, o projeto da arquitetura, o alinhamento de soluções e a resolução de problemas. Os diagramas são a ferramenta principal para transformar esses "pensamentos invisíveis" em "consenso visível".
Muitos desenvolvedores front-end estão acostumados a "abrir a IDE e escrever código diretamente", confiando na memorização mecânica e na comunicação verbal quando confrontados com requisitos complexos. No entanto, quando um projeto cresce para dezenas de páginas, centenas de componentes e envolve colaboração entre equipes, a perda na transmissão de informações aumenta exponencialmente sem o auxílio de diagramas — levando a dificuldades de comunicação durante revisões de soluções técnicas , dificuldade em encontrar cadeias de dependência durante a resolução de problemas e novos funcionários que não entendem a estrutura do sistema mesmo após três meses de trabalho.
Os gráficos não são "relatórios para o chefe", mas sim uma ferramenta de raciocínio e uma linguagem de comunicação para desenvolvedores front-end. Este artigo adota uma abordagem prática, descrevendo oito tipos essenciais de gráficos que você deve dominar ao longo de todo o processo de desenvolvimento front-end — da análise de requisitos ao design da arquitetura, da modelagem de código à implantação e manutenção — e explicando quando, o que e como usá-los.
Os diagramas de casos de uso são diagramas em UML (Unified Modeling Language) usados para descrever os limites funcionais de um sistema e a interação entre os usuários e o sistema. Eles não se preocupam com a implementação das funções, mas apenas com quem pode "fazer o quê" no sistema.
A causa principal da falta de clareza nos requisitos em muitos projetos de front-end não é a falta de detalhes no documento de requisitos, mas sim a falta de consenso entre todas as partes envolvidas sobre "o que o sistema deve fazer". Os diagramas de casos de uso resolvem esse problema da maneira mais simples: eles mostram a correspondência entre "funções do usuário" e "pontos funcionais", facilitando a compreensão imediata pelas equipes de produto, design e desenvolvimento.

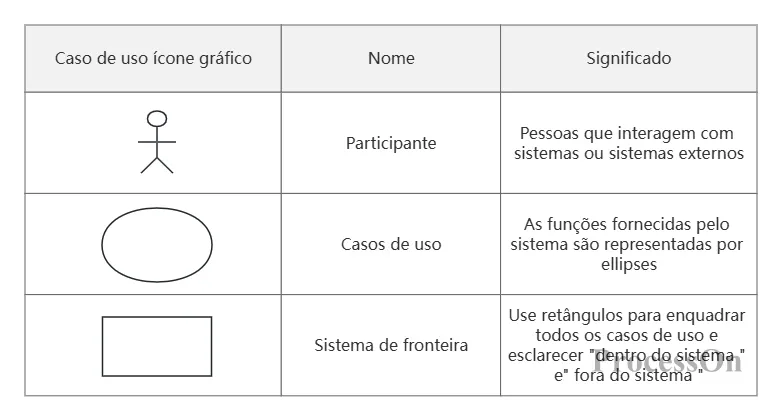

Elementos essenciais dos diagramas de casos de uso
O principal valor dos diagramas de casos de uso é definir o escopo; eles não precisam ser desenhados com muitos detalhes .
Cada caso de uso é nomeado usando uma frase composta por um verbo e um substantivo, como "Enviar Pedido" ou "Redefinir Senha" .
Se houver uma relação de herança entre os participantes (como "usuário VIP" herdando de "usuário regular"), isso será indicado por uma seta genérica .
Um fluxograma é um diagrama usado para descrever um processo de negócios, etapas operacionais ou lógica algorítmica. Ele utiliza símbolos gráficos e setas para mostrar o caminho completo de execução do início ao fim.
No desenvolvimento front-end, os fluxogramas são usados em uma ampla gama de cenários:
Análise da lógica de negócios: Por exemplo, o "processo de cadastro do usuário" — preenchimento de informações → verificação do celular → verificação do e-mail → sucesso/falha no cadastro
Design do fluxo de interação: Por exemplo, o "processo de finalização da compra no carrinho de compras" — selecionar endereço → selecionar método de pagamento → confirmar pedido → pagar → feedback do resultado
Projeto de algoritmos de front-end: como a lógica de renderização da "rolagem virtual de listas" e a árvore de decisão para validação de formulários.
O maior valor dos fluxogramas reside em tornar explícitos os "julgamentos lógicos" implícitos — cada losango (nó de julgamento) representa um potencial ponto de erro, e desenhá-lo permite que a equipe o revise em conjunto.

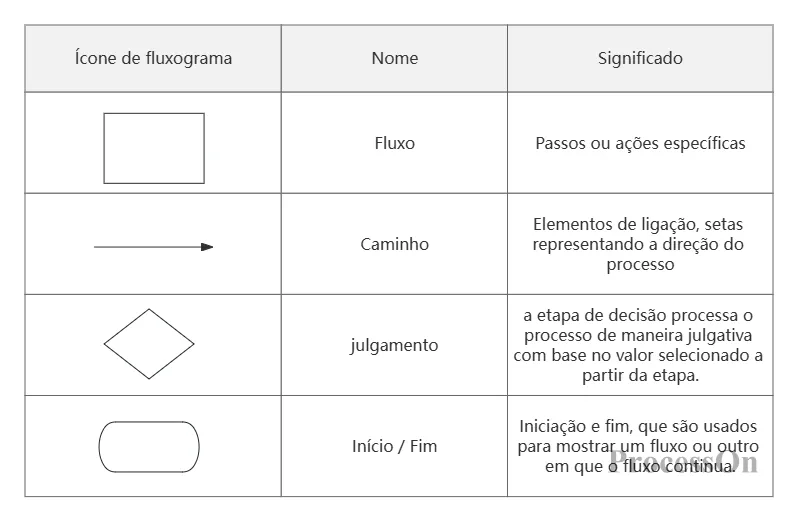

Elementos essenciais de um fluxograma
Cada nó de decisão deve ter exatamente duas saídas (sim/não ou condições específicas).
O fluxo deve ser mantido de cima para baixo e da esquerda para a direita, tanto quanto possível, evitando cruzamentos de setas.
Recomenda-se que processos complexos sejam divididos em múltiplos subprocessos, que podem ser referenciados usando nós de "subprocesso".
Os diagramas de sequência são o tipo mais importante de diagramas de interação UML, usados para mostrar o processo de troca de mensagens entre múltiplos objetos em ordem cronológica. Eles apresentam claramente "quem enviou o quê para quem primeiro e, em seguida, quem fez o quê", usando uma linha do tempo vertical e uma linha de vida horizontal.
Os diagramas de sequência são, sem exceção, os diagramas mais importantes no desenvolvimento front-end.
Os locais mais problemáticos no desenvolvimento front-end geralmente não estão dentro de uma função específica, mas sim no sincronismo de processos assíncronos. Por exemplo:
Processo de login OAuth2: O usuário clica em "Entrar" → O frontend envia a solicitação → A camada BFF encaminha a solicitação → O serviço de autenticação verifica a solicitação → Retorna o token → Define o cookie → Redireciona para a página inicial.
Processo de retorno de pagamento: Pagamento do usuário → Retorno de chamada de terceiros → Processamento no backend → Verificação do status no frontend → Atualização do status do pedido → Exibição do resultado
Esses processos envolvem múltiplos sistemas (frontend, BFF, serviços de backend, APIs de terceiros), e qualquer tempo limite, falha ou sequência desordenada em qualquer etapa pode levar a uma falha na experiência do usuário. Os diagramas de sequência visualizam todos os participantes, a ordem das mensagens e os resultados de retorno em toda a cadeia de chamadas, tornando-os a melhor ferramenta para alinhar os protocolos de interface entre o frontend e o backend.

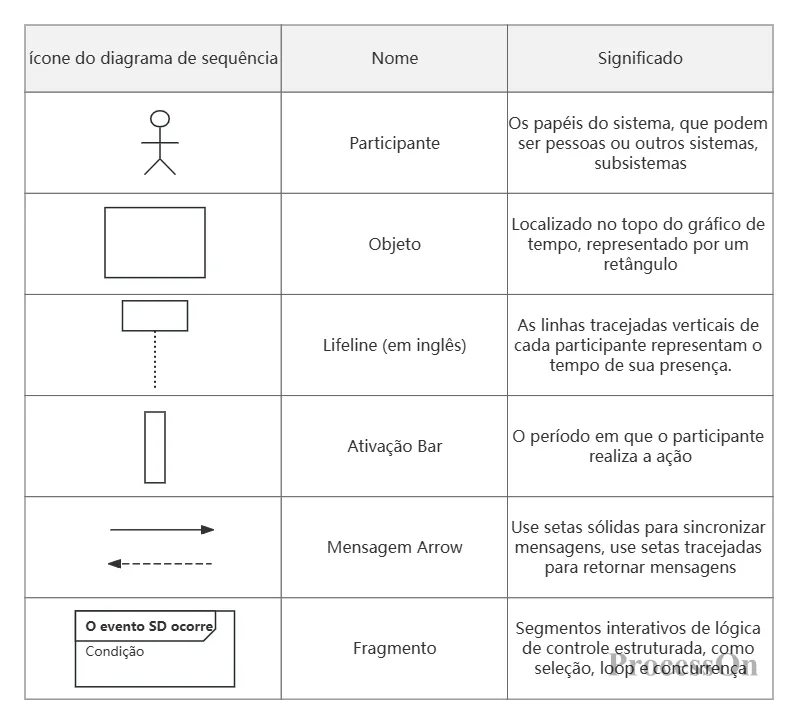

Elementos essenciais de um diagrama de sequência temporal
Os participantes são dispostos da esquerda para a direita, com o iniciador geralmente na extrema esquerda.
A direção da seta indica o fluxo da mensagem; a seta de retorno é representada por uma linha tracejada.
Cada mensagem deve incluir uma breve descrição, como "POST /api/login" ou "Retorna Token".
Quando houver ramificações condicionais, envolva-as com fragmentos alt e opt.
Um diagrama de classes é um diagrama em UML usado para descrever a estrutura estática de um sistema, mostrando os atributos, métodos e relacionamentos entre classes (ou interfaces).
O TypeScript tornou-se um recurso padrão no desenvolvimento front-end, e os diagramas de classe são ferramentas que visualizam as relações entre as definições de interface do TypeScript, as declarações de tipo e as propriedades dos componentes.
Em projetos front-end de grande escala, o design do modelo de dados determina diretamente a manutenibilidade do código. Os diagramas de classe ajudam a equipe a determinar "como a estrutura de dados deve ser e como os módulos devem se referenciar" antes de escrever o código, evitando a descoberta de conflitos de definição de tipo e incompatibilidades de interface no meio do desenvolvimento.

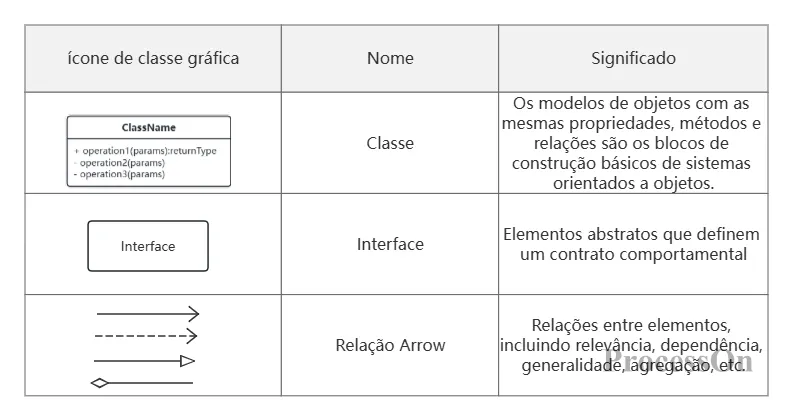

Elementos essenciais dos diagramas de classe
Em um diagrama de classes, uma "classe" corresponde a uma interface ou classe em TypeScript.
O sinal + antes de um atributo indica público, o sinal - indica privado e o símbolo # indica protegido.
A herança é representada por uma seta triangular vazada (por exemplo, "VIPUser herda de User"), enquanto a implementação da interface é representada por um triângulo vazado tracejado.
Um diagrama de componentes é usado para ilustrar os componentes físicos de um sistema (como módulos, bibliotecas e serviços) e as dependências entre eles. Ele responde à pergunta: "Quais unidades implantáveis independentemente compõem o sistema e como elas dependem umas das outras?"
Os projetos modernos de front-end são quase inteiramente desenvolvidos usando componentes — componentes React/Vue, pacotes NPM, subaplicações de microfront-end, camadas BFF, SDKs de terceiros… Se as dependências entre esses “componentes” não forem visualizadas, problemas como dependências circulares, conflitos de versão e ordens de compilação desordenadas podem surgir facilmente. Os diagramas de componentes ajudam as equipes a identificar riscos de dependência antecipadamente, durante o processo de design da arquitetura.

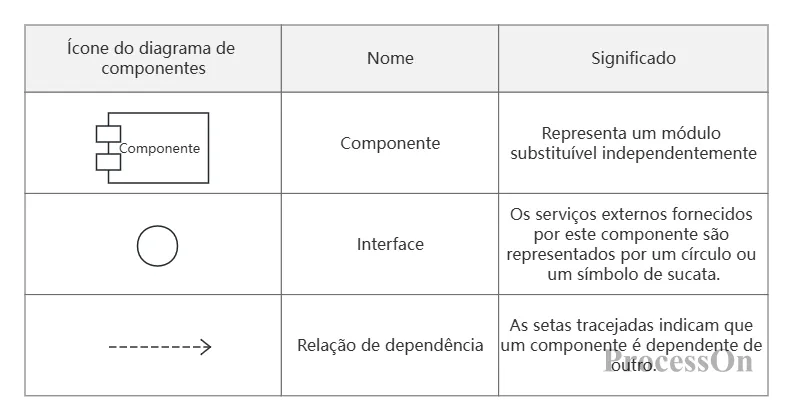

Elementos principais do diagrama de componentes
Os grafos de componentes focam nas dependências em "nível de módulo" e não se aprofundam em classes ou funções.
As dependências devem ser mantidas unidirecionais tanto quanto possível para evitar dependências circulares.
As interfaces expostas ao mundo exterior são identificadas com um símbolo de pirulito.
Os diagramas de arquitetura são um dos tipos de diagramas mais comuns no desenvolvimento front-end, usados para ilustrar a estrutura geral, o design em camadas, a divisão em módulos e a seleção de tecnologias de um sistema. Embora não seja um diagrama UML padrão, é o mais frequentemente usado na prática.
Diagrama de arquitetura técnica
Um diagrama de arquitetura é o "mapa geral" de um projeto front-end. Seja para revisões de soluções técnicas, treinamento de integração de novos funcionários ou para fornecer uma perspectiva global durante a resolução de problemas, o diagrama de arquitetura é sempre o primeiro diagrama utilizado. Um bom diagrama de arquitetura deve permitir que o leitor entenda "quantas camadas o sistema possui, o que cada camada faz e onde estão os módulos principais" em 10 segundos.
Estrutura em camadas: De cima para baixo, geralmente é "Camada de acesso do usuário → Camada de aplicação → Camada de serviço → Camada de dados".
Divisão em módulos: Cada camada é dividida em módulos independentes com base no domínio de negócio ou na função.
Anotação da pilha de tecnologias: Anote a seleção de tecnologias (por exemplo, React, Node.js, Redis) nos módulos principais.
Dependências externas: Marque serviços de terceiros e serviços em nuvem com caixas tracejadas ou cores diferentes.
A estrutura em camadas é o núcleo de um diagrama de arquitetura — cada camada tem uma única responsabilidade e limites claros.
A direção da seta indica a direção do fluxo de dados ou da chamada; elas devem ser mantidas consistentes.
Não tente incluir todos os detalhes em um único diagrama; busque "clareza em nível macro" nos diagramas de arquitetura.
Um diagrama de implantação é um diagrama UML usado para mostrar a estrutura física de implantação de um sistema, incluindo a distribuição de servidores, contêineres, dispositivos de rede e componentes de software no hardware.
Embora a implantação seja normalmente gerenciada pela equipe de operações, é igualmente importante que os desenvolvedores front-end entendam o diagrama de implantação:
Configuração de CI/CD: Compreender em qual ambiente os artefatos de compilação do frontend são implantados e como são distribuídos para a CDN.
Solução de problemas em ambientes distintos: Os ambientes de desenvolvimento, teste, pré-lançamento e produção possuem estruturas de implantação diferentes. Os diagramas de implantação ajudam a identificar "por que o ambiente de teste funciona corretamente, mas o ambiente de produção apresenta erros".
Implantação em contêineres: entendendo como os aplicativos de front-end são implantados em contêineres Docker ou clusters Kubernetes.

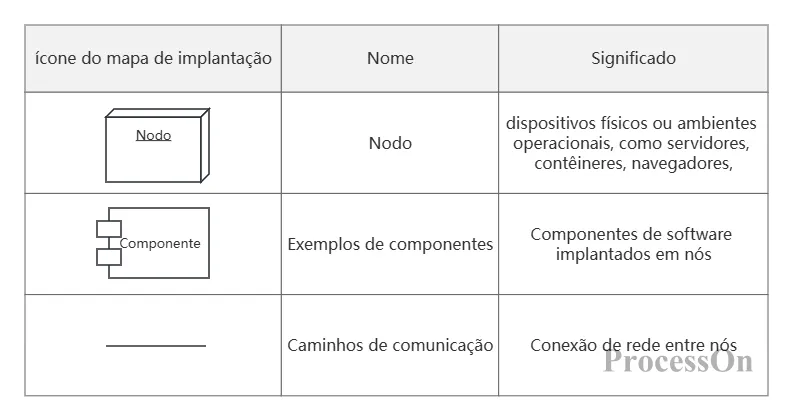

Elementos principais do diagrama de implantação
Os nós são representados por cubos, e os componentes dentro de um nó são representados por retângulos.
Os nós de anotação contêm informações importantes, como o sistema operacional e o ambiente de execução.
O caminho de comunicação é identificado pelo protocolo (por exemplo, HTTP/HTTPS, WebSocket).
Um diagrama de estados é usado para descrever todos os estados pelos quais um objeto pode passar durante seu ciclo de vida, bem como os eventos e condições que desencadeiam as transições de estado.

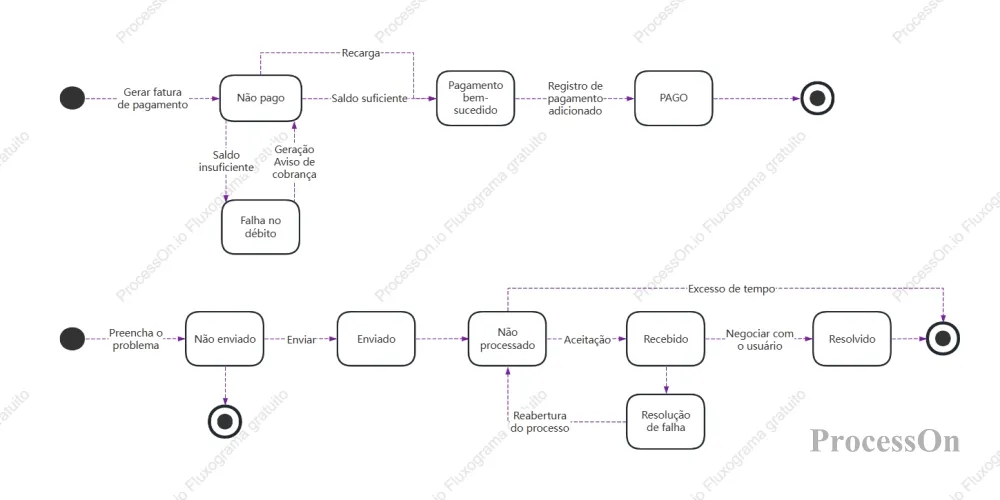

Diagrama de estado UML de recarga e recompensa
No desenvolvimento front-end, o gerenciamento de estado é um dos tópicos mais complexos. Sejam os recursos useState/useReducer do React, os dados reativos do Vue ou bibliotecas de estado global como Redux/Zustand, todos eles essencialmente gerenciam "estado" e "transições de estado".
Os diagramas de estado fornecem uma visão geral clara dos estados de um componente de interface do usuário ou entidade de negócios e das condições sob as quais eles transitam, tornando-os uma ferramenta essencial para o projeto de soluções de gerenciamento de estado.

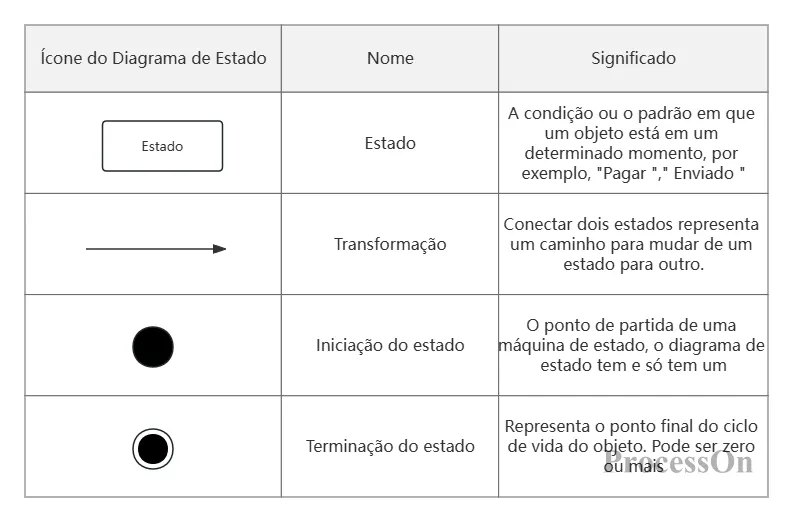

Elementos essenciais de um diagrama de estados
Cada status é nomeado usando o formato "adjetivo + substantivo", como "Logado" ou "Carregando".
Cada conversão é desencadeada por uma condição, como "o usuário clica no botão enviar".
Um diagrama de estados representa o ciclo de vida de um único objeto; evite misturar vários objetos.
oito tipos de gráficos acima abrangem todo o processo de desenvolvimento front-end, desde a análise de requisitos até a implantação. No entanto, saber "o que desenhar" é apenas o primeiro passo; escolher as ferramentas certas é igualmente crucial.
ProcessOn, uma plataforma profissional online de criação de gráficos e colaboração, oferece aos desenvolvedores front-end uma solução completa para criação de gráficos:
Ampla biblioteca de modelos: A comunidade de modelos do ProcessOn abrange uma variedade de tipos de diagramas de front-end frequentemente usados, incluindo diagramas de sequência, diagramas de classe, diagramas de caso de uso, fluxogramas e diagramas de arquitetura. Basta cloná-los e usá-los com um clique.
Suporte a múltiplos tipos de diagramas: O ProcessOn oferece suporte à criação profissional de diagramas UML padrão (diagramas de sequência, diagramas de classe, diagramas de caso de uso, diagramas de estado, diagramas de implantação), bem como fluxogramas, diagramas de arquitetura e mapas mentais frequentemente utilizados.
Diagramas gerados por IA: Basta inserir uma descrição em texto para gerar fluxogramas, mapas mentais, diagramas de sequência e muito mais com um único clique, reduzindo significativamente as barreiras para a criação de diagramas.
Colaboração em equipe: Suporta colaboração online em tempo real entre múltiplos usuários. A equipe de desenvolvimento front-end pode manter em conjunto diagramas de arquitetura e documentos técnicos, e cada modificação salva automaticamente as versões anteriores.
Q1: Quais gráficos os desenvolvedores front-end devem dominar?
A: Com base na frequência e importância de uso, recomenda-se priorizar o domínio de: diagramas de sequência (mais importantes para esclarecer processos assíncronos), fluxogramas (para a lógica de negócios diária), diagramas de arquitetura (essenciais para a revisão da solução) e diagramas de classe (para modelagem de dados em projetos TypeScript). A partir dessa base, complemente com diagramas de casos de uso (para análise de requisitos), diagramas de componentes (para o design de módulos), diagramas de estado (para o gerenciamento de estado) e diagramas de implantação (para a implantação), de acordo com as fases do projeto.
Q2: Por que o diagrama de sequência é o diagrama mais importante no desenvolvimento front-end?
A: Os pontos mais problemáticos no desenvolvimento front-end não estão dentro de nenhuma função específica, mas sim no sincronismo de processos assíncronos. Login, pagamento, polling, reconexão via WebSocket… esses processos envolvem múltiplos sistemas, e qualquer timeout ou desordem na sequência de qualquer etapa causará problemas. Diagramas de sequência visualizam todos os participantes na cadeia de chamadas, a ordem das mensagens e os resultados de retorno, tornando-os a melhor ferramenta para alinhar interfaces front-end e back-end e solucionar problemas assíncronos.
Q3: Como faço para usar diagramas de classe em um projeto TypeScript?
A: Em projetos TypeScript, os diagramas de classe correspondem às definições de interface e declarações de tipo. Definir o modelo de dados (como Usuário, Pedido, Produto) e seus relacionamentos usando diagramas de classe antes de começar a codificar pode evitar modificações repetidas nas definições de tipo e inconsistências entre as interfaces de front-end e back-end durante o desenvolvimento. Os diagramas de classe também são uma referência importante para avaliar o escopo do impacto durante a refatoração do código.
Q4: Qual é a diferença entre um diagrama de arquitetura e um diagrama de componentes?
A: Os diagramas de arquitetura focam no "nível macro de camadas" — quantas camadas o sistema possui, quais tecnologias cada camada utiliza e onde os módulos principais estão localizados; é uma visão global para todos. Os diagramas de componentes focam nas "dependências entre módulos" — quais componentes dependem de quais componentes e se existem dependências circulares; é uma visão detalhada para arquitetos e desenvolvedores principais. Os dois se complementam — os diagramas de arquitetura respondem à pergunta "como o sistema se parece", enquanto os diagramas de componentes respondem à pergunta "como os módulos dependem uns dos outros".
Q5: Qual é a diferença entre um fluxograma e um diagrama de sequência?
A: Os fluxogramas focam no fluxo de controle e na lógica de decisão dentro de um único sistema — entrada → processamento → julgamento → saída. Os diagramas de sequência focam na ordem de troca de mensagens entre múltiplos sistemas — quem envia uma mensagem para quem primeiro e quem responde com o quê. Simplificando: os fluxogramas oferecem uma perspectiva de "máquina única", enquanto os diagramas de sequência oferecem uma perspectiva de "rede". Ambos são necessários no desenvolvimento front-end — use fluxogramas para a lógica de negócios e diagramas de sequência para chamadas de API.
Q6: O ProcessOn consegue desenhar diagramas UML?
R: Sim. O ProcessOn oferece suporte a uma gama completa de tipos de diagramas UML, incluindo diagramas de sequência, diagramas de classe, diagramas de caso de uso, diagramas de estado e diagramas de implantação. A comunidade de templates oferece um grande número de modelos que podem ser clonados diretamente. Ele também oferece suporte a diagramas frequentemente usados no desenvolvimento front-end, como fluxogramas, diagramas de arquitetura, diagramas de Gantt e mapas mentais, atendendo a todas as necessidades em uma única plataforma. Os recursos de IA do ProcessOn também permitem a geração de diagramas com um clique a partir de descrições de texto, reduzindo ainda mais a barreira de entrada para a criação de diagramas.
