프런트엔드 개발에서 코딩은 전체 작업량의 3분의 1에 불과합니다. 나머지 3분의 2는 요구사항 이해, 아키텍처 설계, 솔루션 조율, 문제 해결에 할애됩니다. 다이어그램은 이러한 "보이지 않는 생각"을 "보이는 합의"로 변환하는 핵심 도구입니다.
많은 프런트엔드 개발자들은 복잡한 요구사항에 직면했을 때 "IDE를 열고 직접 코드를 작성하는" 방식에 익숙해져 있으며, 암기나 구두 설명에 의존하는 경향이 있습니다. 그러나 프로젝트 규모가 수십 페이지, 수백 개의 컴포넌트로 커지고 여러 팀과의 협업이 필요해지면, 다이어그램의 도움 없이는 정보 전달 손실이 기하급수적으로 증가합니다. 이는 기술 솔루션 검토 시 의사소통 어려움 , 문제 해결 시 의존 관계 파악의 어려움, 그리고 신입 직원이 입사 후 3개월이 지나도 시스템의 구조를 이해하지 못하는 상황으로 이어집니다.
차트는 "상사에게 제출하는 보고서"가 아니라, 프런트엔드 개발자를 위한 사고 도구이자 소통 언어입니다. 이 글에서는 요구사항 분석부터 아키텍처 설계, 코드 모델링부터 배포 및 유지보수에 이르기까지 프런트엔드 개발 프로세스 전반에 걸쳐 숙달해야 할 여덟 가지 필수 차트 유형을 실용적인 관점에서 소개하고, 언제, 무엇을, 어떻게 그려야 하는지 설명합니다.
유스케이스 다이어그램은 UML(통합 모델링 언어)에서 시스템의 기능적 경계와 사용자-시스템 간 상호작용을 설명하는 데 사용되는 다이어그램입니다. 기능이 어떻게 구현되는지는 중요하지 않고, 시스템에서 누가 "무엇을 할 수 있는지"에만 초점을 맞춥니다.
많은 프런트엔드 프로젝트에서 요구사항이 불명확한 근본적인 원인은 요구사항 문서가 충분히 상세하지 않아서가 아니라, 모든 관계자들이 "시스템이 무엇을 해야 하는지"에 대해 합의에 도달하지 못했기 때문입니다. 유스케이스 다이어그램은 이러한 문제를 가장 간단한 방식으로 해결합니다. "사용자 역할"과 "기능적 요소" 간의 대응 관계를 그림으로 나타내어 제품, 디자인, 개발 팀이 한눈에 쉽게 이해할 수 있도록 합니다.

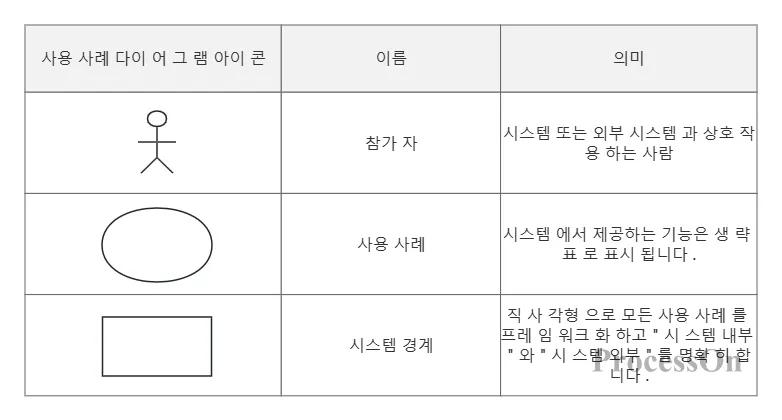

유스케이스 다이어그램의 핵심 요소
유스케이스 다이어그램의 핵심 가치는 범위를 정의하는 데 있으며, 너무 자세하게 그릴 필요는 없습니다 .
각 사용 사례는 "주문 제출" 또는 "비밀번호 재설정"과 같이 동사와 명사로 구성된 구문을 사용하여 이름이 지정됩니다 .
참여자 간에 상속 관계(예: "VIP 사용자"가 "일반 사용자"로부터 상속받는 경우)가 있는 경우, 일반화된 화살표로 표시됩니다 .
순서도는 비즈니스 프로세스, 운영 단계 또는 알고리즘 논리를 설명하는 데 사용되는 다이어그램입니다. 그래픽 기호와 화살표를 사용하여 시작부터 끝까지의 전체 실행 경로를 보여줍니다.
프런트엔드 개발에서 순서도는 매우 다양한 시나리오에서 사용됩니다.
비즈니스 로직 분석: 예를 들어, "사용자 등록 프로세스"는 정보 입력 → 휴대폰 번호 인증 → 이메일 인증 → 등록 성공/실패 순으로 진행됩니다.
상호작용 흐름 디자인: 예를 들어, "장바구니 결제 과정"—배송지 선택 → 결제 방법 선택 → 주문 확인 → 결제 → 결과 피드백
프런트엔드 알고리즘 설계: 예를 들어 "목록의 가상 스크롤링" 렌더링 로직 및 폼 유효성 검사를 위한 의사 결정 트리 등이 있습니다.
순서도의 가장 큰 가치는 암묵적인 "논리적 판단"을 명시적으로 드러내는 데 있습니다. 각 마름모꼴(판단 노드)은 잠재적인 오류 발생 지점이며, 순서도를 그리면 팀이 함께 검토할 수 있습니다.

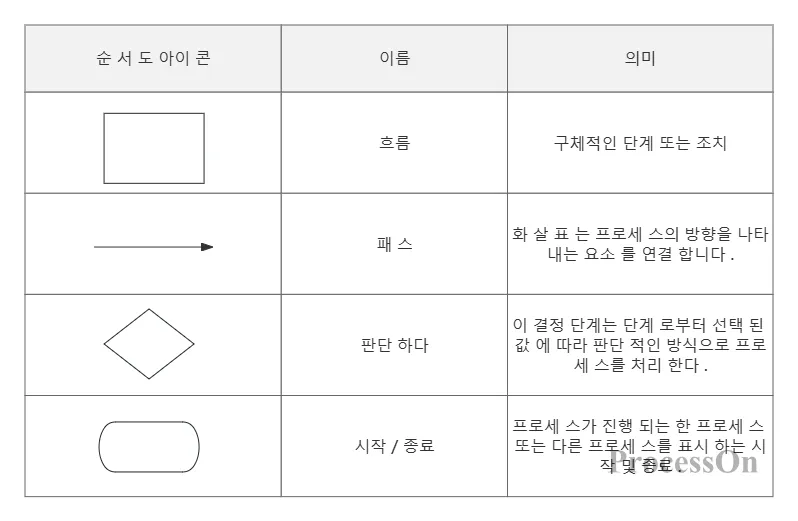

순서도의 핵심 요소
각 결정 노드에는 정확히 두 개의 출구(예/아니오 또는 특정 조건)가 있어야 합니다.
흐름은 가능한 한 위에서 아래로, 왼쪽에서 오른쪽으로 유지해야 하며, 화살표가 교차하지 않도록 해야 합니다.
복잡한 프로세스는 여러 하위 프로세스로 분해하는 것이 좋으며, 이러한 하위 프로세스는 "하위 프로세스" 노드를 사용하여 참조할 수 있습니다.
시퀀스 다이어그램은 UML 상호작용 다이어그램 중 가장 중요한 유형으로, 여러 객체 간의 메시지 전달 과정을 시간 순서대로 보여주는 데 사용됩니다. 수직 타임라인과 수평 라이프라인을 이용하여 "누가 누구에게 무엇을 먼저 보냈고, 그 후에 누가 무엇을 했는지"를 명확하게 나타냅니다.
시퀀스 다이어그램은 프런트엔드 개발에서 그 어떤 다이어그램보다 중요합니다.
프런트엔드 개발에서 가장 버그가 많은 부분은 특정 함수 내부가 아니라 비동기 프로세스의 타이밍 문제인 경우가 많습니다. 예를 들면 다음과 같습니다.
OAuth2 로그인 프로세스: 사용자가 로그인 버튼을 클릭 → 프런트엔드에서 요청 전송 → BFF 레이어에서 전달 → 인증 서비스에서 확인 → 토큰 반환 → 쿠키 설정 → 홈페이지로 리디렉션
결제 콜백 프로세스: 사용자 결제 → 제3자 콜백 → 백엔드 처리 → 프런트엔드 상태 폴링 → 주문 상태 업데이트 → 결과 표시
이러한 프로세스는 여러 시스템(프런트엔드, BFF, 백엔드 서비스, 타사 API)을 포함하며, 어느 단계에서든 타임아웃, 오류 또는 순서 오류가 발생하면 사용자 경험에 심각한 문제가 초래될 수 있습니다. 시퀀스 다이어그램은 전체 호출 체인의 모든 참여자, 메시지 순서 및 반환 결과를 시각화하므로 프런트엔드와 백엔드 간의 인터페이스 프로토콜을 정렬하는 데 가장 적합한 도구입니다.

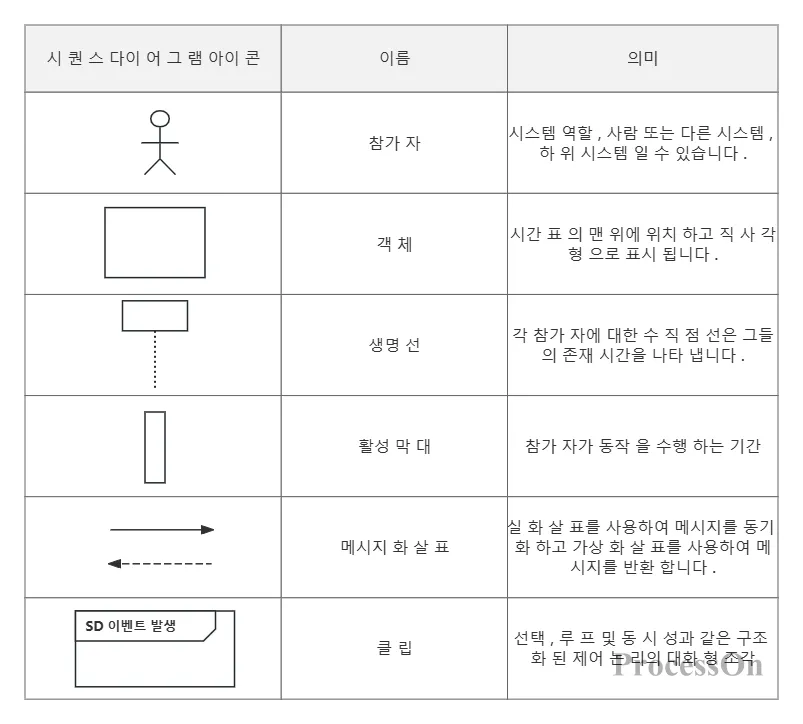

시간 순서도의 핵심 요소
참가자들은 왼쪽에서 오른쪽으로 배열되어 있으며, 일반적으로 시작자는 맨 왼쪽에 있습니다.
화살표 방향은 메시지 흐름을 나타내며, 회귀 화살표는 점선으로 표시됩니다.
각 메시지에는 "POST /api/login" 또는 "토큰 반환"과 같은 간단한 설명이 포함되어야 합니다.
조건부 분기가 포함된 경우, alt 및 opt 프래그먼트로 감싸십시오.
클래스 다이어그램은 UML에서 시스템의 정적 구조를 설명하는 데 사용되는 다이어그램으로, 클래스(또는 인터페이스) 간의 속성, 메서드 및 관계를 보여줍니다.
TypeScript는 프런트엔드 개발에서 표준적인 기능이 되었으며, 클래스 다이어그램은 TypeScript의 인터페이스 정의, 타입 선언 및 컴포넌트 속성 간의 관계를 시각화하는 도구입니다.
대규모 프런트엔드 프로젝트에서 데이터 모델 설계는 코드 유지보수성에 직접적인 영향을 미칩니다. 클래스 다이어그램은 팀이 코드를 작성하기 전에 "데이터 구조가 어떻게 되어야 하고 모듈들이 서로 어떻게 참조해야 하는지"를 결정하는 데 도움을 주어 개발 중간에 타입 정의 충돌이나 인터페이스 불일치를 발견하는 것을 방지합니다.

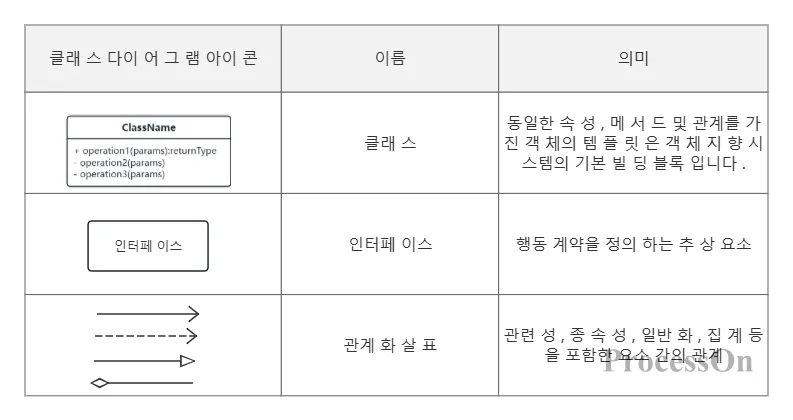

클래스 다이어그램의 핵심 요소
클래스 다이어그램에서 "클래스"는 TypeScript의 인터페이스 또는 클래스에 해당합니다.
속성 앞에 + 기호가 붙으면 공개, - 기호가 붙으면 비공개, # 기호가 붙으면 보호됨을 나타냅니다.
상속은 속이 빈 삼각형 화살표(예: "VIPUser는 User를 상속합니다")로 표시되고, 인터페이스 구현은 점선으로 된 속이 빈 삼각형으로 표시됩니다.
컴포넌트 다이어그램은 시스템의 물리적 구성 요소(모듈, 라이브러리, 서비스 등)와 그 구성 요소들 간의 의존 관계를 나타내는 데 사용됩니다. 이 다이어그램은 "시스템을 구성하는 독립적으로 배포 가능한 단위는 무엇이며, 이러한 단위들은 서로 어떻게 의존하는가?"라는 질문에 대한 답을 제시합니다.
최신 프런트엔드 프로젝트는 React/Vue 컴포넌트, NPM 패키지, 마이크로 프런트엔드 서브 애플리케이션, BFF 레이어, 서드파티 SDK 등 거의 모든 부분이 컴포넌트를 사용하여 개발됩니다. 이러한 "컴포넌트" 간의 의존성을 시각화하지 않으면 순환 의존성, 버전 충돌, 빌드 순서 오류와 같은 문제가 쉽게 발생할 수 있습니다. 컴포넌트 다이어그램은 아키텍처 설계 과정에서 팀이 의존성 위험을 사전에 파악하는 데 도움을 줍니다.

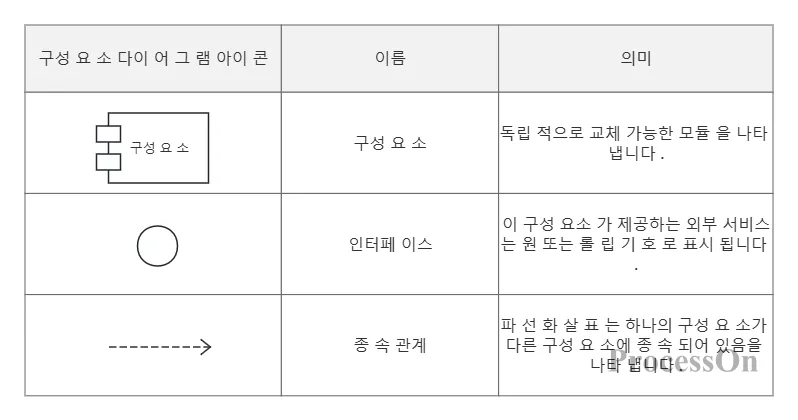

구성 요소 다이어그램의 핵심 요소
컴포넌트 그래프는 "모듈 수준"의 종속성에 초점을 맞추며 클래스나 함수 내부까지는 다루지 않습니다.
순환 종속성을 피하기 위해 종속성은 가능한 한 단방향으로 유지해야 합니다.
외부와 연결되는 인터페이스에는 막대사탕 모양의 기호가 표시됩니다.
아키텍처 다이어그램은 프런트엔드 개발에서 가장 흔하게 사용되는 다이어그램 유형 중 하나로, 시스템의 전체 구조, 계층형 설계, 모듈 분할 및 기술 선택을 설명하는 데 사용됩니다. 표준 UML 다이어그램은 아니지만 실무에서 가장 자주 사용되는 다이어그램입니다.
아키텍처 다이어그램은 프런트엔드 프로젝트의 "전체 지도"와 같습니다. 기술 솔루션 검토, 신입 직원 교육, 문제 해결 시 전체적인 관점 제공 등 어떤 상황에서든 아키텍처 다이어그램은 항상 가장 먼저 사용되는 자료입니다. 잘 만들어진 아키텍처 다이어그램은 보는 사람이 10초 안에 "시스템의 계층 수, 각 계층의 역할, 핵심 모듈의 위치"를 파악할 수 있도록 해야 합니다.
계층 구조: 위에서 아래로 일반적으로 "사용자 접근 계층 → 애플리케이션 계층 → 서비스 계층 → 데이터 계층"의 구조를 갖습니다.
모듈 구분: 각 계층은 비즈니스 영역 또는 기능에 따라 독립적인 모듈로 나뉩니다.
기술 스택 주석: 주요 모듈에 사용된 기술(예: React, Node.js, Redis)을 주석으로 표시합니다.
외부 종속성: 타사 서비스 및 클라우드 서비스는 점선 상자 또는 다른 색상으로 표시합니다.
계층화는 아키텍처 다이어그램의 핵심입니다. 각 계층은 단일한 책임과 명확한 경계를 갖습니다.
화살표 방향은 데이터 흐름 또는 호출 방향을 나타내며, 일관성을 유지해야 합니다.
모든 세부 사항을 하나의 다이어그램에 crammed 넣으려 하지 마세요. 아키텍처 다이어그램에서는 "거시적인 수준의 명확성"을 추구하세요.
배포 다이어그램은 서버, 컨테이너, 네트워크 장치 및 소프트웨어 구성 요소가 하드웨어에 어떻게 분산되어 있는지 등 시스템의 물리적 배포 구조를 보여주는 데 사용되는 UML 다이어그램입니다.
배포는 일반적으로 운영팀에서 담당하지만, 프런트엔드 개발자 역시 배포 다이어그램을 이해하는 것이 중요합니다.
CI/CD 구성: 프런트엔드 빌드 결과물이 어떤 환경에 배포되는지, 그리고 CDN을 통해 어떻게 배포되는지를 이해합니다.
환경 차이로 인한 문제 해결: 개발, 테스트, 사전 릴리스 및 프로덕션 환경은 배포 구조가 서로 다릅니다. 배포 다이어그램은 "테스트 환경에서는 정상적으로 작동하지만 프로덕션 환경에서 오류가 발생하는 이유"를 파악하는 데 도움이 됩니다.
컨테이너 기반 배포: 프런트엔드 애플리케이션이 Docker 컨테이너 또는 Kubernetes 클러스터에 배포되는 방식을 이해합니다.
배포 다이어그램의 핵심 요소
노드는 정육면체로 표현되고, 노드 내의 구성 요소는 직사각형으로 표현됩니다.
어노테이션 노드에는 운영 체제 및 런타임 환경과 같은 주요 정보가 포함되어 있습니다.
통신 경로는 프로토콜(예: HTTP/HTTPS, WebSocket)로 표시됩니다.
상태 다이어그램은 객체가 수명 주기 동안 거칠 수 있는 모든 상태와 상태 전환을 유발하는 이벤트 및 조건을 설명하는 데 사용됩니다.
프런트엔드 개발에서 상태 관리는 가장 복잡한 주제 중 하나입니다. React의 useState/useReducer, Vue의 반응형 데이터, Redux/Zustand와 같은 전역 상태 라이브러리 모두 본질적으로 "상태"와 "상태 전환"을 관리합니다.
상태 다이어그램은 UI 구성 요소 또는 비즈니스 엔티티의 상태와 상태 전환 조건을 명확하게 보여주므로 상태 관리 솔루션을 설계하는 데 필수적인 도구입니다.

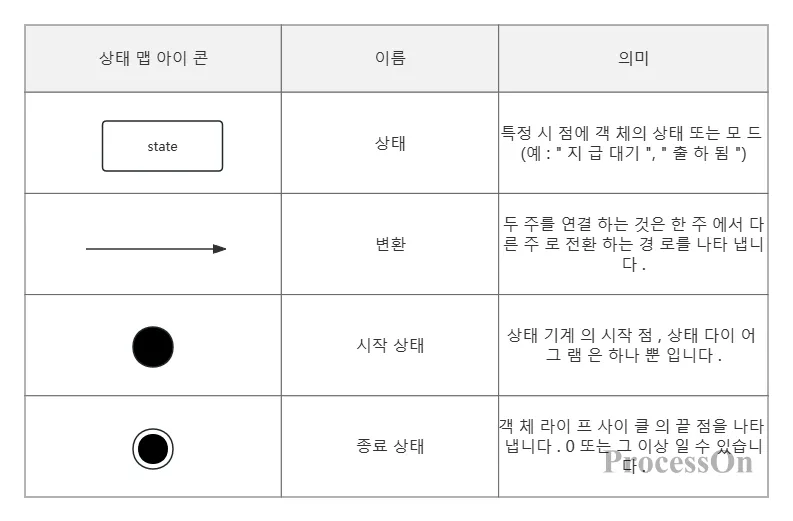

상태 다이어그램의 핵심 요소
각 상태는 "로그인됨" 또는 "로딩 중"과 같이 "형용사 + 명사" 형식으로 이름이 지정됩니다.
각 전환은 "사용자가 제출 버튼을 클릭하는 경우"와 같은 조건에 의해 트리거됩니다.
상태 다이어그램은 단일 객체의 생명주기를 나타냅니다. 여러 객체를 혼합하여 사용하지 마십시오.
위의 여덟 가지 차트 유형은 요구사항 분석부터 배포까지 프런트엔드 개발 프로세스 전반을 포괄합니다. 하지만 "무엇을 그려야 하는지" 아는 것은 첫걸음에 불과하며, 적절한 도구를 선택하는 것 또한 매우 중요합니다.
ProcessOn은 전문 온라인 차트 작성 및 협업 플랫폼으로, 프런트엔드 개발자에게 원스톱 차트 작성 솔루션을 제공합니다.
방대한 템플릿 라이브러리: ProcessOn 템플릿 커뮤니티는 시퀀스 다이어그램, 클래스 다이어그램, 유스케이스 다이어그램, 순서도, 아키텍처 다이어그램 등 프런트엔드에서 자주 사용되는 다양한 다이어그램 유형을 제공합니다. 한 번의 클릭으로 간편하게 복제하여 사용할 수 있습니다.
ProcessOn은 표준 UML 다이어그램(시퀀스 다이어그램, 클래스 다이어그램, 유스케이스 다이어그램, 상태 다이어그램, 배포 다이어그램)은 물론 자주 사용되는 순서도, 아키텍처 다이어그램, 마인드맵 등 다양한 다이어그램 유형을 전문적으로 작성할 수 있도록 지원합니다.
AI 기반 다이어그램: 텍스트 설명을 입력하기만 하면 단 한 번의 클릭으로 순서도, 마인드맵, 시퀀스 다이어그램 등을 생성할 수 있어 다이어그램 제작의 진입 장벽을 크게 낮춥니다.
팀 협업: 여러 사용자 간의 실시간 온라인 협업을 지원합니다. 프런트엔드 팀은 아키텍처 다이어그램과 기술 문서를 공동으로 관리할 수 있으며, 모든 수정 사항은 자동으로 이전 버전에 저장됩니다.
Q1: 프런트엔드 개발자가 반드시 숙달해야 하는 차트는 무엇인가요?
A: 사용 빈도와 중요도를 기준으로, 다음 다이어그램들을 우선적으로 숙달하는 것이 좋습니다: 시퀀스 다이어그램(비동기 프로세스 명확화에 가장 중요), 플로우차트(일상적인 비즈니스 로직), 아키텍처 다이어그램(솔루션 검토에 필수적), 클래스 다이어그램(TypeScript 프로젝트의 데이터 모델링용). 이러한 기초를 바탕으로 프로젝트 단계에 따라 유스케이스 다이어그램(요구사항 분석용), 컴포넌트 다이어그램(모듈 설계용), 상태 다이어그램(상태 관리용), 배포 다이어그램(배포용)을 추가로 학습하십시오.
Q2: 프런트엔드 개발에서 시퀀스 다이어그램이 가장 중요한 다이어그램인 이유는 무엇인가요?
A: 프런트엔드 개발에서 가장 버그가 많은 부분은 특정 함수 내부가 아니라 비동기 프로세스의 타이밍 문제입니다. 로그인, 결제, 폴링, 웹소켓 재연결 등은 여러 시스템이 관여하는 프로세스인데, 어느 단계에서든 타임아웃이 발생하거나 순서가 어긋나면 문제가 생깁니다. 시퀀스 다이어그램은 호출 체인의 모든 참여자, 메시지 순서, 반환 결과를 시각화해 주기 때문에 프런트엔드와 백엔드 인터페이스를 일치시키고 비동기 문제를 해결하는 데 가장 적합한 도구입니다.
Q3: TypeScript 프로젝트에서 클래스 다이어그램은 어떻게 사용하나요?
A: TypeScript 프로젝트에서 클래스 다이어그램은 인터페이스 정의 및 타입 선언에 해당합니다. 코딩을 시작하기 전에 클래스 다이어그램을 사용하여 데이터 모델(예: 사용자, 주문, 제품)과 그 관계를 정의하면 개발 과정에서 타입 정의를 반복적으로 수정하거나 프런트엔드와 백엔드 인터페이스 간의 불일치를 방지할 수 있습니다. 또한 클래스 다이어그램은 코드 리팩토링 시 영향 범위를 평가하는 데 중요한 참고 자료가 됩니다.
Q4: 아키텍처 다이어그램과 컴포넌트 다이어그램의 차이점은 무엇입니까?
A: 아키텍처 다이어그램은 시스템의 계층 수, 각 계층에서 사용하는 기술, 핵심 모듈의 위치 등 "매크로 수준의 계층 구조"에 초점을 맞춥니다. 이는 모든 사람이 시스템을 전체적으로 파악할 수 있도록 해주는 개요도입니다. 반면 컴포넌트 다이어그램은 "모듈 간 의존성"에 초점을 맞춥니다. 어떤 컴포넌트가 어떤 컴포넌트에 의존하는지, 순환 의존성이 있는지 등을 보여주며, 아키텍트와 핵심 개발자를 위한 상세한 개요도입니다. 이 두 다이어그램은 서로 보완적인 역할을 합니다. 아키텍처 다이어그램은 "시스템의 전체적인 구조"를 보여주고, 컴포넌트 다이어그램은 "모듈들이 서로 어떻게 의존하는지"를 보여줍니다.
Q5: 순서도와 시퀀스 다이어그램의 차이점은 무엇입니까?
A: 순서도는 단일 시스템 내의 제어 흐름과 결정 논리(입력 → 처리 → 판단 → 출력)에 초점을 맞춥니다. 시퀀스 다이어그램은 여러 시스템 간의 메시지 전달 순서(누가 누구에게 먼저 메시지를 보내고, 누가 어떤 응답을 보내는지)에 초점을 맞춥니다. 간단히 말해, 순서도는 "단일 시스템" 관점이고, 시퀀스 다이어그램은 "네트워크" 관점입니다. 프런트엔드 개발에는 둘 다 필요하며, 순서도는 비즈니스 로직에, 시퀀스 다이어그램은 API 호출에 사용합니다.
Q6: ProcessOn은 UML 다이어그램을 그릴 수 있습니까?
A: 네. ProcessOn은 시퀀스 다이어그램, 클래스 다이어그램, 유스케이스 다이어그램, 상태 다이어그램, 배포 다이어그램 등 모든 유형의 UML 다이어그램을 지원합니다. 템플릿 커뮤니티에서 제공하는 다양한 템플릿을 바로 복제하여 사용할 수 있습니다. 또한 프런트엔드 개발에서 자주 사용되는 플로우차트, 아키텍처 다이어그램, 간트 차트, 마인드맵 등의 다이어그램도 지원하여 모든 요구 사항을 하나의 플랫폼에서 충족합니다. ProcessOn의 AI 기능은 텍스트 설명만으로 클릭 한 번으로 다이어그램을 생성할 수 있도록 지원하여 다이어그램 제작의 진입 장벽을 더욱 낮춥니다.
