En développement front-end, le code ne représente qu'un tiers de la charge de travail ; les deux tiers restants consistent à comprendre les besoins, concevoir l'architecture, harmoniser les solutions et résoudre les problèmes. Les diagrammes sont l'outil principal pour transformer ces « idées abstraites » en un « consensus visible ».
De nombreux développeurs front-end ont l'habitude d'« ouvrir l'IDE et de coder directement », s'appuyant sur la mémorisation et la communication verbale face à des exigences complexes. Cependant, lorsqu'un projet atteint des dizaines de pages, des centaines de composants et implique une collaboration inter-équipes, la perte d'informations augmente de façon exponentielle sans l'aide de diagrammes. Il en résulte des difficultés de communication lors des revues techniques , des difficultés à identifier les chaînes de dépendances lors du dépannage et une méconnaissance du système par les nouveaux employés, même après trois mois d'intégration.
Les graphiques ne sont pas de simples rapports pour le supérieur hiérarchique, mais plutôt un outil de réflexion et un langage de communication pour les développeurs front-end. Cet article propose une approche pratique, en présentant huit types de graphiques essentiels à maîtriser tout au long du processus de développement front-end : de l’analyse des besoins à la conception de l’architecture, de la modélisation du code au déploiement et à la maintenance. Il vous explique également quand, quoi et comment les créer.
Les diagrammes de cas d'utilisation sont des diagrammes UML (Unified Modeling Language) utilisés pour décrire les limites fonctionnelles d'un système et l'interaction entre les utilisateurs et ce système. Ils ne s'intéressent pas à la manière dont les fonctions sont implémentées, mais uniquement aux personnes autorisées à faire quoi dans le système.
Diagramme de cas d'utilisation UML
Dans de nombreux projets front-end, le manque de clarté des exigences ne tient pas tant à un cahier des charges insuffisamment détaillé qu'à l'absence de consensus entre les parties prenantes sur les fonctionnalités attendues du système. Les diagrammes de cas d'utilisation apportent une solution simple à ce problème : ils établissent la correspondance entre les rôles des utilisateurs et les fonctionnalités, permettant ainsi aux équipes produit, design et développement de comprendre instantanément les besoins.

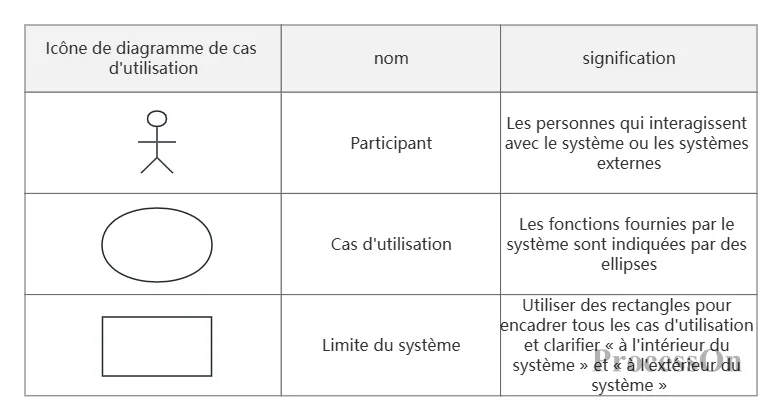

Éléments essentiels des diagrammes de cas d'utilisation
L'intérêt principal des diagrammes de cas d'utilisation réside dans la définition du périmètre ; il n'est pas nécessaire de les dessiner avec trop de détails .
Chaque cas d'utilisation est nommé à l'aide d'une expression composée d'un verbe et d'un nom, comme « Soumettre une commande » ou « Réinitialiser le mot de passe » .
S’il existe une relation d’héritage entre les participants (par exemple, « utilisateur VIP » héritant de « utilisateur régulier »), elle est indiquée par une flèche généralisée .
Un organigramme est un diagramme utilisé pour décrire un processus métier, des étapes opérationnelles ou une logique algorithmique. Il utilise des symboles graphiques et des flèches pour illustrer le chemin d'exécution complet, du début à la fin.
Organigramme d'inscription des utilisateurs du site Web
En développement front-end, les organigrammes sont utilisés dans de nombreux scénarios :
Décomposition de la logique métier : Par exemple, le « processus d’inscription de l’utilisateur » — saisie des informations → vérification du numéro de téléphone mobile → vérification de l’adresse électronique → succès/échec de l’inscription
Conception du flux d'interaction : par exemple, le processus de validation du panier d'achat — sélection de l'adresse → sélection du mode de paiement → confirmation de la commande → paiement → avis sur le résultat
Conception des algorithmes front-end : par exemple, la logique de rendu du « défilement virtuel des listes » et l’arbre de décision pour la validation des formulaires.
L'intérêt principal des organigrammes réside dans leur capacité à rendre explicites les « jugements logiques » implicites : chaque losange (nœud de jugement) représente un point faible potentiel, et le fait de le représenter permet à l'équipe de l'examiner ensemble.

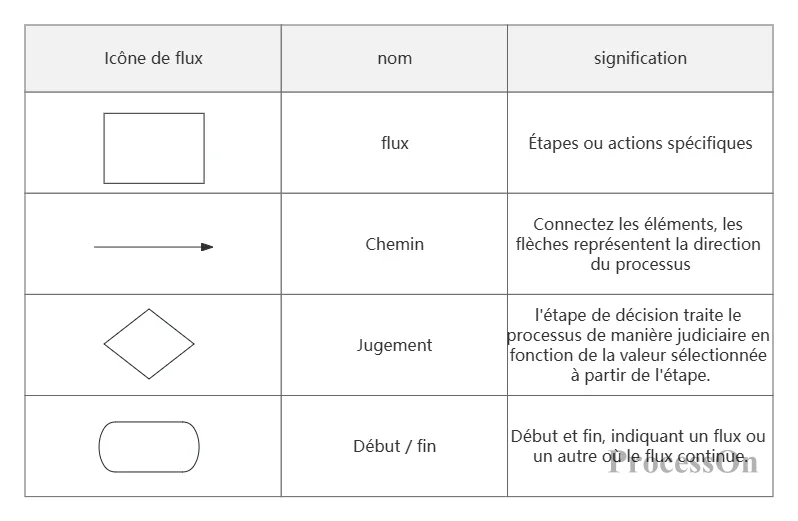

Éléments essentiels d'un organigramme
Chaque nœud de décision doit avoir exactement deux sorties (oui/non ou conditions spécifiques).
Le flux doit être maintenu autant que possible de haut en bas et de gauche à droite, en évitant les intersections de flèches.
Il est recommandé de décomposer les processus complexes en plusieurs sous-processus, qui peuvent être référencés à l'aide de nœuds « sous-processus ».
Les diagrammes de séquence sont le type le plus important de diagrammes d'interaction UML. Ils servent à illustrer le processus d'échange de messages entre plusieurs objets, dans l'ordre chronologique. Ils présentent clairement « qui a envoyé quoi à qui en premier, puis qui a fait quoi » grâce à une ligne chronologique verticale et une ligne de vie horizontale.
Les diagrammes de séquence sont, sans conteste, les diagrammes les plus importants en développement front-end.
Les points faibles les plus fréquents du développement front-end ne se situent souvent pas au sein d'une fonction spécifique, mais plutôt dans la synchronisation des processus asynchrones. Par exemple :
Processus de connexion OAuth2 : L’utilisateur clique sur « Se connecter » → L’interface utilisateur envoie une requête → La couche BFF transmet la requête → Le service d’authentification vérifie l’identité de l’utilisateur → Renvoie un jeton → Création d’un cookie → Redirection vers la page d’accueil
Processus de confirmation de paiement : Paiement utilisateur → Confirmation par un tiers → Traitement côté serveur → Vérification du statut côté client → Mise à jour du statut de la commande → Affichage du résultat
Ces processus impliquent de multiples systèmes (interface utilisateur, BFF, services backend, API tierces), et tout délai d'attente, défaillance ou séquence désordonnée à n'importe quelle étape peut entraîner une dégradation de l'expérience utilisateur. Les diagrammes de séquence visualisent tous les participants, l'ordre des messages et les résultats de retour dans l'ensemble de la chaîne d'appels, ce qui en fait l'outil idéal pour harmoniser les protocoles d'interface entre l'interface utilisateur et le backend.

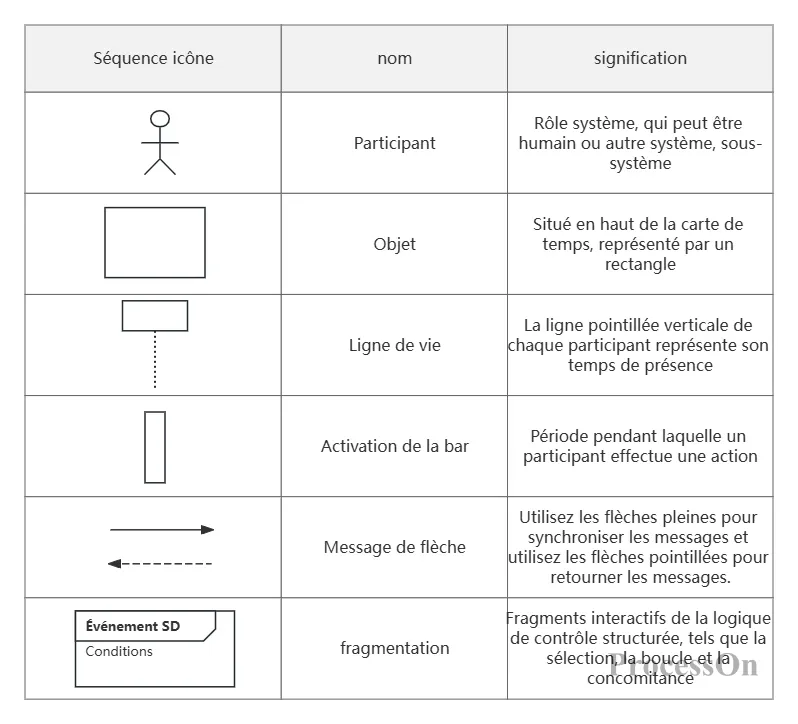

Éléments principaux d'un diagramme de séquence temporelle
Les participants sont disposés de gauche à droite, l'initiateur se trouvant généralement à l'extrême gauche.
Le sens de la flèche indique le flux du message ; la flèche de retour est représentée par une ligne pointillée.
Chaque message doit inclure une brève description, telle que « POST /api/login » ou « Renvoie un jeton ».
Lorsque des branches conditionnelles sont impliquées, enveloppez-les avec des fragments alt et opt.
Un diagramme de classes est un diagramme UML utilisé pour décrire la structure statique d'un système, montrant les attributs, les méthodes et les relations entre les classes (ou interfaces).
TypeScript est devenu une fonctionnalité standard du développement front-end, et les diagrammes de classes sont des outils qui permettent de visualiser les relations entre les définitions d'interface, les déclarations de type et les propriétés des composants de TypeScript.
Dans les projets front-end de grande envergure, la conception du modèle de données détermine directement la maintenabilité du code. Les diagrammes de classes aident l'équipe à définir la structure des données et les relations entre les modules avant même d'écrire le code, évitant ainsi de découvrir des conflits de types et des incompatibilités d'interfaces en cours de développement.

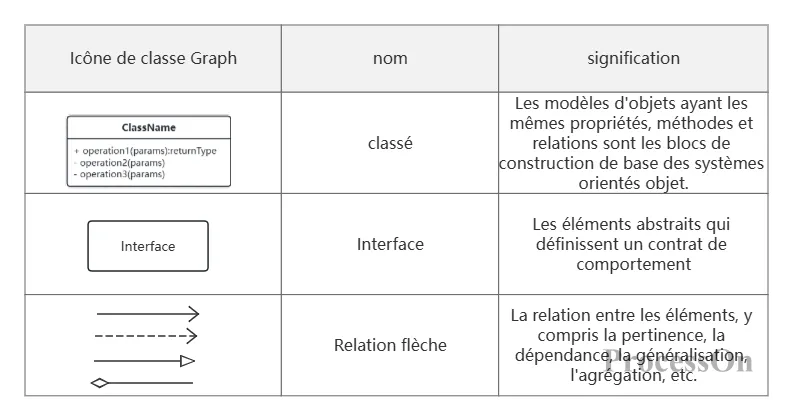

Éléments fondamentaux des diagrammes de classes
Dans un diagramme de classes, une « classe » correspond à une interface ou à une classe en TypeScript.
Le signe + devant un attribut indique public, le signe - indique privé et le signe # indique protégé.
L'héritage est représenté par une flèche triangulaire creuse (par exemple, « VIPUser hérite de User »), tandis que l'implémentation de l'interface est représentée par un triangle creux en pointillés.
Un diagramme de composants sert à illustrer les composants physiques d'un système (tels que les modules, les bibliothèques et les services) et leurs dépendances. Il répond à la question : « Quelles unités déployables indépendamment constituent le système, et comment dépendent-elles les unes des autres ? »
Les projets front-end modernes sont presque entièrement développés à l'aide de composants : composants React/Vue, packages NPM, micro-applications front-end, couches BFF, SDK tiers… Si les dépendances entre ces composants ne sont pas visualisées, des problèmes tels que des dépendances circulaires, des conflits de versions et des ordres de compilation désordonnés peuvent facilement survenir. Les diagrammes de composants aident les équipes à identifier les risques liés aux dépendances en amont, dès la conception de l'architecture.

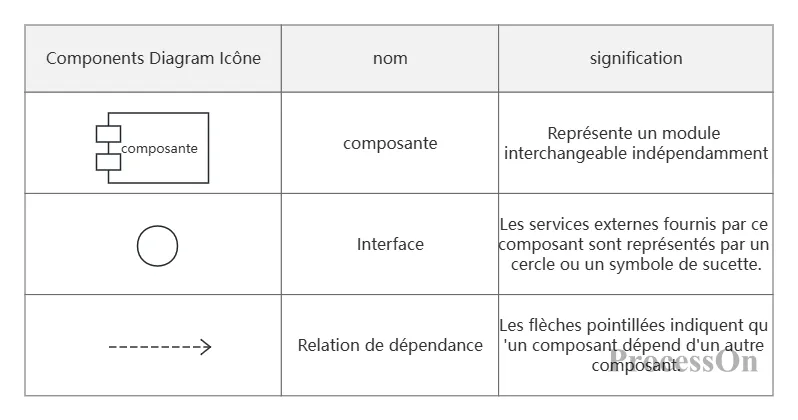

Éléments principaux du diagramme de composants
Les graphes de composants se concentrent sur les dépendances au niveau du module et ne s'attardent pas sur les classes ou les fonctions.
Les dépendances doivent être aussi unidirectionnelles que possible afin d'éviter les dépendances circulaires.
Les interfaces exposées au monde extérieur sont signalées par un symbole de sucette.
Les diagrammes d'architecture sont parmi les plus courants en développement front-end. Ils servent à illustrer la structure globale, la conception en couches, la division en modules et le choix des technologies d'un système. Bien qu'il ne s'agisse pas d'un diagramme UML standard, c'est le plus fréquemment utilisé en pratique.
Schéma d'architecture technique
Un diagramme d'architecture est la « carte globale » d'un projet front-end. Qu'il s'agisse de revues de solutions techniques, de formations d'intégration de nouveaux employés ou d'une vue d'ensemble lors du dépannage, le diagramme d'architecture est toujours le premier document consulté. Un bon diagramme d'architecture doit permettre au lecteur de comprendre en moins de 10 secondes « combien de couches comporte le système, le rôle de chaque couche et l'emplacement des modules clés ».
Structure en couches : De haut en bas, on a généralement : « Couche d'accès utilisateur → Couche application → Couche service → Couche données ».
Division en modules : Chaque couche est divisée en modules indépendants en fonction du domaine d’activité ou de la fonction.
Annotation de la pile technologique : Annoter la sélection technologique (par exemple, React, Node.js, Redis) sur les modules clés.
Dépendances externes : Marquez les services tiers et les services cloud avec des cadres en pointillés ou des couleurs différentes.
La stratification est au cœur d'un diagramme d'architecture : chaque couche a une responsabilité unique et des limites clairement définies.
Le sens de la flèche indique le sens du flux de données ou de l'appel ; il convient de le maintenir cohérent.
N'entassez pas tous les détails dans un seul diagramme ; visez une « clarté macroscopique » dans vos diagrammes d'architecture.
Un diagramme de déploiement est un diagramme UML utilisé pour représenter la structure de déploiement physique d'un système, y compris la distribution des serveurs, des conteneurs, des périphériques réseau et des composants logiciels sur le matériel.
Bien que le déploiement soit généralement géré par l'équipe des opérations, il est tout aussi important pour les développeurs front-end de comprendre le diagramme de déploiement :
Configuration CI/CD : Comprendre dans quel environnement les artefacts de construction frontend sont déployés et comment ils sont distribués au CDN.
Résolution des problèmes liés aux différences d'environnement : les environnements de développement, de test, de préproduction et de production présentent des structures de déploiement différentes. Les diagrammes de déploiement permettent d'identifier précisément pourquoi l'environnement de test fonctionne correctement tandis que l'environnement de production génère des erreurs.
Déploiement conteneurisé : Comprendre comment les applications front-end sont déployées dans des conteneurs Docker ou des clusters Kubernetes

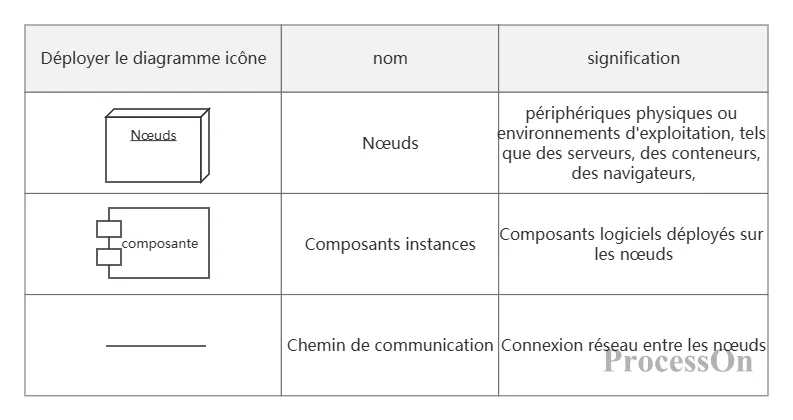

Éléments principaux du diagramme de déploiement
Les nœuds sont représentés par des cubes, et les composants à l'intérieur d'un nœud sont représentés par des rectangles.
Les nœuds d'annotation contiennent des informations clés telles que le système d'exploitation et l'environnement d'exécution.
Le chemin de communication est étiqueté avec le protocole (par exemple, HTTP/HTTPS, WebSocket).
Un diagramme d'état est utilisé pour décrire tous les états qu'un objet peut traverser au cours de son cycle de vie, ainsi que les événements et les conditions qui déclenchent les transitions d'état.

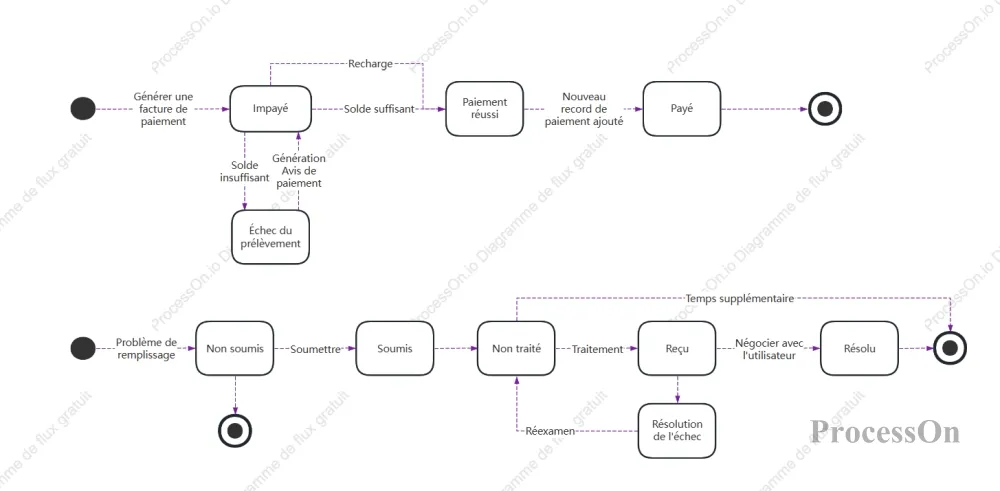

Diagramme d'état UML de recharge et de récompense
En développement front-end, la gestion d'état est l'un des sujets les plus complexes. Qu'il s'agisse de useState/useReducer de React, des données réactives de Vue ou des bibliothèques d'état global comme Redux/Zustand, toutes ces approches consistent essentiellement à gérer l'« état » et les « transitions d'état ».
Les diagrammes d'état offrent une vue d'ensemble claire des états d'un composant d'interface utilisateur ou d'une entité métier et des conditions dans lesquelles ils évoluent, ce qui en fait un outil indispensable à la conception de solutions de gestion d'état.

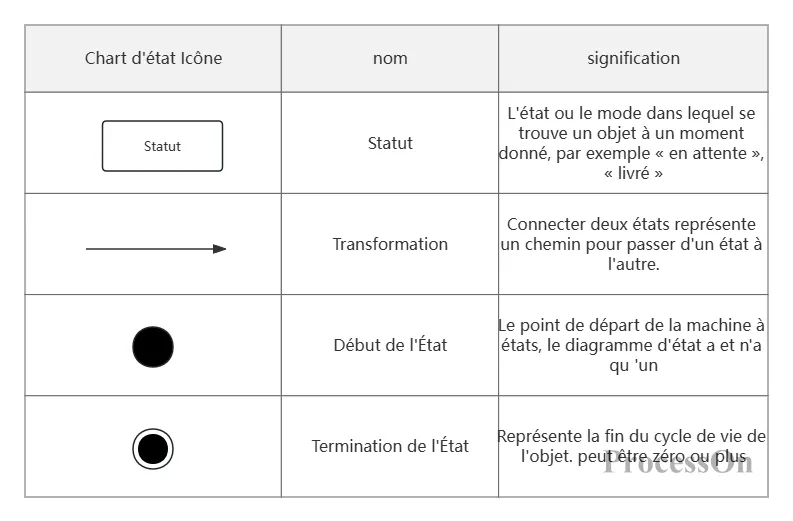

Éléments principaux d'un diagramme d'état
Chaque statut est nommé selon le format « adjectif + nom », comme « Connecté » ou « Chargement ».
Chaque conversion est déclenchée par une condition, telle que « l'utilisateur clique sur le bouton Envoyer ».
Un diagramme d'état représente le cycle de vie d'un seul objet ; évitez d'y mélanger plusieurs objets.
Les huit types de graphiques présentés ci-dessus couvrent l'intégralité du processus de développement front-end, de l'analyse des besoins au déploiement. Cependant, savoir « quoi dessiner » n'est que la première étape ; choisir les bons outils est tout aussi crucial.
ProcessOn, une plateforme professionnelle de création de graphiques et de collaboration en ligne, offre aux développeurs front-end une solution de création de graphiques tout-en-un :
Bibliothèque de modèles étendue : La communauté de modèles ProcessOn propose une grande variété de diagrammes front-end fréquemment utilisés, notamment les diagrammes de séquence, les diagrammes de classes, les diagrammes de cas d’utilisation, les organigrammes et les diagrammes d’architecture. Clonez-les et utilisez-les en un clic.
Plusieurs types de diagrammes pris en charge : ProcessOn prend en charge le dessin professionnel de diagrammes UML standard (diagrammes de séquence, diagrammes de classes, diagrammes de cas d’utilisation, diagrammes d’état, diagrammes de déploiement) ainsi que des organigrammes, des diagrammes d’architecture et des cartes mentales fréquemment utilisés.
Diagrammes générés par l'IA : il suffit de saisir une description textuelle pour générer en un seul clic des organigrammes, des cartes mentales, des diagrammes de séquence et bien plus encore, ce qui réduit considérablement les obstacles à la création de diagrammes.
Collaboration d'équipe : Permet la collaboration en ligne en temps réel entre plusieurs utilisateurs. L'équipe front-end peut gérer conjointement les schémas d'architecture et la documentation technique, et chaque modification est automatiquement enregistrée dans l'historique.
Q1 : Quels graphiques les développeurs front-end doivent-ils maîtriser ?
A : En fonction de leur fréquence d'utilisation et de leur importance, il est recommandé de maîtriser en priorité les diagrammes suivants : diagrammes de séquence (primordiaux pour clarifier les processus asynchrones), organigrammes (pour la logique métier quotidienne), diagrammes d'architecture (essentiels pour la revue de la solution) et diagrammes de classes (pour la modélisation des données dans les projets TypeScript). À partir de cette base, complétez avec les diagrammes de cas d'utilisation (pour l'analyse des besoins), les diagrammes de composants (pour la conception des modules), les diagrammes d'état (pour la gestion de l'état) et les diagrammes de déploiement (pour le déploiement), selon les phases du projet.
Q2 : Pourquoi le diagramme de séquence est-il le diagramme le plus important dans le développement front-end ?
A : Les principaux points faibles du développement front-end ne résident pas dans une fonction spécifique, mais plutôt dans la synchronisation des processus asynchrones. Connexion, paiement, interrogation, reconnexion WebSocket… ces processus impliquent plusieurs systèmes, et le moindre délai d'attente ou désordre dans l'enchaînement des étapes peut engendrer des problèmes. Les diagrammes de séquence visualisent tous les participants à la chaîne d'appels, l'ordre des messages et les résultats de retour, ce qui en fait l'outil idéal pour aligner les interfaces front-end et back-end et résoudre les problèmes asynchrones.
Q3 : Comment utiliser les diagrammes de classes dans un projet TypeScript ?
A : Dans les projets TypeScript, les diagrammes de classes correspondent aux définitions d'interfaces et aux déclarations de types. Définir le modèle de données (par exemple, Utilisateur, Commande, Produit) et leurs relations à l'aide de diagrammes de classes avant de commencer à coder permet d'éviter les modifications répétées des définitions de types et les incohérences entre les interfaces front-end et back-end pendant le développement. Les diagrammes de classes constituent également une référence importante pour évaluer l'impact des modifications lors de la refactorisation du code.
Q4 : Quelle est la différence entre un diagramme d'architecture et un diagramme de composants ?
A : Les diagrammes d'architecture se concentrent sur la « structuration en couches » (nombre de couches du système, technologies utilisées par chaque couche et emplacement des modules clés). Ils offrent une vue d'ensemble accessible à tous. Les diagrammes de composants, quant à eux, se concentrent sur les « dépendances entre modules » (quels composants dépendent d'autres composants et s'il existe des dépendances circulaires). Ils offrent une vue détaillée aux architectes et aux développeurs principaux. Ces deux types de diagrammes sont complémentaires : les diagrammes d'architecture décrivent la structure du système, tandis que les diagrammes de composants décrivent les dépendances entre les modules.
Q5 : Quelle est la différence entre un organigramme et un diagramme de séquence ?
A : Les organigrammes se concentrent sur le flux de contrôle et la logique de décision au sein d'un système unique : entrée → traitement → décision → sortie. Les diagrammes de séquence, quant à eux, se concentrent sur l'ordre de transmission des messages entre plusieurs systèmes : qui envoie un message à qui en premier, et qui répond avec quoi. En résumé : les organigrammes offrent une perspective « mono-système », tandis que les diagrammes de séquence offrent une perspective « réseau ». Les deux sont nécessaires en développement front-end : utilisez les organigrammes pour la logique métier et les diagrammes de séquence pour les appels d'API.
Q6 : ProcessOn peut-il dessiner des diagrammes UML ?
R : Oui. ProcessOn prend en charge tous les types de diagrammes UML, notamment les diagrammes de séquence, de classes, de cas d'utilisation, d'états et de déploiement. La communauté propose un grand nombre de modèles directement clonables. ProcessOn prend également en charge les diagrammes fréquemment utilisés en développement front-end, tels que les organigrammes, les diagrammes d'architecture, les diagrammes de Gantt et les cartes mentales, couvrant ainsi tous les besoins sur une seule et même plateforme. Grâce à ses fonctionnalités d'IA, ProcessOn permet de générer des diagrammes en un clic à partir de descriptions textuelles, simplifiant encore davantage la création de diagrammes.
