在前端開發中，程式碼只佔工作量的三分之一——剩下的三分之二，就是理解需求、設計架構、對齊方案和排查問題。而圖表，正是把這些「看不見的思考」變成「看得見的共識」的核心工具。
很多前端開發者習慣“打開IDE直接寫程式碼”，遇到複雜需求時靠腦子硬記、靠嘴巴溝通。但當專案規模膨脹到數十個頁面、上百個組件、跨團隊協作時，沒有圖表的支撐，訊息傳遞的損耗會指數級增長——技術方案評審時溝通困難，故障排查時找不到依賴鏈路，新人入職三個月還沒搞清楚系統長什麼樣。
圖表不是“畫給領導的報告資料”，而是前端開發者自己的思考工具和溝通語言。 本文從實戰出發，整理前端開發全流程中必須掌握的8種圖表類型──從需求分析到架構設計，從程式碼建模到部署維運——並告訴你什麼時候畫、畫什麼、怎麼畫。
用例圖是UML（統一建模語言）中用來描述系統功能邊界和使用者與系統互動關係的圖表。它不關心功能怎麼實現，只關心「誰」能在系統裡「做什麼」。
許多前端專案需求不清的根源，不是需求文件寫得不夠細，而是各方對「系統到底要做什麼」沒有共識。使用案例圖以最簡潔的方式解決了這個問題——它把「使用者角色」和「功能點」之間的對應關係畫出來，產品、設計、開發一看就懂。
用例圖核心要素
用例圖的核心價值是界定範圍，不需要畫得太細；
每個用例以「動詞+名詞」的片語命名，如「提交訂單」「重設密碼」 ；
參與者之間如有繼承關係（如「VIP用戶」繼承「一般用戶」），以泛化箭頭表示。
流程圖是用來描述業務流程、操作步驟或演算法邏輯的圖表，透過圖形符號和箭頭展示從開始到結束的完整執行路徑。
前端開發中，流程圖的應用場景極為廣泛：
業務邏輯整理：例如「使用者註冊流程」－填資訊→手機驗證→信箱驗證→註冊成功/失敗
互動流程設計：例如「購物車結算流程」－選址→選付方式→確認訂單→付款→結果回饋
前端演算法設計：例如「列表虛擬滾動」的渲染邏輯、表單校驗的決策樹
流程圖最大的價值在於把隱性的「邏輯判斷」顯性化－每個菱形（判斷節點）都是一個可能出Bug的地方，畫出來，團隊就能一起Review。

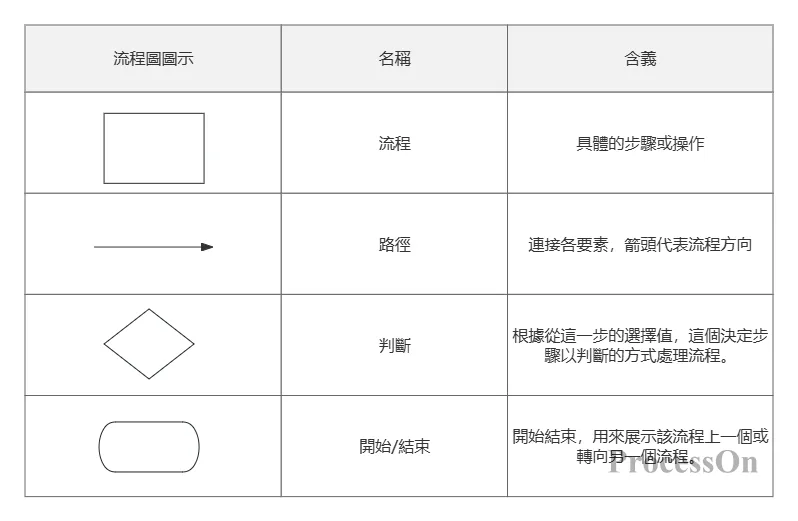

流程圖核心要素
每個判斷節點必須有且僅有兩個出口（是/否或具體條件）
流程盡量保持從上到下、從左到右的方向，避免箭頭交叉
複雜流程建議拆分為多個子流程，以「子流程」節點引用
時序圖是UML互動圖中最重要的一種，用來展示多個物件之間按時間順序的訊息傳遞過程。它以縱向的時間軸和橫向的生命線，清晰呈現「誰先給誰發了什麼、然後誰又做了什麼」。
時序圖是前端開發中最重要的圖，沒有之一。
前端最容易出Bug的地方，往往不在某個函數內部，而在非同步流程的時序上。比如：
OAuth2登入流程：使用者點選登入→前端發送請求→BFF層轉送→認證服務驗證→返回Token→設定Cookie→跳轉首頁
支付回調流程：使用者付款→第三方回呼→後端處理→前端輪詢狀態→更新訂單狀態→展示結果
這些流程涉及多個系統（前端、BFF、後端服務、第三方API），任何一個環節逾時、失敗或順序錯亂，都會導致使用者體驗崩潰。時序圖把整個呼叫連結的參與者、訊息順序、回傳結果全部視覺化，是前端與後端對齊介面協定的最佳工具。

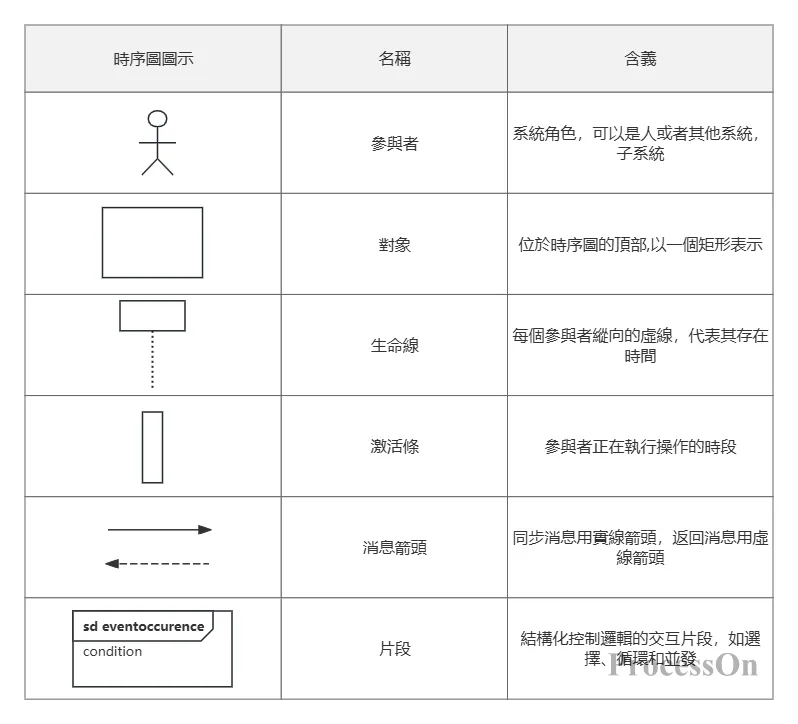

時序圖核心要素
參與者按從左到右的順序排列，通常發起方在最左側
箭頭方向代表訊息流向，返回箭頭用虛線
每個訊息標註簡明描述，如“POST /api/login”“返回Token”
涉及條件分支時，用alt和opt片段包裹
類別圖是UML中用來描述系統的靜態結構的圖表，展示類別（或介面）的屬性、方法以及類別與類別之間的關係。
TypeScript已成為前端開發的標配，類別圖正是把TypeScript的介面定義、型別宣告、元件Props關係式視覺化的工具。
在大型前端專案中，資料模型的設計直接決定了程式碼的可維護性。類別圖幫助團隊在寫程式碼之前就把「資料結構長什麼樣子、各模組之間怎麼引用」確定下來，避免開發到一半發現類型定義衝突、介面對不上。

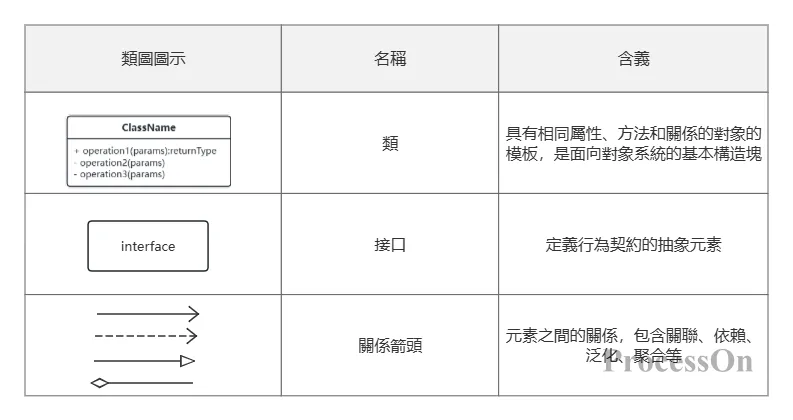

類圖核心要素
類別圖中的「類別」在TypeScript中對應interface或class
屬性前的+表示public，-表示private，#表示protected
繼承用空心三角箭頭（如「VIPUser繼承User」），實作介面用虛線空心三角
組件圖用於展示系統的實體組件（如模組、庫、服務）及其之間的依賴關係。它回答的是「系統由哪些可獨立部署的單元組成、它們之間怎麼依賴」。
現代前端專案幾乎都是組件化開發的——React/Vue組件、NPM包、微前端子應用、BFF層、第三方SDK……這些「組件」之間的依賴關係如果不畫出來，很容易出現循環依賴、版本衝突、構建順序錯亂等問題。組件圖幫助團隊在做架構設計時事先識別依賴風險。
組件圖核心要素
組件圖關注「模組級」依賴，不深入類別或函數
依賴方向盡量保持單向，避免循環依賴
對外暴露的介面以棒棒糖符號標註
架構圖是前端開發中最常見的圖表類型之一，用於展示系統的整體結構、分層設計、模組劃分和技術選型。它不是UML標準圖，但在實際工作中使用頻率最高。
架構圖是前端專案的「總覽地圖」。無論是技術方案評審、新人入職培訓，或是故障排查時的全局視角，架構圖都是第一張被用到的圖。一張好的架構圖應該讓讀者在10秒內理解「系統分幾層、每層做什麼、關鍵模組在哪裡」。
分層結構：從上到下通常為“用戶存取層→應用層→服務層→資料層”
模組劃分：每層內依業務域或功能拆分為獨立模組
技術棧標註：在關鍵模組上標註技術選型（如React、Node.js、Redis）
外部依賴：以虛線框或不同顏色標示第三方服務、雲端服務
分層是架構圖的核心－每層職責單一、邊界清晰
箭頭方向代表資料流或呼叫方向，保持一致
不要在一張圖中塞入所有細節，架構圖追求“宏觀清晰”
部署圖是UML中用來展示系統的實體部署結構的圖表，包括伺服器、容器、網路設備以及軟體元件在硬體上的分佈。
雖然部署通常由維運團隊負責，但前端開發者理解部署圖同樣重要：
CI/CD配置：瞭解前端建置產物部署到哪個環境、如何分發到CDN
環境差異檢查：開發環境、測試環境、預發布環境、生產環境的部署結構不同，部署圖幫助定位“為什麼測試環境正常但生產環境報錯”
容器化部署：了解前端應用在Docker容器或Kubernetes叢集中的部署方式
部署圖核心要素
節點以立方體表示，節點內的組件以矩形表示
標註節點的作業系統、運作環境等關鍵訊息
通訊路徑上標註協定（如HTTP/HTTPS、WebSocket）
狀態圖用於描述一個物件在其生命週期內可能經歷的所有狀態，以及觸發狀態轉換的事件和條件。
前端開發中，狀態管理是最複雜的課題之一。無論是React的useState/useReducer、Vue的響應式數據，或是Redux/Zustand等全域狀態庫，本質上都是在管理「狀態」和「狀態轉換」。
狀態圖讓「一個UI元件或業務實體有哪些狀態、什麼條件下發生轉換」一目了然，是設計狀態管理方案的前置工具。

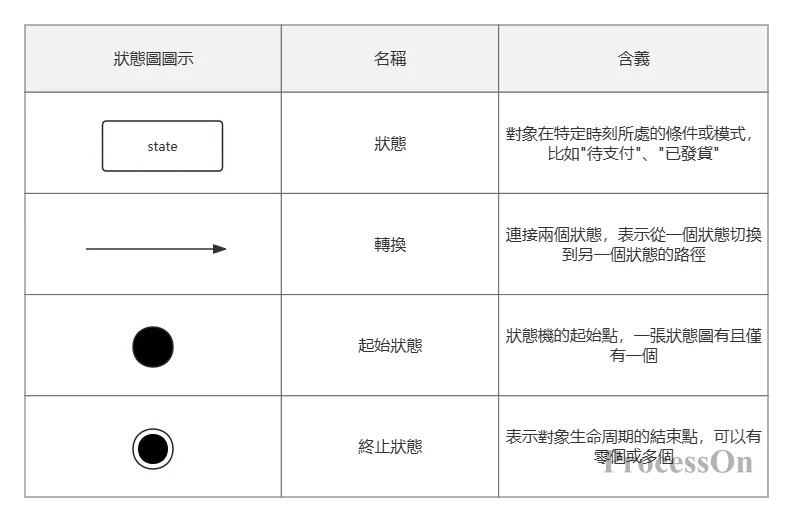

狀態圖核心要素
每個狀態都以“形容詞+名詞”命名，如“已登入”“加載中”
每個轉換標註觸發條件，如“用戶點擊提交按鈕”
狀態圖是單對象的生命週期，不要混入多個對象
以上8種圖表類型涵蓋了前端開發從需求分析到部署上線的全流程。但知道「畫什麼」只是第一步，用什麼工具畫同樣關鍵。
ProcessOn作為專業的線上作圖與協作平台，為前端開發者提供了一站式的圖表解決方案：
豐富的範本庫：ProcessOn範本社群涵蓋了時序圖、類別圖、用例圖、流程圖、架構圖等多種前端高頻圖表類型，一鍵複製即可使用
多重圖表類型支援：無論是UML標準圖（時序圖、類別圖、使用案例圖、狀態圖、部署圖），或是日常高頻使用的流程圖、架構圖、心智圖，ProcessOn都支援專業繪製
AI產生圖表：輸入文字描述即可一鍵產生流程圖、心智圖、時序圖等，大幅降低製圖門檻
團隊協作：支援多人即時線上協作，前端團隊可以共同維護架構圖和技術文檔，每次修改自動保存歷史版本
Q1：前端開發者必須掌握哪些圖表？
A：根據使用頻率和重要性，建議優先掌握：時序圖（最重要，理清非同步流程）、流程圖（日常業務邏輯）、架構圖（方案審查必備）、類別圖（TypeScript專案資料建模）。在此基礎上，根據專案階段補充使用案例圖（需求分析）、元件圖（模組設計）、狀態圖（狀態管理）、部署圖（上線部署）。
Q2：時序圖為什麼是前端最重要的圖？
A：前端最容易出Bug的地方不在某個函數內部，而在非同步流程的時序上。登入、付款、輪詢、WebSocket重連…這些涉及多個系統參與的流程，任何環節逾時或順序錯亂都會導致問題。時序圖把呼叫連結的參與者、訊息順序、傳回結果全部視覺化，是前後端對齊介面、排查非同步問題的最佳工具。
Q3：類別圖在TypeScript專案中怎麼用？
A：類別圖在TypeScript專案中對應的是介面定義（interface）和類型宣告（type） 。在開始編碼前，用類別圖定義好資料模型（如User、Order、Product）及其關係，可以避免開發過程中類型定義反覆修改、前後端介面對不上的問題。類別圖也是程式碼重構時評估影響範圍的重要參考。
Q4：架構圖和元件圖有什麼差別？
A：架構圖著重「宏觀分層」－系統分成幾層、每層用什麼技術、關鍵模組在哪裡，是給所有人看的全域視圖。元件圖關注「模組依賴」－哪些元件依賴哪些元件、有沒有循環依賴，是給架構師和核心開發者看的細節視圖。兩者互補——架構圖回答“系統長什麼樣”，組件圖回答“模組之間怎麼依賴”。
Q5：流程圖和時序圖有什麼差別？
A：流程圖著重「一個系統內部」的控制流程與決策邏輯－輸入→處理→判斷→輸出。時序圖關注「多個系統之間」的訊息傳遞順序——誰先給誰發訊息、然後誰回覆什麼。簡單說：流程圖是「單機」視角，時序圖是「連網」視角。前端開發中兩者都需要──業務邏輯用流程圖，介面呼叫用時序圖。
