디지털 전환의 물결 속에서 기업이 축적하는 데이터의 양은 기하급수적으로 증가하고 있습니다. 그러나 많은 조직은 "데이터가 많을수록 의사결정은 어려워진다"는 딜레마에 직면하고 있습니다. 데이터는 다양한 비즈니스 시스템에 분산되어 있고, 형식도 일관되지 않으며, 품질도 제각각이고, 출처도 불분명합니다. 어떻게 하면 데이터를 가시화하고, 이해하기 쉽게 만들고, 활용할 수 있을까요? 그 해답 중 하나가 바로 데이터 아키텍처 다이어그램입니다.
데이터 아키텍처 다이어그램은 기업 데이터 자산의 출처, 저장 방식, 흐름, 변환, 소비 및 관리 규칙을 시각적으로 표현한 모델입니다. 이는 단순한 기술 문서가 아니라, 비즈니스와 기술 부서 간의 합의를 도출하는 "공통 언어"이기도 합니다. 이 글에서는 데이터 아키텍처 다이어그램 의 정의, 기능 , 그리고 작성 방법을 체계적으로 소개하여 , 업무에 효율적으로 활용할 수 있도록 돕겠습니다.
데이터 아키텍처 다이어그램은 기업의 데이터 관리 아키텍처를 시각적으로 표현한 것입니다. 데이터 생성부터 삭제까지 전체 데이터 수명 주기 동안 관련된 시스템, 구성 요소, 역할, 프로세스 및 이들 간의 상호 관계를 보여줍니다. 데이터 아키텍처 다이어그램에는 일반적으로 다음과 같은 내용이 포함됩니다.
데이터 소스: 데이터는 어디에서 가져온 것입니까(비즈니스 시스템, IoT, 타사 API, 로그 파일 등)?
데이터 저장소: 데이터는 어디에 저장됩니까(데이터 레이크, 데이터 웨어하우스, 데이터 마트, 관계형 데이터베이스, NoSQL 등)?
데이터 처리: 데이터의 흐름과 변환 방식(ETL/ELT 파이프라인, 스트림 처리, 배치 처리).
데이터 소비: 누가 데이터를 사용하는가(BI 보고서, 데이터 과학 모델, 비즈니스 애플리케이션, 외부 시스템).
데이터 거버넌스: 데이터 표준, 품질 규칙, 메타데이터 관리, 보안 및 개인정보 보호 통제.
소프트웨어 아키텍처 다이어그램이 "시스템 작동 방식"에 초점을 맞추는 것과 달리, 데이터 아키텍처 다이어그램은 "데이터 흐름 및 관리 방식"에 초점을 맞춥니다. 데이터 아키텍처 다이어그램은 데이터 거버넌스, 데이터 통합, 데이터 플랫폼 구축과 같은 프로젝트에 필수적인 청사진입니다.
많은 기업들은 수년간의 IT 인프라 개발 끝에 CRM, ERP, SCM 등 여러 개의 독립적인 시스템을 구축해 왔으며, 이러한 시스템들의 데이터는 서로 분리되어 있습니다. 데이터 아키텍처 다이어그램은 이러한 시스템들 간의 데이터 상호 작용 관계를 시각적으로 보여줌으로써 중복 데이터 수집, 중복 저장, 일관성 없는 데이터 정의와 같은 문제점을 파악하는 데 도움을 줄 수 있습니다.
명확한 데이터 아키텍처가 없으면 데이터 거버넌스는 마치 "장님들이 코끼리를 만지는 것"과 같습니다. 데이터 아키텍처 다이어그램은 각 데이터 유형에 대한 소유자, 출처, 품질 지표 및 수명 주기 관리 전략을 명확히 하여 데이터 표준화 및 데이터 계보 추적을 위한 기반을 제공합니다.
비즈니스 사용자가 중요하게 생각하는 "고객 정보" 및 "주문 상세 정보"와 같은 개념은 데이터 아키텍처 다이어그램에서 특정 테이블, 필드 및 처리 로직에 매핑될 수 있습니다. 단일 다이어그램을 통해 비즈니스 사용자와 데이터 엔지니어는 동일한 정보를 바탕으로 소통할 수 있으므로 요구 사항에 대한 오해를 줄일 수 있습니다.
기업이 데이터 미들웨어 플랫폼을 구축하거나 데이터 레이크를 업그레이드해야 할 때, 데이터 아키텍처 다이어그램은 아키텍트가 기존 데이터 흐름의 병목 현상을 평가하고 적절한 스토리지 엔진, 컴퓨팅 엔진 및 통합 도구를 선택하는 데 도움이 될 수 있습니다.
금융, 의료, 정부와 같은 산업 분야에서는 규제 기관이 민감한 데이터 보호 조치를 입증하기 위해 데이터 흐름도를 제출하도록 요구하는 경우가 많습니다. 데이터 아키텍처 다이어그램은 규정 준수 감사에 있어 중요한 제출 자료입니다.
CTO에게: 데이터가 비즈니스 가치 창출에 기여하는 역할을 강조하고 기술 선택의 합리성을 역설하십시오.
데이터 엔지니어용: 구성 요소, 버전, 데이터 흐름 및 종속성에 대한 자세한 정보를 보여줍니다.
감사 중심적: 데이터 보안 및 개인정보 보호 메커니즘을 반영합니다.
시스템 목록: 관련된 모든 데이터 소스, 미들웨어, 데이터베이스 및 플랫폼.
데이터 흐름 설명: 각 데이터 세트에 대한 추출 빈도(실시간/시간별/일별), 데이터 용량 및 변환 규칙.
인터페이스 정보: API, JDBC, 메시지 큐와 같은 연결 방식.
관리 요구사항: 데이터 품질 SLA, 보존 기간, 규정 준수 요구사항.
다음과 같은 이유로 ProcessOn과 같은 온라인 차트 작성 도구를 사용하는 것을 권장합니다.
이 서비스는 데이터 레이크, 데이터 웨어하우스, 데이터 통합 등과 같은 다양한 데이터 아키텍처 다이어그램 템플릿을 제공하며, 이러한 템플릿은 한 번의 클릭으로 재사용할 수 있습니다.
이 앱은 드래그 앤 드롭 드로잉, 자동 정렬을 지원하며 AWS, Azure 및 Alibaba Cloud의 내장 아이콘 라이브러리를 포함합니다.
팀 협업 기능을 통해 여러 사람이 동시에 편집하고 댓글을 남길 수 있습니다.
다양한 형식(PNG, PDF, SVG)으로 내보내기가 가능하여 문서에 쉽게 삽입할 수 있습니다.
계층 구조를 결정합니다. 일반적으로 "데이터 소스 → 데이터 수집 → 데이터 처리 → 데이터 저장 → 데이터 서비스 → 데이터 소비" 순서의 수평 계층 구조가 사용됩니다. 또는 "하위 계층 → 중간 계층 → 응용 프로그램 계층" 순서의 수직 계층 구조를 채택할 수도 있습니다.
구성 요소 배치: 각 시스템/도구를 이름과 버전을 표시한 직사각형으로 나타냅니다.
주석 추가: 비표준 구성 요소 또는 복잡한 변환 로직의 경우 텍스트 상자에 설명을 추가하세요.
완전성 확인: 각 사업 부문의 데이터 입력 및 출력 지점이 명확하고 "알 수 없는 블랙박스"가 없는지 확인하십시오.
개선 및 내보내기: 색상 구성표를 통일합니다(서로 다른 기술 스택 또는 환경을 구분하기 위해 다른 색상을 사용하는 것이 좋습니다). 제목, 범례, 날짜 및 작성자를 추가합니다.

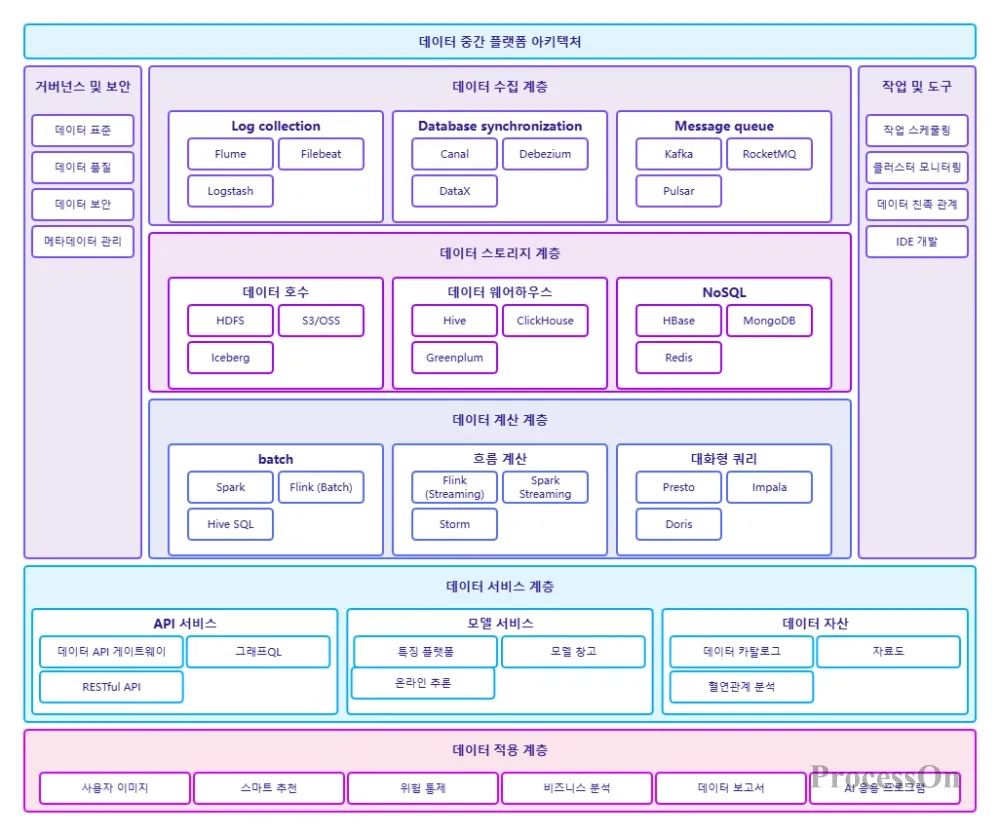

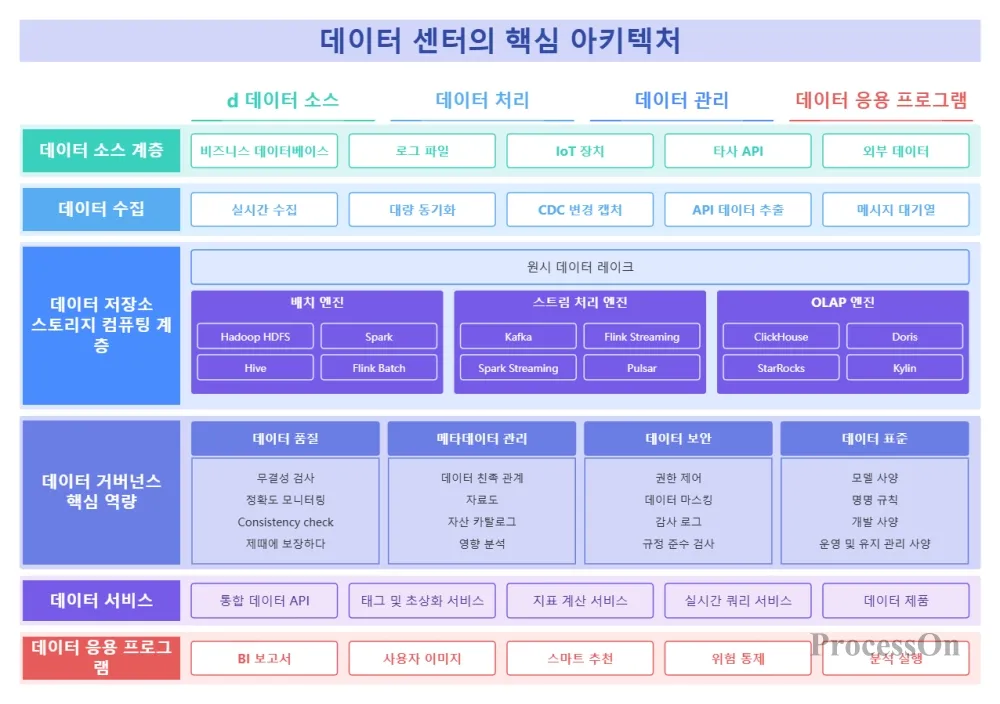

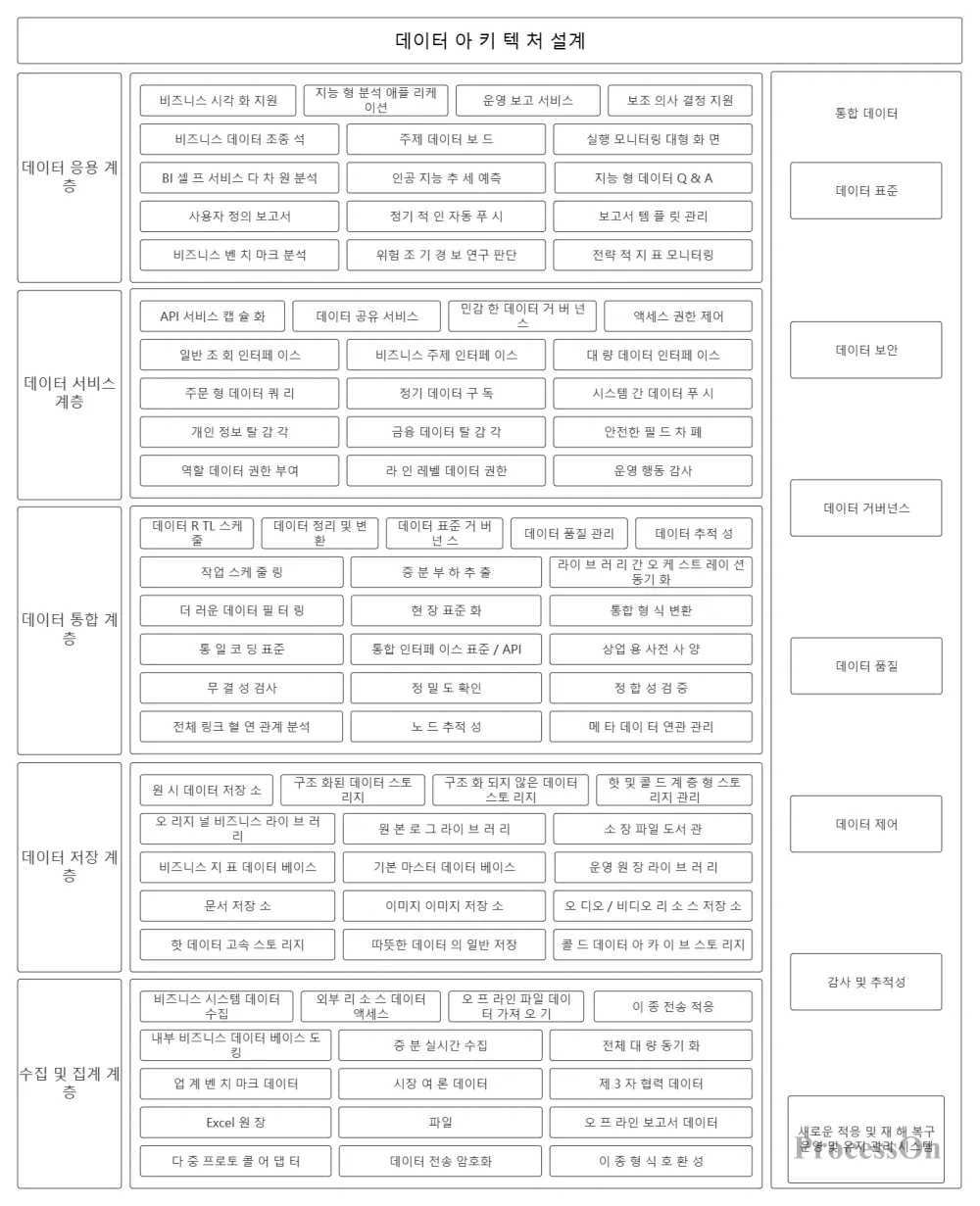

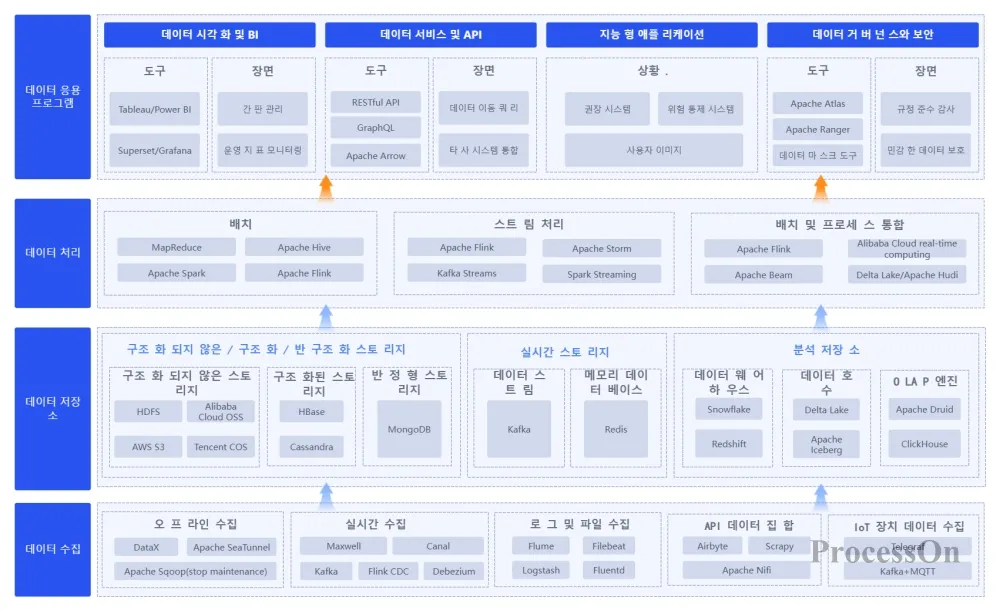

ProcessOn 커뮤니티는 참고할 만한 풍부한 데이터 아키텍처 다이어그램 템플릿과 예제를 제공하며, 더 쉬운 작성을 위해 복제 기능도 지원합니다. 아래는 공유된 템플릿 중 일부입니다.
데이터 아키텍처 다이어그램은 일회성 생성물이 아니라 데이터 플랫폼과 함께 진화하는 생명주기 자산입니다. 데이터 아키텍처 다이어그램을 정기적으로 검토하면 데이터 중복, 성능 병목 현상 및 보안 취약점을 발견하여 기술 업그레이드 및 거버넌스 최적화를 추진할 수 있습니다. 개인의 경력 개발 측면에서 데이터 아키텍처 다이어그램을 명확하게 시각화할 수 있는 엔지니어 또는 분석가는 팀 간 협업 및 아키텍처 설계 검토에서 주도적인 역할을 하는 경우가 많습니다.
잘 설계된 데이터 아키텍처 다이어그램은 복잡한 데이터 세계를 질서정연하고 투명하며 관리하기 쉽게 만들어 줍니다. 오늘 바로 여러분이 담당하는 데이터 시스템의 아키텍처 다이어그램을 그려보는 건 어떨까요? 미처 미처 발견하지 못했던 세부 사항과 최적화 기회를 발견할 수 있을지도 모릅니다.
