En la ola de transformación digital, la cantidad de datos que acumulan las empresas crece exponencialmente. Sin embargo, muchas organizaciones se enfrentan al dilema de que "cuantos más datos, más difícil es tomar decisiones": los datos están dispersos en diferentes sistemas empresariales, con formatos inconsistentes, calidad variable y un origen poco claro. ¿Cómo se pueden hacer visibles, comprensibles y utilizables los datos? Una respuesta son los diagramas de arquitectura de datos.
Un diagrama de arquitectura de datos es un modelo visual que describe el origen, el almacenamiento, el flujo, la transformación, el consumo y las reglas de gobernanza de los activos de datos de una empresa. No se trata solo de un documento técnico, sino también de un lenguaje común para alcanzar un consenso entre el negocio y la tecnología. Este artículo presentará sistemáticamente la definición, la función y los métodos de dibujo de los diagramas de arquitectura de datos , ayudándole a utilizar esta herramienta de forma eficiente en su trabajo.
Un diagrama de arquitectura de datos es una representación gráfica de la arquitectura de gestión de datos de una empresa. Ilustra los sistemas, componentes, roles, procesos y sus interrelaciones a lo largo de todo el ciclo de vida de los datos, desde su creación hasta su destrucción. Un diagrama de arquitectura de datos suele incluir lo siguiente:
Fuente de datos: ¿De dónde provienen los datos (sistemas empresariales, IoT, API de terceros, archivos de registro, etc.)?
Almacenamiento de datos: ¿Dónde se almacenan los datos (lago de datos, almacén de datos, data mart, base de datos relacional, NoSQL, etc.)?
Procesamiento de datos: Cómo fluyen y se transforman los datos (canalizaciones ETL/ELT, procesamiento de flujos de datos, procesamiento por lotes).
Consumo de datos: ¿Quién utiliza los datos (informes de inteligencia empresarial, modelos de ciencia de datos, aplicaciones empresariales, sistemas externos)?
Gobernanza de datos: estándares de datos, reglas de calidad, gestión de metadatos, controles de seguridad y privacidad.
A diferencia de los diagramas de arquitectura de software, que se centran en "cómo funciona el sistema", los diagramas de arquitectura de datos se centran en "cómo fluyen y se gestionan los datos". Son un plano fundamental para proyectos como la gobernanza de datos, la integración de datos y la construcción de plataformas de datos.

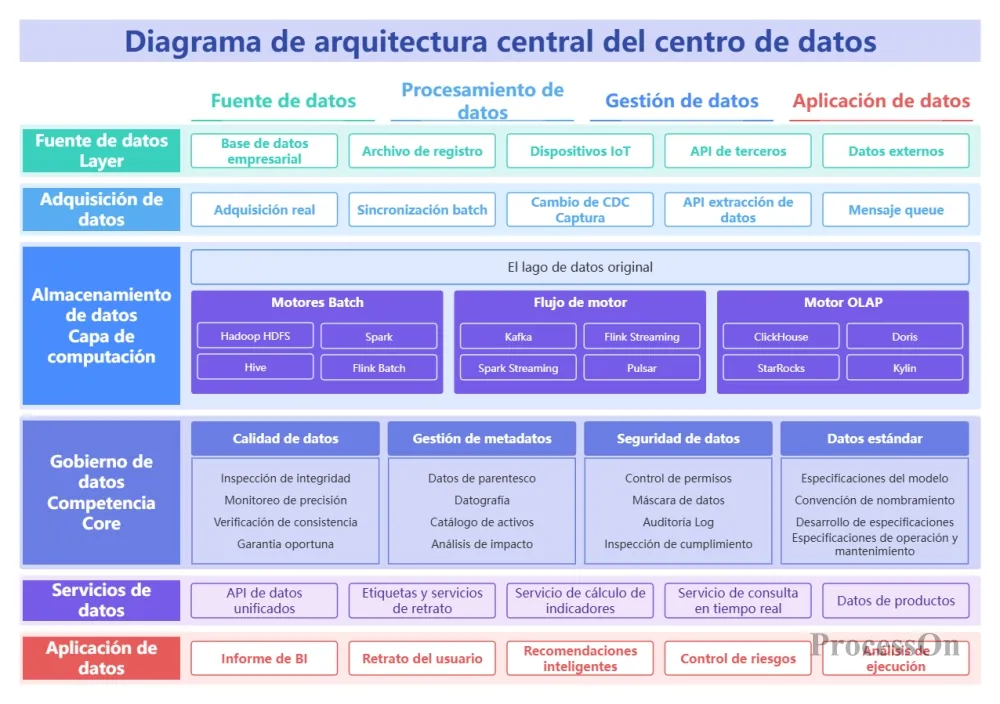

Diagrama de arquitectura central de la plataforma de datos
Tras años de desarrollo de infraestructura de TI, muchas empresas han creado múltiples sistemas independientes, como CRM, ERP y SCM, con datos aislados entre sí. Un diagrama de arquitectura de datos puede mostrar visualmente las relaciones de interacción de datos entre estos sistemas, lo que ayuda a identificar problemas como la recopilación de datos redundante, el almacenamiento duplicado y las definiciones de datos inconsistentes.
Sin una arquitectura de datos clara, la gobernanza de datos es como "los ciegos y el elefante". Un diagrama de arquitectura de datos aclara quién es el propietario, la fuente, los indicadores de calidad y las estrategias de gestión del ciclo de vida para cada tipo de dato, proporcionando una base para la estandarización de datos y el seguimiento de su procedencia.
Conceptos como "información del cliente" y "detalles del pedido", de interés para los usuarios de negocio, pueden asignarse a tablas, campos y lógica de procesamiento específicos en el diagrama de arquitectura de datos. Un único diagrama permite que usuarios de negocio e ingenieros de datos se comuniquen de forma coherente, reduciendo así los malentendidos sobre los requisitos.
Cuando las empresas necesitan construir una plataforma intermedia de datos o actualizar su lago de datos, los diagramas de arquitectura de datos pueden ayudar a los arquitectos a evaluar los cuellos de botella existentes en el flujo de datos y a seleccionar los motores de almacenamiento, los motores de computación y las herramientas de integración adecuados.
En sectores como el financiero, el sanitario y el gubernamental, los organismos reguladores suelen exigir a las empresas que proporcionen diagramas de flujo de datos para demostrar sus medidas de protección de datos confidenciales. Los diagramas de arquitectura de datos son un elemento clave para las auditorías de cumplimiento normativo.
Para los CTO: Enfatice el papel de los datos en el respaldo del valor empresarial y destaque la racionalidad de la selección de tecnología.
Para ingenieros de datos: Muestra información detallada sobre componentes, versiones, flujo de datos y dependencias.
Orientado a la auditoría: Refleja los mecanismos de seguridad de datos y protección de la privacidad.
Listado del sistema: Todas las fuentes de datos, middleware, bases de datos y plataformas involucradas.
Descripción del flujo de datos: frecuencia de extracción (en tiempo real/por hora/diaria), volumen de datos y reglas de transformación para cada conjunto de datos.
Información de la interfaz: Métodos de conexión como API, JDBC y cola de mensajes.
Requisitos de gobernanza: Acuerdo de nivel de servicio (SLA) de calidad de datos, período de retención, requisitos de cumplimiento.
Recomendamos utilizar herramientas de gráficos en línea como ProcessOn por las siguientes razones:
Ofrece un amplio conjunto de plantillas de diagramas de arquitectura de datos (lago de datos, almacén de datos, integración de datos, etc.) que se pueden reutilizar con un solo clic.
Admite el dibujo mediante arrastrar y soltar, la alineación automática e incluye bibliotecas de iconos integradas de AWS, Azure y Alibaba Cloud.
Las funciones de colaboración en equipo permiten que varias personas editen simultáneamente y dejen comentarios.
Puede exportar en varios formatos (PNG, PDF, SVG) para facilitar su inserción en documentos.
Determinar la estructura de capas: Normalmente, se utiliza una estructura de capas horizontal, siguiendo la secuencia "Fuente de datos → Adquisición de datos → Procesamiento de datos → Almacenamiento de datos → Servicio de datos → Consumo de datos". Alternativamente, se puede adoptar una estructura de capas vertical, siguiendo la secuencia "Capa inferior → Capa intermedia → Capa de aplicación".
Ubicación de los componentes: Represente cada sistema/herramienta con un rectángulo, etiquetado con su nombre y versión.
Agregar comentarios: Para componentes no estándar o lógica de conversión compleja, agregue descripciones en cuadros de texto.
Verificación de integridad: Asegúrese de que los puntos de entrada y salida de datos para cada línea de negocio sean claros y que no haya "cajas negras misteriosas".
Mejora y exportación: Unifique la combinación de colores (se recomienda usar diferentes colores para distinguir diferentes pilas tecnológicas o entornos), agregue título, leyenda, fecha y autor.
La comunidad de ProcessOn ofrece una gran cantidad de plantillas y ejemplos de diagramas de arquitectura de datos como referencia, y permite clonarlas para facilitar el dibujo. A continuación, se muestran algunas plantillas compartidas.

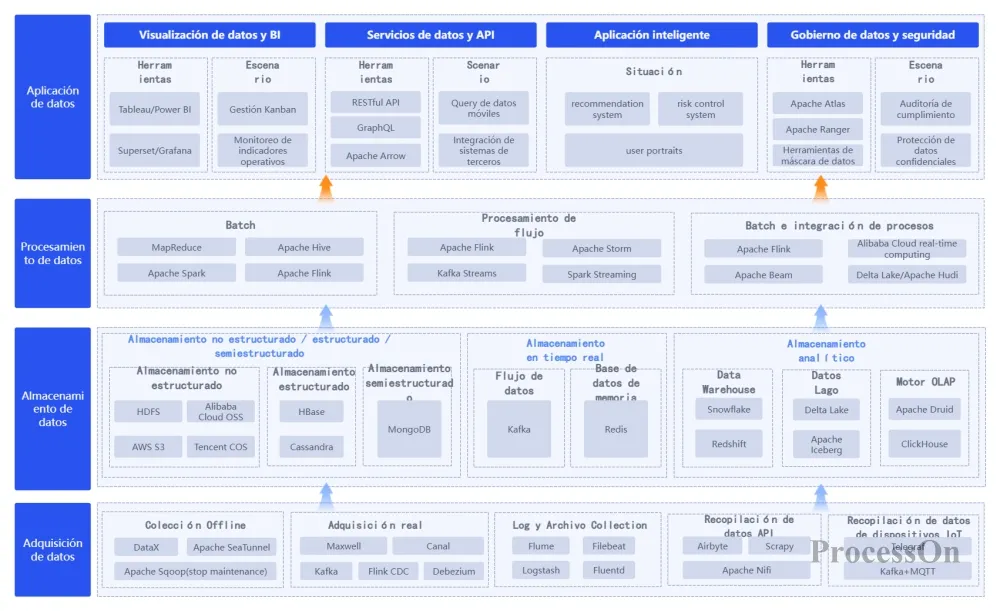

Diagrama de arquitectura del sistema de productos de Big Data

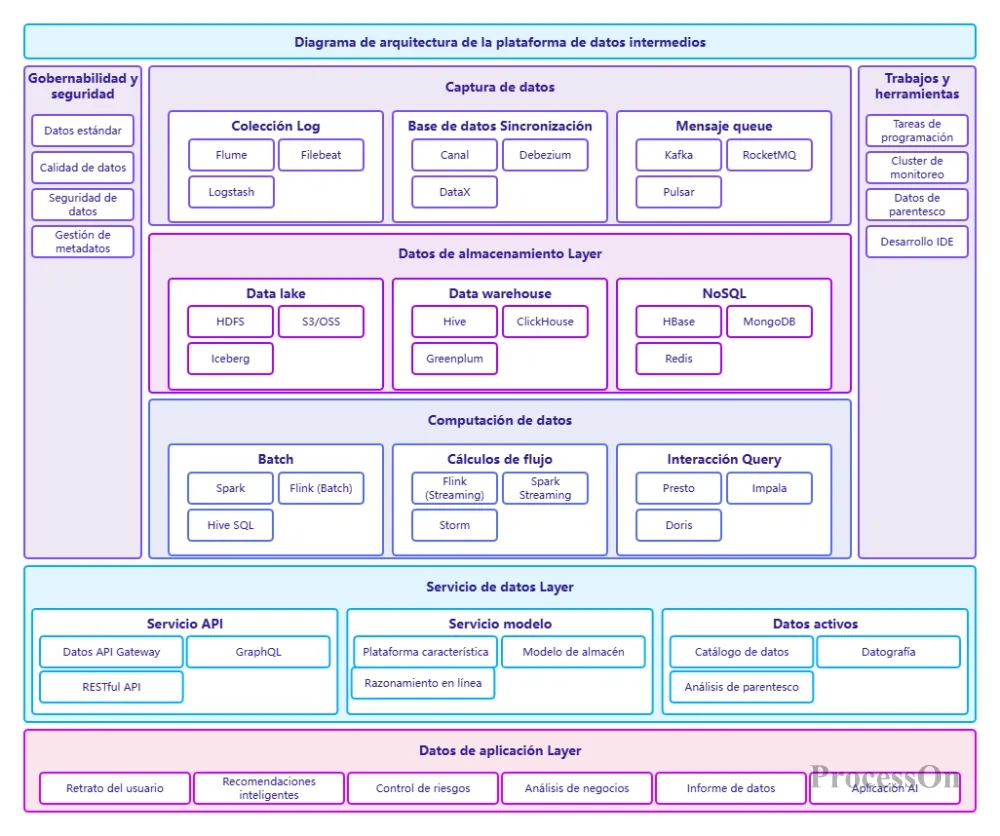

Diagrama de arquitectura de la plataforma de datos

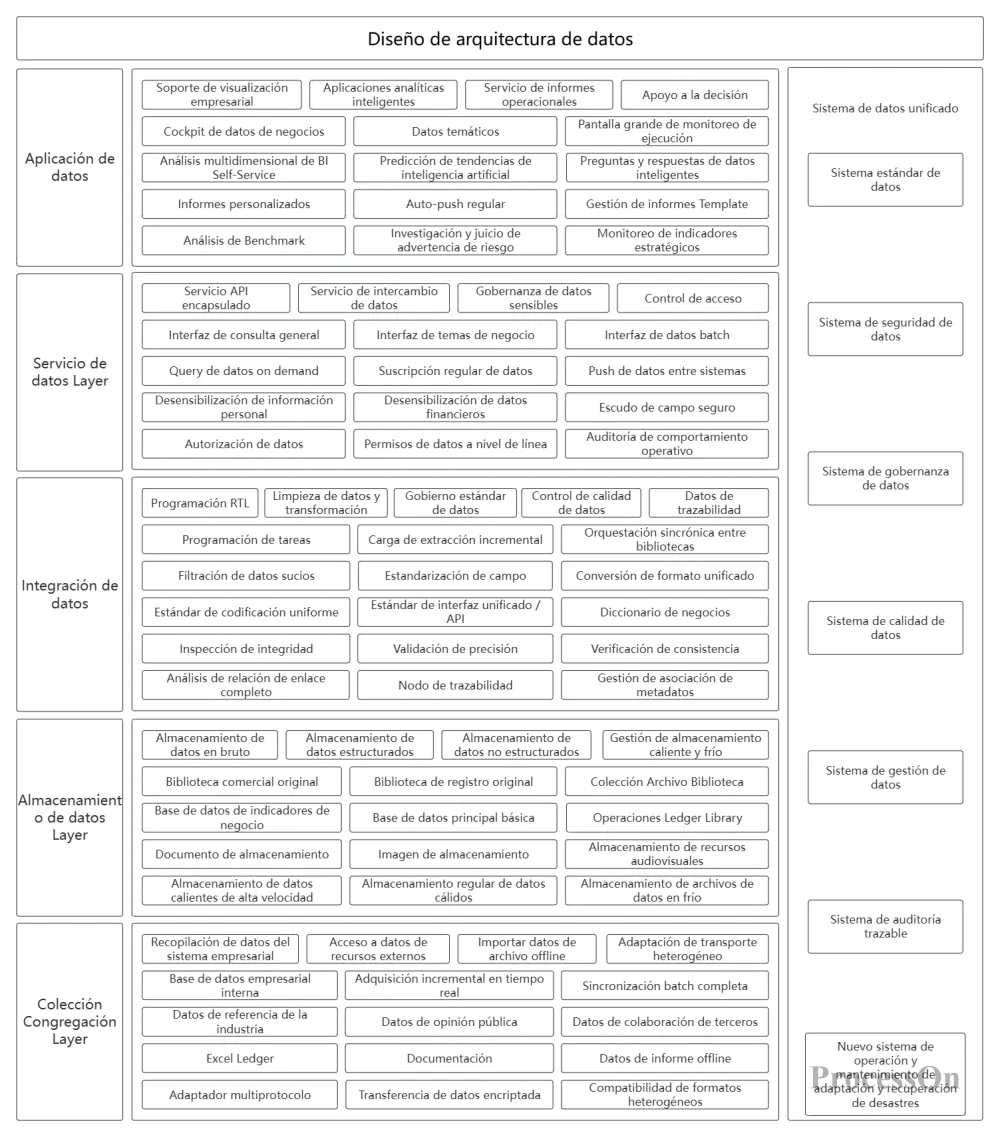

Diagrama de arquitectura - Diseño de arquitectura de datos
Los diagramas de arquitectura de datos no son creaciones puntuales, sino activos que evolucionan a la par de la plataforma de datos. La revisión periódica de estos diagramas permite detectar redundancias de datos, cuellos de botella en el rendimiento y vulnerabilidades de seguridad, impulsando así las actualizaciones tecnológicas y la optimización de la gobernanza. Para el desarrollo profesional, los ingenieros o analistas que visualizan con claridad los diagramas de arquitectura de datos suelen tomar la iniciativa en las colaboraciones interdepartamentales y las revisiones del diseño de la arquitectura.
Un diagrama de arquitectura de datos bien diseñado puede convertir el complejo mundo de los datos en algo ordenado, transparente y controlable. ¿Por qué no empezar hoy mismo dibujando el primer diagrama de arquitectura para el sistema de datos del que eres responsable? Podrías descubrir muchos detalles que antes habías pasado por alto y oportunidades de optimización.
