W dobie cyfrowej transformacji ilość danych gromadzonych przez przedsiębiorstwa rośnie wykładniczo. Wiele organizacji stoi jednak przed dylematem: „im więcej danych, tym trudniej podejmować decyzje”: dane są rozproszone w różnych systemach biznesowych, w niespójnych formatach, o różnej jakości i niejasnym pochodzeniu. Jak sprawić, by dane stały się widoczne, zrozumiałe i użyteczne? Jednym z rozwiązań są diagramy architektury danych.
Diagram architektury danych to wizualny model opisujący źródło, przechowywanie, przepływ, transformację, zużycie i zasady zarządzania zasobami danych przedsiębiorstwa. To nie tylko dokument techniczny, ale także „wspólny język” umożliwiający osiągnięcie konsensusu między biznesem a technologią. Niniejszy artykuł systematycznie przedstawia definicję, funkcje i metody rysowania diagramów architektury danych , pomagając w efektywnym wykorzystaniu tego narzędzia w pracy.
Diagram architektury danych to graficzna reprezentacja architektury zarządzania danymi przedsiębiorstwa. Ilustruje on systemy, komponenty, role, procesy i ich wzajemne powiązania w całym cyklu życia danych, od ich utworzenia do zniszczenia. Diagram architektury danych zazwyczaj obejmuje następujące elementy:
Źródło danych: Skąd pochodzą dane (systemy biznesowe, IoT, interfejsy API stron trzecich, pliki dziennika itp.)?
Przechowywanie danych: Gdzie są przechowywane dane (jezioro danych, magazyn danych, zbiorcza baza danych, relacyjna baza danych, NoSQL itp.)?
Przetwarzanie danych: w jaki sposób dane przepływają i są przekształcane (przetwarzanie strumieniowe ETL/ELT, przetwarzanie wsadowe).
Zużycie danych: Kto korzysta z danych (raporty BI, modele nauki o danych, aplikacje biznesowe, systemy zewnętrzne).
Zarządzanie danymi: standardy danych, zasady jakości, zarządzanie metadanymi, kontrola bezpieczeństwa i prywatności.
W przeciwieństwie do diagramów architektury oprogramowania, które koncentrują się na tym, „jak działa system”, diagramy architektury danych koncentrują się na tym, „jak dane przepływają i są zarządzane”. Stanowią one niezbędny plan działania dla projektów takich jak zarządzanie danymi, integracja danych i budowa platform danych.

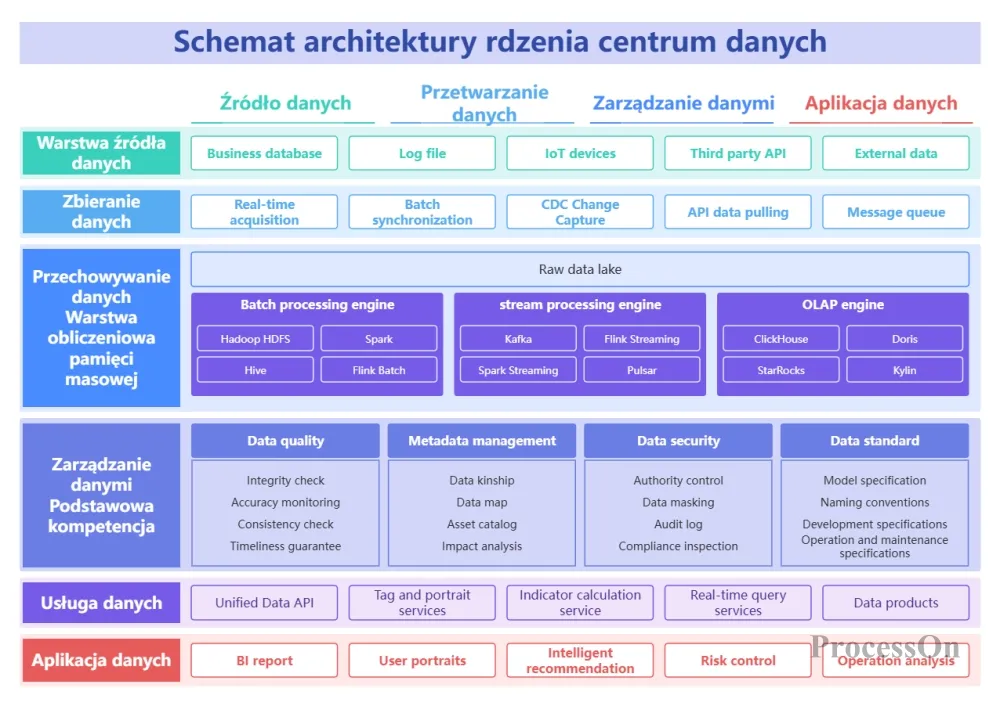

Diagram architektury rdzenia platformy danych
Wiele przedsiębiorstw, po latach rozwoju infrastruktury IT, stworzyło wiele niezależnych systemów, takich jak CRM, ERP i SCM, w których dane są od siebie odizolowane. Diagram architektury danych może wizualnie zobrazować relacje między danymi w tych systemach, pomagając w identyfikacji problemów, takich jak redundantne gromadzenie danych, duplikacja danych i niespójne definicje danych.
Bez jasnej architektury danych, zarządzanie danymi przypomina „ślepców i słonia”. Diagram architektury danych wyjaśnia właściciela, źródło, wskaźniki jakości i strategie zarządzania cyklem życia dla każdego rodzaju danych, stanowiąc podstawę do standaryzacji danych i śledzenia ich pochodzenia.
Pojęcia takie jak „informacje o kliencie” i „szczegóły zamówienia”, które interesują użytkowników biznesowych, można mapować na konkretne tabele, pola i logikę przetwarzania na diagramie architektury danych. Pojedynczy diagram pozwala użytkownikom biznesowym i inżynierom danych komunikować się na tym samym poziomie, zmniejszając liczbę nieporozumień dotyczących wymagań.

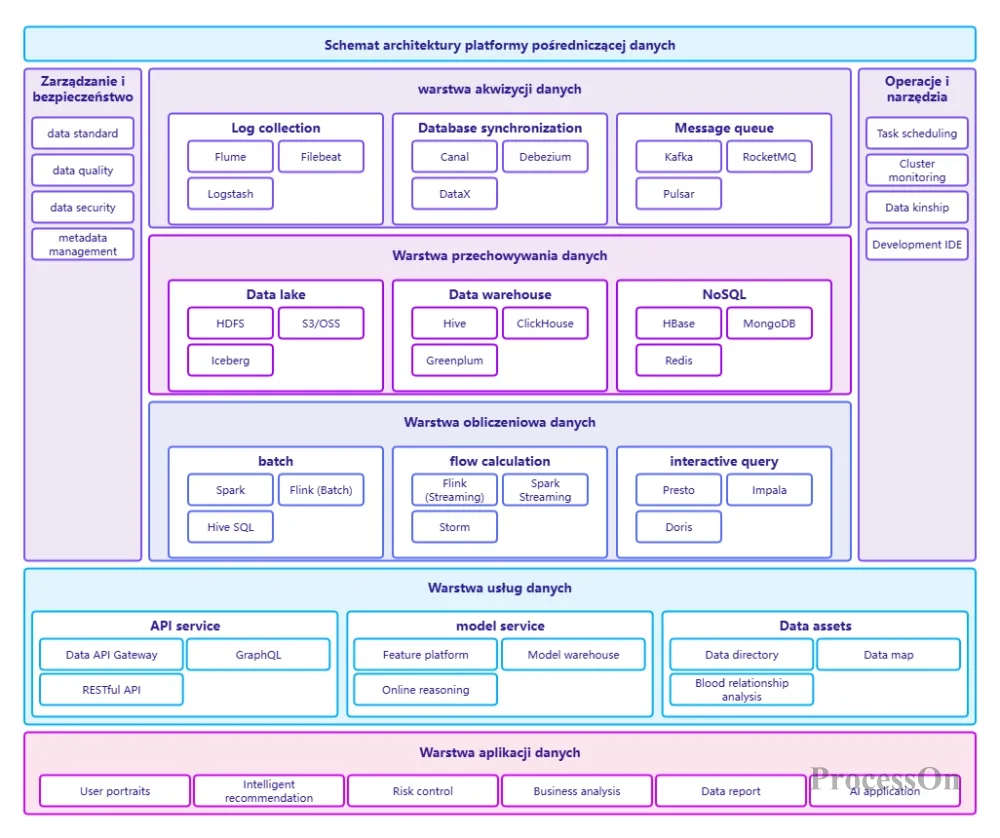

Gdy przedsiębiorstwa muszą zbudować platformę pośredniczącą w przetwarzaniu danych lub zmodernizować swoje jezioro danych, diagramy architektury danych mogą pomóc architektom ocenić istniejące wąskie gardła przepływu danych i wybrać odpowiednie silniki pamięci masowej, silniki obliczeniowe i narzędzia integracyjne.
W branżach takich jak finanse, opieka zdrowotna i administracja publiczna, agencje regulacyjne często wymagają od firm dostarczania diagramów przepływu danych w celu zademonstrowania stosowanych przez nie środków ochrony poufnych danych. Diagramy architektury danych stanowią ważny element audytów zgodności.
Dla dyrektorów ds. technologii: należy podkreślić rolę danych w budowaniu wartości biznesowej i podkreślić racjonalność wyboru technologii.
Dla inżynierów danych: Pokazuje szczegółowe informacje o komponentach, wersjach, przepływie danych i zależnościach.
Zorientowane na audyt: odzwierciedla mechanizmy ochrony bezpieczeństwa danych i prywatności.
Lista systemów: wszystkie zaangażowane źródła danych, oprogramowanie pośredniczące, bazy danych i platformy.
Opis przepływu danych: częstotliwość ekstrakcji (w czasie rzeczywistym/co godzinę/dzień), objętość danych i reguły transformacji dla każdego zestawu danych.
Informacje o interfejsie: metody połączenia, takie jak API, JDBC i kolejka komunikatów.
Wymagania dotyczące zarządzania: umowa SLA dotycząca jakości danych, okres przechowywania, wymagania dotyczące zgodności.
Zalecamy korzystanie z narzędzi do tworzenia wykresów online, takich jak ProcessOn, z następujących powodów:
Oferuje bogaty zestaw szablonów diagramów architektury danych (jezioro danych, magazyn danych, integracja danych itp.), które można ponownie wykorzystać jednym kliknięciem.
Obsługuje rysowanie metodą „przeciągnij i upuść”, automatyczne wyrównywanie i zawiera wbudowane biblioteki ikon z AWS, Azure i Alibaba Cloud.
Funkcje współpracy zespołowej umożliwiają wielu osobom jednoczesną edycję i dodawanie komentarzy.
Można go eksportować do różnych formatów (PNG, PDF, SVG) w celu łatwego osadzania w dokumentach.
Określenie warstw: Zazwyczaj stosuje się poziomy układ warstw, zgodnie z sekwencją „Źródło danych → Pozyskiwanie danych → Przetwarzanie danych → Magazynowanie danych → Usługa danych → Konsumpcja danych”. Alternatywnie można zastosować pionowe podejście do układania warstw, zgodnie z sekwencją „Warstwa dolna → Warstwa środkowa → Warstwa aplikacji”.
Rozmieszczenie komponentów: Każdy system/narzędzie należy przedstawić za pomocą prostokąta opisanego jego nazwą i wersją.
Dodaj komentarze: W przypadku niestandardowych komponentów lub skomplikowanej logiki konwersji dodaj opisy w polach tekstowych.
Sprawdź kompletność: upewnij się, że punkty wprowadzania i wyjścia danych dla każdej linii biznesowej są jasne i nie ma w nich żadnych „tajemniczych czarnych skrzynek”.
Ulepszenia i eksport: ujednolicenie schematu kolorów (zaleca się używanie różnych kolorów w celu rozróżnienia różnych stosów technologicznych lub środowisk), dodanie tytułu, legendy, daty i autora.
Społeczność ProcessOn oferuje bogactwo szablonów i przykładów diagramów architektury danych, a także obsługuje klonowanie dla łatwiejszego rysowania. Poniżej znajduje się kilka udostępnionych szablonów.
Diagram architektury systemu produktów Big Data

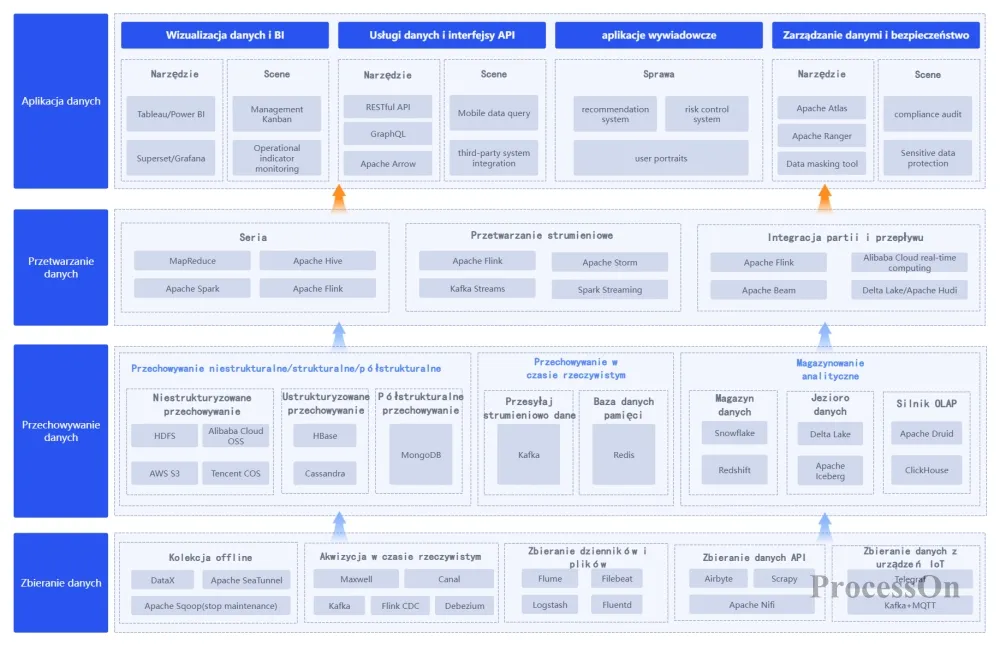

Diagram architektury platformy danych

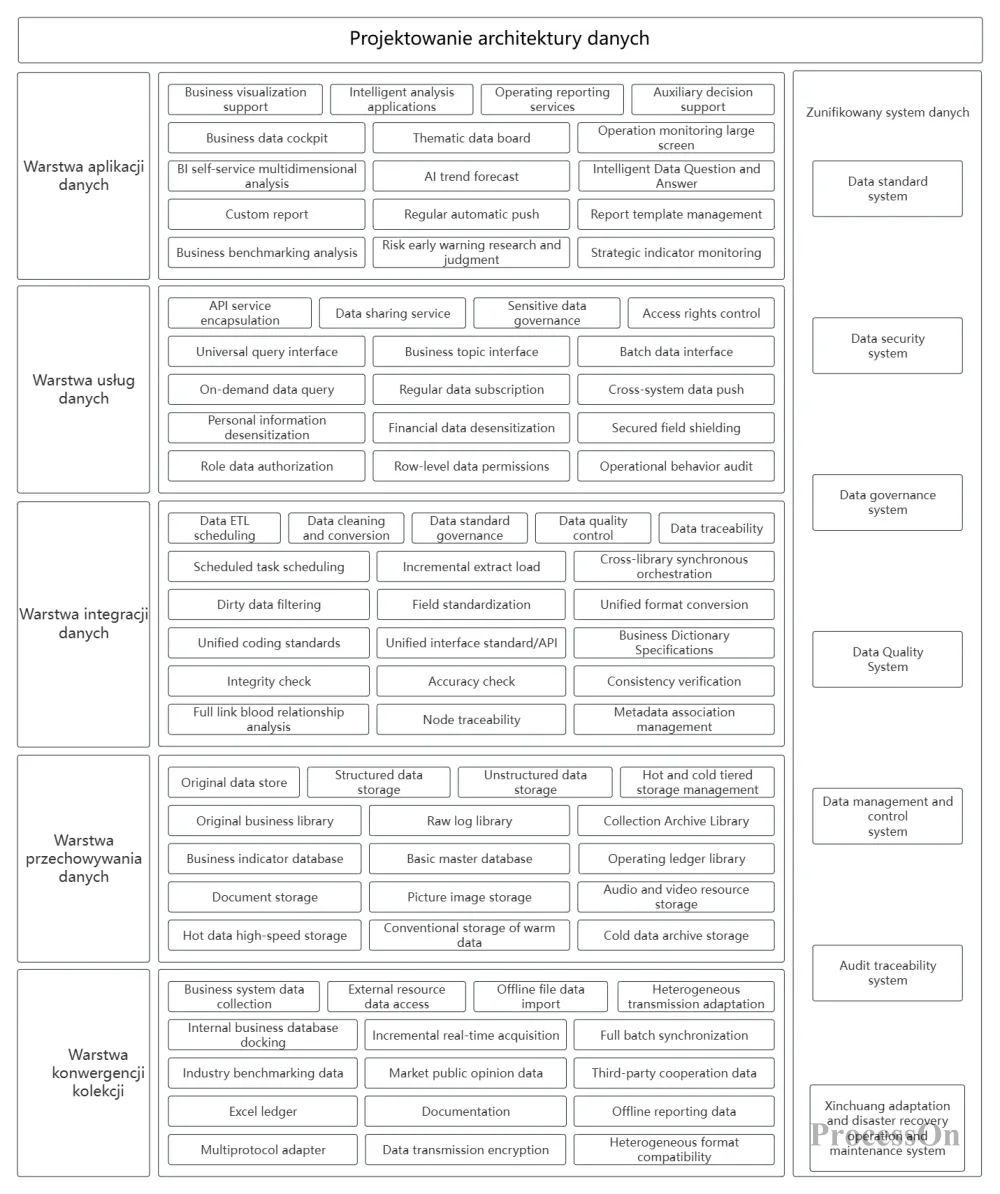

Diagram architektury – Projekt architektury danych
Diagramy architektury danych nie są jednorazowymi tworami, lecz zasobami cyklu życia, które ewoluują wraz z platformą danych. Regularny przegląd diagramów architektury danych może ujawnić redundancję danych, wąskie gardła wydajności i luki w zabezpieczeniach, napędzając tym samym modernizacje technologiczne i optymalizację zarządzania. W kontekście rozwoju kariery inżynierowie lub analitycy, którzy potrafią wyraźnie wizualizować diagramy architektury danych, często podejmują inicjatywę we współpracy międzyzespołowej i przeglądach projektów architektury.
Dobrze zaprojektowany diagram architektury danych może sprawić, że złożony świat danych stanie się uporządkowany, przejrzysty i kontrolowalny. Dlaczego nie zacząć już dziś od narysowania pierwszego diagramu architektury dla systemu danych, za który odpowiadasz? Możesz odkryć wiele wcześniej pomijanych szczegółów i możliwości optymalizacji.
