Na onda da transformação digital, a quantidade de dados acumulados pelas empresas está crescendo exponencialmente. No entanto, muitas organizações enfrentam o dilema de que "quanto mais dados, mais difícil a tomada de decisões": os dados estão dispersos em diferentes sistemas de negócios, com formatos inconsistentes, qualidade variável e rastreabilidade pouco clara. Como tornar os dados visíveis, compreensíveis e utilizáveis? Uma resposta está nos diagramas de arquitetura de dados.
Um diagrama de arquitetura de dados é um modelo visual que descreve a origem, o armazenamento, o fluxo, a transformação, o consumo e as regras de governança dos ativos de dados de uma empresa. Não se trata apenas de um documento técnico, mas também de uma "linguagem comum" para alcançar consenso entre as áreas de negócios e tecnologia. Este artigo apresentará sistematicamente a definição, a função e os métodos de elaboração de diagramas de arquitetura de dados , ajudando você a usar essa ferramenta de forma eficiente no seu trabalho.
Um diagrama de arquitetura de dados é uma representação gráfica da arquitetura de gerenciamento de dados de uma empresa. Ele ilustra os sistemas, componentes, funções, processos e suas inter-relações envolvidos em todo o ciclo de vida dos dados, da criação à destruição. Um diagrama de arquitetura de dados normalmente inclui o seguinte:
Fonte de dados: De onde vêm os dados (sistemas empresariais, IoT, APIs de terceiros, arquivos de log, etc.)?
Armazenamento de dados: Onde os dados são armazenados (data lake, data warehouse, data mart, banco de dados relacional, NoSQL, etc.)?
Processamento de dados: Como os dados fluem e são transformados (pipelines ETL/ELT, processamento de fluxo, processamento em lote).
Consumo de dados: Quem utiliza os dados (relatórios de BI, modelos de ciência de dados, aplicações empresariais, sistemas externos).
Governança de dados: padrões de dados, regras de qualidade, gerenciamento de metadados, controles de segurança e privacidade.
Ao contrário dos diagramas de arquitetura de software, que se concentram em "como o sistema opera", os diagramas de arquitetura de dados se concentram em "como os dados fluem e são gerenciados". Eles são um modelo essencial para projetos como governança de dados, integração de dados e construção de plataformas de dados.

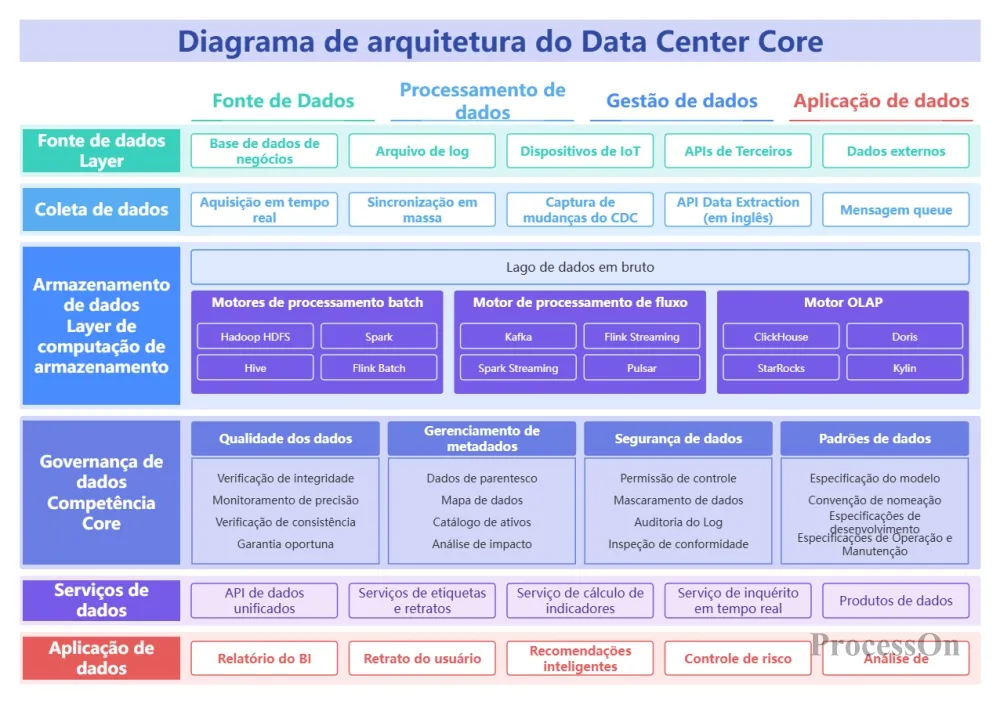

Diagrama da arquitetura central da plataforma de dados
Muitas empresas, após anos de desenvolvimento de infraestrutura de TI, desenvolveram múltiplos sistemas independentes, como CRM, ERP e SCM, com dados isolados uns dos outros. Um diagrama de arquitetura de dados pode demonstrar visualmente as relações de interação de dados entre esses sistemas, ajudando a identificar problemas como coleta redundante de dados, armazenamento duplicado e definições de dados inconsistentes.
Sem uma arquitetura de dados clara, a governança de dados é como "os cegos e o elefante". Um diagrama de arquitetura de dados esclarece o proprietário, a fonte, os indicadores de qualidade e as estratégias de gerenciamento do ciclo de vida para cada tipo de dado, fornecendo uma base para a padronização de dados e o rastreamento de linhagem.
Conceitos como "informações do cliente" e "detalhes do pedido", relevantes para os usuários de negócios, podem ser mapeados para tabelas, campos e lógica de processamento específicos no diagrama de arquitetura de dados. Um único diagrama permite que usuários de negócios e engenheiros de dados se comuniquem de forma alinhada, reduzindo mal-entendidos sobre os requisitos.
Quando as empresas precisam construir uma plataforma intermediária de dados ou atualizar seu data lake, os diagramas de arquitetura de dados podem ajudar os arquitetos a avaliar os gargalos de fluxo de dados existentes e selecionar os mecanismos de armazenamento, os mecanismos de computação e as ferramentas de integração apropriadas.
Em setores como o financeiro, o da saúde e o governamental, as agências reguladoras frequentemente exigem que as empresas forneçam diagramas de fluxo de dados para demonstrar as medidas adotadas para proteger dados sensíveis. Os diagramas de arquitetura de dados são um documento importante para auditorias de conformidade.
Para os CTOs: enfatizem o papel dos dados no suporte ao valor comercial e destaquem a racionalidade na seleção de tecnologia.
Para engenheiros de dados: Exibe informações detalhadas sobre componentes, versões, fluxo de dados e dependências.
Orientado para auditoria: Reflete os mecanismos de segurança de dados e proteção da privacidade.
Lista de sistemas: Todas as fontes de dados, middleware, bancos de dados e plataformas envolvidas.
Descrição do fluxo de dados: frequência de extração (em tempo real/por hora/por dia), volume de dados e regras de transformação para cada conjunto de dados.
Informações da interface: Métodos de conexão como API, JDBC e fila de mensagens.
Requisitos de governança: SLA de qualidade de dados, período de retenção, requisitos de conformidade.
Recomendamos o uso de ferramentas de gráficos online, como o ProcessOn, pelos seguintes motivos:
Oferece um conjunto abrangente de modelos de diagramas de arquitetura de dados (data lake, data warehouse, integração de dados, etc.) que podem ser reutilizados com um único clique.
Ele oferece suporte a desenho por arrastar e soltar, alinhamento automático e inclui bibliotecas de ícones integradas da AWS, Azure e Alibaba Cloud.
Os recursos de colaboração em equipe permitem que várias pessoas editem simultaneamente e deixem comentários.
Ele pode ser exportado em vários formatos (PNG, PDF, SVG) para facilitar a incorporação em documentos.
Determine a estrutura em camadas: Normalmente, utiliza-se uma estrutura horizontal, seguindo a sequência "Fonte de Dados → Aquisição de Dados → Processamento de Dados → Armazenamento de Dados → Serviço de Dados → Consumo de Dados". Alternativamente, pode-se adotar uma abordagem vertical, seguindo a sequência "Camada Inferior → Camada Intermediária → Camada de Aplicação".
Disposição dos componentes: Represente cada sistema/ferramenta com um retângulo, identificado com seu nome e versão.
Adicionar comentários: Para componentes não padronizados ou lógica de conversão complexa, adicione descrições em caixas de texto.
Verificação de integridade: Certifique-se de que os pontos de entrada e saída de dados para cada linha de negócio estejam claros e que não haja "caixas pretas misteriosas".
Aprimoramento e Exportação: Unifique o esquema de cores (recomenda-se o uso de cores diferentes para distinguir diferentes conjuntos de tecnologias ou ambientes), adicione título, legenda, data e autor.
A comunidade ProcessOn oferece uma grande variedade de modelos e exemplos de diagramas de arquitetura de dados para referência, além de permitir a clonagem para facilitar a criação de novos diagramas. Abaixo estão alguns modelos compartilhados.

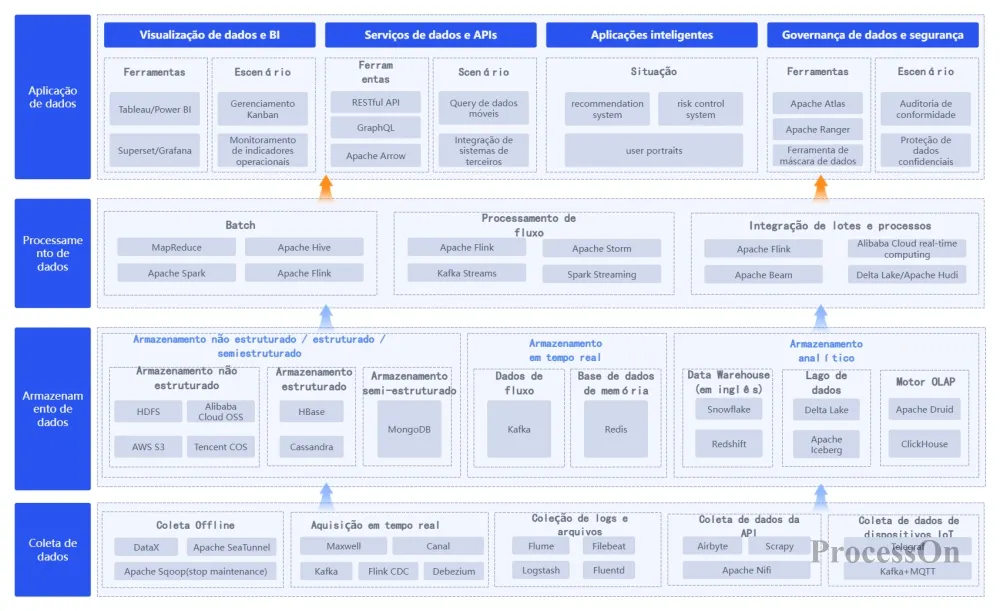

Diagrama da Arquitetura do Sistema do Produto Big Data

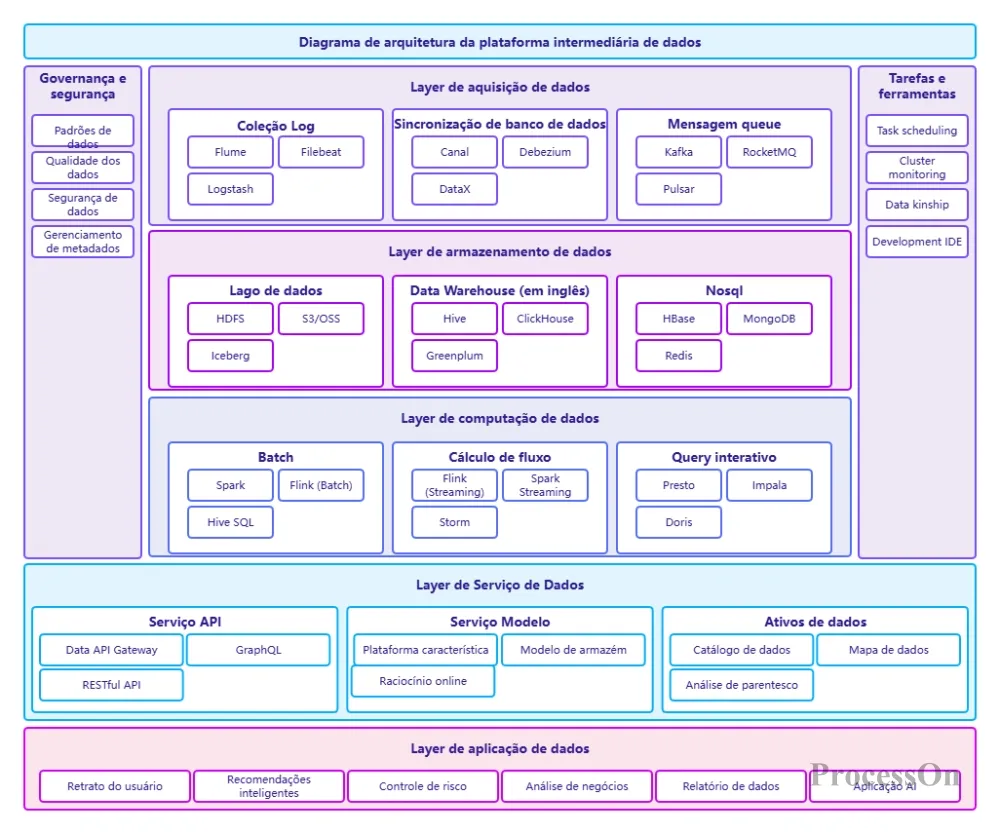

Diagrama da arquitetura da plataforma de dados

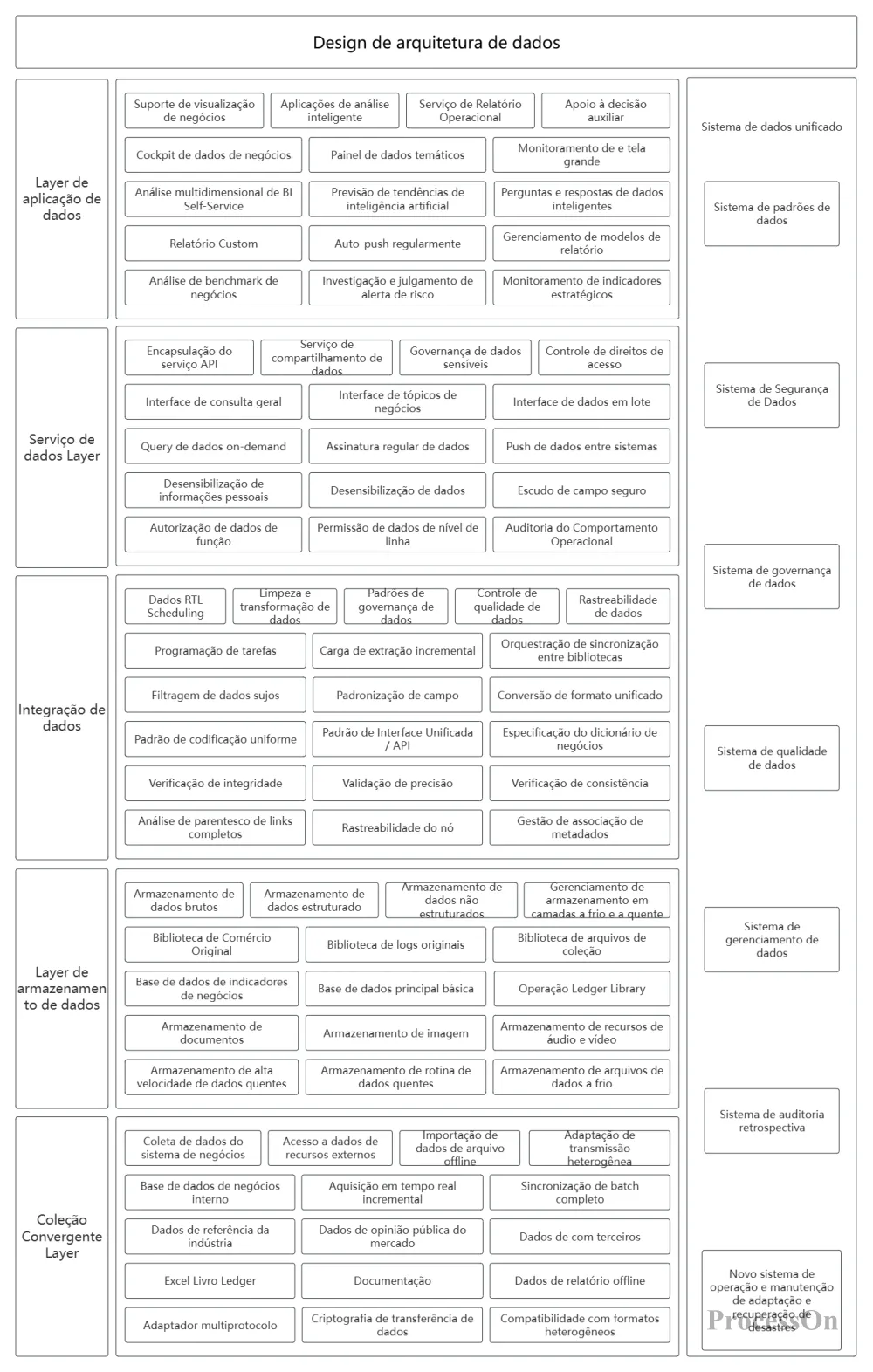

Diagrama de arquitetura - Projeto de arquitetura de dados
Os diagramas de arquitetura de dados não são criações pontuais, mas sim ativos que evoluem ao longo do ciclo de vida da plataforma de dados. A revisão regular desses diagramas pode revelar redundância de dados, gargalos de desempenho e vulnerabilidades de segurança, impulsionando, assim, atualizações tecnológicas e otimizações de governança. Para o desenvolvimento profissional individual, engenheiros ou analistas que conseguem visualizar diagramas de arquitetura de dados com clareza costumam tomar a iniciativa em colaborações entre equipes e revisões de design de arquitetura.
Um diagrama de arquitetura de dados bem projetado pode tornar o complexo mundo dos dados organizado, transparente e controlável. Que tal começar hoje mesmo desenhando o primeiro diagrama de arquitetura para o sistema de dados do qual você é responsável? Você pode descobrir muitos detalhes e oportunidades de otimização que passaram despercebidos.
