デジタル変革の波の中で、企業が蓄積するデータ量は爆発的に増加しています。しかし、多くの組織は「データが増えれば増えるほど、意思決定が難しくなる」というジレンマに直面しています。データは様々な業務システムに分散し、フォーマットが統一されておらず、品質もまちまちで、出所も不明確です。では、どのようにすればデータを可視化し、理解しやすく、活用しやすくできるのでしょうか？その一つの答えが、データアーキテクチャ図です。
データアーキテクチャ図は、企業のデータ資産のソース、ストレージ、フロー、変換、利用、およびガバナンスルールを記述する視覚的なモデルです。これは単なる技術文書ではなく、ビジネスとテクノロジー間の合意形成のための「共通言語」でもあります。この記事では、データアーキテクチャ図の定義、機能、および描画方法を体系的に紹介し、このツールを業務で効率的に活用できるよう支援します。
データアーキテクチャ図は、企業のデータ管理アーキテクチャをグラフィカルに表現したものです。データの作成から破棄までのライフサイクル全体を通して関わるシステム、コンポーネント、役割、プロセス、およびそれらの相互関係を示します。データアーキテクチャ図には通常、以下の要素が含まれます。
データソース：データはどこから取得されますか（業務システム、IoT、サードパーティAPI、ログファイルなど）？
データストレージ：データはどこに保存されますか（データレイク、データウェアハウス、データマート、リレーショナルデータベース、NoSQLなど）？
データ処理：データの流れ方と変換方法（ETL/ELTパイプライン、ストリーム処理、バッチ処理）。
データ消費：誰がデータを使用するか（BIレポート、データサイエンスモデル、ビジネスアプリケーション、外部システムなど）。
データガバナンス：データ標準、品質ルール、メタデータ管理、セキュリティおよびプライバシー管理。
ソフトウェアアーキテクチャ図が「システムの動作方法」に焦点を当てるのに対し、データアーキテクチャ図は「データの流れと管理方法」に焦点を当てます。これらは、データガバナンス、データ統合、データプラットフォームの構築といったプロジェクトにとって不可欠な設計図となります。
多くの企業は、長年にわたるITインフラ開発を経て、CRM、ERP、SCMといった複数の独立したシステムを構築し、それぞれのデータが互いに隔離された状態になっています。データアーキテクチャ図を用いることで、これらのシステム間のデータ相互作用の関係性を視覚的に示すことができ、データの重複収集、重複ストレージ、データ定義の不整合といった問題点の特定に役立ちます。
明確なデータアーキテクチャがなければ、データガバナンスは「盲人が象を探す」ようなものです。データアーキテクチャ図は、各データタイプの所有者、ソース、品質指標、ライフサイクル管理戦略を明確にし、データ標準化とデータ系統追跡の基盤を提供します。
ビジネスユーザーが関心を持つ「顧客情報」や「注文詳細」といった概念は、データアーキテクチャ図において、特定のテーブル、フィールド、処理ロジックにマッピングできます。単一の図を用いることで、ビジネスユーザーとデータエンジニアが同じ認識を共有し、要件に関する誤解を減らすことができます。
企業がデータミドルプラットフォームを構築したり、データレイクをアップグレードしたりする必要がある場合、データアーキテクチャ図は、アーキテクトが既存のデータフローのボトルネックを評価し、適切なストレージエンジン、コンピューティングエンジン、および統合ツールを選択するのに役立ちます。
金融、医療、政府機関などの業界では、規制当局は企業に対し、機密データの保護対策を示すデータフロー図の提出を求めることがよくあります。データアーキテクチャ図は、コンプライアンス監査において重要な成果物となります。
CTO向け：ビジネス価値を支えるデータの役割を強調し、技術選定の合理性を強調する。
データエンジニア向け：コンポーネント、バージョン、データフロー、依存関係に関する詳細情報を表示します。
監査重視：データセキュリティとプライバシー保護の仕組みを反映している。
システム一覧：関連するすべてのデータソース、ミドルウェア、データベース、およびプラットフォーム。
データフローの説明：各データセットの抽出頻度（リアルタイム／時間単位／日単位）、データ量、および変換ルール。
インターフェース情報：API、JDBC、メッセージキューなどの接続方法。
ガバナンス要件：データ品質SLA、データ保持期間、コンプライアンス要件。
ProcessOnなどのオンラインチャート作成ツールのご利用をお勧めします。理由は以下のとおりです。
データレイク、データウェアハウス、データ統合など、豊富なデータアーキテクチャ図テンプレートが用意されており、ワンクリックで再利用できます。
ドラッグ＆ドロップによる描画、自動位置合わせに対応しており、AWS、Azure、Alibaba Cloudのアイコンライブラリが内蔵されています。
チームコラボレーション機能を使用すると、複数のユーザーが同時に編集したり、コメントを残したりできます。
さまざまな形式（PNG、PDF、SVG）でエクスポートできるため、ドキュメントへの埋め込みが容易です。
階層構造を決定する：一般的には、「データソース → データ取得 → データ処理 → データストレージ → データサービス → データ消費」の順序で水平方向の階層構造が採用されます。あるいは、「最下層 → 中間層 → アプリケーション層」の順序で垂直方向の階層構造を採用することも可能です。
コンポーネントの配置：各システム／ツールを長方形で表し、名前とバージョンをラベル付けします。
コメントを追加：標準以外のコンポーネントや複雑な変換ロジックについては、テキストボックスの説明を追加してください。
完全性を確認する：各事業部門のデータ入力および出力ポイントが明確であり、「謎のブラックボックス」がないことを確認してください。
機能強化とエクスポート：配色を統一する（異なる技術スタックや環境を区別するために異なる色を使用することをお勧めします）、タイトル、凡例、日付、作成者を追加する。

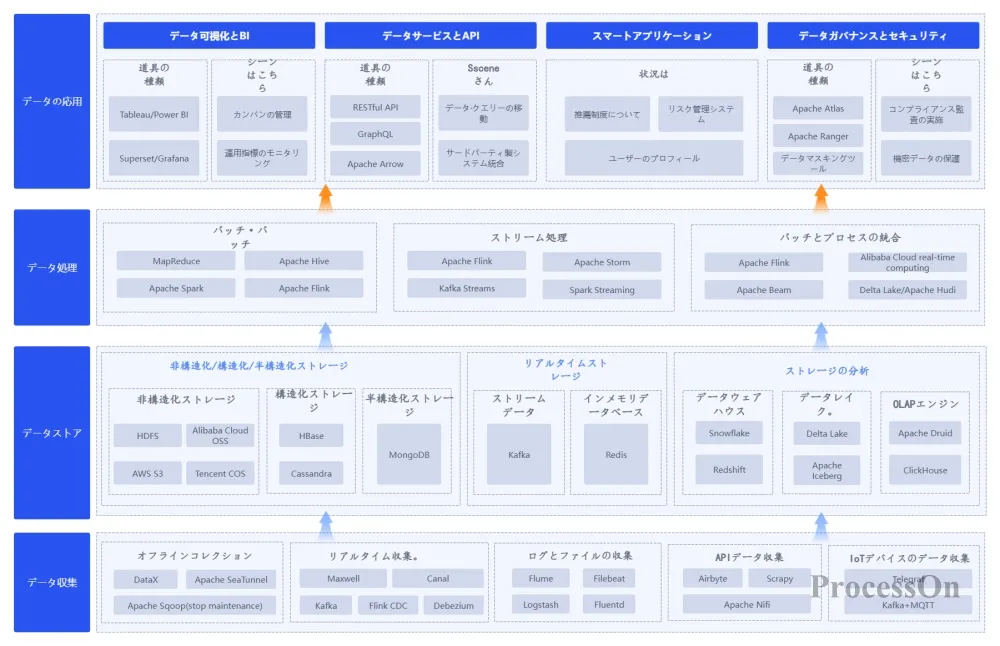

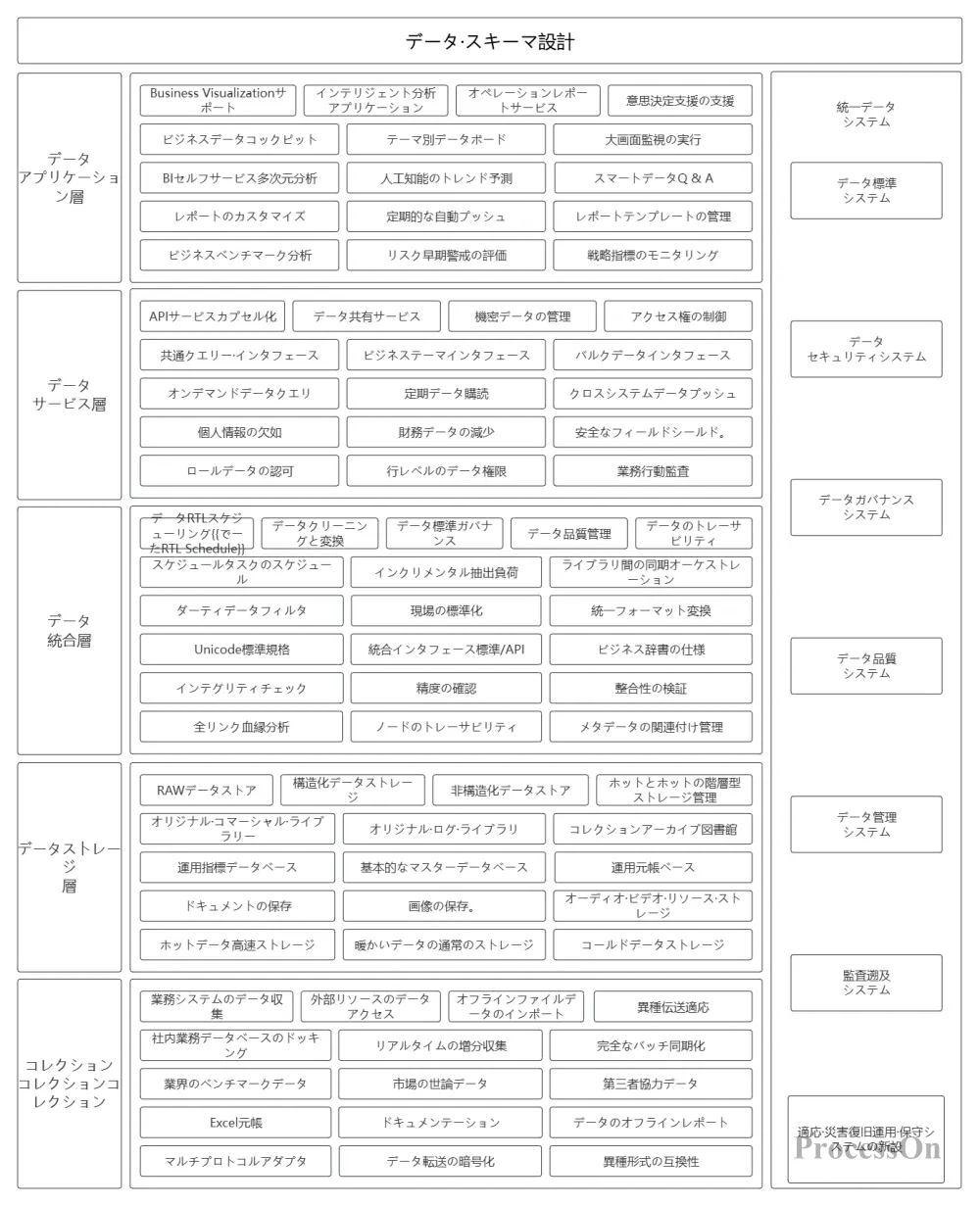

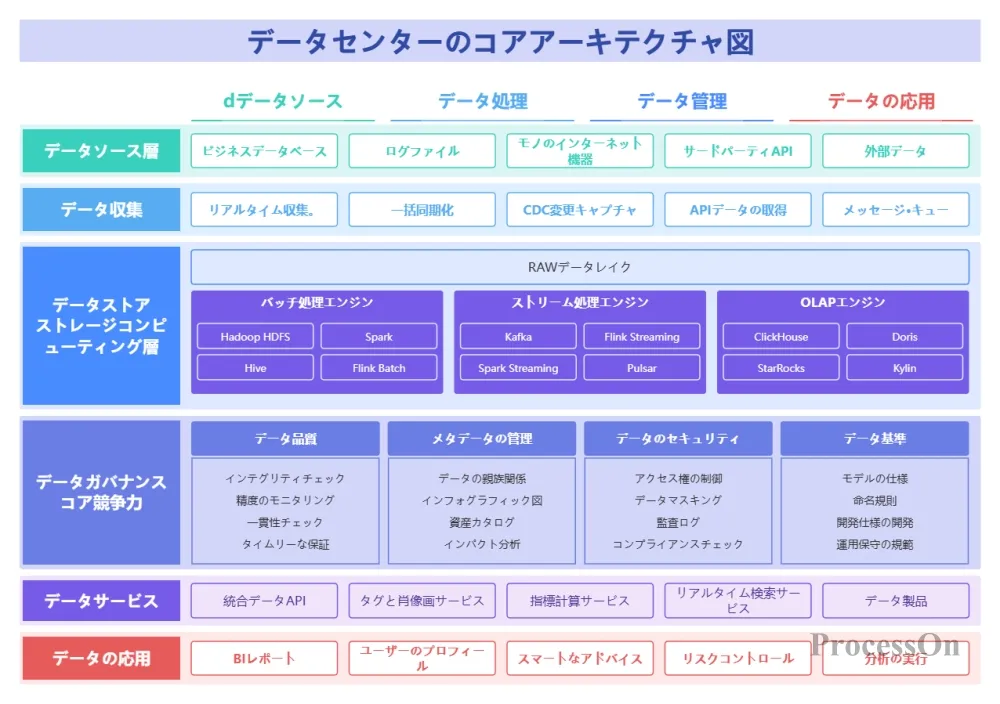

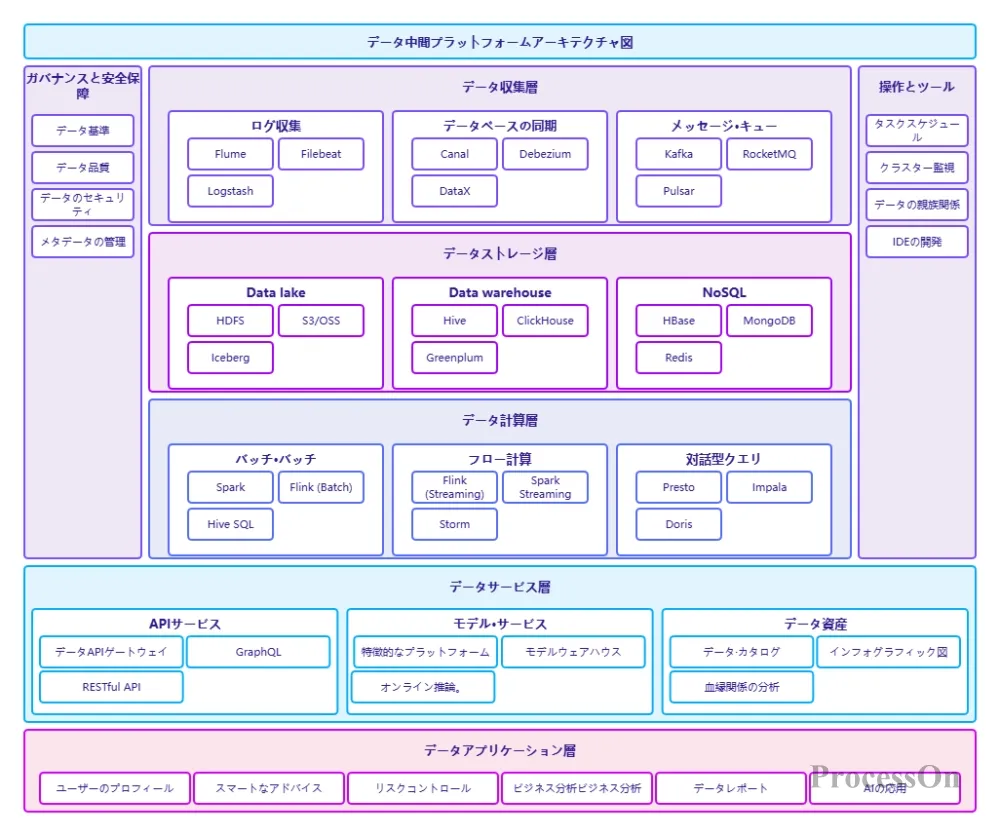

ProcessOnコミュニティは、データアーキテクチャ図のテンプレートや参考例を豊富に提供しており、図の作成を容易にするためのクローン機能もサポートしています。以下に、共有されているテンプレートの一部を示します。
データアーキテクチャ図は一度きりの作成物ではなく、データプラットフォームと共に進化していくライフサイクル資産です。データアーキテクチャ図を定期的に見直すことで、データの冗長性、パフォーマンスのボトルネック、セキュリティの脆弱性などを発見でき、技術的なアップグレードやガバナンスの最適化につながります。個人のキャリア開発においては、データアーキテクチャ図を明確に視覚化できるエンジニアやアナリストは、チーム間の連携やアーキテクチャ設計レビューにおいて率先して行動する傾向があります。
適切に設計されたデータアーキテクチャ図は、複雑なデータの世界を整理し、透明性を高め、制御可能にします。まずは、あなたが担当するデータシステムの最初のアーキテクチャ図を描いてみませんか？これまで見落としていた多くの詳細や最適化の機会を発見できるかもしれません。
