회로도는 특정 기호와 선을 사용하여 회로의 각 구성 요소의 연결 방법과 작동 원리를 정확하게 설명합니다. 현대 과학기술이 급속히 발전하는 시대 에 , 전자기술 분야의 중요한 도구로서 매우 중요한 역할을 담당하고 있습니다 . 본 글에서는 회로도, 구성 요소, 생산 도구 등의 정의를 통해 회로도를 종합적으로 소개합니다.
회로도는 회로 연결을 그래픽 기호와 선을 사용하여 나타낸 다이어그램입니다. 특정한 기호와 선의 조합을 통해 전자 부품의 연결 방식, 전류 흐름, 회로의 작동 원리를 명확하게 보여줍니다.
회로도는 회로도, 배선도, 조립도 등 여러 유형으로 나눌 수 있습니다. 회로도는 주로 회로의 작동 원리와 신호 흐름을 보여주는 데 사용되며, 일반적으로 실제 물리적 레이아웃은 고려하지 않습니다. 배선도는 실제 회로 기판의 회로 배선을 보여주는 데 중점을 둡니다. 그리고 조립 도면은 전자 장비의 조립 과정을 안내하는 데 사용됩니다.

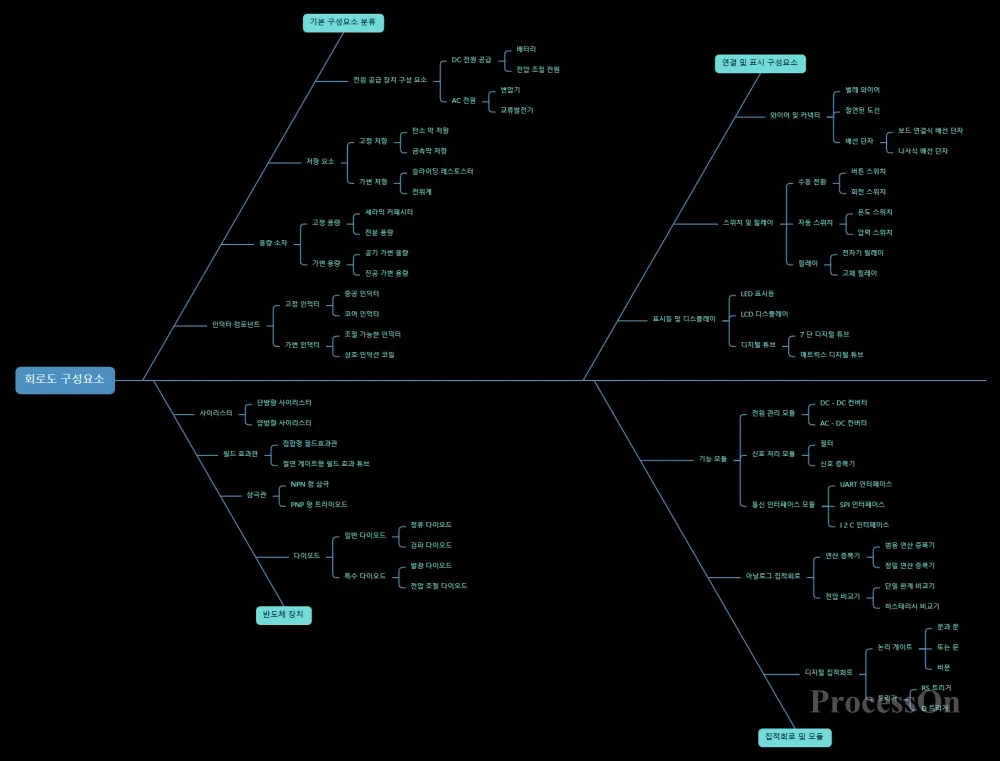

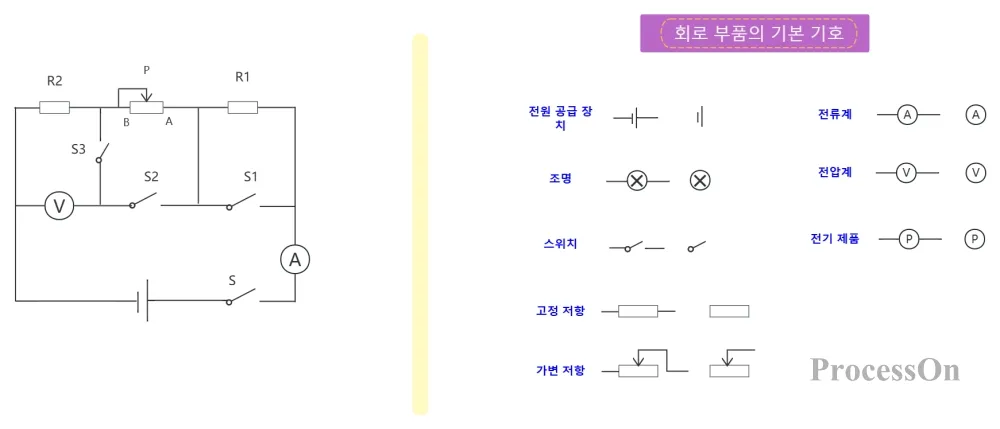

전자 부품 기호는 회로도의 가장 기본적인 구성 요소입니다. 각 전자 부품에는 회로에서 부품의 기능과 특성을 나타내는 데 사용되는 고유한 기호가 있습니다. 일반적인 전자 부품 기호로는 저항기, 커패시터, 인덕터, 다이오드, 트랜지스터, 집적 회로 등이 있습니다.
연결선은 전자 부품 기호를 연결하여 전자 부품 간의 전기적 연결을 나타내는 데 사용됩니다.
실선
전기적 연결을 나타내며, 전류 흐름 방향(전원 공급 장치 출력 등)을 나타내는 화살표가 있을 수 있습니다.
교차선 처리:
교차로에 검은 점이 없으면 연결되지 않은 것입니다(수직으로 교차하는 두 선처럼).
교차로의 검은색 점: 연결(T자형 교차로와 같음).
점선
기계적 연결(예: 스위치의 물리적 연결), 제어 관계(예: 릴레이를 제어하는 마이크로컨트롤러 핀)와 같은 비전기적 연결을 나타냅니다.
버스
복잡한 회로를 단순화하려면 굵은 선이나 평행선을 사용하여 여러 신호선(데이터 버스, 주소 버스 등)을 표현합니다.
전원 공급 장치는 회로가 작동하는 데 사용하는 에너지원입니다. 일반적으로 전원 공급 장치의 전압 값과 극성이 표시된 원이나 사각형으로 표시됩니다. 접지는 회로 내의 기준 전위점이며 일반적으로 삼각형이나 접지 기호로 표시됩니다.
회로도에서 전원 및 접지 기호는 일반적으로 도면의 가장자리나 특정 위치에 표시되어 쉽게 식별하고 연결할 수 있습니다.
라벨과 주석은 회로도의 중요한 구성 요소이며, 매개변수, 모델, 전자 부품의 기능, 회로의 작동 원리와 같은 정보를 설명하는 데 사용됩니다. 표시와 주석은 텍스트, 숫자, 기호 등의 형태로 표현될 수 있으며, 일반적으로 전자 부품 기호 근처나 도면의 빈 공간에 위치합니다.
예를 들어, 저항기의 라벨에는 저항 값, 전력, 정확도와 같은 정보가 포함될 수 있습니다. 커패시터의 라벨에는 정전용량 값, 내전압, 극성 등의 정보가 포함될 수 있습니다. 동시에 회로도에 주석을 추가하여 회로의 작동 원리, 특수 기능 또는 예방 조치 등을 설명할 수 있습니다.
회로도는 전자 장비를 설계하는 데 중요한 도구입니다. 설계자는 회로도를 그리고, 적절한 전자 부품을 선택하고, 이를 연결하는 방법을 결정하여 전자 장비의 회로 구조와 기능을 계획할 수 있습니다. 회로도는 설계자가 회로를 시뮬레이션하고 디버깅하여 전자 장비의 성능과 안정성을 보장하는 데에도 도움이 됩니다.
전자 장비의 유지 보수 담당자에게 회로도는 고장을 진단하고 수리하는 데 중요한 기초가 됩니다. 회로도를 분석함으로써 유지보수 인력은 전자 장비의 회로 구조와 작동 원리를 이해하고, 오류의 위치와 원인을 파악하여 적절한 유지보수 조치를 취할 수 있습니다.
회로도는 전자공학을 가르치고 배우는 데 중요한 도구입니다. 교사는 회로도를 설명함으로써 학생들에게 전자 기술의 기본 개념과 원리를 가르칠 수 있습니다. 학생들은 회로도를 읽고 분석함으로써 전자 기술에 대한 이해와 숙련도를 높일 수 있습니다.
전문가급 소프트웨어:
Altium Designer: 최첨단 전자 제품 개발을 위해 회로도 설계, 시뮬레이션, 3D 모델링 및 생산 파일 출력을 통합하는 업계 최고의 PCB 설계 시스템입니다 .
OrCAD: 고속 디지털 회로 설계에 중점을 두고, 신호 무결성 분석과 제약 기반 레이아웃을 지원하며, 종종 통신 장비 개발에 사용됩니다.
가벼운 도구:
ProcessOn : 온라인 회로도 제작을 지원하고, 회로도를 빠르게 그리는 데 적합한 풍부한 벡터 심볼 라이브러리를 제공합니다.
ProcessOn을 예로 들면, 회로도를 만드는 단계는 다음과 같습니다.
1. ProcessOn 공식 웹사이트를 열고 개인 파일 페이지로 가서 플로차트를 만드세요.

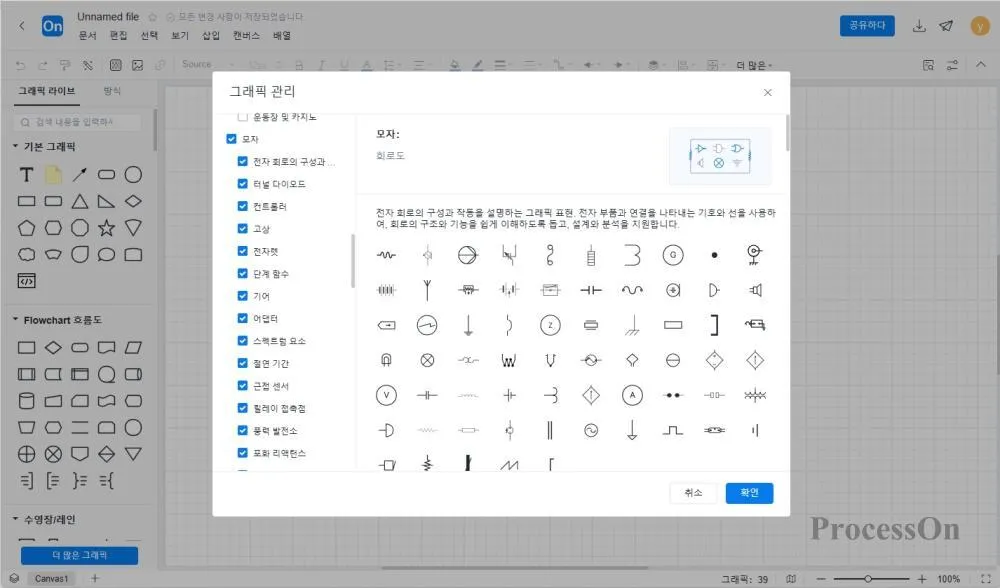

2. 왼쪽 하단의 [더 많은 그래픽]을 클릭하고 회로도를 선택하세요.
3. 회로 동작 순서와 규칙에 따라 회로 부품을 캔버스로 끌어다 놓고, 회로도의 동작 과정에 따라 회로 부품의 중심선을 끌어서 부품들을 연결합니다.

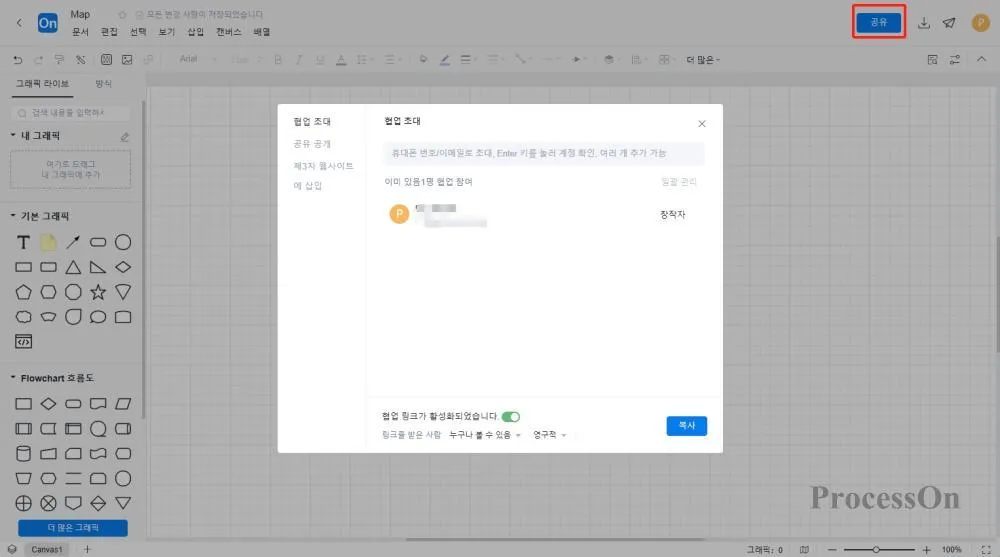

4. 도면을 완성한 후에는 이미지나 PDF 형식으로 내보내 회사 문서에 삽입하여 팀원들과 공유할 수 있습니다. 동료나 고객과 회로도를 직접 공유하면 팀원들이 온라인으로 회로도를 보거나 편집할 수 있습니다.

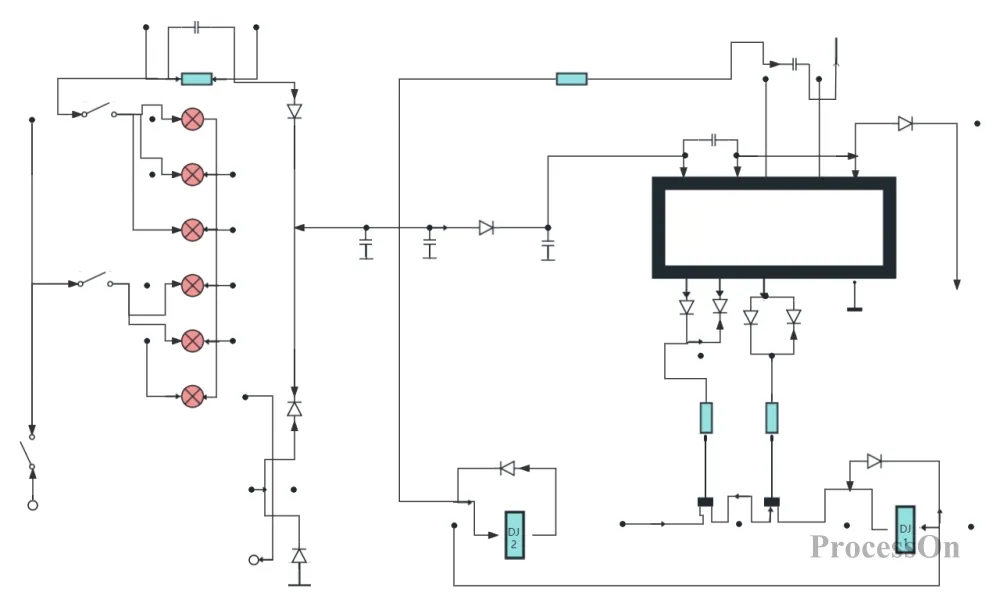

ProcessOn 템플릿 커뮤니티에는 참조할 수 있는 다양한 회로도 템플릿이 포함되어 있으며, 복사 및 사용을 지원하여 도면 효율성을 개선할 수 있습니다. 공유된 템플릿은 다음과 같습니다.

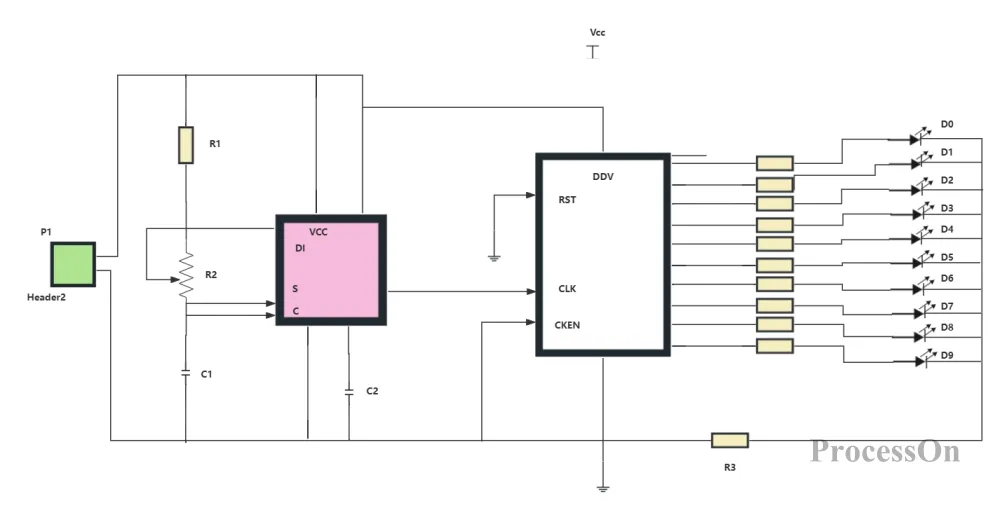

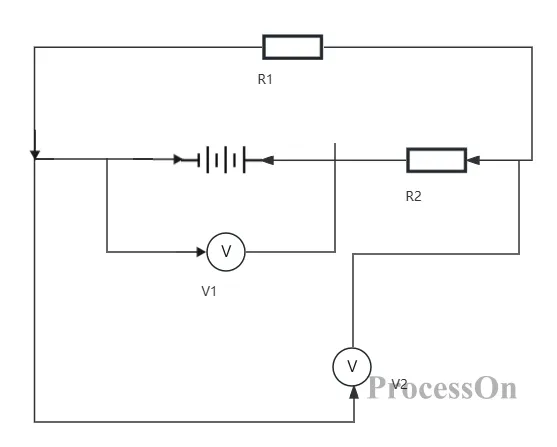

기본 회로도
ProcessOn은 편리하고 효율적인 회로도 작성 플랫폼을 제공하는 매우 실용적인 온라인 작성 도구입니다. ProcessOn에서 회로도를 그리는 구체적인 단계와 방법을 익히면 명확하고 아름답고 정확한 회로도를 쉽게 그릴 수 있으며, 이는 전자 기술의 학습, 설계 및 응용에 큰 도움이 됩니다. 무료로 사용해 보세요 !
