소프트웨어 개발 및 알고리즘 설계 분야에서 프로그램 순서도는 논리를 설명하는 가장 고전적이고 직관적인 도구 중 하나입니다. 초보 프로그래머든 숙련된 소프트웨어 엔지니어든 순서도는 필수적입니다. 알고리즘을 설계할 때 생각을 정리하는 데 사용하고, 코드 검토 시 논리를 전달하는 데 사용하며, 교육 시연에서 이해의 장벽을 낮추는 데에도 활용합니다.
그렇다면 프로그램 순서도란 무엇일까요? 어떤 표준 기호들이 포함되어 있을까요? 명확하고 표준화된 순서도는 어떻게 그릴까요? 이 글에서는 프로그램 순서도의 기본 지식, 구조 , 그리고 예시들을 체계적으로 설명하여 프로그램 순서도의 내용을 완벽하게 이해할 수 있도록 돕겠 습니다 .
프로그램 순서도는 알고리즘이나 프로그램의 실행 단계를 그림으로 나타낸 것입니다. 표준화된 기하학적 기호를 사용하여 연산 순서, 분기 조건, 반복문 제어, 입출력 등을 설명합니다. 순서도를 통해 복잡한 코드 논리를 시각화할 수 있으므로 논리적 오류를 쉽게 파악하고 코드 구조를 최적화할 수 있습니다.
다른 시각화 도구와 비교했을 때, 순서도는 독특한 위치를 차지합니다. 의사 코드보다 직관적이고 UML 활동 다이어그램보다 간결하여 논리를 빠르게 개략화하고 핵심 프로세스를 보여주는 데 특히 적합합니다. 프로세스온(ProcessOn)과 같은 온라인 그래픽 표현 도구를 사용하면 이러한 전문적인 다이어그램을 쉽게 만들 수 있습니다. 프로세스온은 순서도, 마인드 맵, UML 다이어그램 등 다양한 다이어그램 유형을 지원하여 사용자가 생각을 빠르게 정리하고 복잡한 정보를 시각화하며 의사소통 효율성을 높이는 데 도움을 줍니다.
이 템플릿은 변수 초기화, 조건문, 반복문 등 일반적인 프로그램 논리를 보여주며, 프로그램 흐름도의 세 가지 기본 구조를 명확하게 설명합니다. a=0 은 순차적으로 실행되는 초기화 작업이고, b!=0 , a>b 등은 분기 결정 노드이며, a 작업 후의 자체 반복문은 반복문 구조의 적용을 보여줍니다. 이러한 시각적 표현을 통해 원래 추상적이었던 코드 논리가 쉽게 이해됩니다.

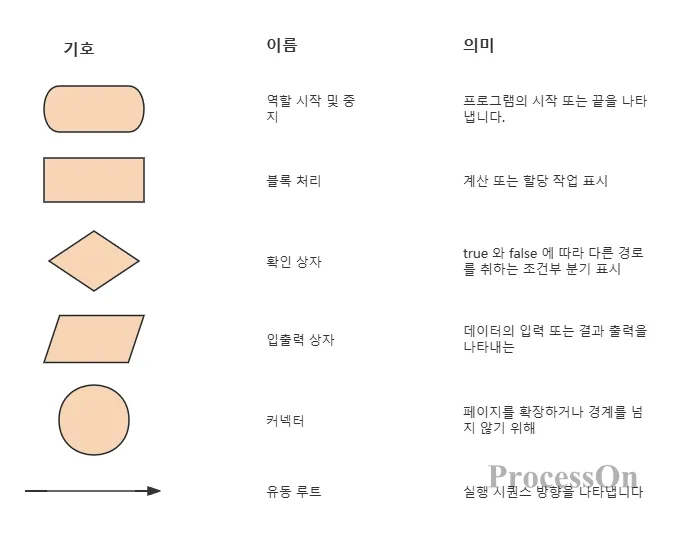

국제표준화기구(ISO)와 미국표준협회(ANSI)는 순서도에 일반적으로 사용되는 기호들을 제정했습니다. 다음은 공정 순서도에 가장 필수적인 기호들 중 일부입니다.
또한, 서브루틴을 호출하는 데 사용되는 서브루틴(사전 처리) 기호(좌우에 세로선이 있는 사각형)와 설명을 추가하는 데 사용되는 주석 기호(중괄호)가 있습니다. 이러한 기호들을 숙달하면 대부분의 프로그램 순서도를 그릴 수 있습니다.
모든 프로그램 논리는 순차적 구조, 선택 구조, 반복 구조라는 세 가지 기본 구조로 구성될 수 있습니다.
코드는 작성된 순서대로 순차적으로 실행됩니다. 순서도에서는 위에서 아래로 화살표로 연결된 일련의 처리 상자로 표현됩니다.
조건에 따라 다른 분기를 실행합니다. 이러한 조건에는 다음이 포함됩니다.
단일 분기(if): 조건이 참이면 작업을 실행하고, 그렇지 않으면 건너뜁니다.
두 갈래 분기문(if-else): 참인 조건과 거짓인 조건은 각각 다른 경로를 거칩니다.
다중 분기(switch-case 문): 여러 조건값이 서로 다른 연산에 대응합니다.
순서도에서 마름모꼴 결정 상자는 참인 분기를 나타내는 데 사용되며 "예" 또는 "Y"로 표시되고, 거짓인 분기는 "아니오" 또는 "N"으로 표시됩니다.
특정 조건이 더 이상 충족되지 않을 때까지 코드 블록을 반복적으로 실행합니다. 포함 사항:
while 루프: 먼저 조건이 평가되고, 그 다음 루프 본문이 실행됩니다.
Do-while 루프: 조건문이 평가되기 전에 루프 본문이 한 번 실행됩니다.
반복문(for): 반복 횟수를 지정합니다.
순서도에서 반복문은 일반적으로 반환선이 있는 결정 상자로 표현됩니다.
소프트웨어 개발 및 시스템 설계 과정에서 프로그램 흐름도의 실질적인 가치는 여러 측면에서 드러납니다. 흐름도는 단순한 도구를 넘어 사고방식이자 소통의 언어이기도 합니다.
첫째, 순서도는 사고 과정을 명확히 하는 데 중요한 도구입니다. 코드를 작성하기 전에 순서도를 그리면 개발자는 논리적 관계를 명확히 하고 논리적 혼란이나 누락을 방지할 수 있습니다. 특히 복잡한 비즈니스 로직을 다룰 때 순서도는 개발자가 전체 프로세스를 전체적인 관점에서 검토하고 잠재적인 논리적 오류를 사전에 파악할 수 있도록 해줍니다.
둘째로, 순서도는 팀 협업을 위한 "공통 언어" 역할을 합니다. 협업 프로젝트에서 제품 관리자, 개발자, 테스트 엔지니어 등 역할이 다른 구성원들은 순서도를 통해 서로의 생각을 빠르게 이해할 수 있어 의사소통 비용을 절감할 수 있습니다. 제품 관리자는 순서도를 사용하여 요구사항 논리를 표현하고, 개발자는 구현 방안을 제시하며, 테스트 엔지니어는 순서도를 기반으로 테스트 케이스를 설계할 수 있습니다.
셋째, 순서도는 지식을 보존하고 전달하는 효과적인 방법입니다. 복잡한 시스템이나 비즈니스 프로세스의 경우, 순서도는 문서의 일부로 활용되어 신규 구성원이 시스템 논리를 빠르게 이해하는 데 도움을 줄 수 있습니다. 프로젝트 인수인계나 인력 변동 시, 순서도를 통해 신규 구성원이 신속하게 업무에 적응할 수 있어 학습 비용을 절감할 수 있습니다.
또한, 프로그램 순서도는 디버깅 및 최적화 단계에서 매우 중요한 역할을 합니다. 버그가 발생했을 때 개발자는 순서도를 참조하여 단계별로 문제를 해결하고 문제의 원인을 신속하게 찾아낼 수 있습니다. 성능 최적화 단계에서는 순서도를 통해 개발자가 프로세스의 병목 현상을 파악하고 최적화 방향을 설정할 수 있습니다.

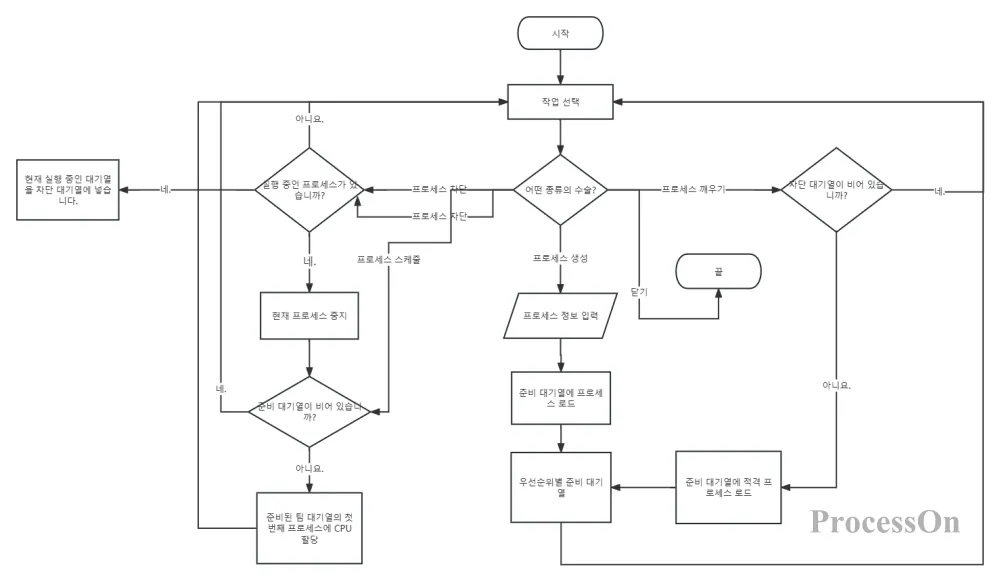

이 프로세스 관리 흐름도는 복잡한 시스템 설계에서 프로그램 흐름도의 가치를 보여줍니다. 명확한 분기 및 반복 구조를 통해 프로세스 생성, 실행, 스케줄링과 같은 복잡한 작업을 시각화하여 팀 구성원이 전체 프로세스 관리 시스템의 논리를 신속하게 이해할 수 있도록 합니다. 실제 프로젝트에서 이러한 흐름도는 시스템 설계 문서의 핵심 요소로서 개발, 테스트 및 유지 관리 작업을 안내하는 역할을 할 수 있습니다.
프로그램 순서도는 시각화 도구로서 고유한 장점을 가지고 있지만, 동시에 몇 가지 한계점도 지니고 있습니다. 이러한 특성을 이해하면 업무에서 순서도를 적절하게 활용하는 데 도움이 될 것입니다.
프로그램 흐름도의 주요 장점은 다음과 같습니다.
직관적이고 이해하기 쉬움 : 표준화된 그래픽 기호를 통해 비전문가도 프로세스 논리를 빠르게 이해할 수 있어 의사소통 장벽을 낮춥니다.
명확한 논리 : 개발자가 복잡하거나 중복되는 코드를 피하기 위해 명확한 논리적 구조를 갖도록 합니다.
수정이 용이함 : 요구사항이 변경될 경우 순서도를 신속하게 수정할 수 있어 개발자가 변경 사항이 전체 프로세스에 미치는 영향을 평가하는 데 도움이 됩니다.
높은 활용성 : 단순한 비즈니스 프로세스부터 복잡한 시스템 설계에 이르기까지 다양한 분야와 시나리오에 적용할 수 있습니다.
하지만 프로그램 순서도에는 몇 가지 한계점도 있습니다.
복잡한 시스템을 표현하기 어려움 : 분기 및 반복문이 많은 복잡한 시스템의 경우 순서도가 너무 크고 복잡해져 가독성이 떨어질 수 있습니다.
세부 정보 부족 : 순서도는 주로 논리적 구조를 보여주지만 변수 유형이나 알고리즘 복잡성과 같은 코드의 구체적인 구현 세부 사항을 반영할 수 없습니다.
높은 유지 관리 비용 : 시스템이 자주 변경될 경우, 순서도는 동기적으로 업데이트해야 합니다. 그렇지 않으면 실제 코드와 연결이 끊어져 참조 가치를 잃게 됩니다.
사고의 잠재적 한계 : 순서도에 지나치게 의존하면 개발자의 창의적 사고, 특히 유연성이 요구되는 시나리오에서 제약을 받을 수 있습니다.
실제 적용 사례에서는 특정 시나리오에 따라 적절한 도구를 선택해야 합니다. 간단한 프로세스나 빠른 의사소통이 필요한 시나리오에는 프로그램 흐름도가 가장 적합합니다. 복잡한 시스템 설계의 경우 UML 다이어그램이나 아키텍처 다이어그램과 같은 다른 도구와 함께 사용하는 것이 필요할 수 있습니다. 코드 세부 정보를 표시해야 하는 시나리오에서는 의사 코드나 주석이 더 적합할 수 있습니다.
이 보드 게임 순서도는 간단한 시나리오에서 순서도의 장점을 보여줍니다. 명확한 논리, 직관적이고 이해하기 쉬운 구조 덕분에 프로그래밍 경험이 없는 사람도 게임의 메커니즘을 빠르게 파악할 수 있습니다. 하지만 AI 알고리즘이나 멀티플레이어 상호작용을 포함한 더 복잡한 게임 시스템의 경우, 단순한 순서도만으로는 부족하며 더 자세한 내용을 보여주기 위해 다른 도구를 사용해야 합니다.
프로그램 순서도는 프로그래머에게 필수적인 기술이며 소프트웨어 엔지니어링에서 없어서는 안 될 중요한 소통 언어입니다. 순서도를 숙달하면 논리를 더욱 명확하게 표현하고, 협업을 더욱 효율적으로 진행하며, 프로그램을 더욱 세련되게 설계할 수 있습니다.
이제 ProcessOn을 열고 첫 번째 프로그램 순서도를 만들어 보세요. 버블 정렬이든, 재귀적인 하노이 탑 문제든, 작성하는 비즈니스 로직이든, 단 한두 개의 다이어그램으로 모든 것을 명확하게 표현할 수 있습니다. 순서도를 프로그래밍 도구 상자의 강력한 도구로 활용해 보세요!
