Nos campos do desenvolvimento de software e do projeto de algoritmos, os fluxogramas de programas são uma das ferramentas mais clássicas e intuitivas para descrever a lógica. Seja você um programador iniciante ou um engenheiro de software experiente, você não pode prescindir deles: use-os para organizar seus pensamentos ao projetar algoritmos, use-os para comunicar a lógica durante revisões de código e use-os para facilitar a compreensão durante demonstrações didáticas.
Então, o que é um fluxograma de programa? Quais símbolos padrão ele contém? Como desenhar um fluxograma claro e padronizado? Este artigo explicará sistematicamente o conhecimento básico, a estrutura e exemplos de modelos de fluxogramas de programa , permitindo que você domine o conteúdo desses diagramas.
Um fluxograma de programa é uma representação gráfica das etapas de execução de um algoritmo ou programa. Ele utiliza símbolos geométricos padronizados para descrever a ordem das operações, as condições de ramificação, o controle de loops e a entrada/saída. Os fluxogramas permitem "visualizar" a lógica complexa do código, facilitando a identificação de erros lógicos e a otimização da estrutura do código.
Em comparação com outras ferramentas de visualização, os fluxogramas possuem um posicionamento único: são mais intuitivos do que o pseudocódigo e mais concisos do que os diagramas de atividades UML, tornando-os particularmente adequados para esboçar rapidamente a lógica e apresentar os processos principais. Esses diagramas profissionais podem ser facilmente criados usando ferramentas como o ProcessOn, uma ferramenta online de representação gráfica que suporta diversos tipos de diagramas, como fluxogramas, mapas mentais e diagramas UML, ajudando os usuários a organizar rapidamente seus pensamentos, visualizar informações complexas e melhorar a eficiência da comunicação.
Modelo básico de fluxograma de programa
Este modelo demonstra a lógica típica de um programa, incluindo inicialização de variáveis, instruções condicionais e operações de repetição, ilustrando claramente as três estruturas básicas de um fluxograma de programa: a=0 é a operação de inicialização executada sequencialmente; b!=0 , a>b, etc., são nós de decisão de ramificação; e o auto-laço após a operação a demonstra a aplicação de estruturas de repetição. Através desta representação visual, a lógica do código, originalmente abstrata, torna-se facilmente aparente.

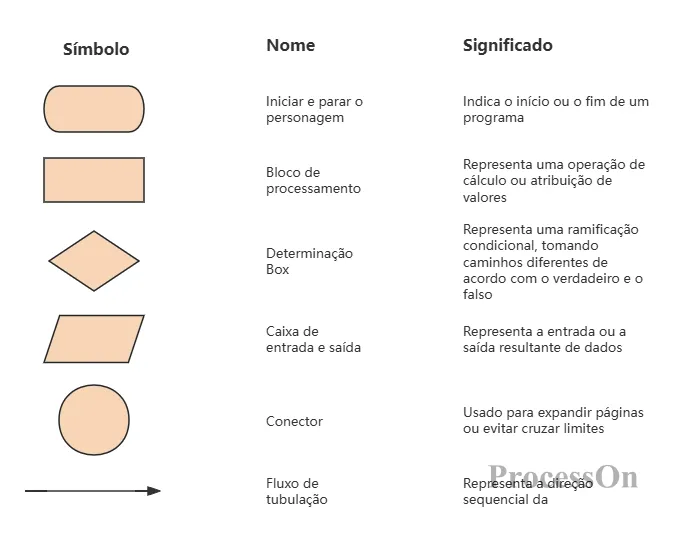

A Organização Internacional de Normalização (ISO) e a ANSI estabeleceram símbolos de uso comum para fluxogramas. Abaixo estão alguns dos símbolos mais essenciais para fluxogramas de processos:
Além disso, existem símbolos de sub-rotina (pré-processados) (retângulos com linhas verticais à esquerda e à direita) usados para chamar sub-rotinas, e símbolos de comentário (chaves) usados para adicionar explicações. Dominar esses símbolos permite que você desenhe a maioria dos fluxogramas de programas.
A lógica de qualquer programa pode ser composta por três estruturas básicas: estrutura sequencial, estrutura de seleção e estrutura de repetição.
O código é executado sequencialmente, de acordo com a ordem em que foi escrito. No fluxograma, ele é representado por uma série de caixas de processamento conectadas por setas de cima para baixo.
Executar diferentes ramificações com base em condições. Estas incluem:
Desvio único (if): Executa uma operação se a condição for verdadeira, caso contrário, ignora.
Estrutura de duas ramificações (if-else): As afirmações verdadeira e falsa seguem caminhos diferentes.
Vários ramos (switch-case): Vários valores de condição correspondem a diferentes operações.
No fluxograma, caixas de decisão em forma de losango são usadas para representar ramificações verdadeiras, rotuladas como "Sim" ou "S", e ramificações falsas são rotuladas como "Não" ou "N".
Executar repetidamente um bloco de código até que uma condição deixe de ser atendida. Inclui:
Laço while: Primeiro, a condição é avaliada e, em seguida, o corpo do laço é executado.
Laço do-while: O corpo do laço é executado uma vez antes que a condição seja avaliada.
Laço de contagem (para): Especifica o número de iterações.
Em fluxogramas, os loops são geralmente representados por caixas de decisão com linhas de retorno.
No processo de desenvolvimento de software e projeto de sistemas, o valor prático dos fluxogramas de programas se reflete em muitos aspectos. Eles não são apenas uma ferramenta, mas também uma forma de pensar e uma linguagem de comunicação.
Primeiramente, os fluxogramas são uma ferramenta importante para esclarecer processos de pensamento. Antes de escrever o código, desenhar um fluxograma ajuda os desenvolvedores a esclarecer relações lógicas e evitar confusões ou omissões lógicas. Especialmente ao lidar com lógica de negócios complexa, os fluxogramas permitem que os desenvolvedores examinem todo o processo de uma perspectiva global e identifiquem possíveis falhas lógicas com antecedência.
Em segundo lugar, os fluxogramas servem como uma "linguagem comum" para a colaboração em equipe. Em projetos colaborativos, membros com diferentes funções (como gerentes de produto, desenvolvedores e engenheiros de teste) podem entender rapidamente o raciocínio uns dos outros por meio de fluxogramas, reduzindo os custos de comunicação. Os gerentes de produto podem usar fluxogramas para expressar a lógica dos requisitos, os desenvolvedores podem usá-los para demonstrar soluções de implementação e os engenheiros de teste podem criar casos de teste com base em fluxogramas.
Em terceiro lugar, os fluxogramas são uma forma eficaz de preservar e transmitir conhecimento. Para sistemas ou processos de negócios complexos, os fluxogramas podem servir como parte da documentação, ajudando os novos membros a compreender rapidamente a lógica do sistema. Durante a transição de projetos ou mudanças de pessoal, os fluxogramas permitem que os novos membros comecem a trabalhar rapidamente, reduzindo os custos de aprendizagem.
Além disso, os fluxogramas de programas desempenham um papel crucial nas fases de depuração e otimização. Quando ocorrem erros, os desenvolvedores podem consultar os fluxogramas para solucionar o problema passo a passo e localizá-lo rapidamente. Durante a fase de otimização de desempenho, os fluxogramas ajudam os desenvolvedores a identificar gargalos no processo e a encontrar caminhos para a otimização.

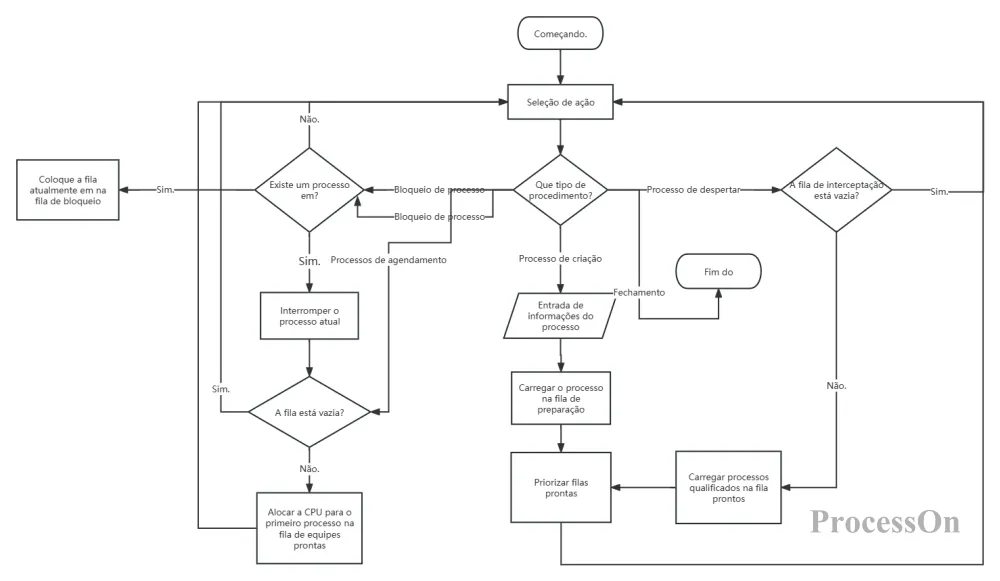

Fluxograma do Programa de Gestão de Processos
Este fluxograma de gerenciamento de processos demonstra o valor dos fluxogramas de programas no projeto de sistemas complexos. Através de estruturas claras de ramificação e repetição, ele visualiza operações complexas como criação, ativação e agendamento de processos, permitindo que os membros da equipe compreendam rapidamente a lógica de todo o sistema de gerenciamento de processos. Em projetos reais, esses fluxogramas podem servir como parte essencial da documentação de projeto do sistema, orientando os esforços de desenvolvimento, teste e manutenção.
Como ferramenta de visualização, os fluxogramas de programas possuem vantagens únicas, mas também certas limitações. Compreender essas características nos ajudará a utilizá-los adequadamente em nosso trabalho.
As principais vantagens dos fluxogramas de programas incluem:
Intuitivo e fácil de entender : Através de símbolos gráficos padronizados, mesmo pessoas sem formação técnica podem compreender rapidamente a lógica do processo, reduzindo a barreira de comunicação.
Lógica clara : Ela força os desenvolvedores a organizar uma estrutura lógica clara para evitar código confuso ou redundante.
Fácil de modificar : Quando os requisitos mudam, o fluxograma pode ser modificado rapidamente, ajudando os desenvolvedores a avaliar o impacto das mudanças em todo o processo.
Alta versatilidade : É aplicável a diversos campos e cenários, desde processos de negócios simples até projetos de sistemas complexos.
No entanto, os fluxogramas de programas também apresentam algumas limitações:
Dificuldade em representar sistemas complexos : Para sistemas complexos com muitas ramificações e loops, os fluxogramas podem se tornar muito extensos e complexos, o que reduz a legibilidade.
Falta de detalhes : Os fluxogramas mostram principalmente a estrutura lógica, mas não refletem os detalhes específicos de implementação do código, como tipos de variáveis e complexidade do algoritmo.
Altos custos de manutenção : Quando o sistema muda frequentemente, o fluxograma precisa ser atualizado de forma síncrona; caso contrário, ele se desconectará do código real e perderá seu valor de referência.
Possíveis limitações ao pensamento : A dependência excessiva de fluxogramas pode limitar o pensamento criativo dos desenvolvedores, especialmente em cenários que exigem flexibilidade.
Em aplicações práticas, precisamos escolher as ferramentas apropriadas com base no cenário específico. Para processos simples ou cenários que exigem comunicação rápida, os fluxogramas de programas são a melhor opção; para projetos de sistemas complexos, pode ser necessário combiná-los com outras ferramentas, como diagramas UML e diagramas de arquitetura; e para cenários que exigem a exibição de detalhes do código, o pseudocódigo ou os comentários podem ser mais adequados.
Fluxograma de um programa de jogo de xadrez
Este fluxograma de jogo de tabuleiro demonstra as vantagens dos fluxogramas em cenários simples: lógica clara, intuitivo e fácil de entender, permitindo que até mesmo aqueles sem experiência em programação compreendam rapidamente a mecânica do jogo. No entanto, para sistemas de jogos mais complexos, incluindo algoritmos de IA e interações multijogador, fluxogramas simples são insuficientes, exigindo o uso de outras ferramentas para apresentar mais detalhes.
Os fluxogramas de programas são uma habilidade fundamental para programadores e uma linguagem de comunicação indispensável na engenharia de software. Dominá-los permitirá que você expresse a lógica com mais clareza, colabore com mais eficiência e projete programas com mais elegância.
Agora, abra o ProcessOn e crie seu primeiro fluxograma de programa. Seja o algoritmo de ordenação por bolha, a Torre de Hanói recursiva ou a lógica de negócios que você está escrevendo, tudo pode ser esclarecido com apenas um ou dois diagramas. Deixe que os fluxogramas se tornem uma ferramenta poderosa em seu arsenal de programação!
