Na era atual, orientada por dados, os diagramas de árvore de decisão, como uma ferramenta analítica intuitiva e poderosa, estão se tornando gradualmente um auxílio valioso para tomadores de decisão em diversos setores. Este artigo fornecerá uma introdução clara e concisa aos conceitos, estrutura, tutoriais de desenho e exemplos de diagramas de árvore de decisão, ajudando os leitores a dominar essa poderosa ferramenta e aprimorar a eficiência e a qualidade da tomada de decisões.
Um diagrama de árvore de decisão é uma ferramenta gráfica utilizada para avaliar o risco de um projeto e realizar análises de decisão. Com base nas probabilidades conhecidas de vários cenários, ele utiliza uma estrutura em árvore para calcular a probabilidade de o valor presente líquido esperado ser maior ou igual a zero. Os nós de ramificação representam diferentes caminhos de decisão, enquanto os nós folha representam vários resultados ou saídas possíveis. Cada nó interno (nó não folha) representa uma condição de teste ou ponto de decisão; dependendo do valor dessa condição, o caminho de decisão levará a diferentes nós filhos.
Use agora - Modelo de árvore de decisão

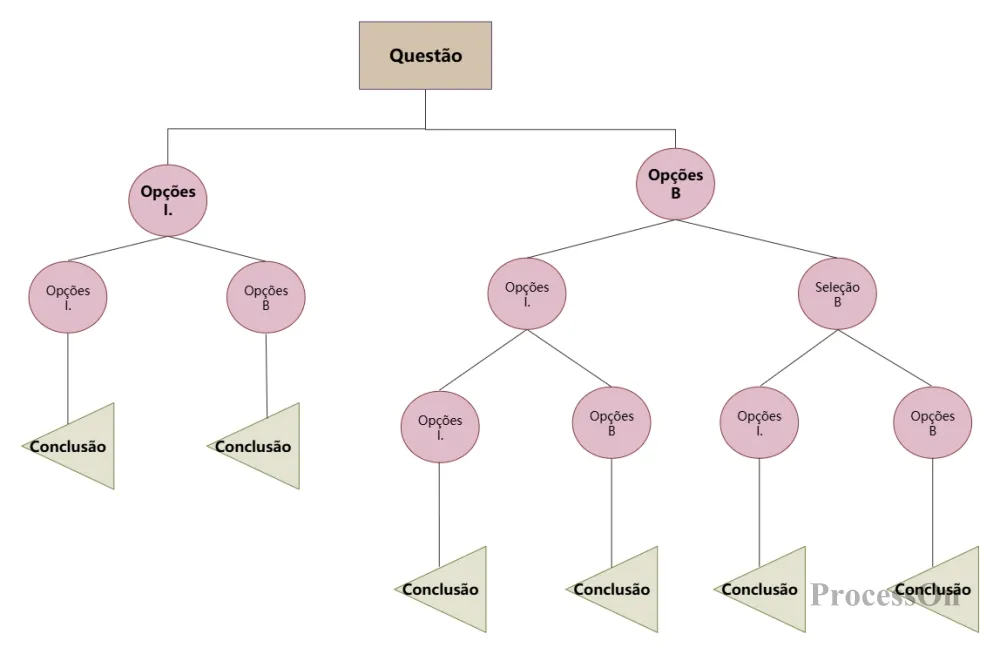

Um diagrama de árvore de decisão consiste principalmente em cinco partes:
Nó de decisão (raiz): Geralmente representado por um nó de bloco. Este é o ponto de partida da árvore de decisão, indicando que uma decisão precisa ser tomada . Em processos de tomada de decisão multinível, pode haver múltiplos pontos de decisão no meio da árvore de decisão.
Ramos de opções : Vários sub-ramos se estendem a partir do nó de decisão, cada sub-ramo representando uma possível opção ou caminho de decisão. Esses sub-ramos são chamados de ramos de opções .
Nós de oportunidade : Representados por nós circulares, esses nós simbolizam eventos incertos ou resultados desconhecidos . Comparando os efeitos econômicos ou estados de cada nó de oportunidade e aplicando determinados critérios de tomada de decisão, é possível selecionar a solução ideal ou o próximo curso de ação.
Ramos de probabilidade : Os ramos derivados dos nós de estado são chamados de ramos de probabilidade . O número de ramos de probabilidade representa o número de estados naturais possíveis, e cada ramo precisa especificar o estado e sua probabilidade de ocorrência.
Nós terminais (nós folha): também conhecidos como nós finais , geralmente representados por nós triangulares. Este é o ponto final do processo de tomada de decisão, refletindo o estado final ou o resultado da decisão sob diferentes condições. Esses valores são indicados no lado direito do nó de resultado para avaliar os méritos de cada opção.

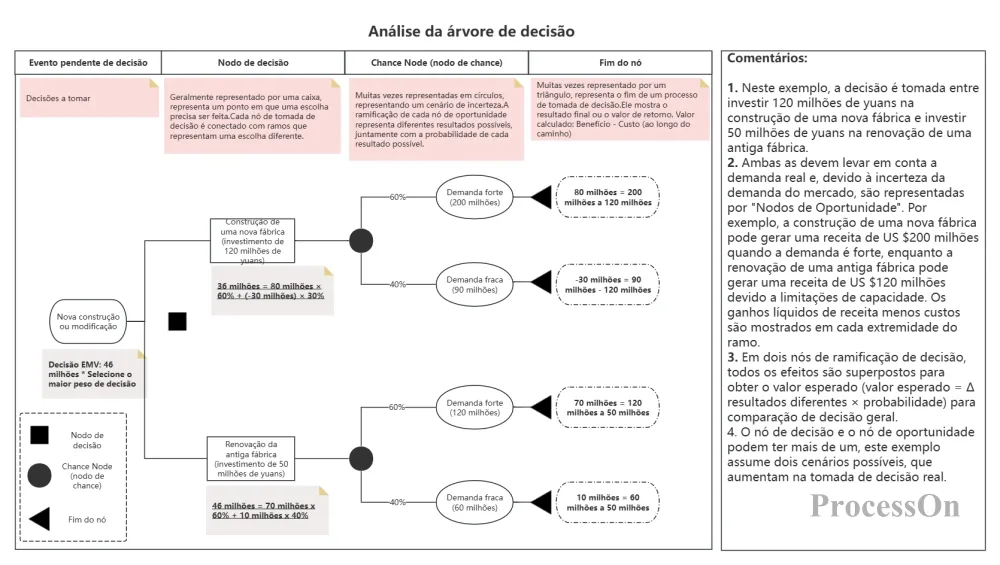

Tomada de Decisão Empresarial: As empresas podem usar diagramas de árvore de decisão para analisar questões como estratégia de mercado, precificação de produtos e gestão de estoque, ajudando a administração a tomar decisões mais informadas.
Use agora mesmo - Exemplo de análise de árvore de decisão

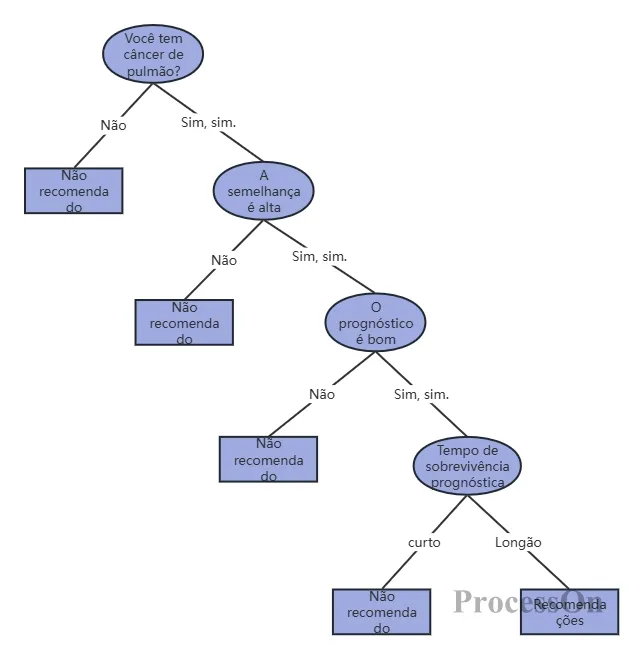

Diagnóstico médico: Ao construir árvores de decisão, os médicos podem determinar rapidamente o possível tipo de doença com base nos sintomas do paciente, melhorando assim a eficiência do diagnóstico.
Usar imediatamente - Árvore de decisão de tratamento

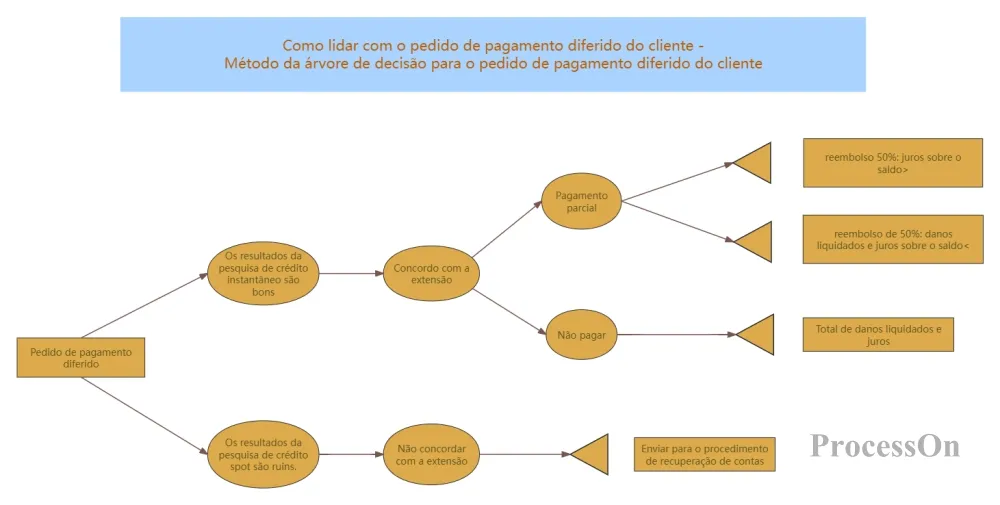

Avaliação de risco financeiro: Bancos e instituições financeiras utilizam árvores de decisão para avaliar o risco de crédito de solicitantes de empréstimo e determinar os valores dos empréstimos e as taxas de juros.
Use agora mesmo - Solicite uma árvore de decisão para pagamento diferido.
Primeiramente, defina claramente o problema específico que deseja resolver ou o objetivo da decisão que deseja alcançar. Isso servirá como o nó raiz da árvore de decisão.
Reúna todas as variáveis e condições possíveis relevantes para o processo de tomada de decisão, incluindo dados históricos e opiniões de especialistas.
As variáveis que têm maior impacto na tomada de decisões são selecionadas a partir dos dados coletados e utilizadas como nós internos da árvore de decisão.
Partindo do nó raiz, desenhe ramificações com base na primeira variável de recurso.
Cada ramo representa um valor possível da variável de característica. Continue desenhando nós filhos e ramos em cada ramo com base na próxima variável de característica importante até que todos os caminhos de decisão possíveis sejam cobertos.
Por fim, rotule o resultado da decisão ou a saída em cada nó folha.
Utilize métodos como validação cruzada e poda para verificar a precisão da árvore de decisão e evitar o sobreajuste.
Ajuste a seleção de variáveis de características e a divisão dos ramos com base nos resultados da validação para otimizar a estrutura da árvore de decisão.
Existem muitas ferramentas disponíveis para criar diagramas de árvore de decisão, e escolher a mais adequada é crucial. Ferramentas comuns incluem Visio, Word e ProcessOn. Os usuários podem selecionar a ferramenta de criação de diagramas de árvore de decisão mais apropriada com base em suas necessidades. Esta seção explica principalmente como criar diagramas de árvore de decisão usando o Word e o ProcessOn .
1. Primeiro, abra um documento em branco no Word.
2. Mude a guia para "Inserir", clique em "Gráficos" e selecione o símbolo gráfico para o fluxograma . Primeiro, desenhe uma caixa na tela para representar um ponto de decisão e, em seguida, crie conexões para descrever cada solução possível nessas conexões.
3. Adicione nós de oportunidade (círculos) ou nós de decisão (quadrados) de acordo com a situação real. Marque as possíveis soluções após os nós de decisão e desenhe as ramificações e os possíveis resultados após os nós de oportunidade.
4. Continue até que todos os caminhos de decisão possíveis sejam cobertos e, em seguida, rotule os resultados ou valores de saída em cada nó terminal.
1. Acesse o site do ProcessOn, vá para a página do seu arquivo pessoal e clique em "Criar novo" para criar um fluxograma.
2. o símbolo de retângulo da biblioteca de gráficos, localizada no lado esquerdo do criador de fluxogramas, para a tela como um nó de decisão . Clique duas vezes no gráfico para adicionar texto e clique no "+" no gráfico para criar ramificações entre os gráficos.
3. Adicione os nós de decisão, nós de oportunidade, nós terminais e elementos de ramificação à árvore de decisão.
4. Quando um nó ou ramo é selecionado, a barra de ferramentas superior permite definir o estilo do texto e o estilo da conexão.
Tanto as árvores de decisão quanto as árvores de probabilidade são ferramentas de análise de decisão. As árvores de probabilidade são um método para tomar decisões ótimas, representando as probabilidades dos possíveis resultados de um objeto de decisão como um grafo em forma de árvore. As principais diferenças entre árvores de probabilidade e árvores de decisão são:
Complexidade de construção: As árvores de decisão são relativamente simples, baseadas principalmente em probabilidades conhecidas e valores de lucro/prejuízo; as árvores de probabilidade, por outro lado, exigem uma previsão precisa da probabilidade de ocorrência de uma condição e uma avaliação detalhada do resultado.
Cenários de aplicação: Árvores de decisão são adequadas para problemas de decisão simples; árvores de probabilidade são adequadas para problemas de decisão complexos, especialmente quando o processo de tomada de decisão envolve múltiplas incertezas e distribuições de probabilidade.
Base para a tomada de decisões: As árvores de decisão baseiam-se principalmente na experiência e no julgamento pessoal do decisor; as árvores de probabilidade, por outro lado, fornecem uma base mais objetiva e quantitativa para a tomada de decisões, calculando os valores esperados.
Os algoritmos de árvore de decisão são comumente usados em problemas de classificação. Eles dividem os dados em diferentes subconjuntos usando uma estrutura de árvore, com cada subconjunto correspondendo a uma classe. Em tarefas de classificação, as árvores de decisão aprendem uma relação de mapeamento entre as características e as classes. As árvores de decisão podem ser usadas em diversos cenários de classificação, como:
Diagnóstico médico: Ao analisar os sintomas, o histórico médico e outras características de um paciente, as árvores de decisão podem ajudar os médicos a diagnosticar doenças.
Avaliação de crédito: Árvores de decisão podem prever a classificação de crédito de um indivíduo usando características como histórico de crédito, renda e dívidas.
Detecção de spam: Analisando características como o título, o corpo e o remetente do e-mail, as árvores de decisão podem identificar e-mails de spam.
Embora as árvores de decisão sejam usadas principalmente para problemas de classificação, elas também podem ser usadas para resolver problemas de regressão, modificando-se o algoritmo. Em tarefas de regressão, as árvores de decisão aprendem um mapeamento de características para valores contínuos. Por exemplo, usando o algoritmo CART (Árvore de Classificação e Regressão), as árvores de decisão podem ser usadas para prever valores contínuos, como preços de imóveis e preços de ações.
Os algoritmos de árvore de decisão também desempenham um papel crucial na seleção de características. Durante a construção de uma árvore de decisão, o algoritmo seleciona as características ótimas para a divisão; essas características são tipicamente aquelas que têm o maior impacto nos resultados da classificação ou regressão. Portanto, os algoritmos de árvore de decisão podem ser usados para avaliar a importância das características, possibilitando assim a seleção de características.
Os algoritmos de árvore de decisão são a base de métodos de aprendizado conjunto, como florestas aleatórias e árvores de reforço de gradiente. Ao combinar múltiplas árvores de decisão, a estabilidade e a capacidade de generalização de um modelo podem ser aprimoradas. Por exemplo, florestas aleatórias, por meio da combinação de múltiplas árvores de decisão, podem reduzir o sobreajuste e melhorar a precisão do modelo.
O texto acima trata de diagramas de árvore de decisão. Como uma poderosa ferramenta de análise de decisão, os diagramas de árvore de decisão nos ajudam a compreender melhor problemas complexos por meio de algoritmos científicos e nos orientam a tomar decisões mais informadas.
