Você já se perguntou como a Internet transmite com precisão grandes quantidades de informações para nossos dispositivos quando usamos computadores para nos conectar à Internet e navegar facilmente em páginas da web e baixar arquivos? Em uma rede corporativa, como centenas ou milhares de computadores e dispositivos podem alcançar uma comunicação eficiente e estável? Na verdade, tudo isso é inseparável de uma topologia de rede fundamental: a topologia em estrela.
Com seu método de conexão e mecanismo de operação exclusivos, ele fornece uma garantia sólida para a operação normal da rede. Em seguida, vamos dar uma olhada mais profunda na topologia em estrela .

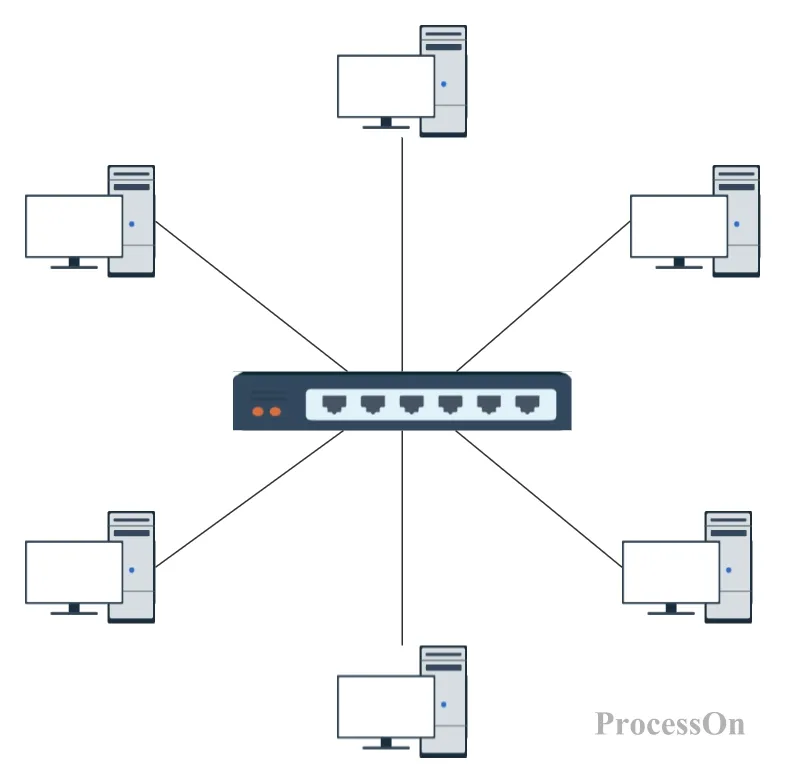

A topologia em estrela é uma estrutura de malha com um nó central como núcleo e todos os dispositivos periféricos conectados a ele por meio de links independentes. Sua forma física é como uma roda, com o nó central como o "cubo" e cada nó "raio" conectado por elos radiantes em forma de estrela. Essa arquitetura alcança alocação controlável de recursos de rede por meio de gerenciamento centralizado e se tornou uma das principais soluções para redes locais (LANs) modernas.
Todos os fluxos de dados devem passar por um nó central (como um switch ou hub) para obter monitoramento de tráfego unificado, controle de acesso e implantação de política de segurança. Este design permite que administradores de rede gerenciem dispositivos em toda a rede por meio de um único console.
A falha de um único nó ou link não afetará a operação de outros dispositivos. Por exemplo, se a placa de rede de um PC for danificada, apenas esse dispositivo ficará offline, enquanto os demais dispositivos ainda poderão se comunicar normalmente, reduzindo significativamente os riscos no nível do sistema.
novos nós só precisam ser conectados ao dispositivo central sem alterar os links existentes. Esse recurso "plug and play" o torna particularmente adequado para cenários que exigem expansão frequente de capacidade, como empresas em crescimento ou redes de exposições temporárias.
A capacidade de processamento do nó central se torna o teto da taxa de transferência da rede. Embora switches de alto desempenho de nível empresarial possam aliviar gargalos, seus custos de aquisição podem representar de 30% a 50% do investimento total na rede.
Dispositivo principal: geralmente um switch ou hub, servindo como hub central da rede.
Função: Responsável pelo processamento centralizado de dados, encaminhamento e controle de tráfego de rede. Toda transmissão de dados de dispositivos periféricos deve passar pelo nó central.
Dispositivos terminais: como computadores, servidores, impressoras, telefones IP, etc. Esses dispositivos são conectados ao nó central por meio de links independentes.
Características: Cada dispositivo periférico é conectado diretamente ao nó central e não se comunica diretamente com outros dispositivos periféricos.
Link físico: Linha física usada para conectar o nó central e dispositivos periféricos, como cabos de par trançado (Cat5e, Cat6, Cat6a, Cat7, etc.), fibra óptica, etc.
Base de seleção: A escolha do meio de transmissão depende das necessidades da rede, incluindo distância de transmissão, requisitos de largura de banda, custo e outros fatores.
Regras de comunicação: como o protocolo Ethernet IEEE 802.3, que garante a transmissão e recepção corretas de dados em uma topologia em estrela.
Função: Os protocolos de rede definem regras como formato de dados, taxa de transmissão, detecção e correção de erros para garantir a operação normal da rede.
| Dimensões | Topologia de barramento | Topologia em estrela |
| estrutura | Barramento compartilhado linear, alto risco de falha de ponto único | Hub/switch centralizado, controle de falha de ponto único |
| confiabilidade | Se o ônibus quebrar, toda a rede ficará paralisada | A falha do nó central afeta apenas o nó local |
| Escalabilidade | Simples, mas limitado pelo comprimento do barramento e pelo número de dispositivos | Flexível, o nó central suporta um grande número de ramos |
| custo | Baixo (apenas cabo de backbone necessário) | Mais alto (precisa de equipamento central e mais cabos) |
| Cenários aplicáveis | Pequenas redes temporárias, laboratórios | Rede de nível empresarial, data center |
Caso 1 : Arquitetura de alta disponibilidade no setor financeiro
Uma bolsa de valores adota um design redundante de estrela dupla: dois switches de núcleo formam um único dispositivo lógico por meio da tecnologia de virtualização, e o switch da camada de acesso tem conexões de uplink duplas com os dois núcleos. Quando o link primário falha, o protocolo STP pode concluir a troca de links em 50 ms, garantindo interrupção zero do sistema de negociação.
Caso 2 : Expansão da Internet das Coisas Médica
Um hospital terciário gerencia mais de 500 APs por meio de controladores sem fio baseados em uma rede de backbone em forma de estrela, obtendo acesso unificado a equipamentos médicos, sistemas de registros médicos eletrônicos e terminais inteligentes. O switch central é configurado com DHCP Snooping e defesa DAI para bloquear efetivamente o acesso de dispositivos ilegais.
ProcessOn é uma ferramenta de desenho on-line que oferece suporte ao desenho de vários tipos de diagramas de topologia de rede, fornece um grande número de modelos de diagramas de topologia de rede e oferece suporte à edição colaborativa on-line por várias pessoas.
1. Faça login no ProcessOn , vá para a página Arquivos Pessoais e selecione Criar Novo Fluxograma.
2. Clique em "Mais gráficos" no canto inferior esquerdo e selecione o tipo de ícone de topologia de rede de acordo com as necessidades da empresa.
3. Arraste os ícones dos dispositivos ( switch, computador, servidor, etc.) para a tela e conecte-os com cabos . Adicione dispositivos conectados e use cores para distinguir diferentes funções dos dispositivos.
4. concluir o mapa de topologia , clique no botão "Exportar" no canto superior direito da página, selecione o formato de exportação apropriado (como PNG, JPEG, PDF, etc.) e salve o mapa de topologia localmente. Você também pode clicar no botão "Compartilhar" para gerar um link de compartilhamento para compartilhar o gráfico com colegas ou clientes .

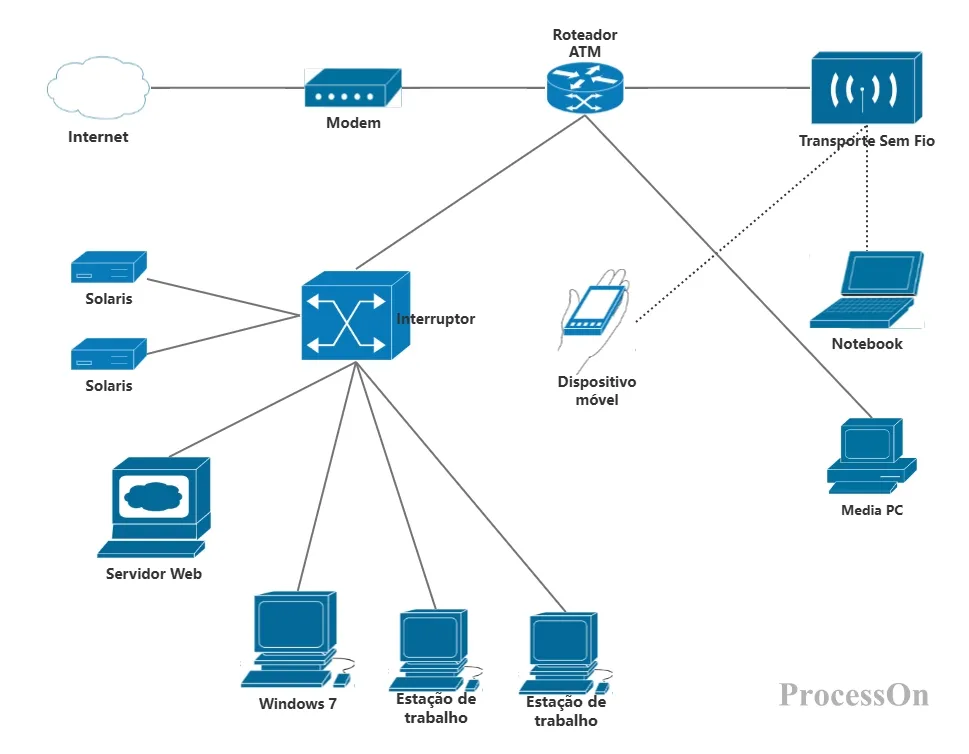

A seguir estão alguns modelos de diagramas de topologia em estrela compartilhados na comunidade de modelos do ProcessOn .

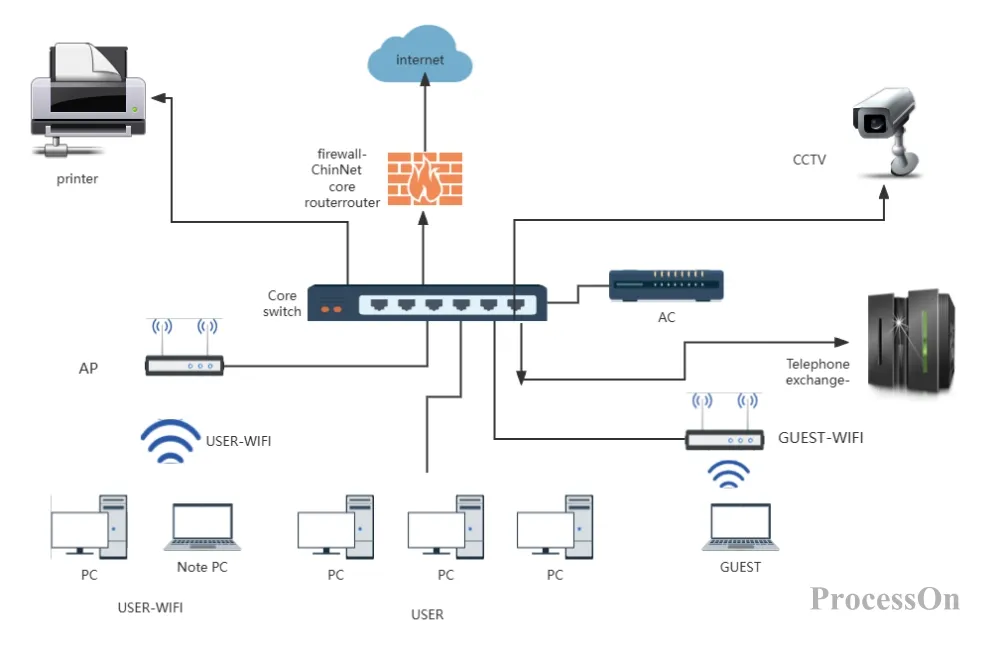

Diagrama de topologia de rede básica empresarial - topologia em estrela

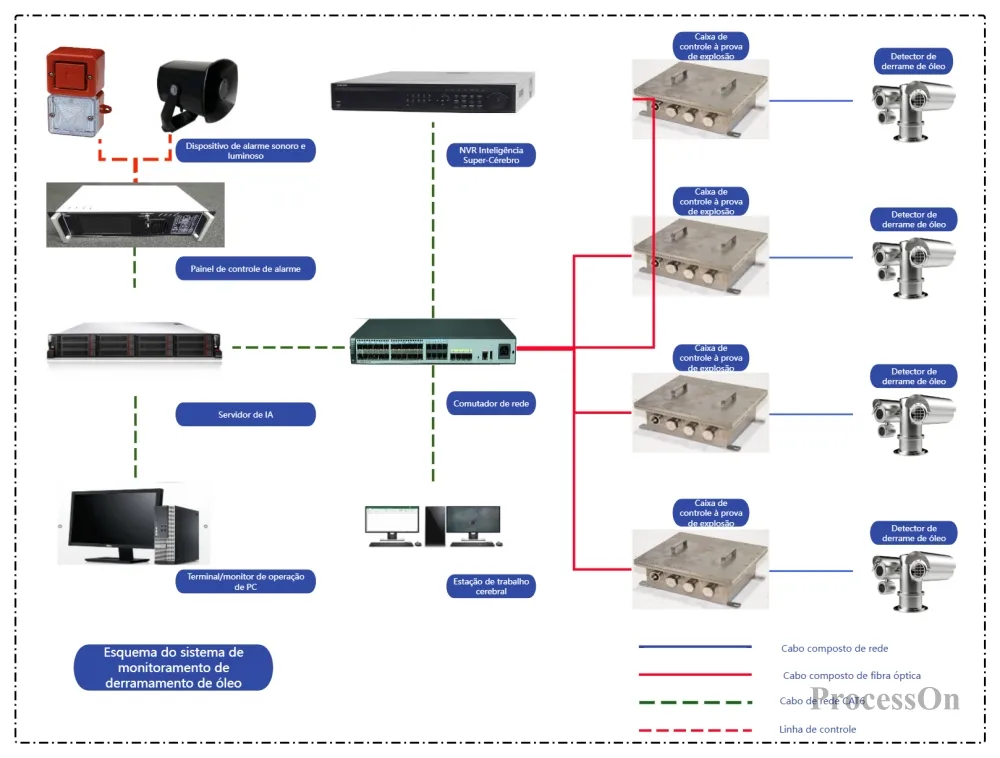

Diagrama de topologia de vigilância por vídeo - topologia em estrela
À medida que a onda de digitalização continua a avançar, a topologia em estrela continua a desempenhar um papel vital no campo da arquitetura de rede, com suas vantagens exclusivas. Seu gerenciamento centralizado, alta confiabilidade e recursos de expansão flexíveis o tornam uma das soluções preferidas para projetos de redes modernas.
