¿Alguna vez te has preguntado cómo Internet transmite con precisión cantidades masivas de información a nuestros dispositivos cuando usamos computadoras para conectarnos a Internet y navegar fácilmente por páginas web y descargar archivos? En una red empresarial, ¿cómo pueden cientos o miles de computadoras y dispositivos lograr una comunicación eficiente y estable? De hecho, todo esto es inseparable de una estructura topológica de red clave: la topología en estrella.
Con su método de conexión y mecanismo de operación únicos, proporciona una garantía sólida para el funcionamiento normal de la red. A continuación, analizaremos con más profundidad la topología en estrella .

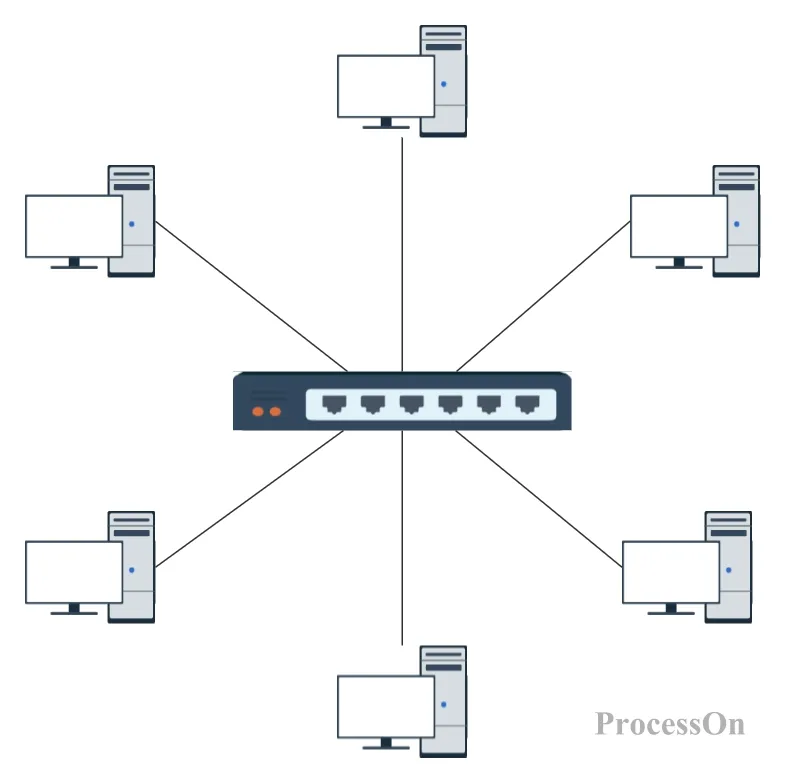

La topología en estrella es una estructura de malla con un nodo central como núcleo y todos los dispositivos periféricos conectados a él a través de enlaces independientes. Su forma física es como una rueda, con el nodo central como "cubo" y cada nodo "radio" conectado a través de enlaces radiantes en forma de estrella. Esta arquitectura logra una asignación controlable de recursos de red a través de una gestión centralizada y se ha convertido en una de las principales soluciones para las redes de área local (LAN) modernas.
Todos los flujos de datos deben pasar por un nodo central (como un conmutador o concentrador) para lograr una supervisión de tráfico unificada, control de acceso e implementación de políticas de seguridad. Este diseño permite a los administradores de red gestionar dispositivos en toda la red a través de una única consola.
La falla de un solo nodo o enlace no afectará el funcionamiento de otros dispositivos. Por ejemplo, si la tarjeta de red de una PC está dañada, solo ese dispositivo quedará fuera de línea, mientras que los dispositivos restantes podrán seguir comunicándose normalmente, lo que reduce significativamente los riesgos a nivel del sistema.
los nuevos nodos solo necesitan conectarse al dispositivo central sin cambiar los enlaces existentes. Esta característica "plug and play" lo hace especialmente adecuado para escenarios que requieren una expansión frecuente de la capacidad, como empresas en crecimiento o redes de exposiciones temporales.
La capacidad de procesamiento del nodo central se convierte en el límite del rendimiento de la red. Si bien los conmutadores empresariales de alto rendimiento pueden aliviar los cuellos de botella, sus costos de adquisición pueden representar entre el 30% y el 50% de la inversión total en la red.
Dispositivo central: generalmente un conmutador o concentrador, que actúa como concentrador central de la red.
Función: Responsable del procesamiento centralizado de datos, reenvío y control del tráfico de la red. Toda transmisión de datos de los dispositivos periféricos debe pasar por el nodo central.
Dispositivos terminales: como computadoras, servidores, impresoras, teléfonos IP, etc. Estos dispositivos están conectados al nodo central a través de enlaces independientes.
Características: Cada dispositivo periférico está conectado directamente al nodo central y no se comunica directamente con otros dispositivos periféricos.
Enlace físico: Línea física utilizada para conectar el nodo central y los dispositivos periféricos, como cables de par trenzado (Cat5e, Cat6, Cat6a, Cat7, etc.), fibra óptica, etc.
Base de selección: La elección del medio de transmisión depende de las necesidades de la red, incluida la distancia de transmisión, los requisitos de ancho de banda, el costo y otros factores.
Reglas de comunicación: como el protocolo Ethernet IEEE 802.3, que asegura la correcta transmisión y recepción de datos en una topología en estrella.
Función: Los protocolos de red definen reglas como el formato de datos, la velocidad de transmisión, la detección y corrección de errores para garantizar el funcionamiento normal de la red.
| Dimensiones | Topología de bus | Topología en estrella |
| estructura | Bus compartido lineal, alto riesgo de fallo en un solo punto | Concentrador/conmutador centralizado, controlable por fallo de un solo punto |
| fiabilidad | Si el autobús se estropea, toda la red quedará paralizada | La falla del nodo central solo afecta al local |
| Escalabilidad | Simple pero limitado por la longitud del bus y la cantidad de dispositivos | Flexible, el nodo central admite una gran cantidad de ramas |
| costo | Bajo (solo se requiere cable troncal) | Superior (necesita equipo central y más cables) |
| Escenarios aplicables | Pequeñas redes temporales, laboratorios | Red de nivel empresarial, centro de datos |
Caso 1 : Arquitectura de alta disponibilidad en la industria financiera
Una bolsa de valores adopta un diseño redundante de doble estrella: dos conmutadores de núcleo forman un único dispositivo lógico a través de la tecnología de virtualización y el conmutador de capa de acceso tiene conexiones de enlace ascendente duales a los dos núcleos. Cuando falla el enlace principal, el protocolo STP puede completar el cambio de enlace en 50 ms, lo que garantiza cero interrupciones del sistema comercial.
Caso 2 : Expansión del Internet de las Cosas en Medicina
Un hospital terciario gestiona más de 500 APs a través de controladores inalámbricos basados en una red troncal en forma de estrella, logrando acceso unificado a equipos médicos, sistemas de registro médico electrónico y terminales inteligentes. El conmutador central está configurado con DHCP Snooping y defensa DAI para bloquear eficazmente el acceso de dispositivos ilegales.
ProcessOn es una herramienta de dibujo en línea que permite dibujar varios tipos de diagramas de topología de red, proporciona una gran cantidad de plantillas de diagramas de topología de red y admite la edición colaborativa en línea de varias personas.
1. Inicie sesión en ProcessOn , vaya a la página Archivos personales y seleccione Crear nuevo diagrama de flujo.
2. Haga clic en "Más gráficos" en la esquina inferior izquierda y seleccione el tipo de ícono de topología de red según las necesidades de la empresa.
3. Arrastre los íconos del dispositivo ( conmutador, computadora, servidor, etc.) al lienzo y conéctelos con cables . Agregue dispositivos conectados y use colores para distinguir los diferentes roles de los dispositivos.

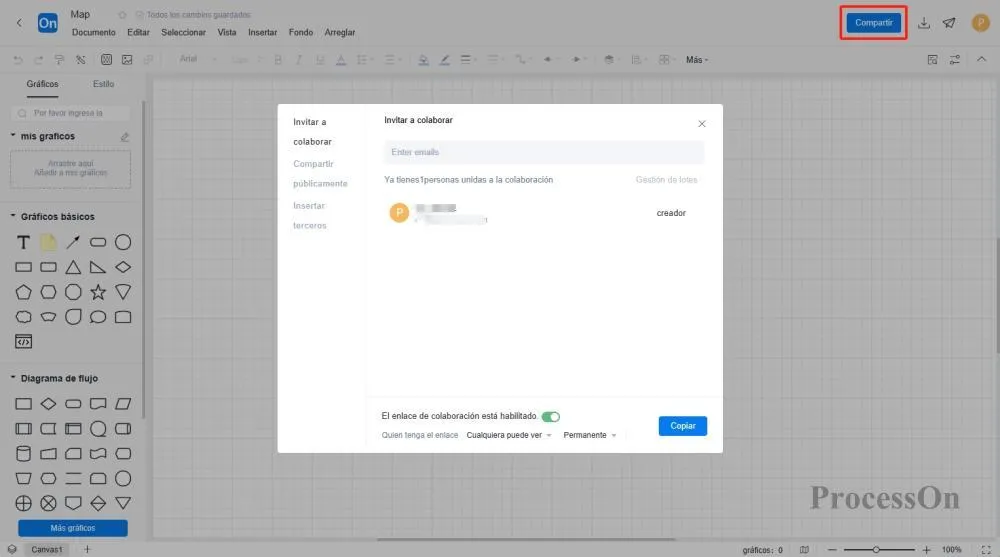

4. completar el mapa de topología , haga clic en el botón "Exportar" en la esquina superior derecha de la página, seleccione el formato de exportación apropiado (como PNG, JPEG, PDF, etc.) y guarde el mapa de topología localmente. También puede hacer clic en el botón "Compartir" para generar un enlace para compartir el gráfico con colegas o clientes .
Las siguientes son algunas plantillas de diagramas de topología en estrella compartidas en la comunidad de plantillas de ProcessOn .

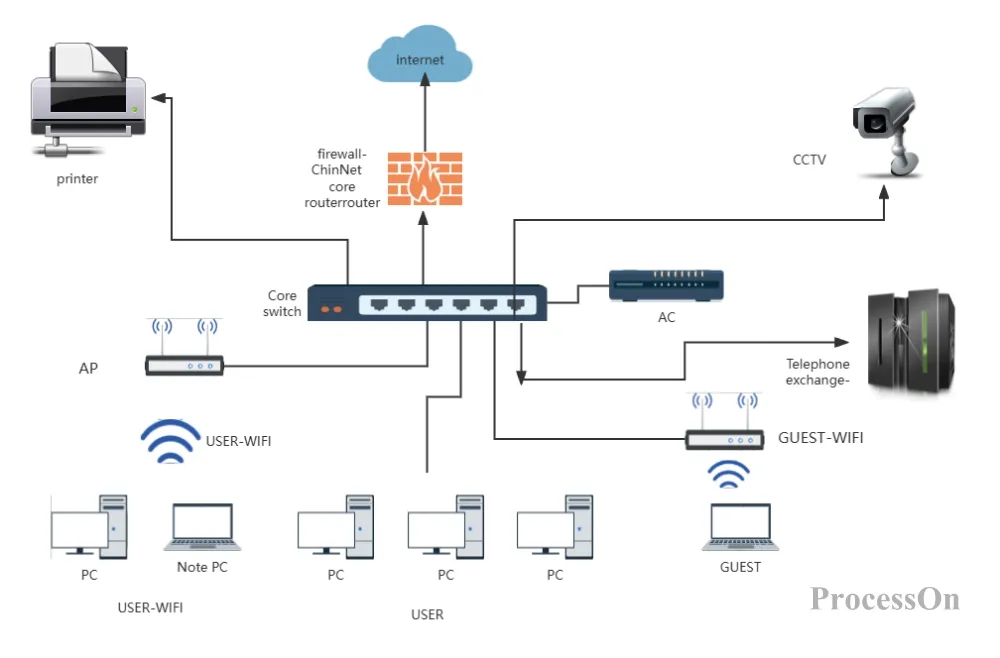

Diagrama de topología de red básica empresarial: topología en estrella

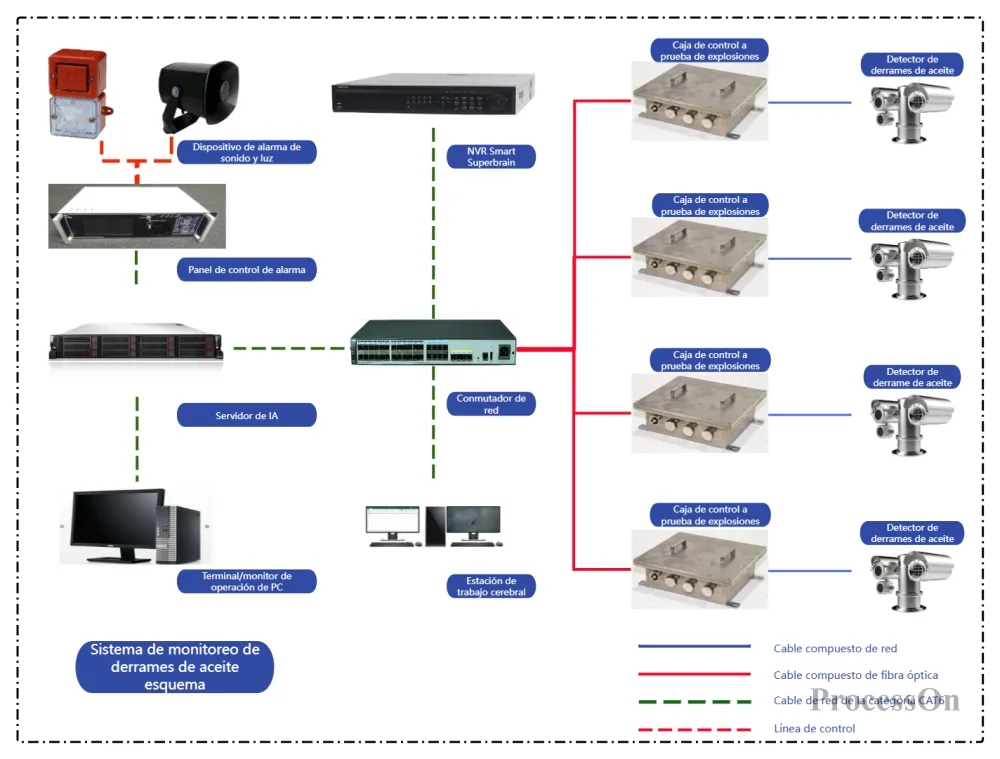

Diagrama de topología de videovigilancia: topología en estrella

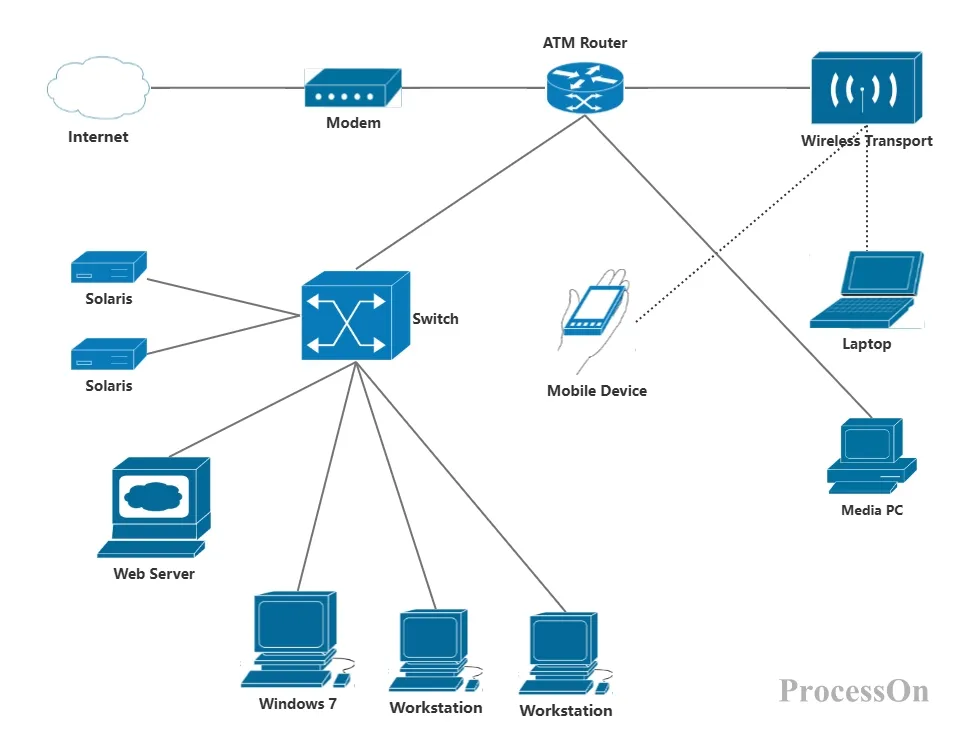

de Cisco : Topología en estrella
A medida que la ola de digitalización continúa avanzando, la topología en estrella continúa desempeñando un papel vital en el campo de la arquitectura de red con sus ventajas únicas. Su gestión centralizada, alta confiabilidad y capacidades de expansión flexibles lo convierten en una de las soluciones preferidas para el diseño de redes modernas.
