우리가 컴퓨터를 사용해 인터넷에 접속하고 웹 페이지를 쉽게 탐색하고 파일을 다운로드할 때, 인터넷이 어떻게 엄청난 양의 정보를 정확하게 우리 기기에 전송하는지 궁금해 본 적이 있나요? 기업 네트워크에서 수백 대 또는 수천 대의 컴퓨터와 장치가 효율적이고 안정적인 통신을 달성할 수 있을까요? 사실, 이 모든 것은 핵심 네트워크 토폴로지 구조, 즉 스타 토폴로지와 분리할 수 없습니다.
고유한 연결 방식과 작동 메커니즘으로 네트워크의 정상적인 작동을 확실하게 보장합니다. 다음으로, 별 지형을 좀 더 자세히 살펴 보겠습니다 .

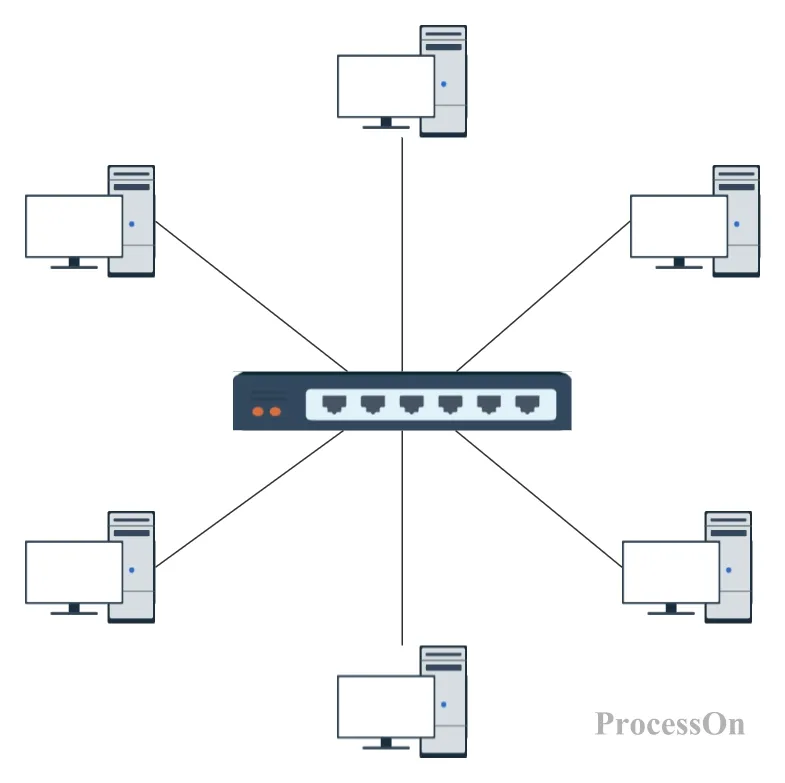

스타 토폴로지는 중앙 노드를 핵심으로 하고 모든 주변 장치가 독립적인 링크를 통해 연결된 메시 구조입니다. 물리적 형태는 바퀴와 같으며, 중앙 노드가 "허브" 역할을 하고 각 "스포크" 노드는 별 모양의 방사형 링크로 연결되어 있습니다. 이 아키텍처는 중앙 집중식 관리를 통해 네트워크 리소스의 제어 가능한 할당을 달성하며 현대의 근거리 통신망(LAN)을 위한 주요 솔루션 중 하나가 되었습니다.
핵심 장치: 일반적으로 스위치나 허브로, 네트워크의 중앙 허브 역할을 합니다.
기능: 중앙 집중식 데이터 처리, 전달 및 네트워크 트래픽 제어를 담당합니다. 주변 장치의 모든 데이터 전송은 중앙 노드를 거쳐야 합니다.
단말 장치: 컴퓨터, 서버, 프린터, IP 전화 등. 이러한 장치는 독립적인 링크를 통해 중앙 노드에 연결됩니다.
특징: 각 주변 장치는 중앙 노드에 직접 연결되며 다른 주변 장치와 직접 통신하지 않습니다.
물리적 링크: 꼬인 쌍 케이블(Cat5e, Cat6, Cat6a, Cat7 등), 광섬유 등 중앙 노드와 주변 장치를 연결하는 데 사용되는 물리적인 회선입니다.
선택 기준: 전송 매체의 선택은 전송 거리, 대역폭 요구 사항, 비용 및 기타 요소를 포함한 네트워크의 요구에 따라 달라집니다.
통신 규칙: IEEE 802.3 이더넷 프로토콜과 같이 스타 토폴로지에서 데이터의 올바른 전송 및 수신을 보장합니다.
기능: 네트워크 프로토콜은 네트워크의 정상적인 작동을 보장하기 위해 데이터 형식, 전송 속도, 오류 감지 및 수정과 같은 규칙을 정의합니다.
| 치수 | 버스 토폴로지 | 스타 토폴로지 |
| 구조 | 선형 공유 버스, 단일 지점 장애 위험 높음 | 중앙 집중식 허브/스위치, 단일 지점 장애 제어 가능 |
| 신뢰할 수 있음 | 버스가 고장나면 전체 네트워크가 마비된다 | 중앙 노드 장애는 로컬 노드에만 영향을 미칩니다. |
| 확장성 | 간단하지만 버스 길이와 장치 수에 제한이 있습니다. | 유연하고 중앙 노드는 많은 수의 지점을 지원합니다. |
| 비용 | 낮음(백본 케이블만 필요) | 더 높은 (중앙 장비와 더 많은 케이블이 필요함) |
| 적용 가능한 시나리오 | 소규모 임시 네트워크, 실험실 | 엔터프라이즈급 네트워크, 데이터 센터 |
사례 1 : 금융업계의 고가용성 아키텍처
증권거래소는 듀얼 스타 중복 설계를 채택했습니다. 즉, 두 개의 코어 스위치가 가상화 기술을 통해 논리적인 단일 장치를 형성하고 액세스 계층 스위치는 두 코어에 이중 업링크 연결을 갖습니다. 기본 링크에 장애가 발생하면 STP 프로토콜은 50ms 이내에 링크 전환을 완료하여 거래 시스템이 중단되지 않도록 보장합니다.
사례 2 : 의료 사물 인터넷의 확장
3차 병원에서는 별 모양의 백본 네트워크 기반 무선 컨트롤러를 통해 500개 이상의 AP를 관리하여 의료 장비, 전자 의무 기록 시스템 및 스마트 단말기에 대한 통합된 액세스를 달성합니다. 중앙 스위치는 DHCP 스누핑 및 DAI 방어 기능을 구성하여 불법 장치의 접근을 효과적으로 차단합니다.
ProcessOn은 다양한 유형의 네트워크 토폴로지 다이어그램을 그릴 수 있는 온라인 그리기 도구로, 수많은 네트워크 토폴로지 다이어그램 템플릿을 제공하며 여러 사람이 온라인으로 협업하여 편집할 수 있도록 지원합니다.
1. ProcessOn 에 로그인하고 개인 파일 페이지로 이동하여 새 흐름도 만들기를 선택합니다.
2. 왼쪽 하단에 있는 "더 많은 그래픽"을 클릭하고 기업의 요구 사항에 따라 네트워크 토폴로지 아이콘 유형을 선택하세요.
3. 장치 아이콘( 스위치, 컴퓨터, 서버 등)을 캔버스로 끌어다 놓고 케이블 로 연결하세요 . 연결된 장치를 추가 하고 색상을 사용하여 다양한 장치 역할을 구분합니다.

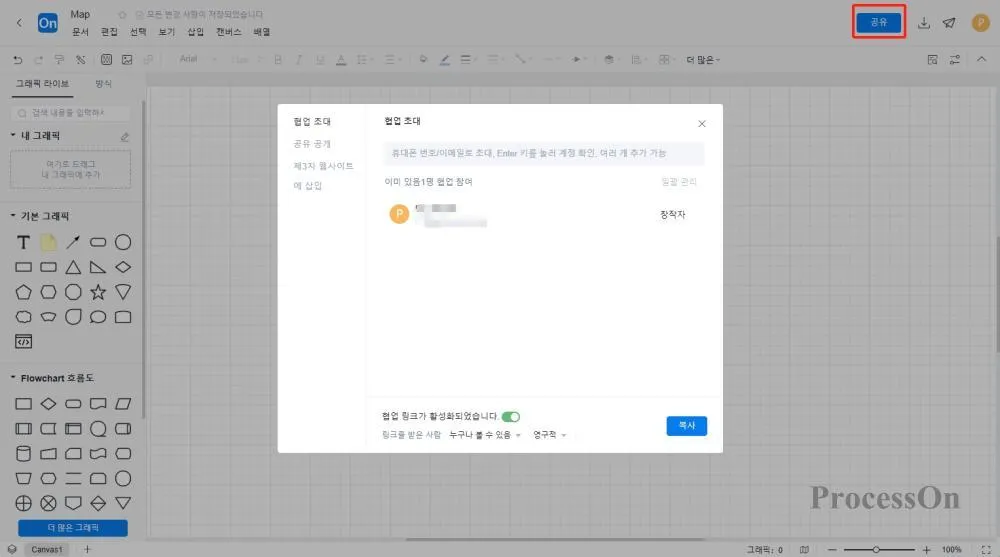

4. 토폴로지 맵을 완성한 후 , 페이지 오른쪽 상단에 있는 "내보내기" 버튼을 클릭하고, 적절한 내보내기 형식(PNG, JPEG, PDF 등)을 선택하고, 토폴로지 맵을 로컬에 저장합니다. 또한 "공유" 버튼을 클릭하면 공유 링크를 생성하여 동료나 고객 과 차트를 공유할 수 있습니다 .

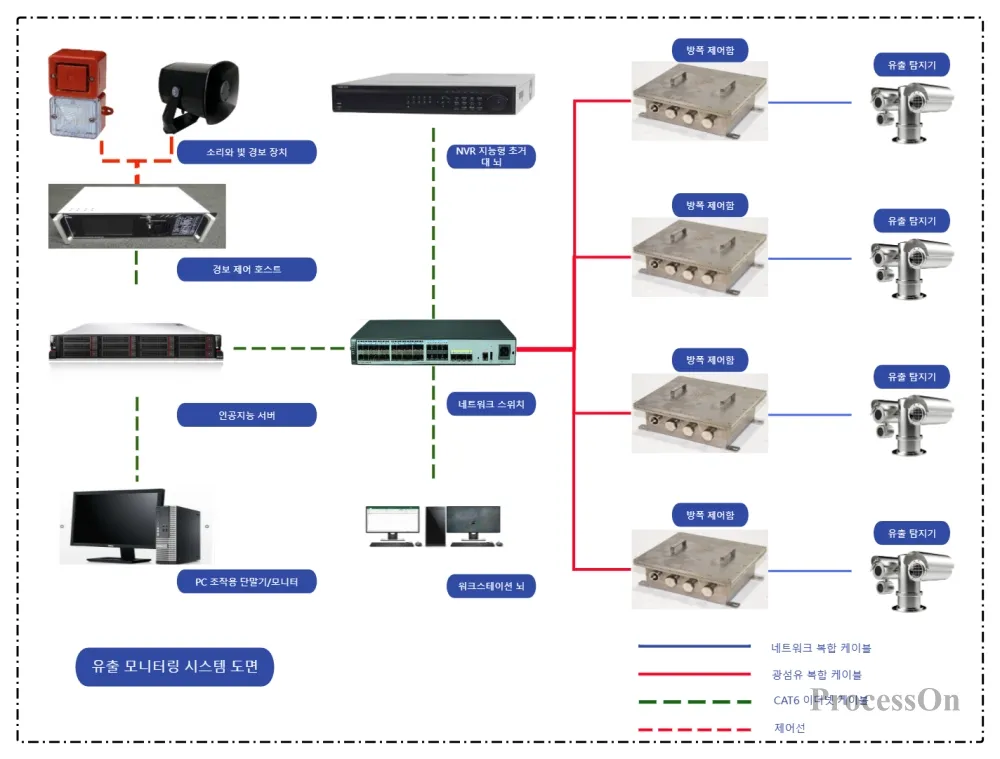

다음은 ProcessOn 템플릿 커뮤니티 에서 공유되는 일부 스타 토폴로지 다이어그램 템플릿 입니다.

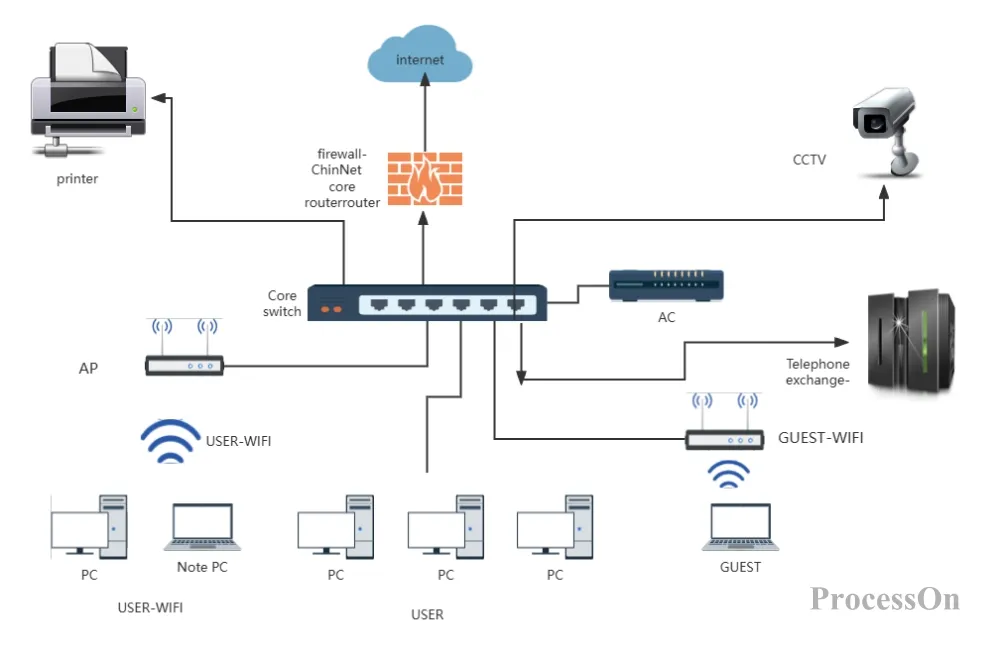

엔터프라이즈 기본 네트워크 토폴로지 다이어그램-스타 토폴로지

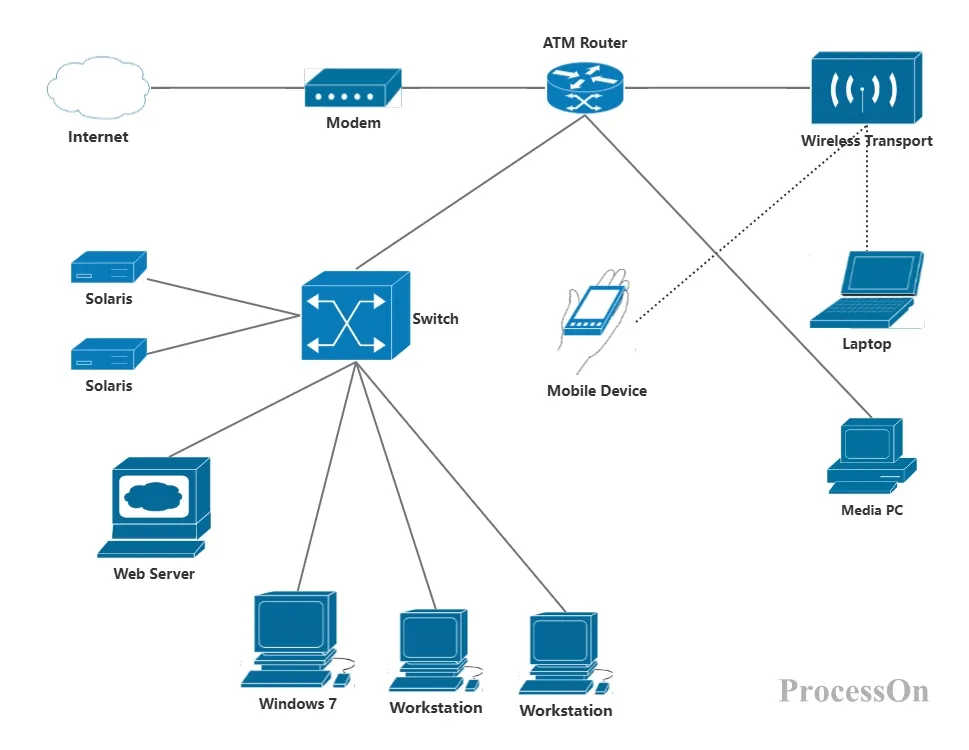

Cisco 네트워크 토폴로지 다이어그램 - 스타 토폴로지
디지털화의 물결이 계속 발전함에 따라, 스타 토폴로지는 고유한 장점을 통해 네트워크 아키텍처 분야에서 여전히 중요한 역할을 하고 있습니다. 중앙 집중식 관리, 높은 안정성, 유연한 확장 기능 덕분에 이 솔루션은 현대적 네트워크 설계에 선호되는 솔루션 중 하나가 되었습니다.
