Vous êtes-vous déjà demandé comment Internet transmet avec précision des quantités massives d’informations à nos appareils lorsque nous utilisons des ordinateurs pour nous connecter à Internet et parcourir facilement des pages Web et télécharger des fichiers ? Dans un réseau d’entreprise, comment des centaines ou des milliers d’ordinateurs et d’appareils peuvent-ils parvenir à une communication efficace et stable ? En fait, tout cela est indissociable d’une structure topologique de réseau clé : la topologie en étoile.
Grâce à sa méthode de connexion et à son mécanisme de fonctionnement uniques, il offre une garantie solide pour le fonctionnement normal du réseau. Ensuite, examinons de plus près la topologie en étoile .

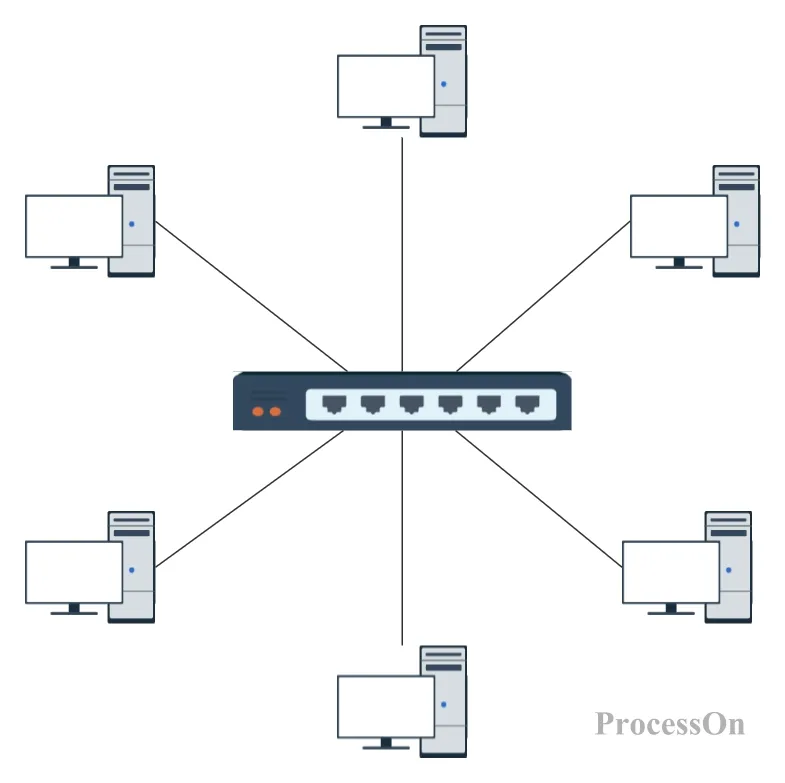

La topologie en étoile est une structure en maillage avec un nœud central comme noyau et tous les périphériques qui y sont connectés via des liaisons indépendantes. Sa forme physique est comme une roue, avec le nœud central comme « moyeu » et chaque nœud « rayon » connecté par des liens rayonnants en forme d'étoile. Cette architecture permet une allocation contrôlable des ressources réseau grâce à une gestion centralisée et est devenue l'une des solutions les plus répandues pour les réseaux locaux (LAN) modernes.
Tous les flux de données doivent passer par un nœud central (tel qu'un commutateur ou un concentrateur) pour obtenir une surveillance du trafic unifiée, un contrôle d'accès et un déploiement de politique de sécurité. Cette conception permet aux administrateurs réseau de gérer les périphériques sur l’ensemble du réseau via une seule console.
La défaillance d'un seul nœud ou d'un seul lien n'affectera pas le fonctionnement des autres appareils. Par exemple, si la carte réseau d’un PC est endommagée, seul cet appareil sera hors ligne, tandis que les autres appareils pourront toujours communiquer normalement, réduisant ainsi considérablement les risques au niveau du système.
les nouveaux nœuds doivent uniquement être connectés au périphérique central sans modifier les liens existants. Cette fonctionnalité « plug and play » le rend particulièrement adapté aux scénarios qui nécessitent une extension fréquente des capacités, comme les entreprises en croissance ou les réseaux d'exposition temporaires.
La capacité de traitement du nœud central devient le plafond du débit du réseau. Bien que les commutateurs d’entreprise hautes performances puissent atténuer les goulots d’étranglement, leurs coûts d’approvisionnement peuvent représenter 30 à 50 % de l’investissement global du réseau.
Appareil central : généralement un commutateur ou un concentrateur, servant de concentrateur central du réseau.
Fonction : Responsable du traitement centralisé des données, de leur transmission et du contrôle du trafic réseau. Toutes les transmissions de données des périphériques doivent passer par le nœud central.
Périphériques terminaux : tels que les ordinateurs, les serveurs, les imprimantes, les téléphones IP, etc. Ces périphériques sont connectés au nœud central via des liaisons indépendantes.
Caractéristiques : Chaque périphérique est directement connecté au nœud central et ne communique pas directement avec les autres périphériques.
Liaison physique : Ligne physique utilisée pour connecter le nœud central et les périphériques, tels que les câbles à paires torsadées (Cat5e, Cat6, Cat6a, Cat7, etc.), la fibre optique, etc.
Base de sélection : Le choix du support de transmission dépend des besoins du réseau, notamment de la distance de transmission, des besoins en bande passante, du coût et d'autres facteurs.
Règles de communication : telles que le protocole Ethernet IEEE 802.3, qui assure la transmission et la réception correctes des données dans une topologie en étoile.
Fonction : Les protocoles réseau définissent des règles telles que le format des données, le débit de transmission, la détection et la correction des erreurs pour assurer le fonctionnement normal du réseau.
| Dimensions | Topologie de bus | Topologie en étoile |
| structure | Bus linéaire partagé, risque élevé de défaillance d'un point unique | Concentrateur/commutateur centralisé, point de défaillance unique contrôlable |
| fiabilité | Si le bus tombe en panne, tout le réseau sera paralysé | La défaillance du nœud central n'affecte que le nœud local |
| Évolutivité | Simple mais limité par la longueur du bus et le nombre d'appareils | Flexible, le nœud central prend en charge un grand nombre de branches |
| coût | Faible (seul le câble dorsal est requis) | Plus haut (nécessite un équipement central et plus de câbles) |
| Scénarios applicables | Petits réseaux temporaires, laboratoires | Réseau de niveau entreprise, centre de données |
Cas 1 : Architecture haute disponibilité dans le secteur financier
Une bourse adopte une conception redondante à double étoile : deux commutateurs principaux forment un seul périphérique logique grâce à la technologie de virtualisation, et le commutateur de couche d'accès dispose de deux connexions de liaison montante vers les deux cœurs. Lorsque le lien principal échoue, le protocole STP peut effectuer la commutation de lien en 50 ms, garantissant ainsi une interruption nulle du système de trading.
Cas 2 : Expansion de l'Internet des objets médicaux
Un hôpital tertiaire gère plus de 500 points d'accès via des contrôleurs sans fil basés sur un réseau fédérateur en étoile, permettant un accès unifié aux équipements médicaux, aux systèmes de dossiers médicaux électroniques et aux terminaux intelligents. Le commutateur central est configuré avec DHCP Snooping et la défense DAI pour bloquer efficacement l'accès des appareils illégaux.
ProcessOn est un outil de dessin en ligne qui prend en charge le dessin de différents types de diagrammes de topologie de réseau, fournit un grand nombre de modèles de diagrammes de topologie de réseau et prend en charge l'édition collaborative en ligne multi-personnes.
1. Connectez-vous à ProcessOn , accédez à la page Fichiers personnels et sélectionnez Créer un nouvel organigramme.
2. Cliquez sur « Plus de graphiques » dans le coin inférieur gauche et sélectionnez le type d’icône de topologie réseau en fonction des besoins de l’entreprise.
3. Faites glisser les icônes de l'appareil ( commutateur, ordinateur, serveur, etc.) sur le canevas et connectez-les avec des câbles . Ajoutez des appareils connectés et utilisez des couleurs pour distinguer les différents rôles des appareils.

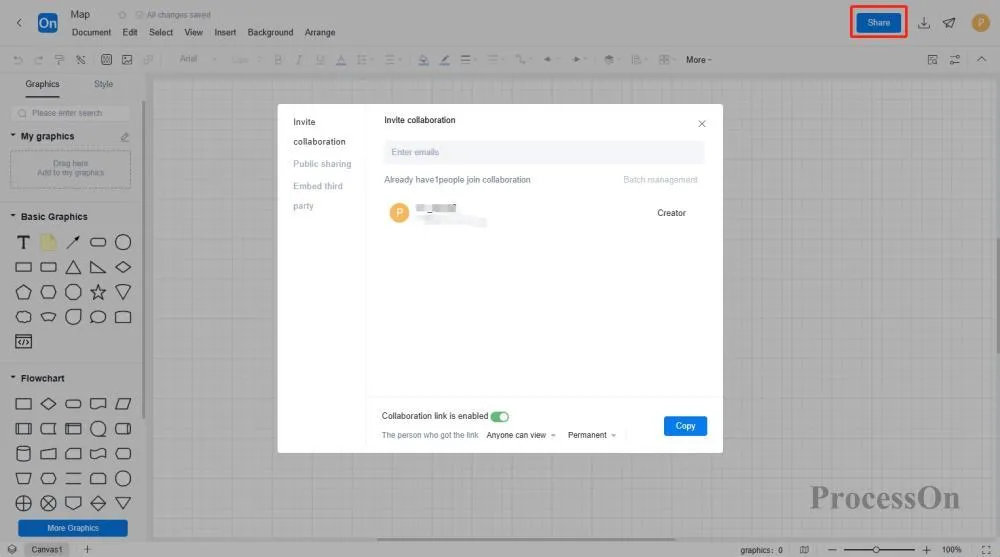

4. avoir terminé la carte topologique , cliquez sur le bouton « Exporter » dans le coin supérieur droit de la page, sélectionnez le format d'exportation approprié (tel que PNG, JPEG, PDF, etc.) et enregistrez la carte topologique localement. Vous pouvez également cliquer sur le bouton « Partager » pour générer un lien de partage afin de partager le graphique avec des collègues ou des clients .
Voici quelques modèles de diagrammes de topologie en étoile partagés dans la communauté de modèles ProcessOn .

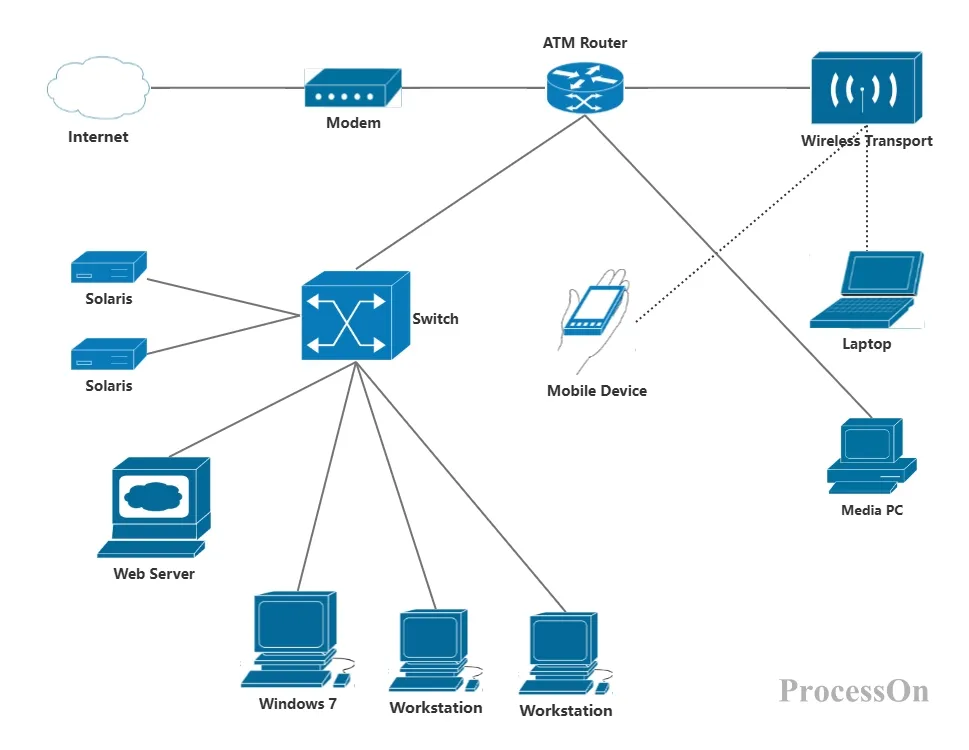

Diagramme de topologie de réseau de base d'entreprise - Topologie en étoile

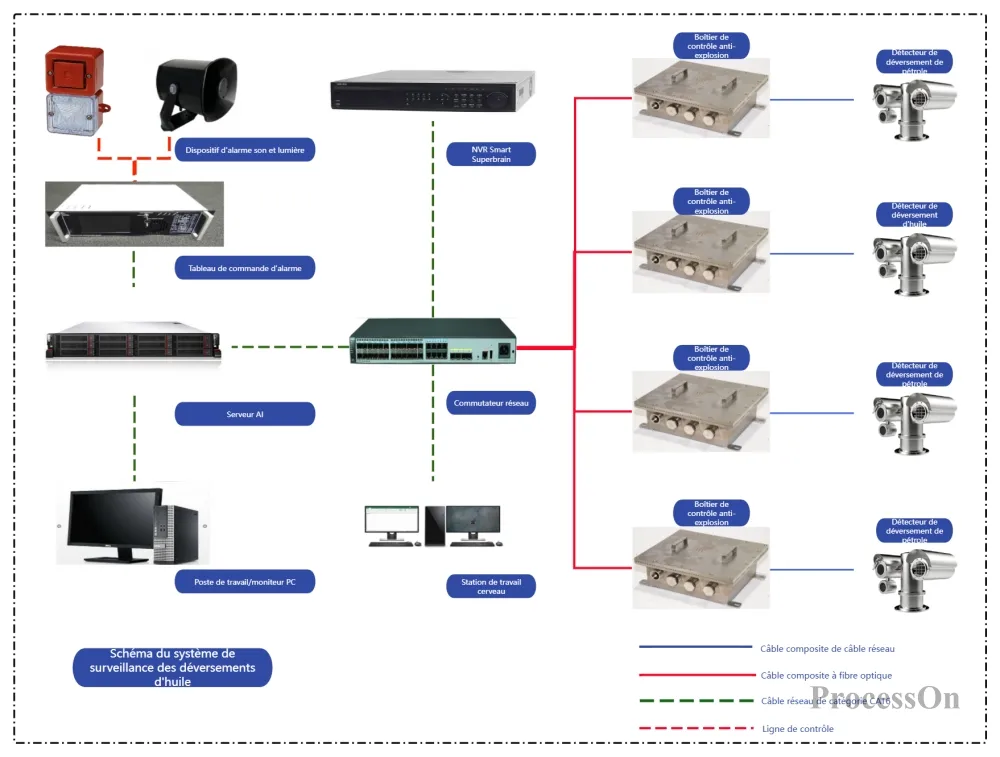

Diagramme de topologie de vidéosurveillance - topologie en étoile
Alors que la vague de numérisation continue de progresser, la topologie en étoile continue de jouer un rôle essentiel dans le domaine de l'architecture réseau avec ses avantages uniques. Sa gestion centralisée, sa grande fiabilité et ses capacités d’extension flexibles en font l’une des solutions préférées pour la conception de réseaux modernes.
