你是否曾好奇，當我們使用電腦連接網絡，輕鬆地瀏覽網頁、下載文件時，網絡是如何將海量的信息準確無誤地傳輸到我們的設備上的呢？在企業網路中，數百台電腦和設備如何實現高效率、穩定的通訊？其實，這一切都離不開一種關鍵的網路拓樸結構——星型拓樸。
它以獨特的連接方式和運作機制，為網路的正常運作提供了堅實的保障。接下來，就讓我們對星型拓樸結構展開深入的了解。

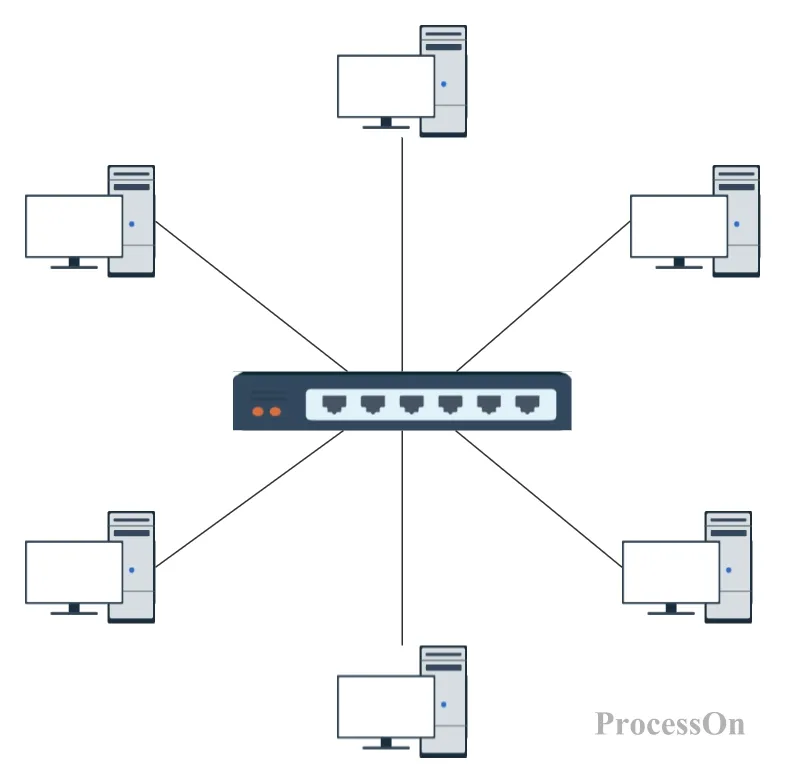

星型拓樸是一種以中央節點為核心，所有周邊設備透過獨立連結與之連接的網狀結構。其物理形態猶如車輪，中心節點作為“輪轂”，透過星形輻射的鏈路連接各個“輪輻”節點。這種架構透過集中式管理實現了網路資源的可控分配，成為現代區域網路（LAN）的主流方案之一。
所有資料流必須經過中心節點（如交換器或集線器），以實現統一的流量監控、存取控制與安全策略部署。這種設計使網路管理員可透過單一控制台管理全網設備。
单个节点或链路的故障不会影响其他设备运行。例如，某台PC的网卡损坏仅导致该设备离线，其余设备仍可正常通信，显著降低系统级风险。
新增节点只需连接至中心设备，无需改动现有链路。这种“即插即用”特性使其特别适合需要频繁扩容的场景，如成长型企业或临时展会网络。
中心节点的处理能力成为网络吞吐量的天花板。高性能企业级交换机虽能缓解瓶颈，但其采购成本可能占整体网络投资的30%-50%。
核心設備：通常是交換器或集線器，作為網路的中央樞紐。
功能：負責資料的集中處理、轉送以及網路流量的控制。所有周邊設備的資料傳輸都必須經過中心節點。
終端設備：如電腦、伺服器、印表機、IP電話等，這些設備透過獨立的連結連接到中心節點。
特點：每個週邊設備直接與中心節點相連，不與其他週邊設備直接通訊。
實體鏈路：用於連接中心節點和周邊設備的實體線路，如雙絞線（Cat5e、Cat6、Cat6a、Cat7等）、光纖等。
選擇依據：傳輸介質的選擇取決於網路的需求，包括傳輸距離、頻寬需求、成本等因素。
通訊規則：如IEEE 802.3乙太網路協議，確保資料在星型拓撲中的正確傳輸和接收。
作用：網路協定定義了資料格式、傳輸速率、錯誤偵測與修正等規則，確保網路的正常運作。
| 維度 | 總線型拓撲 | 星型拓撲 |
| 結構 | 線性共享匯流排，單點故障風險高 | 中心化集線器/交換機，單點故障可控 |
| 可靠性 | 總線斷裂即全網癱瘓 | 中心節點故障僅影響局部 |
| 擴充性 | 簡單但受限於總線長度和設備數量 | 靈活，中心節點支援大量分支 |
| 成本 | 低（僅需主幹電纜） | 較高（需中心設備及更多線纜） |
| 適用場景 | 小型臨時網路、實驗室 | 企業級網路、資料中心 |
案例1 ：金融業高可用架構
某證券交易所採用雙星型冗餘設計：兩台核心交換器透過虛擬化技術形成邏輯單設備，接取層交換器雙上行連接至兩個核心。當主用連結故障時，STP協定可在50ms內完成連結切換，確保交易系統零中斷。
案例2 ：醫療物聯網擴展
某三甲醫院在星型骨幹網路基礎上，透過無線控制器管理500+個AP，實現醫療設備、電子病歷系統與智慧終端的統一接取。中心交換器配置DHCP Snooping與DAI防禦，有效阻斷非法設備存取。
ProcessOn是一個線上繪圖工具，支援繪製各種類型的網路拓撲圖，提供了大量的網路拓撲圖模板，同時支援多人線上協作編輯。
1. 登入ProcessOn ，進入個人文件頁，選擇新建流程圖。
2. 點擊左下“更多圖形”，根據企業需求選擇網路拓撲圖圖示類型。
3. 拖曳設備圖示（交換器、電腦、伺服器等）至畫布，以連接線連接。新增連接設備，用顏色區分不同設備角色。

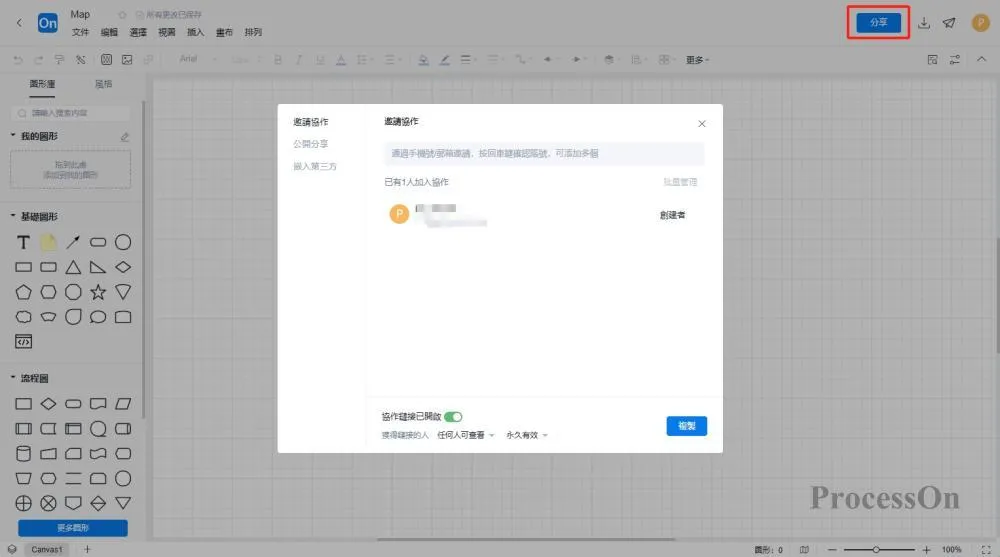

4. 完成拓樸圖製作後，點選頁面右上角的「匯出」按鈕，選擇適當的匯出格式（如PNG、JPEG、PDF 等），將拓樸圖儲存到本機。還可以點擊“分享”按鈕，產生分享鏈接，方便將圖表分享給同事或客戶。

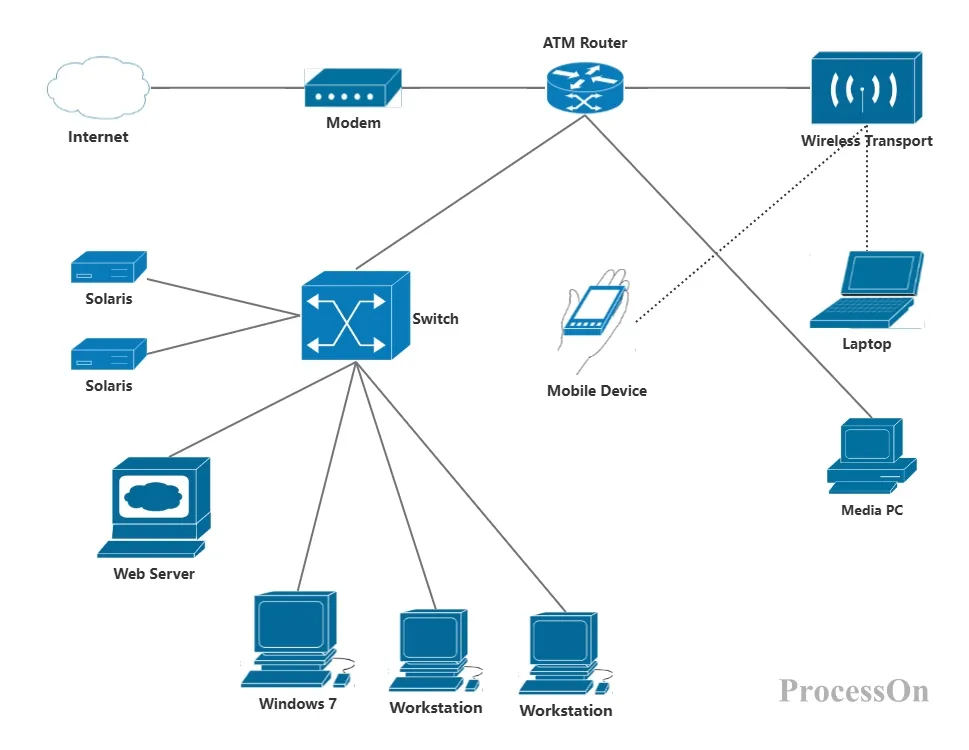

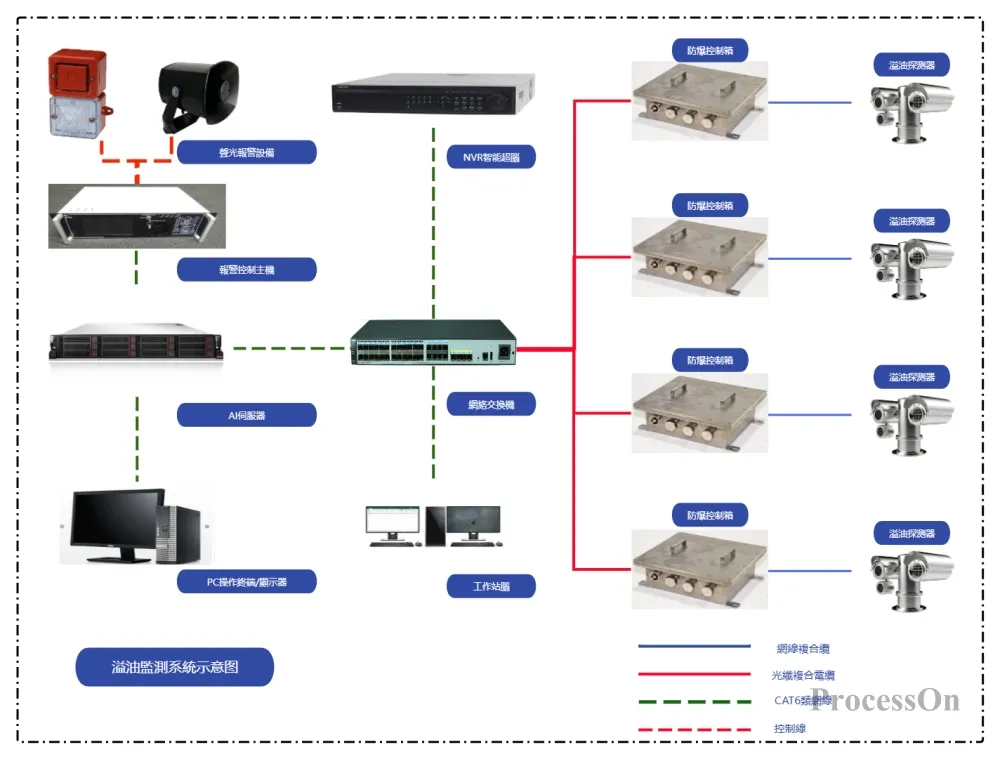

以下是ProcessOn模板社群內部分星型拓樸圖範本的分享。
在數位化浪潮不斷推進的今天，星型拓撲結構以其獨特的優勢，繼續在網路架構領域發揮著舉足輕重的作用。其集中式管理、高可靠性、靈活擴展能力，使得它成為現代網路設計的首選方案之一。
